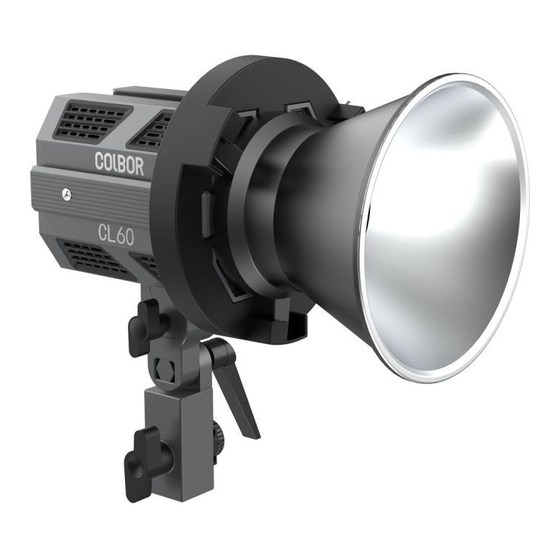

COLBOR CL60 - Videolicht Handleiding

Veiligheidsinstructies

• Lees en begrijp deze handleiding volledig voordat u het product gebruikt. Verwijder de COB-beschermfolie om schade door oververhitting te voorkomen voor het eerste gebruik.
• Verwijder de COB-beschermkap om schade door oververhitting te voorkomen voor elk gebruik.
• Gebruik het product niet in een vochtige omgeving of met natte handen. Zorg ervoor dat er geen water op het product spat of dat het in water wordt ondergedompeld.
• Houd het product uit de buurt van bijtende chemicaliën en vloeistoffen om schade te voorkomen.
• Houd het product tijdens gebruik buiten het bereik van kinderen. Laat het product niet zonder toezicht achter.
• Wanneer het product werkt, produceren de COB en het koellichaam een hoge temperatuur. Blokkeer, keer niet om en raak niet aan met de handen.
• Om de levensduur te garanderen, blijft het koelsysteem na het uitschakelen nog een tijdje draaien totdat de COB onder de 45℃ is.
• Koppel de stroomtoevoer los en berg het netsnoer op wanneer het niet in gebruik is.
• Zorg er tijdens gebruik voor dat het netsnoer op orde is om struikelen en het onderbreken van de stroom of beschadiging van het product te voorkomen.
• Laat het product volledig afkoelen voordat u het opbergt. Verwijder de stroomkabel uit het product en plaats deze na afkoeling in de bijbehorende positie van de draagtas.
• Demonteer het product niet zelf, anders vervalt de garantie. Raadpleeg bij een storing een geautoriseerde technicus voor inspectie of onderhoud.
• Aanbevolen wordt om de originele onderdelen van COLBOR te gebruiken. Als het product beschadigd raakt door het gebruik van niet-originele onderdelen, valt dit niet onder de garantie van onze producten.
• Vallen of externe impact kan productfalen veroorzaken. Kunstmatige schade valt niet onder de garantie.
• COLBOR behoudt zich het recht voor op de definitieve interpretatie van de producten. Het productontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

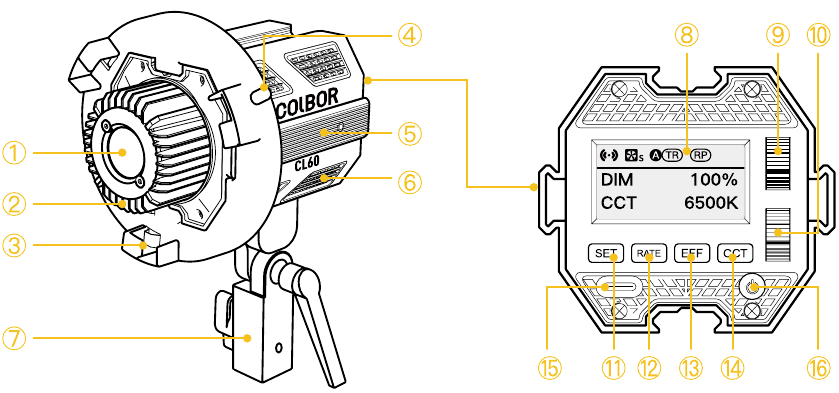

Productinstructies

1. COB-kraal
2. Kraal-koellichaam
3. Bowen Mount Adapter
4. Uitwerppen
5. Rail
6. Ventilatieopening
7. Snelmontagehouder
8. LCD-scherm
9. Helderheidsbedieningswiel
10. Kleurtemperatuurregelaar
11. Instellingenknop
12. EFF Rate Option Button (EFF-snelheidsoptieknop)
13. EFF Mode Button (EFF-modusknop)
14. CCT Mode Button (CCT-modusknop)
15. Type-C-stroomingang
16. Power Button (Aanknop)

Installatie & Demontage

COB-beschermkap verwijderen

Houd de COB-beschermkap vast en trek deze eruit zoals de pijl aangeeft.
Opmerking: Zorg ervoor dat u de kap voor elk gebruik verwijdert om hitteschade te voorkomen.

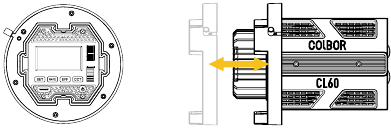

Adapter en reflector installeren

1. Lijn het binnenframe van de adapterring uit met het buitenframe van het licht en duw de adapterring vanaf de kop in het licht. Maak twee kogels op de adapterring vast aan de glijbaan.
   Duw bij het demonteren de adapterring naar de kop van het licht
2. Lijn de reflector uit met de adapterring en steek deze erin. De uitwerppen wordt door de reflector gekneld. Draai de reflector stevig met de klok mee en de uitwerppen veert terug.


   Duw bij het demonteren de uitwerppen in en draai de reflector tegen de klok in.

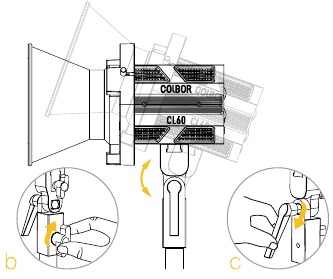

Bevestiging van het videolicht

1. Schuif de snelmontagehouder in de glijbaan onder het licht en draai de knop a stevig vast.

2. Installeer een statief in de snelmontagehouder en draai de knop b stevig vast.

3. Pas het licht aan de gewenste hoek aan en draai de knop c stevig vast.

Multi-light verbinding & demontage

Schuif de rail van het ene licht in de glijbaan van het andere licht totdat de pinnen inleggen.
Schuif bij het loskoppelen het licht uit de glijbaan.

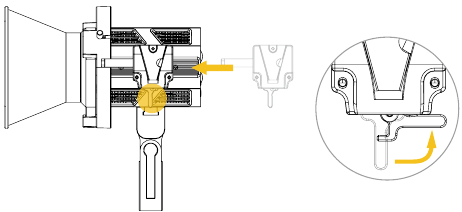

VM2 installeren

Schuif VM2 in de glijbaan van het licht, bepaal de vaste positie en pas de hendel aan om te vergrendelen.
Pas bij het verwijderen het niveau aan om te ontgrendelen en schuif uit het licht.

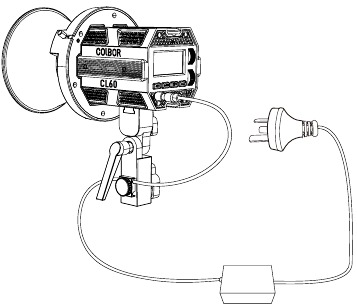

Stroomvoorziening

1. DC-stroomvoorziening
   Sluit de voedingsadapter aan op de Type-C-stroomingang en zet hem aan.

2. Batterijvoeding
   Schakel de stroom in na het installeren van V-mount en batterij.


Bedieningsinstructies

1. Zorg ervoor dat u de beschermfolie voor de COB-kraal verwijdert voordat u het product voor de eerste keer gebruikt.
2. Inschakelen: sluit het netsnoer aan op de voedingsadapter, steek de connector van de adapter in de stroomingang van de armatuur en sluit deze vervolgens aan op een elektriciteitsvoorziening.
3. Functie: druk lang op de aan/uit-knop, waarna de aan/uit-knop oplicht. Het product gaat naar de bedieningsinterface.
   (Fabrieksstandaardmodus: CCT)
4. Uitschakelen: druk op de aan/uit-knop.

Beschrijving statuspictogram

Statuspictogram APP-verbinding
	Nadat u een draadloze verbinding in het menu Instellingen hebt geselecteerd, wordt het pictogram dynamisch weergegeven.
	Het pictogram is altijd aan om een succesvolle koppeling met de mobiele APP aan te geven. Het pictogram verdwijnt om een mislukte koppeling met de mobiele APP aan te geven, of dat het product niet is gekoppeld.
Statuspictogram ventilator
	Slimme modus (Smart Mode). Het product past de ventilatorsnelheid aan op basis van de intern gedetecteerde temperatuur om ervoor te zorgen dat het in optimale bedrijfsomstandigheden verkeert.
	Stille modus (Quiet Mode). De ventilator blijft op lage snelheid draaien voor minimale ruis, en de beveiliging tegen oververhitting wordt geactiveerd als de producttemperatuur hoger is dan de alarmwaarde.
Statuspictogram groep
	Geen groeperingsstatus. Het product keert terug naar de fabrieksstatus en wordt niet beïnvloed door andere groepen.
	A staat voor Groep A. Er zijn vijftien groepen (A~O). T staat voor Tx.
	A staat voor Groep A. Er zijn vijftien groepen (A~O). R staat voor Rx.
	A staat voor Groep A. Er zijn vijftien groepen (A~O). TR staat voor TxRx.
Statuspictogram repeater
	Als het pictogram altijd aan is, betekent dit dat de Repeater-functie is ingeschakeld. Als het pictogram verdwijnt, betekent dit dat de functie is uitgeschakeld.
Pictogram productoververhittingsalarm
	Als het pictogram knippert, betekent dit dat de interne temperatuur van het product te hoog is en dat er koelmaatregelen moeten worden genomen. Als het pictogram verdwijnt, betekent dit dat de werking normaal is.

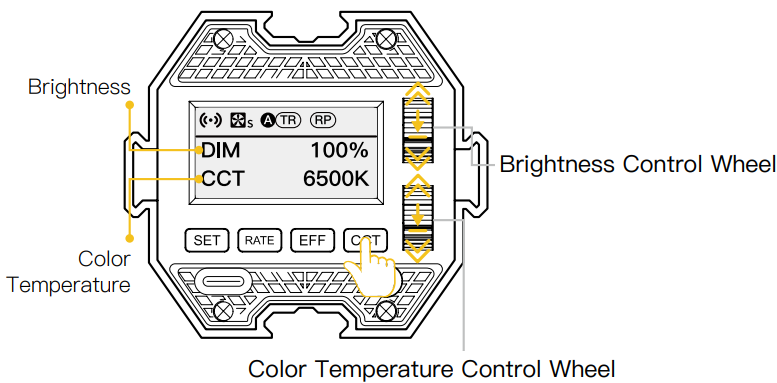

CCT-modus

Druk kort op de CCT-modusknop om naar binnen te gaan

Helderheidsbedieningswiel
Draai het wiel omhoog of omlaag om de helderheid (DIM) aan te passen tussen 0% en 100%.
Druk het wiel omlaag om snel de vooraf ingestelde helderheid te schakelen, 0%, 25%, 50%, 75% en 100%

Kleurtemperatuurregelwiel
Draai het wiel omhoog of omlaag om de kleurtemperatuur (CCT) aan te passen tussen 2700K en 6500K.
Druk het wiel omlaag om snel de vooraf ingestelde kleurtemperatuur te schakelen, 2700K, 3200K, 4000K, 5600K en 6500K.

Als u aan het wiel draait, wordt de huidige instellingsparameterwaarde vergroot. Na 1,5 seconden geen bediening keert het automatisch terug naar het hoofdscherm.

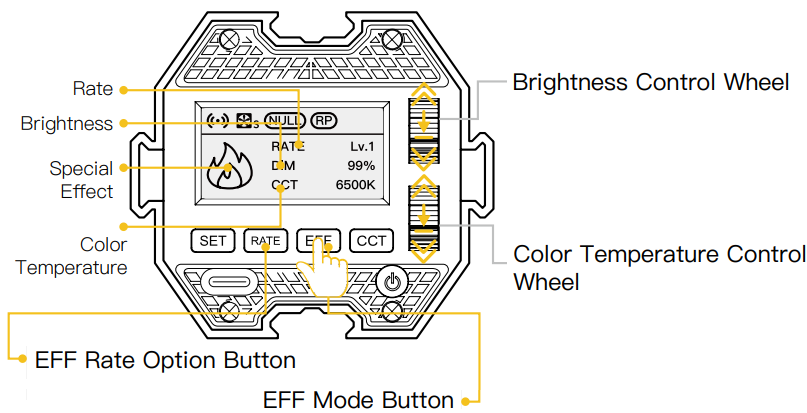

EFF-modus

Druk kort op de EFF-modusknop om naar binnen te gaan

Helderheidsbedieningswiel
Draai het wiel omhoog of omlaag om de helderheid (DIM) aan te passen tussen 0% en 100%.
Druk het wiel omlaag om snel de vooraf ingestelde helderheid te schakelen, 0%, 25%, 50%, 75% en 100%

Kleurtemperatuurregelwiel
Draai het wiel omhoog of omlaag om de kleurtemperatuur (CCT) aan te passen tussen 2700K en 6500K.
Druk het wiel omlaag om snel de vooraf ingestelde kleurtemperatuur te schakelen, 2700K, 3200K, 4000K, 5600K en 6500K.

EFF-snelheidsoptieknop
Druk op de knop om de effectfrequentie te schakelen van Lv.1 naar Lv.5. Maximale snelheid: Lv.5

EFF-modusknop
Druk op de knop om het speciale effect te schakelen: Fire (Vuur) → CCT Chase (CCT Achtervolging) → Pulsing (Pulseren) → TV (TV) → Explosion (Explosie) → Faulty Bulb (Defecte Lamp) → Welding (Lassen) → Strobe (Stroboscoop) → Lightning (Bliksem) → SOS

EFF	Fire (Vuur)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K	Faulty Bulb (Defecte Lamp)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K
	CCT Chase (CCT Achtervolging)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: LOCK	Welding (Lassen)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K
	Pulsing (Pulseren)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K	Strobe (Stroboscoop)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K
EFF	TV (TV)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: LOCK	Lightning (Bliksem)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K
	Explosion (Explosie)	RATE: Lv.1 - Lv.5 DIM: 0%-100% CCT: 2700K-6500K	SOS	RATE: LOCK DIM: 0%-100% CCT: 2700K-6500K

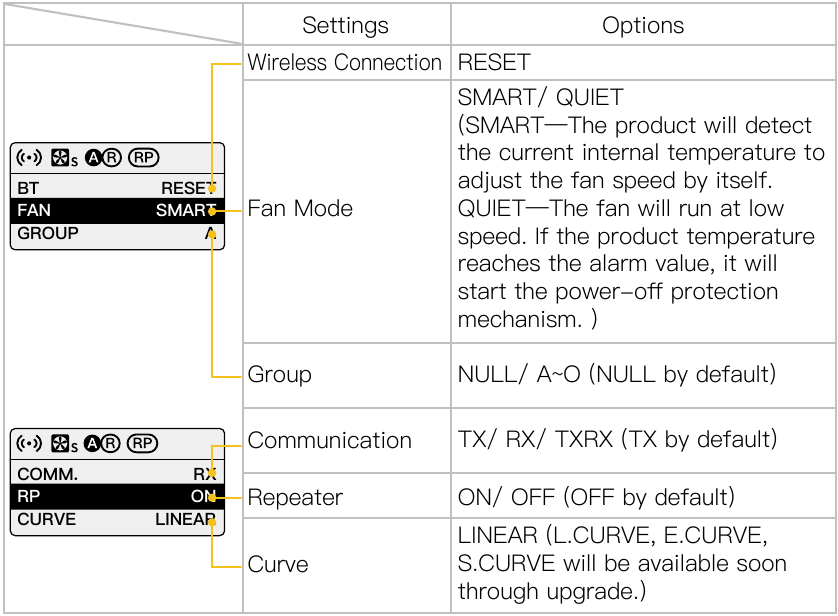

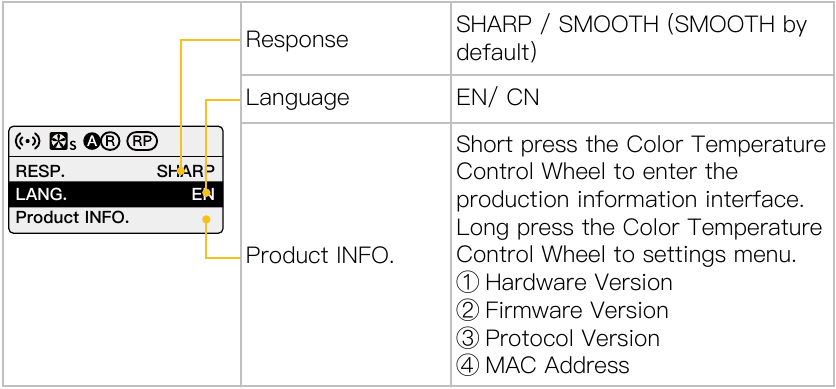

Instellingen

1. Druk kort op de knop Instellingen (Settings Button) om het menu instellingen te openen.
2. Draai aan het helderheidsbedieningswiel (Brightness Control Wheel) om een instelling te kiezen.
3. Draai aan het kleurtemperatuurregelwiel (Color Temperature Control Wheel) om de bijbehorende instelling aan te passen (draadloze verbindingsaanpassing vereist kort indrukken).



Wanneer de groepsfunctie (Group function) is ingeschakeld, duurt het even om verbinding te maken tussen producten als het product na een bepaalde periode wordt bediend, dus er zal een vertraging van milliseconden zijn.

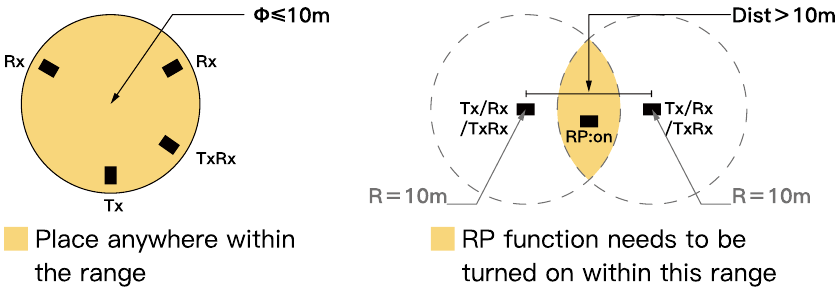

De effectieve afstand van zender (transmitter (TX)), ontvanger (receiver (RX)), zender & ontvanger (transmitter & receiver (TXRX)) is 10 meter.
De repeaterfunctie (Repeater (RP) function) is de hulpfunctie om het signaal van lichtregeling en de effectieve afstand van lichtregeling te verbeteren. Te veel gebruik van de RP-functie kan echter de reactietijd van het product beïnvloeden als gevolg van omgevingsfactoren.
Als de afstand tussen lampen in een groep meer dan 10 meter is, wordt aanbevolen om een lamp in het midden in te stellen als een RP-signaalpunt om de regelafstand te vergroten. Bovendien kan in de staat van multi-light verbinding de respons van het product effectief worden verbeterd wanneer de RP-functie van één lamp wordt ingeschakeld als er meer dan vijf lampen zijn aangesloten, de RP-functie van twee lampen wordt ingeschakeld als er meer dan tien zijn, enzovoort.
Fabrieksinstellingen herstellen: houd twee wielen samen 5 seconden ingedrukt en het product start opnieuw op om de fabrieksstandaardmodus te herstellen.

Specificaties

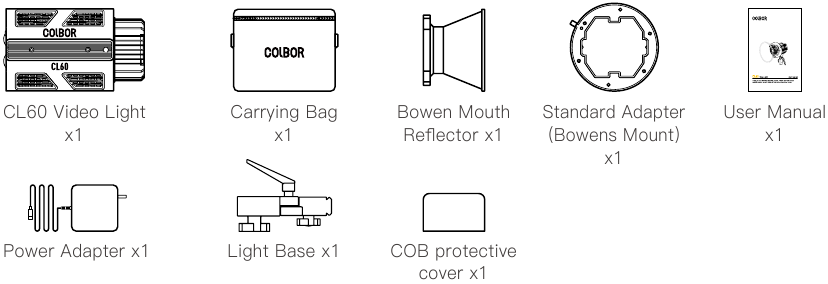

Verpakkingslijst

Over product

1. Na de test heeft het product met montagestructuur een draagvermogen van 4 kg. Klanten moeten het gebruiken op basis van de werkelijke omstandigheden.
2. Het wordt aanbevolen om de originele voedingsadapter te gebruiken voor de stroomvoorziening. De storing is niet inbegrepen in de garantie als andere apparatuur wordt gebruikt om het product van stroom te voorzien.
3. Wanneer meer dan vijf lampen worden geassembleerd tot een lichtmatrix, kan het inschakelen van de RP-functie in een van hen zorgen voor een betere besturingsstabiliteit. Als het aantal lampen 10 bereikt, schakelt u de RP-functie in voor twee ervan, enzovoort.

GARANTIE

Bedankt voor uw aankoop van COLBOR-producten.

1. Klanten hebben recht op gratis vervanging of reparatie in geval van kwaliteitsdefect(en) die worden geconstateerd in het product bij normaal gebruik binnen 30 dagen na ontvangst van het product.
2. Originele COLBOR-producten hebben recht op 12 maanden beperkte garantieservice. De garantieperiode begint op de datum van aankoop van gloednieuwe, ongebruikte producten door de eerste eindgebruiker.

Binnen de garantieperiode, als een productdefect of -fout te wijten is aan een materiaalfout of een technologisch probleem, zal het defecte product of het defecte onderdeel gratis worden gerepareerd of vervangen (service- en materiaalkosten).

1. Als er na aankoop een storing of probleem optreedt met uw product, neem dan contact op met een lokale agent voor hulp, of u kunt altijd contact opnemen met de klantenservice van COLBOR via e-mail.
2. Bewaar uw aankoopbon en garantiecertificaat als aankoopbewijs. Als een van deze documenten ontbreekt, wordt alleen verkoopretour of service tegen betaling verleend.
3. Als het COLBOR-product buiten de garantie valt, worden de service- en onderdeelkosten in rekening gebracht.

Formulier 1

Verlichting

De gegevens zijn afkomstig van tests in een laboratorium.

Download de COLBOR Studio APP

1. Scan de volgende QR-code om te installeren.

iOS

Android

2. Zoek naar COLBOR STUDIO in de App Store of Google Play.


Guangzhou Zhiying Technology Co., Ltd
Kamer 2401, 24 / F, South Tower, Lisheng Plaza, No. 68 Huadi Avenue, Liwan District, Guangzhou, China, 510000
support@colborlight.com
www.colborlight.com
