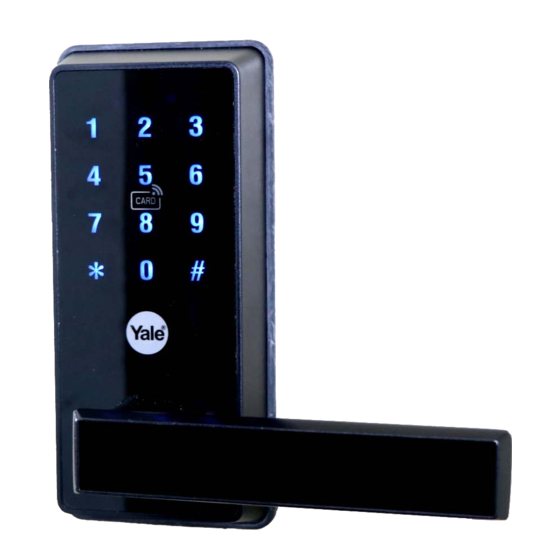

Yale EC800 - Smart Lock Handleiding

Voor Installatie

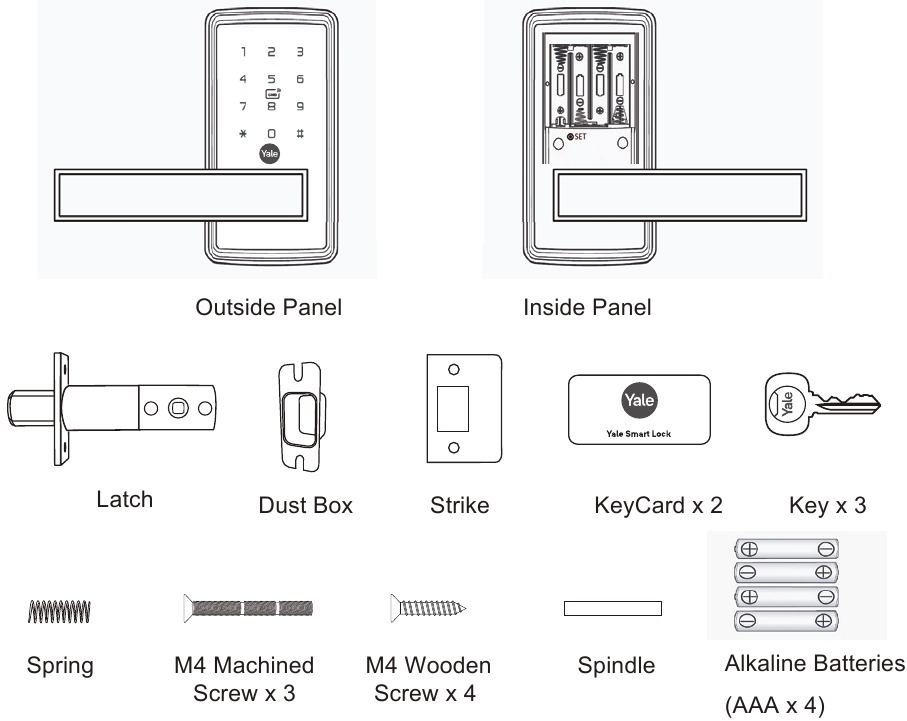

Onderdelen

Voorbereiding

Deur Voorbereiding

• 54mm gatenzaag
• 25mm gatenzaag
• Beitel en hamer

Bevestiging

• Schroevendraaier
• Boor

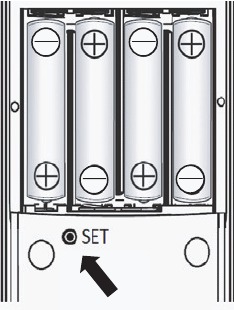

Fabrieksreset

• Houd de "SET" knop ingedrukt, en na vijf seconden hoort u "Du...Du...Du...DuDu", laat de knop los, stem prompt "successfully" (succesvol), staat voor reset OK, laat dan de "SET" knop los.

  De standaard PIN-code van de fabrieksadministrator is 123456
  Opmerking: Na initialisatie kan elke KAART of de standaard PIN-code 123456 ontgrendelen.

Opstarten

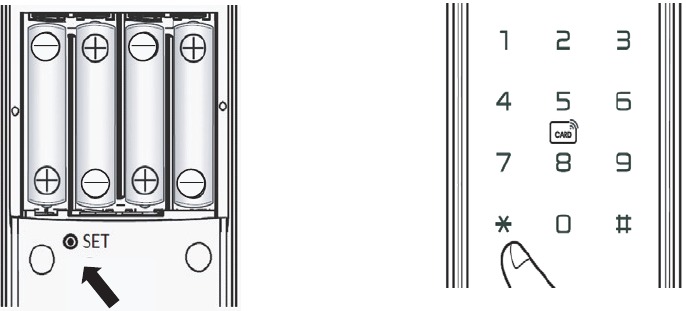

Registreer beheerders

• Druk op de "SET" (Instellen) knop of druk op de "*" en vervolgens op de "#" toetsen om de instellingsmodus te activeren.
  Stem uitzending: "Add administrator" (Beheerder toevoegen), voer een kaart of pincode in om toe te voegen.

• Voer een nieuwe PIN-code in (6 tot 12 cijfers) en druk vervolgens op " # "of swipe de RF-kaart.
  ("successfully" (succesvol) is te horen na succesvolle registratie.)


Opmerking: Het slot verlaat de instellingsmodus na 12 seconden als er geen bewerking plaatsvindt of druk op de " * " (Sterne) toets om de instellingsmodus te verlaten.
De standaard PIN-code 123456 wordt ongeldig nadat de beheerderregistratie is voltooid.

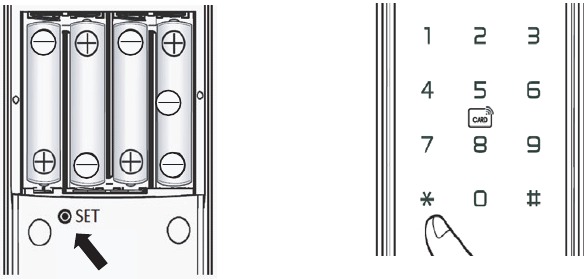

Registreer Gebruikers

• Raak de toetsenbordverlichting aan, druk op " * " en vervolgens op "# ";
  Of druk kort op de " SET " (Instellen) knop, stem uitzending:
  "Please verify admin" (Verifieer beheerder) en voer vervolgens de beheerder informatie in

• Stem uitzending na verificatie
  "1 Add User 2 Delete User 3 Lock Settings 4 Add Admin" (1 Gebruiker toevoegen 2 Gebruiker verwijderen 3 Slotinstellingen 4 Beheerder toevoegen)
  Druk op 1 om de Gebruiker toevoegen te openen volgens de stem begeleiding.
  Voer een pincode of kaart in om gebruikersinformatie in te voeren

Opmerking:

1. Het slot verlaat de instellingsmodus na 12 seconden als er geen bewerking plaatsvindt of druk op de " * " (Sterne) toets om de instellingsmodus te verlaten.
2. Herhaald geregistreerde PIN-code is niet toegestaan.

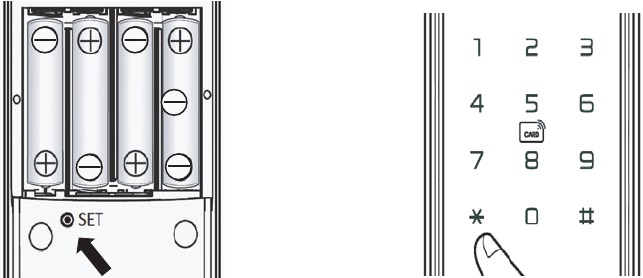

Beheerder toevoegen

• Raak de toetsenbordverlichting aan, druk op " * " en vervolgens op " # ";
  Of druk kort op de instelknop, stem uitzending:
  "Please verify admin" (Verifieer beheerder) en voer vervolgens de geregistreerde beheerder PIN-code in.

• Stem uitzending na verificatie
  "1 Add User 2 Delete User 3 Lock Settings 4 Add Admin" (1 Gebruiker toevoegen 2 Gebruiker verwijderen 3 Slotinstellingen 4 Beheerder toevoegen)
  Druk op 4 om de Beheerder toevoegen status te openen en de stem uitzending: "add admin" (beheerder toevoegen)

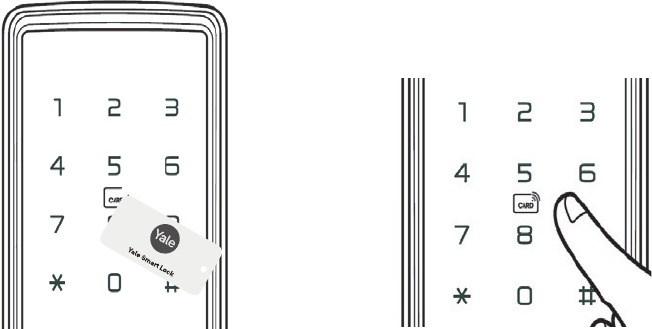

  Voer een pincode of kaart in om beheersinformatie in te voeren.


Opmerking: Maximaal 9 beheerders kunnen worden opgeslagen.
De beheerder heeft de autorisatie om de instellingsmodus te openen en de deur te openen.

Aanpassing

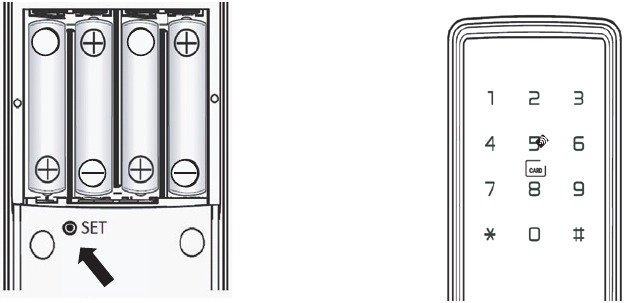

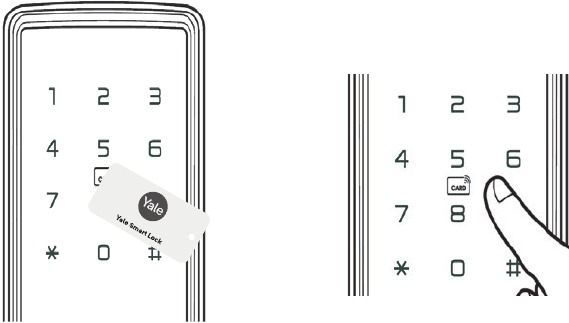

Gebruikersinformatie verwijderen

• Raak de toetsenbordverlichting aan, druk op " * " en vervolgens op " # ";
  Of druk kort op de " SET " (Instellen) knop, stem uitzending:
  "Please verify admin" (Verifieer beheerder) en voer vervolgens de beheerder informatie in

• Stem begeleiding na verificatie
  "1 Add User 2 Delete User 3 Lock Settings 4 Add Admin" (1 Gebruiker toevoegen 2 Gebruiker verwijderen 3 Slotinstellingen 4 Beheerder toevoegen)
  Druk op 2 om de Gebruiker verwijderen status te openen en de stem uitzending: "Delete user" (Gebruiker verwijderen)
  Swipe de keycard of voer het gebruikersnummer of de PIN-code in op het toetsenbordsensor gebied, druk op "#" om de invoer te bevestigen, en druk vervolgens op "#" om de verwijdering te bevestigen.


Opmerking: Het slot verlaat de instellingsmodus na 12 seconden als er geen bewerking plaatsvindt of druk op de " * " (Sterne) toets om de instellingsmodus te verlaten.

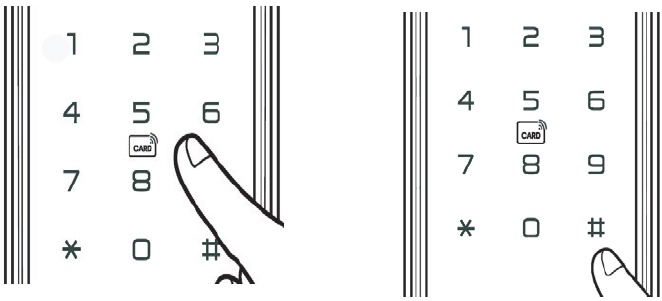

Alle gebruikersinformatie verwijderen

• Volgens bewerking 3.1, voer de Gebruiker verwijderen status in en voer 000# in.
  Stem uitzending "DuDu" en druk vervolgens op " # " om het verwijderen van alle gebruikers te bevestigen.


Opmerking:

1. Het slot verlaat de instellingsmodus na 12 seconden als er geen bewerking plaatsvindt of druk op de " * " (Sterne) toets om de instellingsmodus te verlaten.
2. Na alle verwijderingen worden alleen gebruikers verwijderd, geen beheerders.

Gebruik

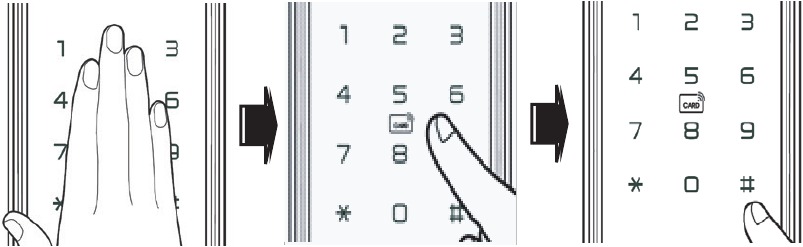

Deur openen met PIN-code

• Raak het toetsenbord aan. Voer 6~16 cijfers in (PIN-code en valse PIN-code) en druk op " # " om te bevestigen. Het bevestigingsgeluid is te horen als de PIN-code correct is. Draai vervolgens de hendel om de deur binnen 8 seconden te openen. Daarna is het bevestigingsgeluid opnieuw te horen en wordt de deur vergrendeld.
  (Valse PIN-code kan voor en na de PIN-code worden ingevoerd.)

• Het RODE lampje gaat AAN en een stemprompt is te horen als de PIN-code NIET overeenkomt.
  (ROOD licht gaat AAN en het systeem wordt 1 minuut vergrendeld na 5 opeenvolgende mislukte pogingen met keycard/PIN-code.)

Deur openen met KeyCard

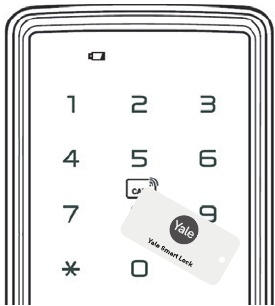

• Raak het toetsenbord aan. Swipe de KeyCard op de inductiezone van het toetsenbord. Draai vervolgens de hendel om de deur binnen 8 seconden te openen.


Het RODE lampje gaat AAN en een stemprompt is te horen als de keycard NIET overeenkomt.
(ROOD licht gaat AAN en het systeem wordt 1 minuut vergrendeld na 5 opeenvolgende mislukte pogingen met keycard/PIN-code.)

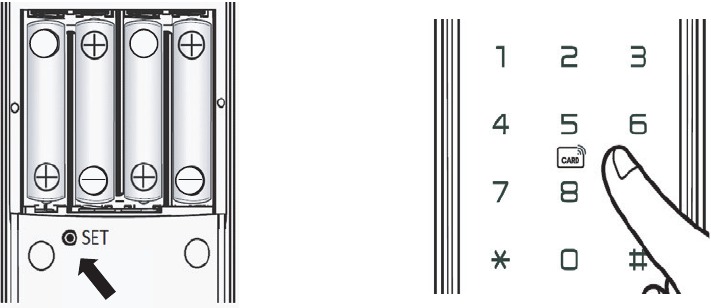

Instelling toegangsdeurslot

Stem uitzending na verificatie

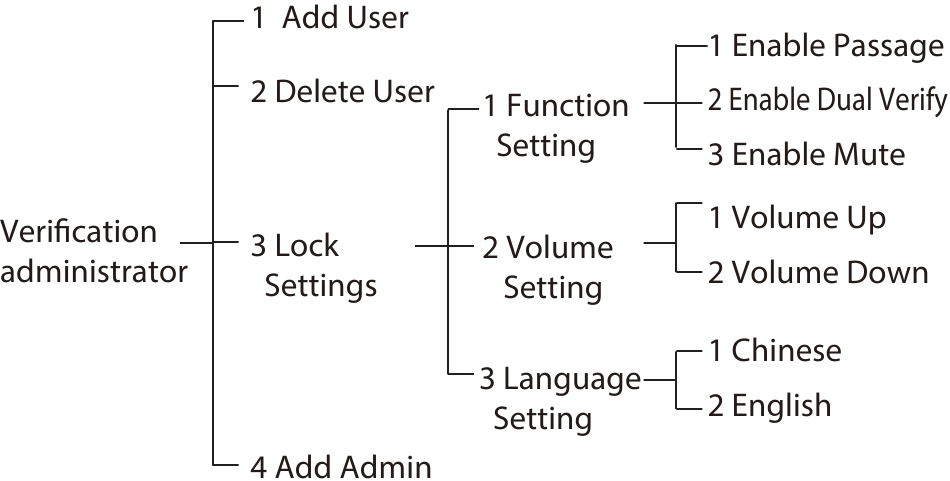

"1 Add User 2 Delete User 3 Lock Settings 4 Add Admin" (1 Gebruiker toevoegen 2 Gebruiker verwijderen 3 Slotinstellingen 4 Beheerder toevoegen)
Druk op 3 om de Slotinstelling status te openen.

Stem uitzending:
"1 Function Settings 2 Volume Setting 3 Language Settings" (1 Functie instellingen 2 Volume instelling 3 Taalinstellingen)

Functie instelling

• Functie instelling omvat:

1. Passage inschakelen
2. Dubbele verificatie inschakelen
3. Toetsenbord dempen inschakelen

Passage inschakelen (Ontgrendeld houden)

• Volg de 5 bewerkingen, na het openen van de slotinstelling, druk op 1 volgens de stem begeleiding:
  "1 Enable Passage 2 Enable Dual Verify 3 Enable Mute" (1 Passage inschakelen 2 Dubbele verificatie inschakelen 3 Dempen inschakelen)
  Selecteer 1 om de passage modus in te schakelen en stem uitzending:
  "1 Disable Passage 2 Enable Dual Verify 3 Enable Mute" (1 Passage uitschakelen 2 Dubbele verificatie inschakelen 3 Dempen inschakelen)
  Om de passage modus uit te schakelen, selecteert u deze optie om deze uit te schakelen.


Opmerking: Nadat de passage open modus is ingeschakeld, blijft de deur ontgrendeld en wordt de deur NIET automatisch vergrendeld. Druk op de " # " (hekje) toets om te vergrendelen.

Dubbele Verificatie

• Volg de 5 bewerkingen, na het openen van de slotinstelling, druk op 1 om de functie instelling te openen volgens de stem begeleiding:
  "1 Enable Passage 2 Enable Dual Verify 3 Enable Mute" (1 Passage inschakelen 2 Dubbele verificatie inschakelen 3 Dempen inschakelen)
  Selecteer 2 om de Dubbele Verificatie modus in te schakelen en stem uitzending:
  "1 Enable Passage 2 Disable Dual Verify 3 Enable Mute" (1 Passage inschakelen 2 Dubbele verificatie uitschakelen 3 Dempen inschakelen)
  Om de Dubbele Verificatie modus uit te schakelen, selecteert u deze optie om deze uit te schakelen.


Opmerking: In de Dubbele Verificatie modus kan de deur alleen worden geopend na het verifiëren van het succes van twee gebruikers.

Toetsenbord dempen modus

• Volg de 5 bewerkingen, na het openen van de slotinstelling, druk op 1 om de functie instelling te openen. Stem uitzending:
  "1 Enable Passage 2 Enable Dual Verify 3 Enable Mute" (1 Passage inschakelen 2 Dubbele verificatie inschakelen 3 Dempen inschakelen)
  Selecteer 3 om de Dempen modus in te schakelen en stem uitzending:
  "1 Enable Passage 2 Enable Dual Verify 3 Disable Mute" (1 Passage inschakelen 2 Dubbele verificatie inschakelen 3 Dempen uitschakelen)
  Om de Dempen modus uit te schakelen, selecteert u deze optie om deze uit te schakelen.


Opmerking: Nadat de dempen modus is ingeschakeld, wordt de toets toon geannuleerd en wordt elke ontgrendeling gedempt.

Stem Volume Instelling

• Volg de 5 bewerkingen, na het openen van de slotinstelling, druk op 2 om de Volume instelling te openen. Volgens de stem begeleiding:
  "1 volume up 2 volume down" (1 volume omhoog 2 volume omlaag), druk op 1 volume om te verhogen, druk op 2 om het volume te verlagen.

Taalinstelling

• Volg de 5 bewerkingen, na het openen van de slotinstelling, druk op 3 om de Taalinstelling te openen. Volgens de stem begeleiding:
  "1 Chinese 2 English" (1 Chinees 2 Engels), druk op 1 om de Chinese stem prompt te selecteren, druk op 2 om de Engelse stem prompt te selecteren.

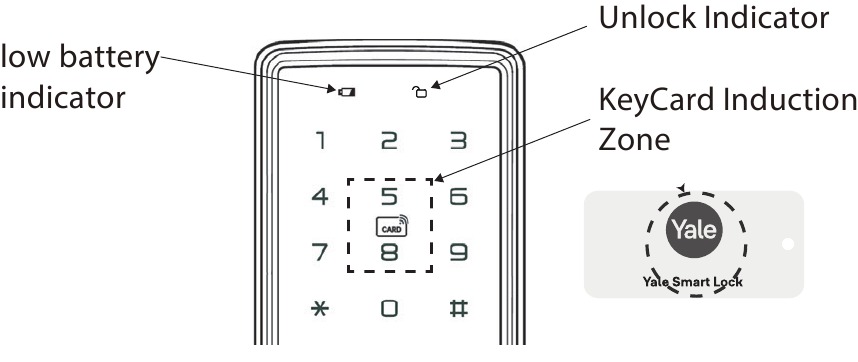

Ingebouwde Functie

Alarm batterij bijna leeg

• Wanneer de indicator voor een bijna lege batterij brandt (knipperend rood), geeft de stem "low power" (lage batterijspanning) aan, wat aangeeft dat de batterij bijna leeg is.

• Vervang de batterij.

Ontgrendel indicator

• Het ontgrendelingsindicatielampje brandt (groen) wanneer het is toegestaan om de deur met de hendel te openen.

KeyCard Inductie Zone

• Beste positie voor het detecteren van een KeyCard.

Stroomtekort

• In het geval van onvoldoende batterijvermogen kan het slot worden gevoed via de USB-poort aan de onderkant van het buitenpaneel.


Geen reactie

• Druk op de "Quick Restart" (Snel Herstarten) knop als het slot niet reageert.

Opmerking: PIN-code & KeyCard blijven ongewijzigd.

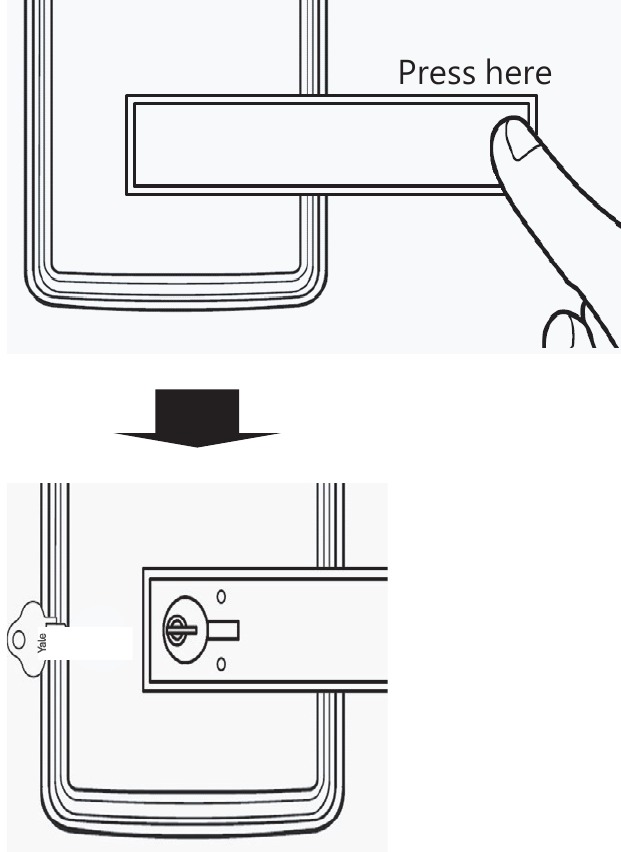

Sleutel Bediening

• Druk op het uiteinde van de hendel om de klep te openen om de deur met de sleutel te ontgrendelen (zelfs als de batterijen leeg zijn).


Specificaties

• KeyCard Memory: (KeyCard Geheugen)
  Wachtwoord + keycards ≤ 300
  (Beheerder ID: 001~009, Gebruiker ID: 10~300)
• PIN Code: (PIN Code)
  6 ~ 10 numerieke cijfers
• Card Readable Distance: (Kaart Leesbare Afstand)
  10mm hieronder
• Battery: (Batterij)
  4 x AAA alkaline batterijen
• Low Battery Alarm Effect (Effect Alarm Batterij Bijna Leeg)
  4.8V hieronder
• Static Consumption: (Statisch Verbruik)
  40uA hieronder
• Dynamic Consumption: (Dynamisch Verbruik)
  300mA hieronder
• Operation Temperature: (Bedrijfstemperatuur)
  -25C ~ +50C
• Storage Temperature: (Opslagtemperatuur)
  -40C ~ +55C
• Relative Humidity: (Relatieve Vochtigheid)
  10% ~ 90%
• Automatically locking (Automatisch vergrendelen)
  8s
