YALE Doorman V2N / L3 handleiding

Het V2N-apparaat koppelen met het paneel

Opmerking: V2N v2.0 wordt niet ondersteund in veilige modus. Schakel V2N v2.0 niet over naar de veilige modus.
Als het slot een gebruikt slot is, voer dan een fabrieksreset uit op het slot voordat u het koppelingsproces start.

1. Verwijder de batterijen. Om het batterijcompartiment te openen, drukt u voorzichtig op de onderkant van het deksel en schuift u het omhoog, weg van de handgreep.
2. Verwijder de achterplaat van het slot van de deur.
3. Schakel de Easy/Advanced-schakelaar naar de nieuwe positie.
4. Plaats de achterplaat van het slot terug.
5. Plaats vier 1,5 V-batterijen om de Yale Doorman in te schakelen. U ontvangt een audiobevestiging wanneer het apparaat wordt ingeschakeld.
6. Om een nieuwe 6-cijferige mastercode te maken, voert u 6 cijfers in, gevolgd door # en drukt u vervolgens op de P-toets.
7. Schakel het slot opnieuw uit.
8. Installeer de Power G-radiomodule.

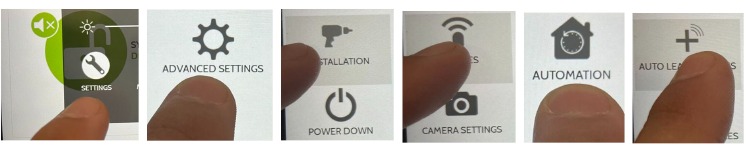

9. Om het paneel voor te bereiden op het koppelen, veegt u omlaag en drukt u op settings (instellingen), advanced settings (geavanceerde instellingen) (installateur), installation (installatie), devices (apparaten), Automation (automatisering), Auto learn devices (automatisch apparaten leren)

   Opmerking: V2N v2.0 wordt niet ondersteund in veilige modus. Schakel V2N v2.0 niet over naar de veilige modus.

10. Wanneer het paneel in de modus voor automatisch leren staat, plaatst u de batterijen.
11. Schakel het slot in. De rode led op de PowerG-radiomodule knippert kort.
12. Wacht tot de gele led knippert en druk vervolgens op de # toets. Voer de 6-cijferige mastercode in, gevolgd door de # toets. U ontvangt de audiobevestiging integration activated (integratie geactiveerd). De rode led begint te knipperen. Na ongeveer 2 seconden wordt het registratieverzoek verzonden en stopt de rode led met knipperen.

    Verwijder de batterijen van het slot niet in deze fase totdat de rode led stopt met knipperen.
13. Zodra het paneel met het slot communiceert, hoort u het bevestigingsgeluid.
14. Volg de stappen op het paneel, voeg het apparaat toe.

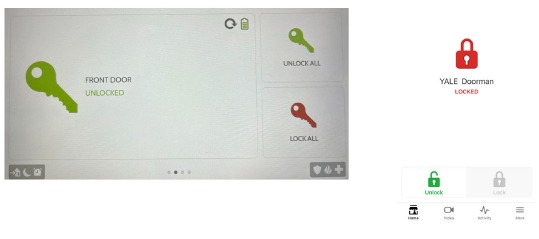

15. Ga naar het startscherm op het paneel. Als het slot een (! ) ernaast heeft, stuur dan een open signaal door op de unlock button (ontgrendelknop) op het slot te drukken, dit zou dit moeten verhelpen.
16. Zodra het paneel is aangesloten, zou u de Yale moeten kunnen LOCK (VERGRENDELEN) en UNLOCK (ONTGRENDELEN) vanaf het paneel en vanaf uw IQ Connect-app.


Het L3-apparaat koppelen met het paneel

Als het slot een gebruikt slot is, voer dan een fabrieksreset uit op het slot voordat u het koppelingsproces start.

1. Open de deur, verwijder een van de batterijen. "Om het batterijcompartiment te openen, drukt u voorzichtig op de onderkant van het deksel en schuift u het omhoog, weg van de handgreep."
2. Laat de deur open, gebruik een kleine pin om op de factory default button (fabrieksresetknop) te drukken.
3. Terwijl u op de factory default button (fabrieksresetknop) drukt, plaatst u de batterij terug en wacht u op de audiobevestiging dat de deur is teruggezet naar de fabrieksinstellingen.
4. Laat de factory default button (fabrieksresetknop) los.
5. Voer een nieuwe mastercode in, 6-10 cijfers, bevestig met het omschakelen van de duim.
6. Schakel het deurslot uit door een batterij te verwijderen.
7. Plaats de PowerG-module.

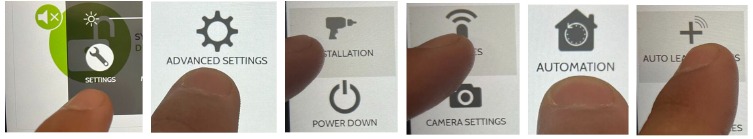

8. Ga in het paneel naar Settings (Instellingen) > Advanced Settings as Installer (Geavanceerde instellingen als installateur) > Installation (Installatie) > Devices (Apparaten) > Automation (Automatisering) > Auto Learn Sensor (Automatisch sensor leren).
9. Schakel het deurslot in. U ontvangt een audiobevestiging wanneer het apparaat wordt ingeschakeld en de rode led op de PowerG-radiomodule knippert kort.
10. Wacht tot de gele led knippert en op de audio-instructie van het slot Lock module detected to enter the master code (Slotmodule gedetecteerd om de mastercode in te voeren). Voer de mastercode in en druk vervolgens op de unlock button (ontgrendelknop). De rode led begint te knipperen.
11. Na ongeveer 6 seconden ontvangt u de audiobevestiging integration activated (integratie geactiveerd). Na nog eens ongeveer 2 seconden wordt het registratieverzoek verzonden en stopt de rode led met knipperen.


    Verwijder de batterijen van het slot niet in deze fase totdat de rode led stopt met knipperen.

12. Zodra het paneel met het slot communiceert, hoort u het bevestigingsgeluid.
13. Volg de stappen op het paneel, voeg het apparaat toe.
14. Ga naar het startscherm op het paneel. Als het slot een (! ) ernaast heeft, stuur dan een open signaal door op de unlock button (ontgrendelknop) op het slot te drukken, dit zou dit moeten verhelpen.
15. Zodra het paneel is aangesloten, zou u de Yale moeten kunnen LOCK (VERGRENDELEN) en UNLOCK (ONTGRENDELEN) vanaf het paneel en vanaf uw IQ Connect-app.
