Saramonic CaMixer - Mini Preamp Audio Mixer Handleiding
Introductie

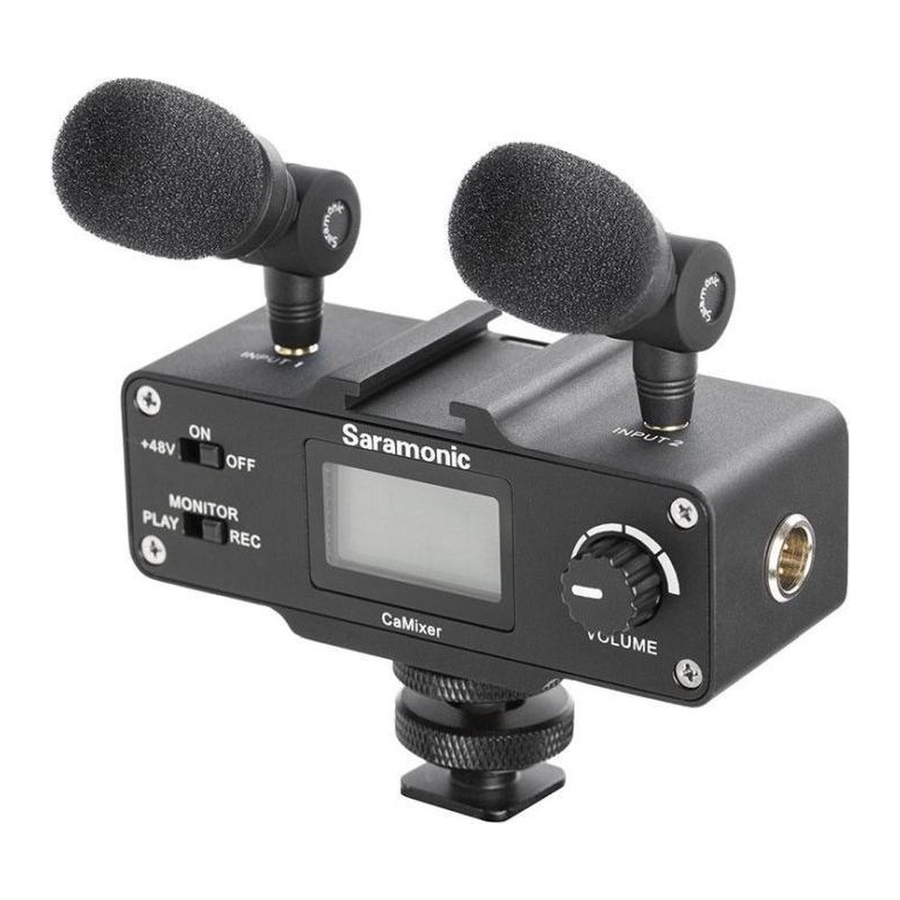

De Saramonic CaMixer is een compacte audio-interface met fantoomvoeding en voorversterker, ideaal voor videoproductie met een DSLR-camera.
De mixer heeft één mini-XLR-ingang voor gebalanceerde microfoons en twee microfoon-/lijningangen voor de meegeleverde condensatormicrofoons of andere microfoons die door de gebruiker worden geleverd. Een volumeregelaar en een niveaumeter maken een eenvoudige aanpassing van het ingangsniveau mogelijk. Een hoofdtelefoonmonitoruitgang stelt u in staat om het ingangs- en afspeelsignaal te controleren.
De audiokwaliteit en de veelzijdige werking van de CaMixer maken hem ideaal voor zowel professionele toepassingen als thuisgebruik.
Hoogtepunten
- Twee 1/8"(3,5 mm) stereo lijn-/microfooningangen
- Eén mini-XLR-microfooningang (een mini-XLR-naar-standaard-XLR-kabel meegeleverd)
- +48V fantoomvoeding
- Eén 1/8"(3,5 mm) stereo lijnuitgang naar camera
- Eén 1/8"(3,5 mm) hoofdtelefoonmonitoruitgang
- PLAY/REC (AFSPELEN/OPNEMEN) monitor schakelaar
- Onafhankelijke L/R-niveaumeters
- Volumeregelaar
- Inclusief twee plug-in condensatormicrofoons
- Voeding door 9V-batterij
Specificaties
| Frequency Response (Frequentiebereik) | 20 Hz to 20 Khz (+/-0.5 dB) |
| Noise (Ruis) | 82 dB @ I kHz, -30 dBu input |
| Distortion (Vervorming) | less than 0.03% @ 1 kHz, -30 dBu input |
| INPUT I GAIN | 15dB |
| INPUT 2 GAIN & MINI XLR Jack | 1 5 dB |
| INPUT I & INPUT 2 Power (Vermogen) | 5V power supplies |
| MINI Jack Phantom Power (Fantoomvoeding) | 48V power supplies |
| Level Meter (Niveaumeter) | 18 dB to +3 dB in 3 dB increments |
| Power Requirements (Stroomvereisten) | 9V alkaline or lithium battery |
| Dimensions (Afmetingen) | L95xW35 xH 65 mm |
| Weight (Gewicht) | 1 56 g (5.5 oz.) |

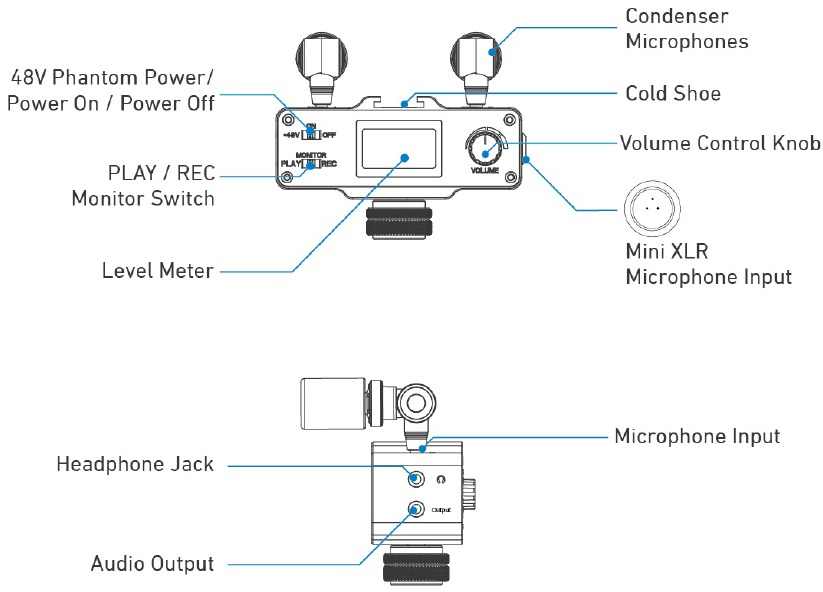

Componenten
Snelstartgids
Installeer een 9V-batterij. Verwijder voorzichtig het batterijklepje aan de achterkant van het apparaat. Plaats de batterij met de "+" positieve pool in lijn met de "+" indicator op het batterijcompartiment. Er is een lint voorzien voor het eenvoudig verwijderen van de batterij.
Monteer de CaMixer op de hot shoe van uw camera of een andere cold shoe adapter.

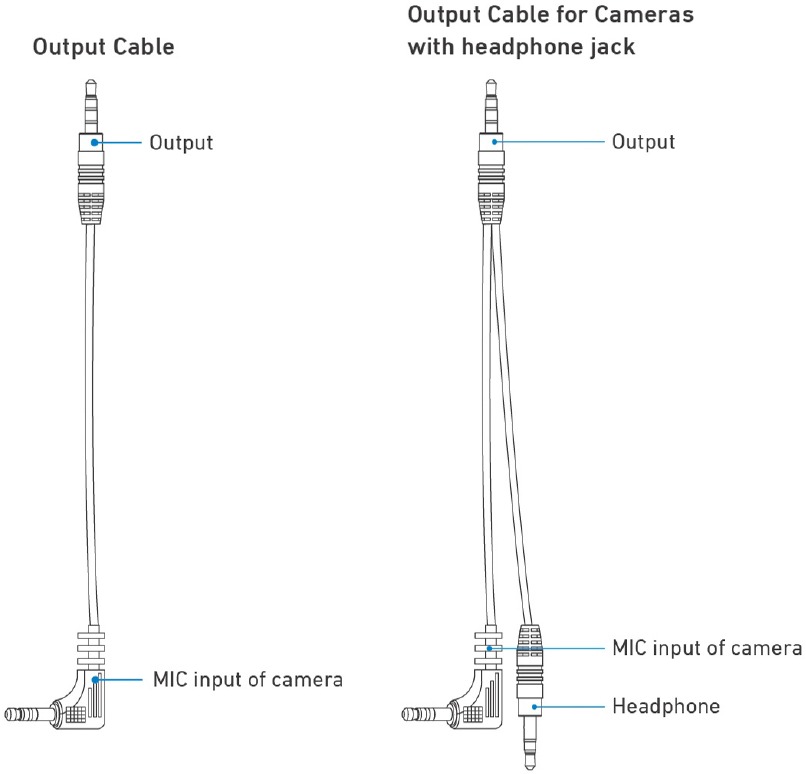

Sluit de meegeleverde kabel aan van de uitgang (Output) van de CaMixer op de MIC-ingang van de camera. Als uw camera een hoofdtelefoonmonitoringang heeft, sluit dan de kabel aan zoals weergegeven in de afbeelding en selecteer PLAY (AFSPELEN) voor het monitoren van de afspeelaudio van de camera.
Sluit de meegeleverde condensatormicrofoons of andere XLR-microfoons of audiobronnen van de gebruiker aan op de ingangen van de CaMixer.
Schakel de CaMixer in. Schuif de aan/uit-schakelaar naar ON (AAN).
Als uw microfoon fantoomvoeding nodig heeft, schuift u de aan/uit-schakelaar naar de +48V-positie om de fantoomvoeding in te schakelen.
LET OP: Schakel de fantoomvoeding ALLEEN in als de microfoon duidelijk aangeeft dat dit nodig is, aangezien de stroom deze kan beschadigen.
Sluit een oortelefoon aan op de monitoraansluiting op de CaMixer om de audio te monitoren. Zorg ervoor dat de volumeregelaar laag staat ingesteld voordat u gaat opnemen om te voorkomen dat te hard geluid uw gehoor beschadigt.
Selecteer de PLAY/REC (AFSPELEN/OPNEMEN) monitor schakelaar
Selecteer PLAY (AFSPELEN) voor het monitoren van de afspeelaudio van de camera.
Selecteer REC (OPNEMEN) voor het monitoren van audio rechtstreeks van de microfoon of audiobron tijdens het opnemen.
U bent nu klaar om op te nemen:
Pas de volumeregelaar flexibel aan om de optimale signaalniveaus te krijgen.
Als u echo's hoort tijdens het opnemen, verlaag dan het volume met de volumeregelaar.
Paklijst
CaMixer hoofdeenheid
Twee plug-in condensatormicrofoons
Eén mini-XLR-naar-standaard-XLR-kabel
Eén 1/8"(3,5 mm) uitgangskabel
Eén 1/8"(3,5 mm) uitgangskabel voor afspeelmonitor
Handleiding
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Saramonic CaMixer - Mini Preamp Audio Mixer Handleiding
