Introductie

Productintroductie

Algemene introducties

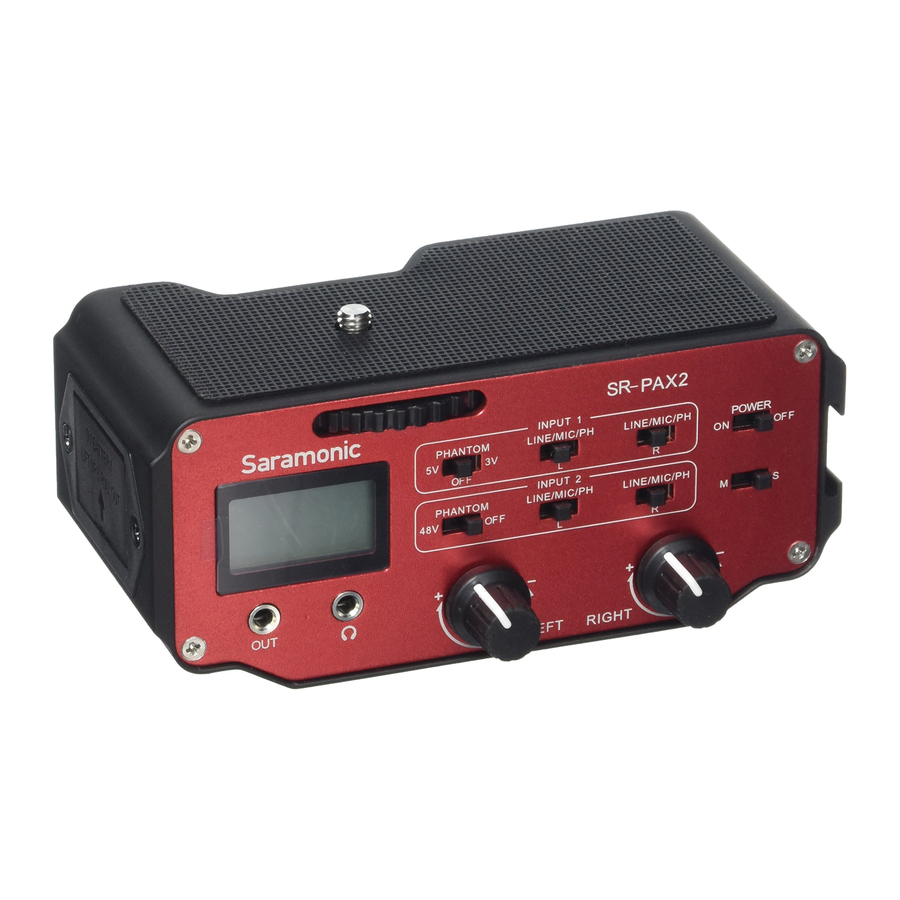

De SARAMONIC SR-PAX2 is een tweekanaals actieve audiomixer met voorversterker en fantoomvoeding, speciaal ontworpen voor spiegelloze digitale camera's, Blackmagic Design pocket cinema camera's en DSLR-camera's met een microfoonaansluiting. Het is een compacte en lichtgewicht mixer, ideaal voor het opnemen van audio van professionele kwaliteit van twee bronnen en het mixen ervan in uw camera. Het wordt bevestigd aan de basis van een camera en een schroefdraad aan de basis maakt montage op een statief of in een behuizing mogelijk.

Met twee sets ingangen accepteert de SR-PAX2 signalen van een breed scala aan microfoon- of lijnniveau bronnen, zoals gebalanceerde XLR-microfoons, 3,5 mm microfoons, draadloze microfoons en externe audiomixers. De 3,5 mm-ingangen zijn ook ideaal voor het aansluiten van audioapparaten met een 3,5 mm-uitgang, zoals een smartphone of een MP3-speler. De ingangsniveaus van elk kanaal kunnen eenvoudig worden bediend met de dubbele versterkingsregelknoppen. De cold shoe aan de zijkant geeft u ruimte om andere apparatuur te monteren en te verplaatsen. Met een telefoonaansluiting kunt u de audio in realtime volgen. De SR-PAX2 maakt uw opnamewerk een stuk eenvoudiger.

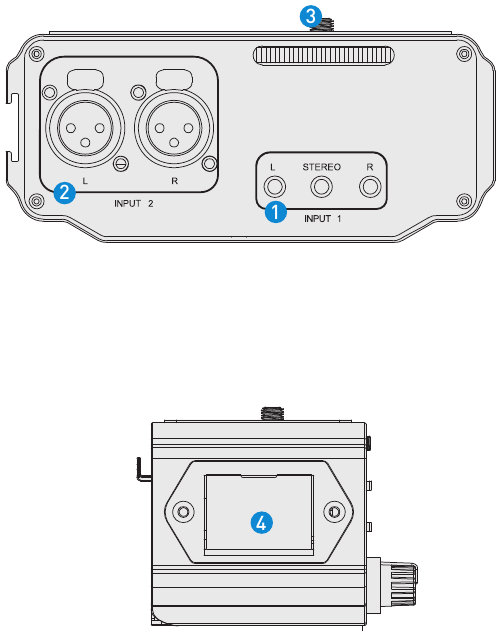

Productstructuur

INPUT 1: 3.5mm ingangen
Eén stereo-ingang
LINKER en RECHTER mono-ingangen
INPUT 2: XLR-ingangen Gebalanceerd LINKS en RECHTS
XLR-ingangen
1/4" schroefdraad
Batterijcompartiment
Werkt op een 9 volt batterij (niet inbegrepen). U kunt een lithium type batterij gebruiken voor een langere gebruiksduur.

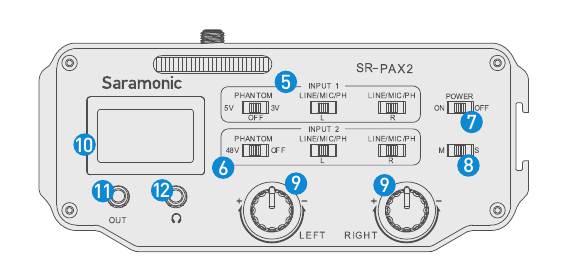

INPUT 1 schakelaargroep Bedien de 3,5 mm-ingangen.
- LINE/MIC/PH L, selecteer LINE of MIC of Phantom niveau voor het linkerkanaal
- LINE/MIC/PH R, selecteer LINE of MIC of Phantom niveau voor het rechterkanaal
- PHANTOM 5V/OFF/3V Schakelaar
  Optionele 5 volt of 3 volt fantoomvoeding voor microfoons die fantoomvoeding nodig hebben.
INPUT 2 schakelaargroep Bedien de XLR-ingangen.
- LINE/MIC/PH L, selecteer LINE of MIC of Phantom niveau voor het linkerkanaal
- LINE/MIC/PH R, selecteer LINE of MIC of Phantom niveau voor het rechterkanaal
- PHANTOM 48V/OFF Schakelaar
  Selecteer 48 volt fantoomvoeding voor XLR-microfoons die fantoomvoeding nodig hebben.
POWER Schakelaar (AAN/UIT)
Hoofdschakelaar voor SR-PAX2.
Mono/Stereo Schakelaar (M/S)
Gebruik de mono(M)-instelling bij het opnemen van één kanaal. Het signaal wordt naar zowel het linker- als het rechterkanaal gestuurd. Gebruik de stereo(S)-instelling bij het opnemen van twee kanalen. Het niveau van elk kanaal kan afzonderlijk worden geregeld.
Bedieningsknoppen voor linker- en rechterkanaal
Pas het signaal van elk kanaal aan op de optimale opnameniveaus.
Niveaumeter
Geeft het geluidsniveau in dB voor elk kanaal aan.
Uitgang (OUT)
Gebruik de meegeleverde stereo 3,5 mm signaaltransmissielijn om verbinding te maken met de microfooningang van uw camera.
Telefoon
Hoofdtelefoonaansluiting om de audio van microfoons te beluisteren.

Specificatie

Frequency Response	20 Hz to 20 Khz, +/-0.5 dB
THD	Less than 0.01% @ 1 kHz, -30 dBu input
SNR	80 dB @ 1 kHz, -30 dBu input
INPUT1 GAIN	LINE: 0 dB MIC/PH: 20dB
INPUT2 GAIN	LINE: 0 dB MIC/PH: 20dB
INPUT 1 Phantom Power	5V/3V power supplies
INPUT 2 Phantom Power	48V power supplies
Level Meter	-18 dB to +3 dB in 3 dB increments
Power Requirements	9 V alkaline or lithium battery
Battery Duration	5 hours typical lithium battery (no phanton) 3 hour typical lithium batter (with phanton)
Dimensions	(L x W x H) 136 mm x 80.5 mm x 62.5 mm
Weight	13.5 oz (0.385 kg)

Installatiehandleiding

Installeer de batterij.
Til de lade op en trek deze uit het batterijcompartiment.
Plaats de 9V-batterij op zijn plaats en lijn de + en - polariteit uit zoals afgebeeld. Schuif de lade dicht totdat deze vastklikt.
Bevestig de SR-PAX2 aan de basis van de camera. Draai tegen de klok in om de mixer met de camera vast te draaien. Monteer de mixer op een statief met de statiefaansluiting aan de onderkant van de mixer.
Sluit de meegeleverde signaaltransmissielijn aan van de uitgang (OUT) van de mixer op de MIC-ingang van de camera. Als er een Mic/Line-schakelaar op de camera zit, selecteer dan Mic.
Sluit microfoons of andere audiobronnen aan op de XLR-ingangen of 3,5 mm-ingangen van de mixer.
Stel de LINE/MIC/PH-schakelaar in.
Bij gebruik van zelfaangedreven microfoons en draadloze systemen, zet u deze op MIC voor 20dB versterking of op LINE voor 0dB versterking.
Gebruik LINE bij gebruik van andere audioapparaten.
Bij gebruik van microfoons die werken op fantoomvoeding, zet u deze op PH voor fantoomvoeding.
Opmerking: Selecteer GEEN fantoomniveau bij het opnemen met microfoons die niet werken op fantoomvoeding, zoals draadloze ontvangers, mengpanelen of een ongebalanceerd apparaat, omdat dit zowel de mixer als het audioapparaat kan beschadigen.
Stel de 3V/5V/48V/OFF fantoomvoeding in op basis van uw behoeften.
Stel de M/S-schakelaar in op basis van uw behoeften. (Zie "Mono/Stereo Schakelaar")
Zet de POWER schakelaar (AAN/UIT) op ON (AAN).
Zet de volumeregelaars op een laag niveau om te voorkomen dat te luide audio uw gehoor beschadigt. Sluit een hoofdtelefoon aan op de telefoonaansluiting om het geluid te beluisteren.
We raden u aan om een testopname te maken en de audio af te spelen om te zien of deze acceptabel is.
Tijdens het testen kunt u de knoppen flexibel aanpassen om de optimale signaalniveaus te krijgen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
