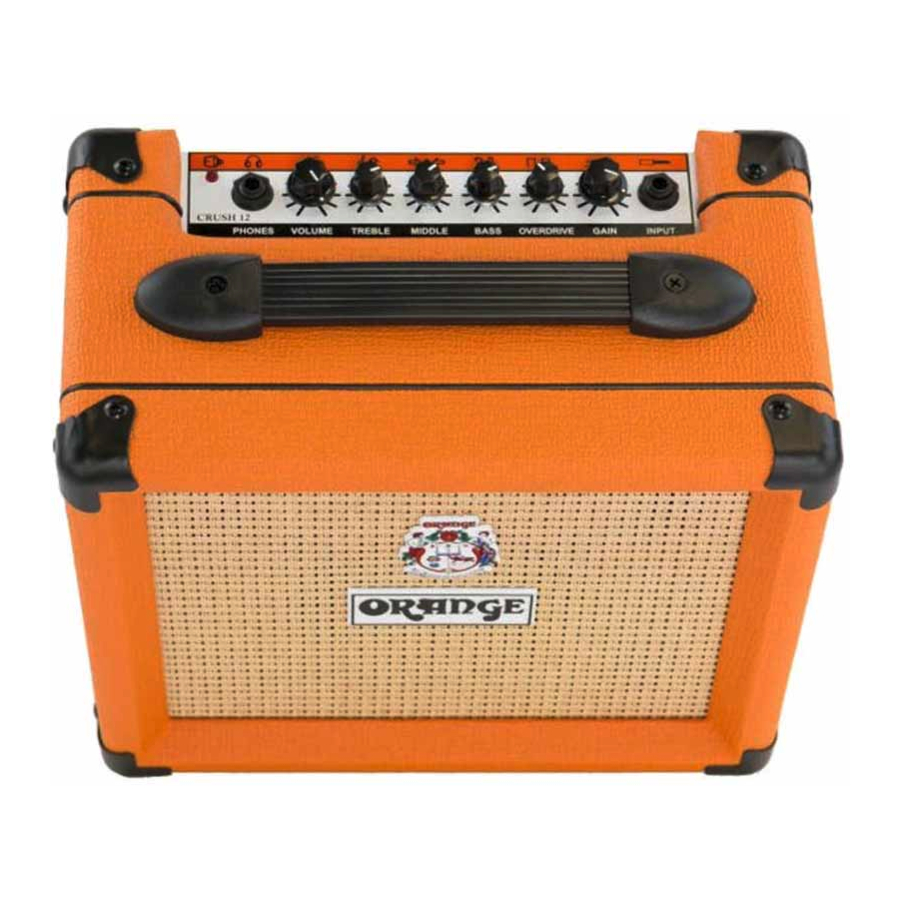

Orange CRUSH 12 - Versterker Handleiding
BELANGRIJKE VEILIGHEIDSINFORMATIE
- Lees deze instructies.
- Bewaar deze instructies.
- Neem alle waarschuwingen in acht.
- Volg alle instructies op.
- Gebruik dit apparaat niet in de buurt van water.
- Reinig alleen met een droge doek.
- Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
- Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
- Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
- Bescherm het netsnoer zodat er niet op gelopen of gekneld kan worden, vooral bij stekkers, gemakkelijke stopcontacten en het punt waar ze het apparaat verlaten.
- Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
- Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door omvallen te voorkomen.
- Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
- Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals de voeding het snoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
De bliksemflits met pijlpuntsymbool, binnen een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde 'gevaarlijke spanning' in de behuizing van het product die groot genoeg kan zijn om een risico op elektrische schokken voor personen te vormen.
Aansluitingen met het label "Speaker Outputs" (Luidsprekeruitgangen) moeten worden aangesloten op een luidsprekerkast met de aangegeven belastingswaarde, met behulp van een niet-afgeschermde tweeaderige kabel voor luidsprekergebruik, te allen tijde tijdens het gebruik.
Het uitroepteken in een gelijkzijdige driehoek en "WARNING" (WAARSCHUWING) zijn bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedieningsinstructies. Het niet opvolgen van de instructies zal leiden tot ernstig letsel of de dood.
PLAATS NOOIT VLOEISTOFFEN OP OF NABIJ HET PRODUCT!
Dit Orange product voldoet aan UL 60065:2001 (zevende editie) + A1:2005 + A2:2010 voor audio-, video- en soortgelijke elektronische apparaten. Gecertificeerd volgens CAN/CSA CAN/CSA-C22.2 nr. 60065:03
Dit Orange product voldoet aan de WEEE-richtlijn (2002/96/EG) markeringsvereiste. Dit aangebrachte productlabel geeft aan dat u dit elektrische/elektronische product niet bij het huishoudelijk afval mag gooien. Neem contact op met uw plaatselijke overheid voor meer informatie over uw dichtstbijzijnde erkende recyclingfaciliteit.
VOORDAT U UW APPARAAT GEBRUIKT
De spanningskeuzeschakelaar en de netzekering zijn in de fabriek ingesteld voor het land of de regio waarin dit Orange product bedoeld is om te worden verkocht. Om ernstige schade aan het product te voorkomen, moet u ervoor zorgen dat de nominale AC-netspanning die op het achterpaneel van het product is aangegeven, overeenkomt met de netspanning van uw AC-netingang voordat u de IEC-stroomkabel aansluit.
Als het product buiten de in de fabriek ingestelde regio moet worden gebruikt, zorg er dan voor dat de spanningskeuzeschakelaar op het achterpaneel is ingesteld op de juiste spanning voor het nieuwe land/de nieuwe regio en dat de juiste netzekering in de uittrekbare zekeringhouder onder de IEC-netingang is geplaatst.
De juiste waarde van de netzekering voor het product staat op het chassis (zie 'Kenmerken achterpaneel'). Gebruik alleen hetzelfde type en dezelfde waarde als gespecificeerd voor het product. Houd er rekening mee dat verschillende bedrijfsspanningen het gebruik van verschillende soorten netsnoeren en stekkers vereisen. Als u het niet zeker weet, neem dan contact op met uw Orange Dealer.

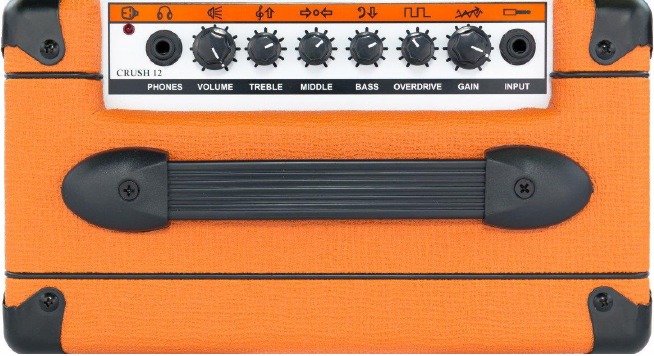

PANEELFUNCTIES
Power (Stroom)
Het stroomlampje gaat branden wanneer de Power schakelaar (achter) op ON (AAN) staat.
Volume
Past het algehele uitgangsvolume aan. Let op: met de Gain op nul is er geen geluid te horen.
Phones (Koptelefoon)
Sluit een koptelefoon aan via een stereo 1/4' jack voor stille oefensessies. De Phones uitgang heeft Cabinet Simulation en kan ook worden gebruikt om de versterker aan te sluiten op een mixer of opnameconsole. Vermijd het gebruik van een koptelefoon gedurende langere perioden op luide niveaus.
Input (Ingang)
Gebruik een kwalitatief goede afgeschermde instrumentkabel om uw instrument aan te sluiten op de Input jack-aansluiting.
Treble (Hoge tonen)
Past de hoge frequenties aan. Het verhogen van de Treble regelaar produceert helderdere tonen.
Middle (Midden)
Past de middenfrequenties aan. Het verhogen van de Middle regelaar produceert een 'vetter' geluid. Met hogere Overdrive instellingen, verlaag de middenfrequenties voor een meer 'uitgehold' modern geluid.
Bass (Bas)
Past de lage frequenties aan. Het verhogen van de Bass regelaar produceert diepere tonen.
Overdrive
Past het niveau van overdrive aan. Zet de Overdrive op nul voor schonere tonen. Hogere Overdrive instellingen voegen meer vervorming toe. Experimenteer met de Gain en Overdrive-regelaars voor een breed scala aan 'crunch'- en zwaar vervormde tonen.
Gain
Past het niveau van het ingangssignaal aan. Zet de Gain regelaar hoger met lagere instellingen op de Overdrive regelaar voor een klassieke vintage 'crunch'. Balanceer de Gain regelaar met de Volume regelaar om het gewenste uitgangsniveau te bereiken.

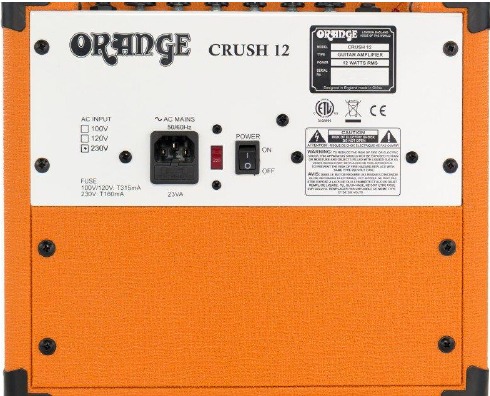

AC Mains Input (AC-netingang)
Raadpleeg 'Voordat u uw Versterker gebruikt'. Sluit de meegeleverde IEC-kabel aan op de AC-netingang. Zorg ervoor dat de aan/uit-schakelaar op OFF (UIT) staat voordat u de IEC-kabel aansluit.
Mains Fuse (Netzekering)
De netzekering bevindt zich in de uittrekbare lade onder de AC-netingang. Als de netzekering doorbrandt, vervang alleen door de exacte waarde voor uw regio. Als de netzekering blijft doorbranden, neem dan contact op met uw Orange dealer.
100V/120V: T315mA
230V: T160mA
Voltage Selector Switch (Spanningskeuzeschakelaar)
Raadpleeg 'Voordat u uw Versterker gebruikt'.
Power Switch (Aan/uit-schakelaar)
Zorg ervoor dat de volumeregelaars van de versterker op nul staan voordat u de stroom naar de versterker inschakelt. Schakel uit wanneer niet in gebruik.
GARANTIE
Orange versterkers vallen onder onze standaard fabrieksgarantie van 1 jaar vanaf de aankoopdatum, die fabricage- en componentdefecten dekt. Deze is niet overdraagbaar en is onderworpen aan de consumentenbeschermingswetten in het land van aankoop en de algemene voorwaarden van de distributeur. Een extra jaar kan worden toegevoegd door uw product online te registreren. Buizen en luidsprekers die bij een Orange versterker worden geleverd of afzonderlijk in onze online winkel worden gekocht, vallen 90 dagen vanaf de aankoopdatum onder de garantie.
De garantiestatus van elk Orange product is afhankelijk van het feit of het wordt gebruikt voor het beoogde doel in geschikte omstandigheden. Als fabrikant behouden wij ons het recht voor om de garantie te weigeren op elk Orange product dat op welke manier dan ook is misbruikt. De volledige algemene voorwaarden kunnen hier op onze webpagina worden bekeken.
REGISTREER NU OP www.orangeamps.com
ZEKERINGEN KUNNEN OP ELK MOMENT DOORBRANDEN
Orange versterkers zijn beschermd tegen schade veroorzaakt door inconsistente netspanning door verschillende zekeringen. We raden Orange gebruikers aan om een set reservezekeringen te hebben.
Ga voor meer informatie over onderhoud en voor accessoires en reserveonderdelen naar www.orangeamps.com
