Yamaha DTXPRESS IV - Special Set V2 Montage

Introductie

Deze handleiding beschrijft de standaardmontage van de DTXPRESS IV Special Set V2.
Na het monteren van de onderdelen en het aansluiten van de kabels zoals weergegeven in Figuur 1, is de unit klaar om te worden ingeschakeld.

* Om de unit te monteren, zorg ervoor dat u de volgende drie pakketten heeft:

• RS85 (Rack System)
• DTP4K2SP (Pad Set)
• DTXP4 (Trigger Module)

Leg voor de montage van de unit een drummat (apart verkrijgbaar) neer.
Leg voor de montage van de unit een drummat op de vloer. U kunt ook, om beschadiging van uw vloer te voorkomen, het karton van de meegeleverde verpakkingen, enz. op de vloer leggen voordat u de twee onderdelen in de cirkels in Figuur 1 monteert.

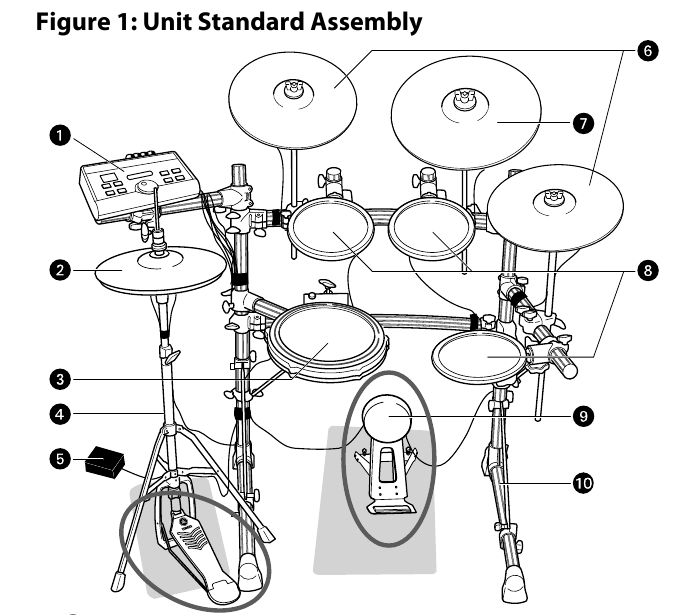

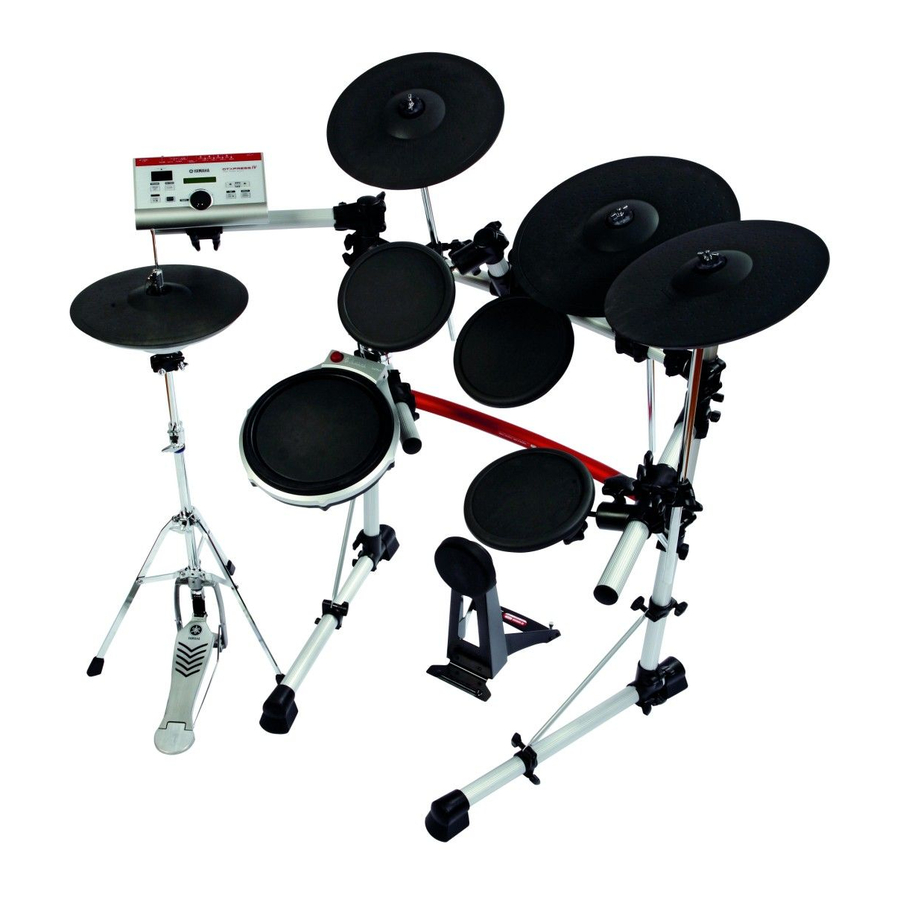

Overzicht van het apparaat

1. DTXP4 (Drum Trigger Module)
2. RHH135 (Real Hi-Hat Pad)
3. TP100 (3-zone Drum Pad)
4. HS650A (Hi-Hat Stand)
5. AC Adaptor
6. PCY135 (3-zone Cymbal Pad)
7. PCY155 (3-zone Cymbal Pad)
8. TP65 (Drum Pad)
9. KP65 (Kick Pad)
10. RS85 (Rack System)

VOORZORGSMAATREGELEN

Lees voor gebruik deze montagehandleiding en gebruik dit product op een veilige en correcte manier. Vooral in het geval van kinderen en jonge gebruikers, moeten ouders of een instructeur de kinderen de juiste manier leren om het apparaat te gebruiken.

Als dit symbool wordt genegeerd en de apparatuur onjuist wordt gebruikt, kunnen er dodelijke verwondingen aan personen of ernstige schade optreden.

• Laat kleine kinderen dit product niet zelf monteren of opzetten, anders kunnen ze gewond raken. Monteer dit product altijd onder toezicht van een volwassene.
• Wees voorzichtig met de randen van de bekkens en de tomhouders. De scherpe uiteinden van de houders kunnen letsel veroorzaken.
• Wees voorzichtig met de randen van de sporen die aan de basis zijn bevestigd. De scherpe uiteinden van de sporen kunnen letsel veroorzaken.
• Als dit product wordt gebruikt met het racksysteem of een bekkenstandaard, zorg er dan voor dat alle bouten goed vastzitten. Draai ook, bij het aanpassen van de hoogte of hoek, de bouten niet plotseling los. Losse bouten kunnen ertoe leiden dat het rek omvalt of dat er onderdelen vallen, wat letsel kan veroorzaken.
• Zet het product altijd op een vlakke en stevige ondergrond. Plaatsing op een hellende, onstabiele ondergrond of op treden kan ertoe leiden dat het product onstabiel is en kan omvallen.
• Let bij het plaatsen van het product goed op de hantering en plaatsing van kabels. Onzorgvuldig geplaatste kabels kunnen ervoor zorgen dat de gebruiker en anderen struikelen en vallen.
• Wijzig het product niet. Dit kan leiden tot letsel of schade/verslechtering van het product.
• Ga niet op het rek zitten of staan. Het rek kan omvallen of beschadigd raken, wat letsel kan veroorzaken.

Als dit symbool wordt genegeerd en de apparatuur onjuist wordt gebruikt, bestaat er gevaar voor letsel aan personen die de apparatuur hanteren en kan er materiële schade ontstaan.

• Let op uw vingers bij het afstellen van klemmen. Ze kunnen bekneld raken, wat letsel kan veroorzaken.
• Zorg ervoor dat u de stekker vasthoudt, niet de kabel, bij het aansluiten of loskoppelen van de kabel. Plaats ook nooit zware of scherpe voorwerpen op de kabel. Het uitoefenen van overmatige kracht op de kabel kan leiden tot schade aan de kabel, zoals het doorsnijden van de draden, enz.
• Ga niet op het product staan of plaats er zware voorwerpen op. Dit kan leiden tot schade.
• Wees voorzichtig met pijpuiteinden, in de pijp en schroefuiteinden. Metaalschilfers, enz. kunnen uw vingers verwonden.
• Steek uw handen of voeten niet onder het voetpedaal of de voetschakelaar. Ze kunnen bekneld raken, wat letsel kan veroorzaken.
• Gebruik of bewaar het product niet op plaatsen met extreem hoge temperaturen (plaatsen in direct zonlicht, dicht bij een verwarming, in een gesloten auto, enz.) of hoge luchtvochtigheid (badkamer, buiten op een regenachtige dag, enz.). Dit kan leiden tot vervorming, verkleuring, schade of verslechtering.
• Gebruik bij het reinigen van het product geen benzeen, thinner of alcohol, omdat dit kan leiden tot verkleuring of vervorming. Veeg af met een zachte doek of een vochtige doek die grondig is uitgewrongen. Als het product vuil of plakkerig is, gebruik dan een neutraal reinigingsmiddel op een doek en veeg af met een vochtige doek die grondig is uitgewrongen om eventuele resten van het reinigingsmiddel te verwijderen. Let er ook goed op dat het water en het reinigingsmiddel niet in contact komen met de kussens die in het product worden gebruikt; dit kan leiden tot verslechtering.
• Bevestig geen akoestische drums aan het elektronische drumrek. Klemmen kunnen beschadigd raken en drums kunnen vallen, wat letsel kan veroorzaken.

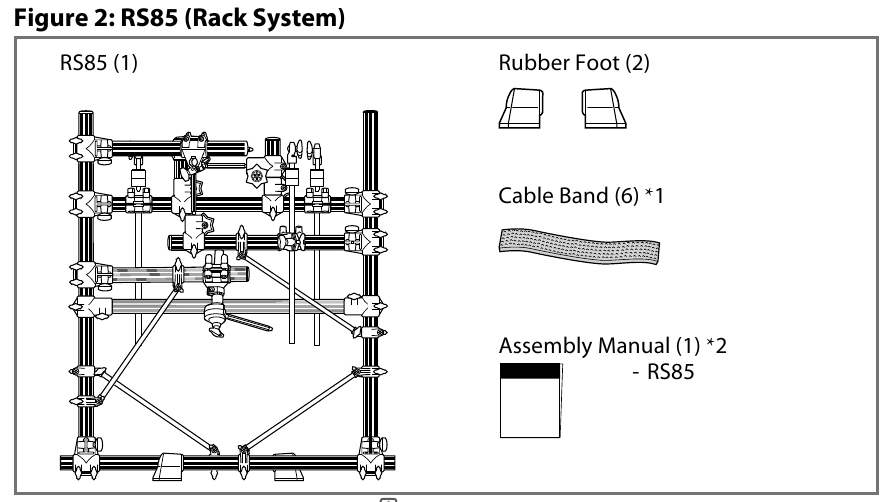

De inhoud van RS85 controleren

Open het RS85 (Rack System) pakket en controleer de inhoud.

*1 Gebruik kabelbinders om kabels aan pijpen te binden in 6 Aansluiten op een stroombron". (Er zijn reservebanden inbegrepen.)
*2 Niet deze handleiding.

Het racksysteem monteren

1. Haal het racksysteem uit de verpakking en verwijder alle demping. Verwijder de noppenfolie op de buizen tijdens het monteren van het racksysteem.

   De pijpuiteinden kunnen uw vingers verwonden.

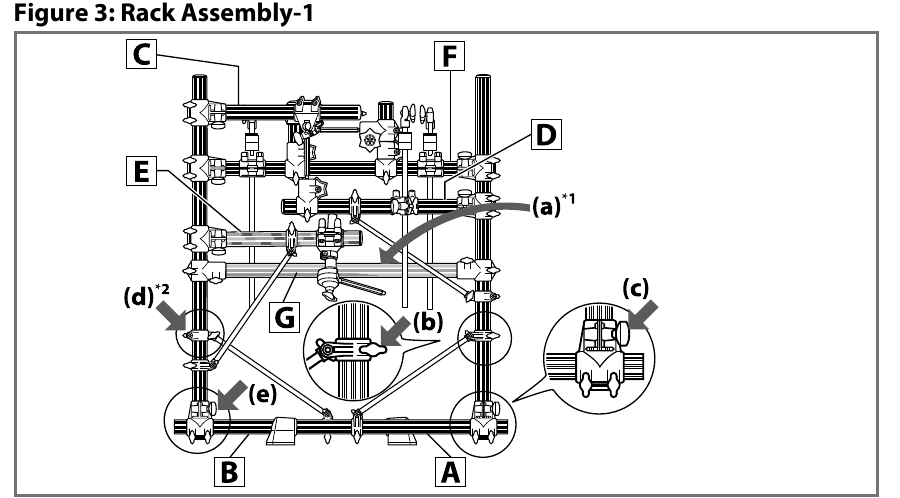

2. Zie Figuur 3. Zet het racksysteem op, met het YAMAHA-logo label (a) op de rode gebogen pijp G gericht naar de tegenovergestelde kant van u. Ondersteun het racksysteem met uw linkerhand en draai de twee knoppen (b) en (c) aan uw rechterkant los.

   *1 YAMAHA-logo label op de rode gebogen pijp is gericht naar de tegenovergestelde kant.
   *2 De knop bevindt zich aan de tegenovergestelde kant van de pijp.

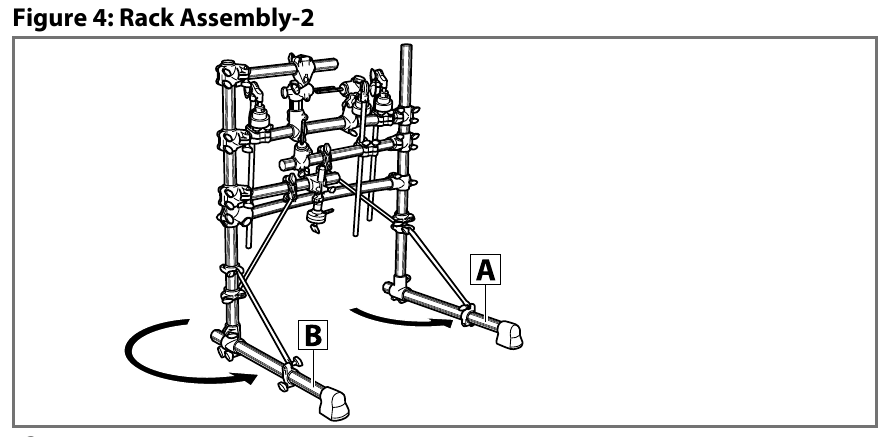

3. Zie Figuur 4. Beweeg de poot aan uw rechterkant (pijp A) in tegenwijzerzin totdat deze ongeveer 90 graden is van de rode gebogen pijp met het YAMAHA-logo label. Draai de twee knoppen die in stap 2 zijn losgedraaid vast en zet de positie van pijp A vast.

4. Zie figuur 3 nogmaals. Draai de twee knoppen (d) en (e) aan uw linkerkant los. De knop (d) bevindt zich aan de tegenovergestelde kant van de pijp.
5. Zie Figuur 4 nogmaals. Beweeg de poot aan uw linkerkant (pijp B) helemaal rond de staande verticale pijp in tegenwijzerzin totdat deze parallel loopt aan pijp A. Draai de twee losgedraaide knoppen vast en zet de positie van de pijp vast.

   Zorg ervoor dat u de pijp in tegenwijzerzin beweegt. Als u hem in wijzerzin beweegt, kunnen de smalle pijpen botsen en buigen.
   * In de volgende stappen draait u eerst de knoppen los, bepaalt u de positie van de pijp en draait u vervolgens de knoppen vast. Wees voorzichtig om de knoppen niet te strak aan te draaien. Voor betere prestaties kunt u kleine aanpassingen maken voor elk onderdeel van de unit met de knoppen nadat de montage is voltooid.

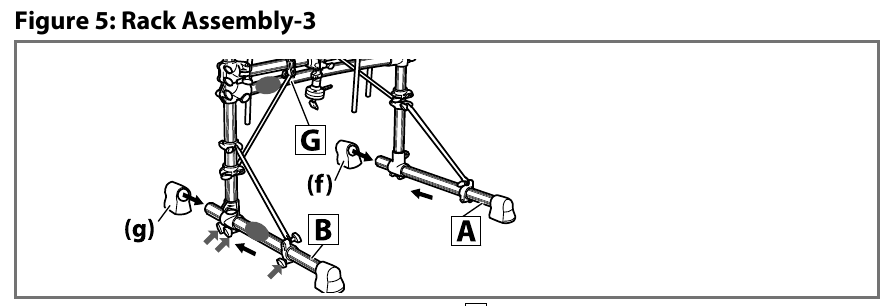

6. Zie Figuur 5. Draai de drie knoppen van pijp B los, die zich links onderaan en aan de tegenovergestelde kant van u bevinden (weergegeven met ). Houd het gebied van pijp G en B vast, weergegeven met , en schuif pijp B zodat het verdere uiteinde van pijp B ongeveer 7 cm naar buiten schuift vanaf het verbindingsdeel met de staande verticale pijp. Draai op dezelfde manier de drie knoppen van pijp A los, die zich rechts onderaan en aan de tegenovergestelde kant van u bevinden. Schuif pijp A zodat het verdere uiteinde van pijp A ongeveer 7 cm naar buiten schuift vanaf het verbindingsdeel met de staande verticale pijp. Draai de zes losgedraaide knoppen vast en zet de positie van pijpen A en B vast.


7. Plaats de rubber voet op elk verder uiteinde van pijp A en B.

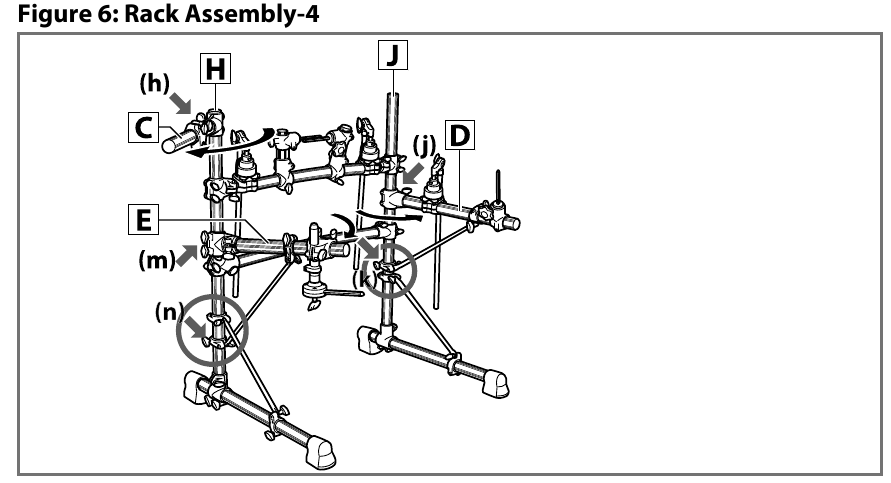

8. Zie Figuur 6. Draai de twee knoppen ((h) linksboven) los die zijn uitgelijnd aan de basis van pijp C en beweeg pijp C iets naar buiten in wijzerzin. Draai de twee losgedraaide knoppen vast en zet de positie van pijp C vast.


9. Draai de twee knoppen ((j) in het midden rechts) los die zijn uitgelijnd aan de basis van pijp D en de knop ((k) rechtsonder) van de smalle pijp die pijp D ondersteunt. Beweeg pijp D in tegenwijzerzin totdat deze ongeveer 90 graden is van de rode gebogen pijp met het YAMAHA-logo label. Draai de drie losgedraaide knoppen vast en zet de positie van pijp D en de smalle pijp die deze ondersteunt vast.

10. Draai de twee knoppen ((m) in het midden links) los die zijn uitgelijnd aan de basis van pijp E en de knop ((n) linksonder) op de smalle pijp die pijp E ondersteunt, en beweeg pijp E in wijzerzin totdat deze ongeveer 45 graden is van de rode gebogen pijp met het YAMAHA-logo label. Draai de drie losgedraaide knoppen vast en zet de positie van pijp E en de smalle pijp die deze ondersteunt vast.

    De pijpen kunnen buigen wanneer het gebied dat wordt weergegeven in botst.

11. Controleer of het hele racksysteem stabiel is. Houd het bovenste gedeelte van de verticale pijp H en J vast en schud ze. Als het racksysteem onstabiel is, draai dan de knoppen die in de stappen 2 tot en met 5 zijn vastgedraaid opnieuw vast.

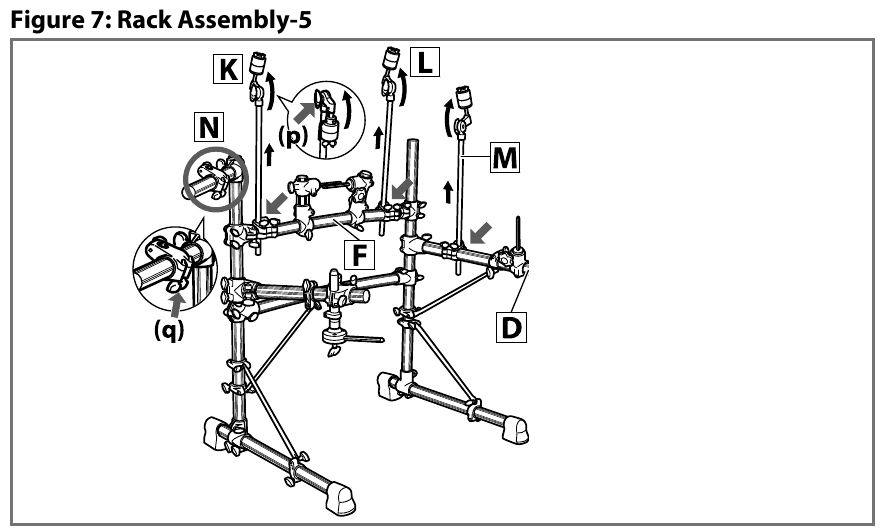

12. Zie Figuur 7. Draai de knoppen van de bekkenhouders K, L en M aan de rechter- en linkerkant los (weergegeven met aan de tegenovergestelde kant van pijp F en D) en trek de bekkenhouders verticaal omhoog tot de hoogte die wordt weergegeven. Draai de losgedraaide knoppen vast en zet de posities van de bekkenhouders vast.


13. Draai de vleugelbout (p) van de bekkenhouder K los en zet het bovenste deel van de bekkenhouder op. Draai de losgedraaide vleugelbout vast en zet de positie van de bekkenhouder K vast. Zet het bovenste deel van de bekkenhouders L en M op dezelfde manier op.

14. Draai de twee knoppen (q) los die zijn uitgelijnd langs de pijp met het Trigger Module-bevestigingsdeel N.
    Pas het Trigger Module-bevestigingsdeel N aan zodat het bedieningspaneel diagonaal naar uw zijde omhoog wijst wanneer het is ingesteld. Houd het Trigger Module-bevestigingsdeel N stevig vast en draai het geleidelijk. Draai de twee losgedraaide knoppen vast en zet de positie van het Trigger Module-bevestigingsdeel N vast.

De inhoud van de Pad Set en de Trigger Module controleren

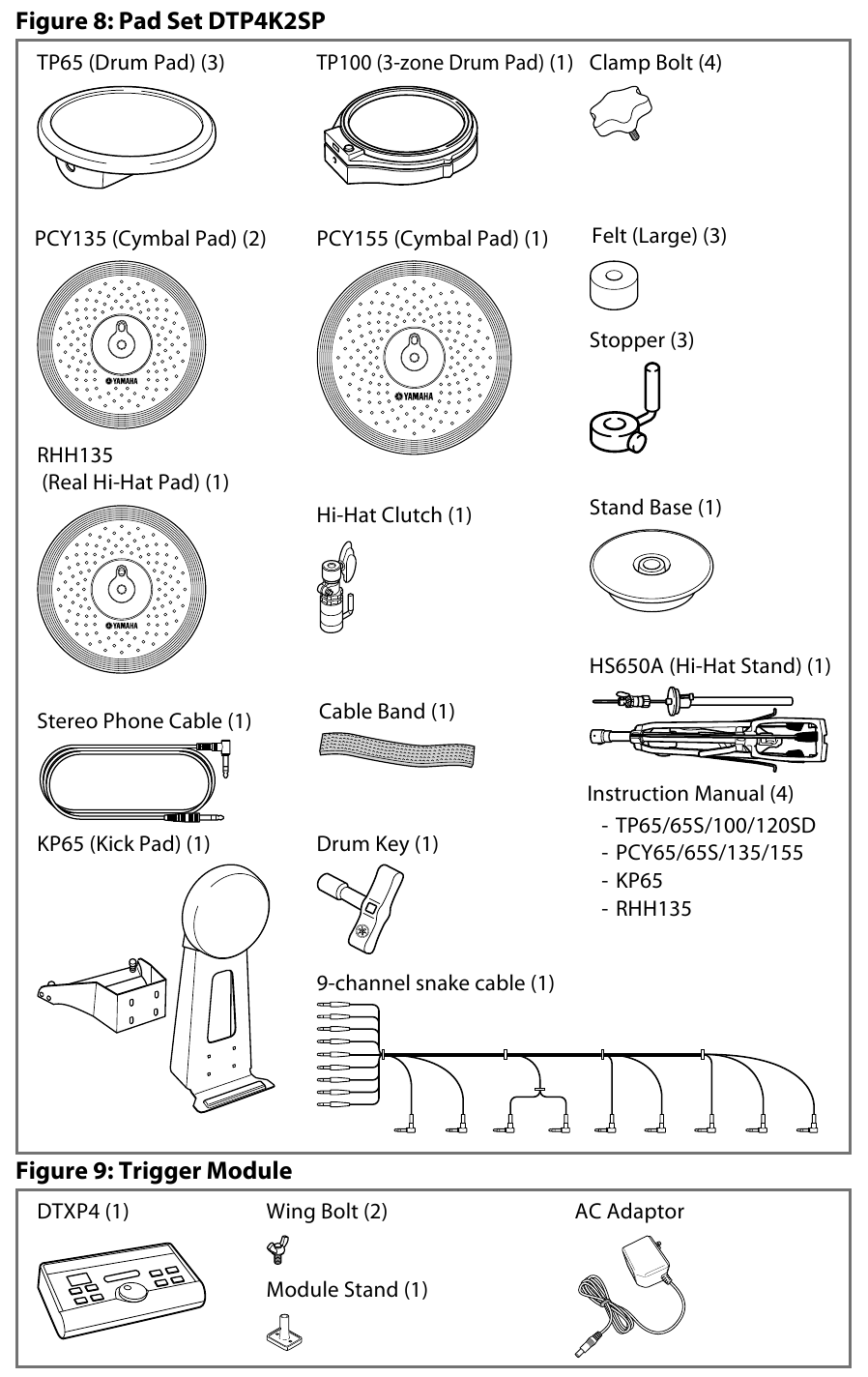

Open de DTP4K2SP (Pad Set) en Trigger Module-verpakking en controleer de inhoud.

De pads en de triggermodule op het racksysteem monteren

Monteer de pads en de triggermodule op het racksysteem. Plaats vervolgens de kickpad en de hi-hat.

De TP65 (drumpads) en TP100 (3-zone drumpad) op het racksysteem monteren

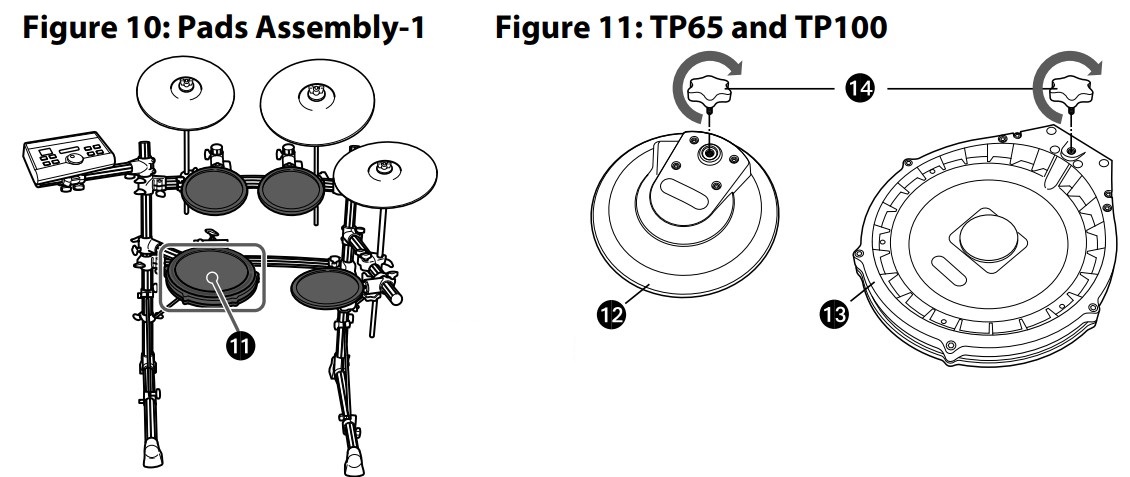

1. Zie Figuur 11.
   Bevestig de klembouten (14) op de TP65's (12) en TP100 (13). Draai de klembouten elk vijf tot zes slagen vast.

   11. TP100
   12. TP65 (achterkant)
   13. TP100 (achterkant)
   14. Klembout

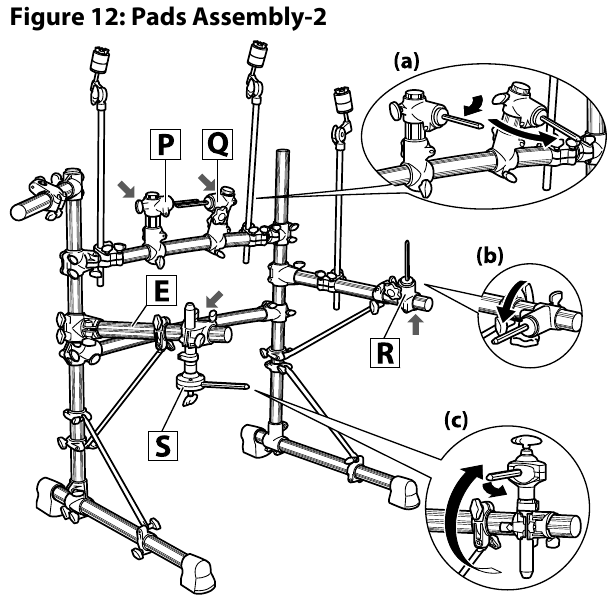

2. Zie Figuur 12. Draai de knoppen van de tomhouders P en Q in het midden van het racksysteem los (weergegeven met ). Verplaats de tomhouders zoals weergegeven in Figuur 12-(a). Draai vervolgens de knoppen vast en zet de positie van de tomhouders P en Q vast.

3. Draai de knop van de tomhouder R aan de rechterkant los (weergegeven met ). Verplaats de tomhouder naar binnen zoals weergegeven in Figuur 12-(b). Draai de knoppen vast en bevestig de tomhouder stevig in een positie waar deze iets naar beneden wijst.
4. Bevestig de TP65 (drumpad) aan de tomhouder P zoals weergegeven in Figuur 13. Draai de klembout vast en bevestig de drumpad TP65 stevig.


   15. Tomhouder

   16. Klembout

5. Zie opnieuw Figuur 12. Herhaal stap 3 en 4 op dezelfde manier voor tomhouder Q in het midden van het racksysteem en voor tomhouder R aan de rechterkant, en bevestig de TP65 (drumpad) aan elke tomhouder.
6. Draai de knoppen van de snarehouder S aan de linkerkant los (weergegeven met ). Draai de snarehouder S zoals weergegeven met de grote pijl in Figuur 12-(c) en zet hem verticaal op. Draai de metalen staaf aan de bovenkant zoals weergegeven met de kleine pijl in Figuur 12-(c) totdat deze iets meer naar buiten wijst dan pijp E .
7. Bevestig de 3-zone drumpad TP100 aan de snarehouder S die in stap 6 is opgesteld. Draai de klembout vast en bevestig de 3-zone drumpad TP100 stevig.

De PCY135 en PCY155 (bekkenpads) op het racksysteem monteren

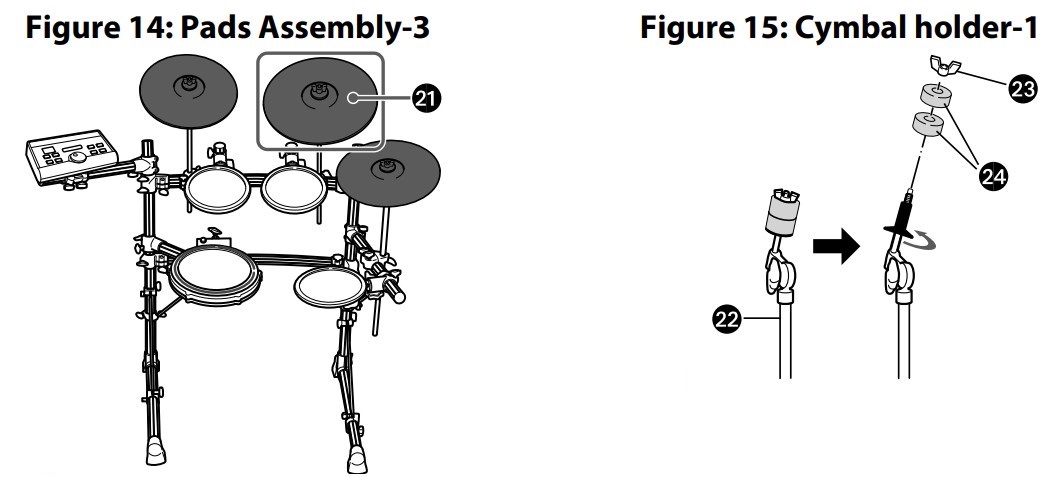

1. Zie Figuur 15. Verwijder de vleugelmoer (23) en de twee vilten ringen (24) van de bekkenhouder (22). Draai vervolgens het zwarte plastic onderdeel tegen de klok in en verwijder het.

   21. PCY155
   22. Bekkenhouder
   23. Vleugelmoer
   24. Vilten ring

2. Zie Figuur 16. Bevestig de stopper aan de bekkenhouder en zet hem vast in een positie waarin het L-vormige deel van de stopper zich aan de tegenoverliggende zijde van je bevindt. Gebruik de drumsleutel (26) om de positie van de stopper (25) vast te zetten en draai de sleutelbout (27) stevig aan.

   25. Stopper
   26. Drumsleutel
   27. Sleutelbout
3. Zie Figuur 17. Bevestig het zwarte plastic onderdeel dat in stap 1 is verwijderd aan de bekkenhouder en draai het met de klok mee vast.

4. Bevestig een van de vilten ringen die in stap 1 zijn verwijderd aan de bekkenhouder. De andere vilten ring wordt niet gebruikt binnen de standaardmontage die in deze handleiding wordt beschreven.

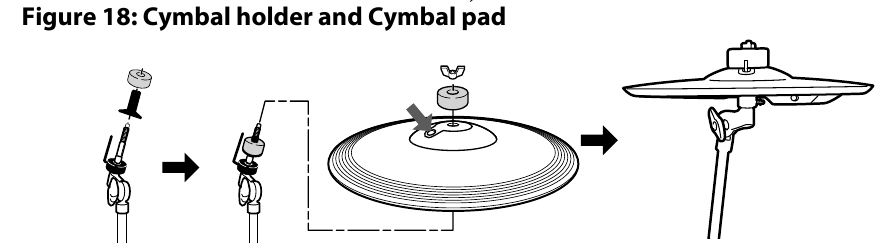

5. Zie Figuur 18. Steek het uiteinde van het L-vormige deel van de stopper in het ovaalvormige gat op de bekkenpad (weergegeven met ) om de bekkenpad op de bekkenhouder te plaatsen.

   * Bekkenpad PCY135 lijkt erg op Real High-Hat Pad RHH135. Controleer het onderdeelnummer op de achterkant.
6. Bevestig het meegeleverde rondvormige vilt met een grote gatdiameter aan de bekkenhouder, bevestig vervolgens de vleugelmoer die in stap 1 is verwijderd en draai deze vast. Draai de vleugelmoer vast totdat je zeker weet dat de bekkenpad is bevestigd. De bekkenpad is ontworpen om te schudden wanneer je op het oppervlak slaat, zelfs wanneer de vleugelmoer stevig is vastgedraaid.

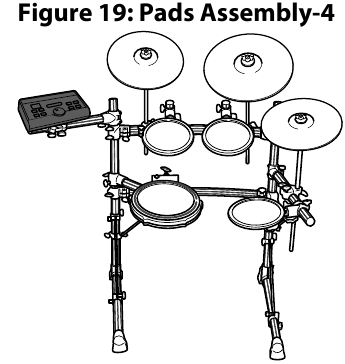

De DTXP4 (triggermodule) monteren

1. Bevestig de module-standaard (29) aan de achterkant van de DTXP4 (30) met behulp van de vleugelmoeren (28).



28. Vleugelmoer
29. Module-standaard
30. DTXP4 (achterkant)

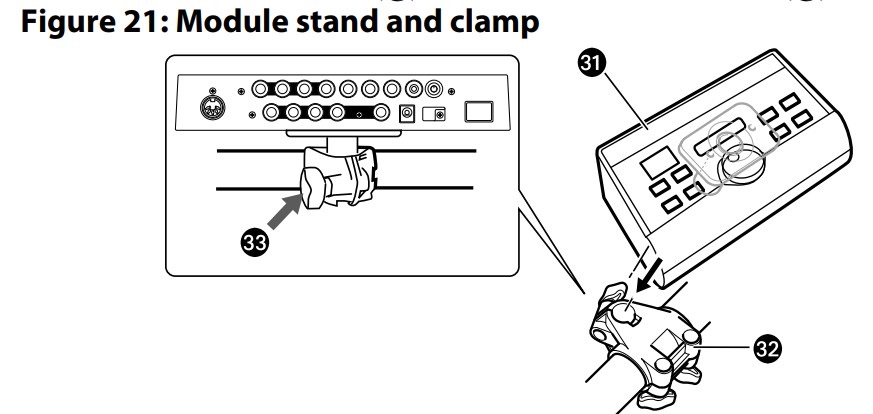

2. Bevestig de module-standaard (31) aan de klem (32). Draai de knop (33) vast en zet de positie vast.

   31. DTXP4 + Module-standaard
   32. Klem
   33. Knop

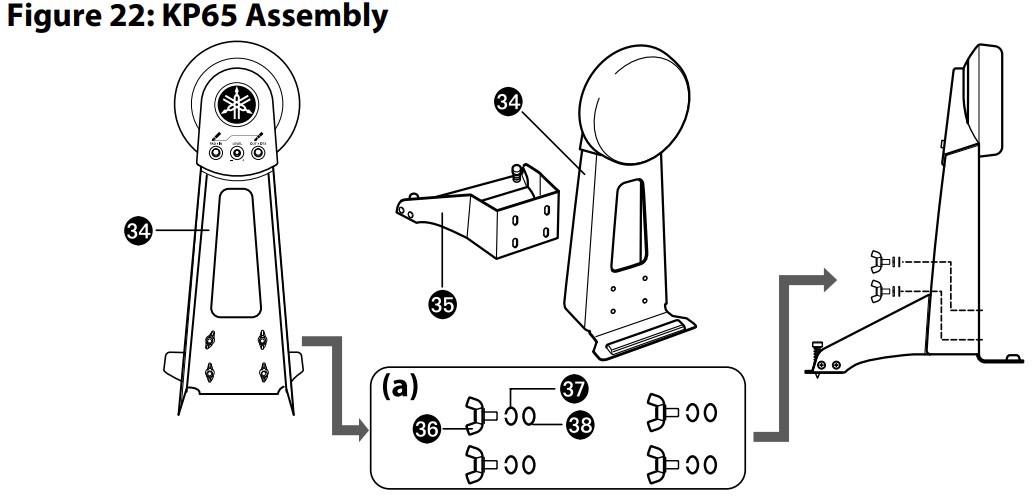

De KP65 (kickpad) monteren

1. Als er geen drummat (apart verkrijgbaar) beschikbaar is, leg dan een karton op de vloer om krassen op het oppervlak te voorkomen.
2. Verwijder de vleugelbout (36), de veerring (37) en de ring (38) van de behuizing (34) en houd de vier sets in de buurt in de verwijderde volgorde.

   34. Behuizing
   35. Basis
   36. Vleugelbout
   37. Veerring
   38. Ring

   * Als de vleugelbout, de veerring en/of de ring van elkaar zijn gescheiden, zet ze dan vast ze zoals afgebeeld in Figuur 22-(a).
3. Plaats de basis (35) op de behuizing (34) en bevestig ze met behulp van de vleugelbout, de veerring en de ring die in stap 2 zijn verwijderd.

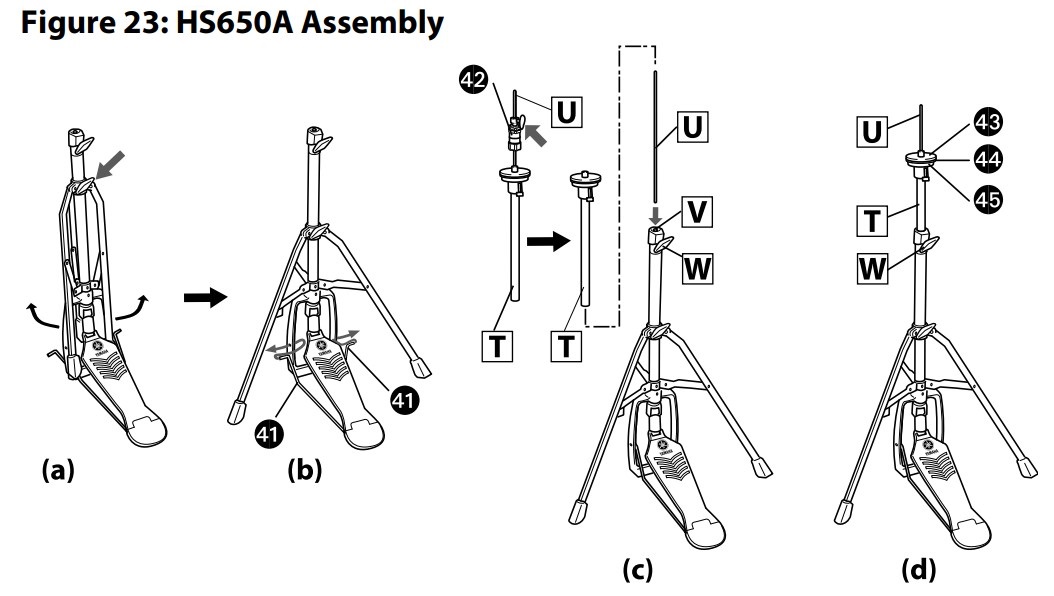

De HS650A (hi-hat standaard) monteren

1. Als er geen drummat (apart verkrijgbaar) beschikbaar is, leg dan een karton op de vloer om krassen op het oppervlak te voorkomen.
2. Draai de vleugelbout van de hi-hat standaard los (weergegeven met in Figuur 23-(a)).
   41. RadiusstangHi-Hat koppeling
   42. Vilten ring
   43. Bekkensteunplaat
   44. Bekkensteun
3. Spreid de poten van het statiefdeel van de hi-hat standaard uit totdat deze stabiel staat. Draai de vleugelbout vast die in stap 2 is losgedraaid.
4. Steek de radiusstang (41) in het gat van het frame zoals weergegeven in Figuur 23-(b).
5. Draai de vleugelbout van de hi-hat koppeling (42) los (weergegeven met in Figuur 23-(c)).
   * De hi-hat koppeling wordt niet gebruikt binnen de standaardmontage die in deze handleiding wordt beschreven. Gebruik de hi-hat koppeling die is meegeleverd in RHH135.
6. Trek de hi-hat as U uit pijp T .
7. Steek de hi-hat as U die in stap 6 is verwijderd in de moer V die in Figuur 23-(c) wordt weergegeven.
8. Steek pijp T van bovenaf in de hi-hat as U. Draai de vleugelbout W vast op de positie waar de bekkensteunplaat zich in het middelste gedeelte van de hi-hat as U bevindt.
9. Verwijder de vilten ring (43) en de bekkensteunplaat (44) die boven de bekkensteunplaat zijn bevestigd. Ze worden niet gebruikt binnen de standaardmontage die in deze handleiding wordt beschreven.
10. Plaats de real hi-hat pad RHH135.

* Zie voor de volgende stap "Instellen" in de RHH135 gebruikershandleiding.

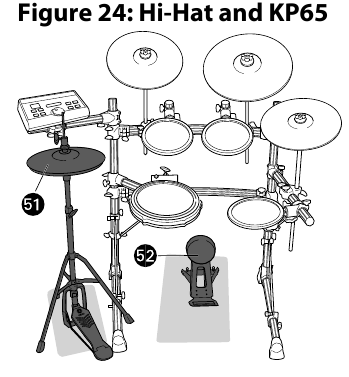

De hi-hat en KP65 (kickpad) installeren

51. Hi-Hat
52. KP65 (Kickpad)

1. Als er geen drummat (apart verkrijgbaar) beschikbaar is, leg dan een karton op de vloer om krassen op het oppervlak te voorkomen.
2. Plaats de hi-hat (51) aan de linkerkant van de RS85 (racksysteem).
3. Plaats de KP65 (kickpad) (52) in het onderste midden van het racksysteem.

De pads aansluiten op de triggermodule

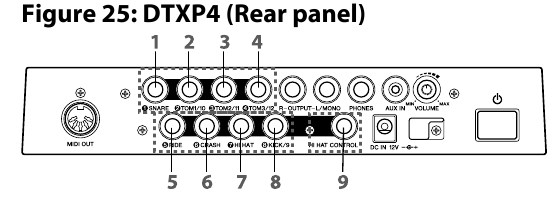

Sluit de uitgangsaansluitingen van de pad en de ingangsaansluitingen van de triggermodule aan met de 9-kanaals slangenkabel.

1. SNARE (Snare)
2. TOM 1
3. TOM 2
4. TOM 3
5. RIDE
6. CRASH
7. HI HAT
8. KICK
9. HH CON (HI HAT CONTROL) (Hi-Hat controle)

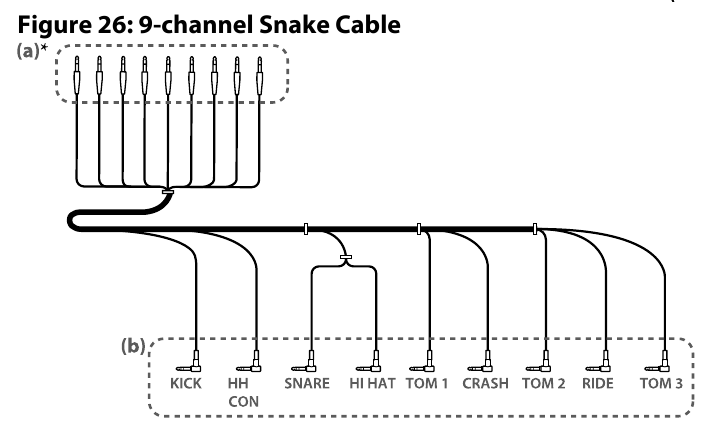

1. Steek de rechte stekkers (Figuur 26-(a)) van de 9-kanaals slangenkabel in de ingangsaansluitingen op het achterpaneel van de triggermodule. Voor standaardmontage sluit je de rechte stekkers aan op de ingangsaansluitingen in overeenstemming met de indicatie op elk label.


   * Elke rechte stekker is gelabeld met de ingangsaansluitingen waarop ze moeten worden aangesloten.

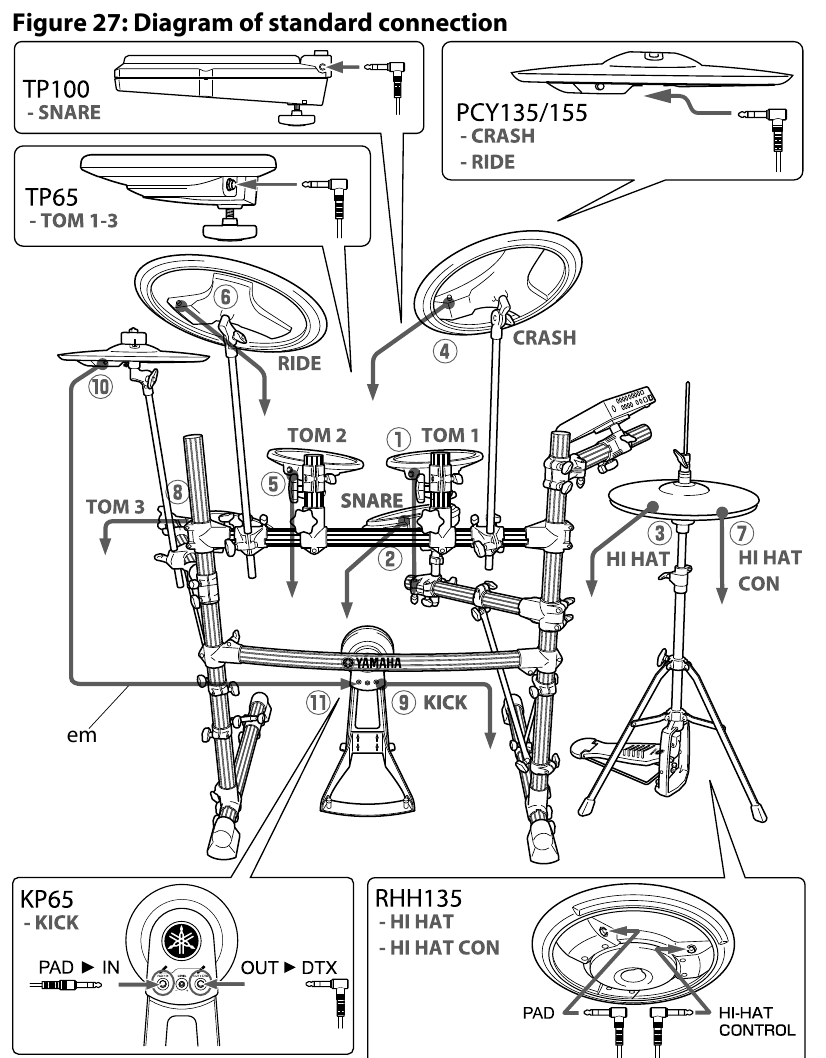

2. Steek de L-vormige stekkers (Figuur 26-(b)) van de 9-kanaals slangenkabel in elke bijbehorende pad. Het wordt aanbevolen om de kabels in volgorde van de in Figuur 27 weergegeven nummers o aan te sluiten (van de kortste kabel tot de langste kabel).


   53. Stereo telefoonkabel

3. Steek het L-vormige stekkeruiteinde van de stereo telefoonkabel in de bekkenpad PCY135 (10 in Figuur 27). Steek het rechte stekkeruiteinde van de stereo telefoonkabel in de PAD IN-aansluiting van de kickpad KP65 (11).

Aansluiten op een stroombron

Sluit de AC-adapter aan op de DTXP4.

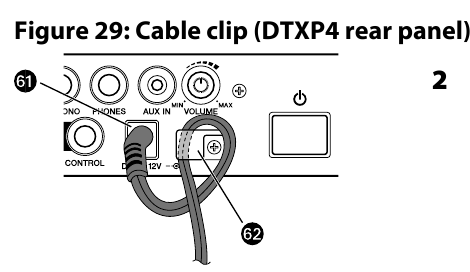

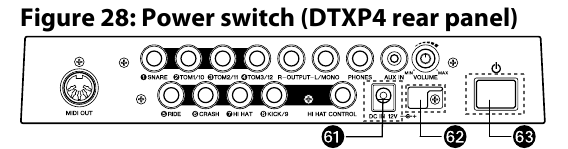

1. Zorg ervoor dat de stroom is uitgeschakeld (de Standby/ On schakelaar ( 63 ) staat in de standby-stand ( )).

61. Stroomaansluiting (DC IN 12V)
62. Kabelklem
63. Aan/uit-schakelaar (Power switch)

2. Bevestig de AC-adapter om aan te sluiten op een stroombron. Steek de DC-stekker in de stroomaansluiting (61 ) en draai de kabel om de kabelklem (62 ) om te voorkomen dat de DC-stekker eruit valt.

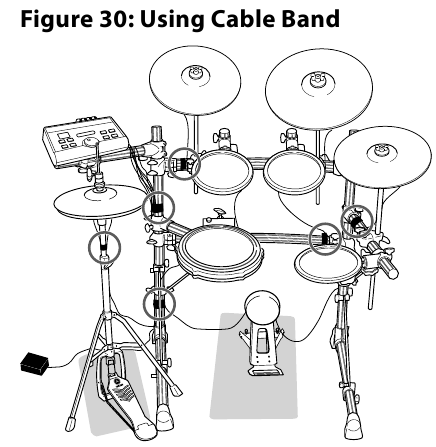

3. Gebruik de kabelbinders om de kabels aan de buizen te bevestigen op de zes punten die met de cirkels zijn aangegeven.

   * Als de kabel slap hangt, kan dit uw prestaties belemmeren.

De montage is nu voltooid.

*Om het daadwerkelijke geluid te controleren, sluit u het apparaat aan op een versterkte luidspreker of een hoofdtelefoon voordat u de stroom inschakelt.

U.R.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation
©2009 Yamaha Corporation
