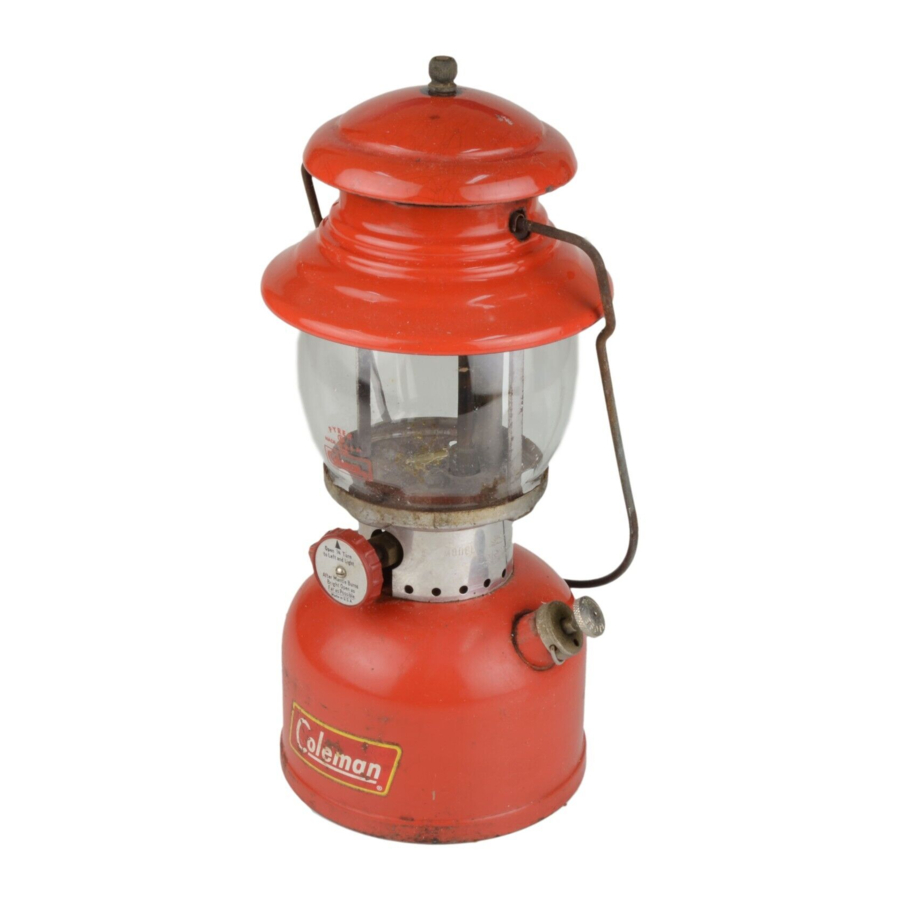

Coleman 200A - Lantern Handleiding
GEBRUIK ALTIJD DE JUISTE BRANDSTOF
Stoffen in benzine die niet verdampen, vormen gom in de generator van uw lantaarn. De levensduur van uw lantaarn en generator hangt sterk af van het type brandstof dat u gebruikt.
Gebruik alleen Coleman Stove and Lantern Fuel, of schone witte benzine. Gebruik nooit brandstof die loodverbindingen of smeeroliën bevat. Bewaar uw brandstof in een schone, gesloten metalen container. (Glazen containers zijn gevaarlijk - kunnen breken.)
Als Coleman Stove an Lantern Fuel of "witte" benzine niet direct beschikbaar is, zullen de meeste oliemaatschappijen u graag vertellen waar u het kunt verkrijgen.
OM DE TANK TE VULLEN
Sluit de brandstofklep stevig naar rechts. Verwijder de vuldop en vul de lantaarn met 1 3/5 pint verse, schone brandstof. Gebruik nooit brandstof die loodverbindingen of smeeroliën bevat. De lantaarn moet tijdens het vullen waterpas staan. Brandstof voor de lantaarn kan worden gefilterd door verschillende lagen fijn geweven doek of, handiger, een nr. 0 Coleman Filtertrechter. Plaats na het vullen de vuldop terug en draai hem stevig vast met uw vingers.
Verwijder nooit de vuldop terwijl de lantaarn brandt, of in de buurt van open vuur of extreme hitte.
POMPEN
De brandstofklep en vuldop moeten stevig gesloten zijn. Draai de pompplunjer twee slagen naar links. Plaats uw duim over het kleine gat in het uiteinde van de pompplunjer en pomp 35 tot 40 volledige slagen lucht in de lantaarn. Goede druk is belangrijk. Draai nu de pompplunjer helemaal naar rechts tot hij vastzit en duw hem helemaal naar beneden. Smeer het pompleer af en toe om het zacht en soepel te houden.
COLEMAN KOUSJES BEVESTIGEN
Verwijder de kogelmoer helemaal bovenop de lantaarn. Til de ventilator eraf en haal de Pyrex glazen bol eruit.
Bind de kous rond de groef in de branderkap (zie tekening). De platte kant van de kous moet naar de generator zijn gericht. Verdeel de vouwen van de kous gelijkmatig aan de bovenkant en knip overtollig touw af. Brand de kous volgens de instructies op de kousenvelop.
GEBRUIK ALTIJD ORIGINELE COLEMAN KOUSJES
Dit zijn de perfecte functionele tegenhanger van de generator, luchtinlaat en mengkamer van Coleman-lantaarns. Verzadigd met hoogwaardige, lichtgevende chemicaliën, zijn ze significant ontworpen in vorm, grootte en weefsel om te gloeien met maximale helderheid in een type verlichting dat de natuurlijke daglicht benadert. Verstevigde bodems en afwezigheid van zijnaden geven ze een langere levensduur. Vochtbestendig en gedenitreerd tegen aantasting. Om er zeker van te zijn dat u de uniforme Coleman-kwaliteit krijgt, zoekt u naar de Coleman-naam die op originele Coleman-kousjes is gestempeld.
Laat afkoelen na het uitbranden voordat u de lantaarn aansteekt. Een goede luchtdruk in de lantaarn helpt om hem vorm te geven en 30 minuten branden bij de eerste ontsteking zal zijn sterkte helpen.
AANSTEKEN
Draai de reinigingsnaaldhendel aan de basis van het frame. Verschillende slagen reinigen de generatortip. Laat de hendel naar beneden wijzen.

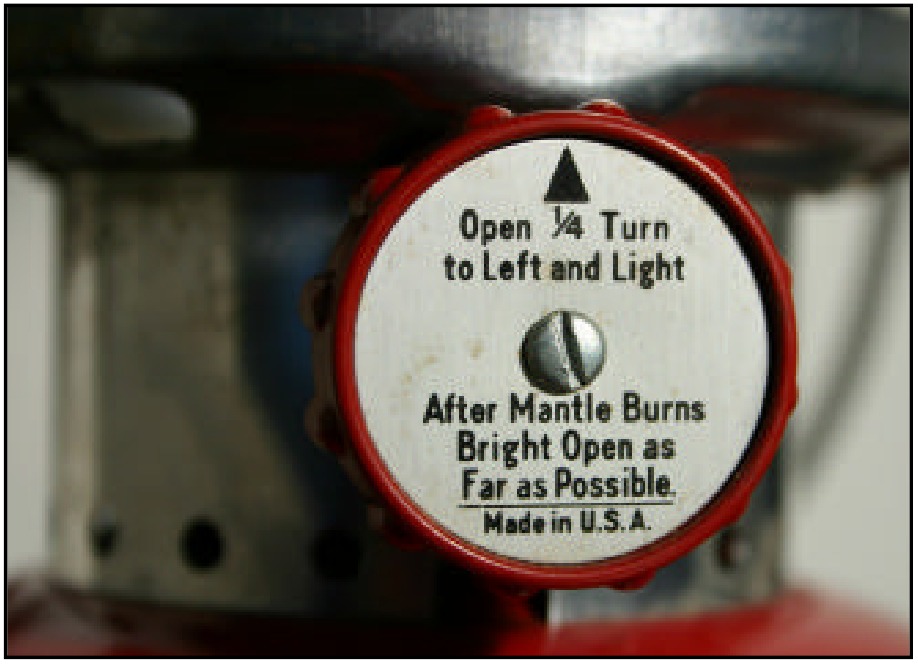

Open de brandstofklep een kwartslag. Steek een aangestoken lucifer door het aanstekergaatje en houd hem onder de kous. De kous licht direct op wanneer het lucht- en gasmengsel ze bereikt. Wanneer de kous helder brandt, opent u de brandstofklep helemaal naar links.
Als de lantaarn niet helder brandt met de brandstofklep wijd open, draai dan de reinigingsnaaldhendel meerdere keren. De lantaarn kan een beetje flikkeren, maar moet snel stabiel worden. Luchtdruk kan op elk moment aan de tank worden toegevoegd om helderder licht te geven.
UITZETTEN
Sluit de brandstofklep stevig. Het licht zal dimmen en binnen enkele seconden uitgaan.
ALGEMENE SUGGESTIES
Als de lantaarn vlamt en meer dan een paar seconden rookt wanneer hij voor het eerst wordt aangestoken, sluit dan de klep en heropen hem een kwartslag zodra het licht dimt.
Als de lantaarn niet aangaat, controleer dan de luchtdruk en het brandstofgehalte. Verwijder de generator en draai de gastip los om er zeker van te zijn dat de punt van de naald niet is verbogen of gekruld. Open de klep iets om er zeker van te zijn dat er benzine door de klep komt.
Als de kous zwart brandt, zorg er dan voor dat de gaasjes in de branderkappen schoon en open zijn. Controleer de luchtinlaatbuis op mogelijke verstoppingen, zoals een spinnennest.
Als het licht dimt, controleer dan de brandstofklep om er zeker van te zijn dat deze wijd open staat. Draai de reinigingshendel om eventuele koolstof te verwijderen.
Als het licht pulseert na installatie van een nieuwe generator, pomp dan extra luchtdruk totdat het licht stabiel is.
Als de lantaarn in noodstand staat in geval van storm of stroomuitval, leeg dan af en toe alle benzine uit de fontein en vul deze bij met schone, verse brandstof. Bewaar op een zo koel mogelijke plaats.
De pakking in de vuldop kan na verloop van tijd verslechteren. Het kan raadzaam zijn om af en toe een nieuwe nr. 2206361 pakking- en schijfmontage te installeren.
Als u de dealer of de fabriek moet schrijven, vermeld dan dat uw lantaarn een Model 200A-lantaarn is. Als u de lantaarn opstuurt, stuur hem dan zonder bol en ventilator om breuk te voorkomen.
GENERATOR
De generator is het hart van uw Coleman-lantaarn. Hier wordt vloeibare brandstof omgezet in het gas dat in de kousjes brandt. In de fabriek geteste Coleman-generatoren - met precisie gebouwd van de beste materialen - zijn gemaakt om perfect te passen en te functioneren met andere onderdelen.
INSTALLEREN
Zorg ervoor dat de brandstofklep gesloten is. Draai de reinigingsnaaldhendel omhoog. Draai de borgmoer aan de onderkant van de generator los. Til de generator op en haak de reinigingsnaald van de gastip los.
Om een nieuwe generator te installeren: Trek de reinigingsnaald ongeveer 2,5 cm omlaag. Schuif de borgmoer over de generator. Plaats de reinigingsnaald tussen de wijsvinger en de duim met de generator in de rechtopstaande positie. Duw het gastipuiteinde van de generator in de luchtinlaatbuis en haak de naald door het gat in het excentrische blok. Draai de borgmoer slechts genoeg vast om lekkage te voorkomen.
BOL
De originele Pyrex-bol op uw Coleman-lantaarn is gemaakt van het beste hittebestendige glas dat verkrijgbaar is. Het is glas van superieure transparantie en lichtbrekende eigenschappen. Zelfs Pyrex-bollen kunnen echter breken. Wanneer dit gebeurt, kunt u een nieuwe kopen bij uw Coleman-dealer.
