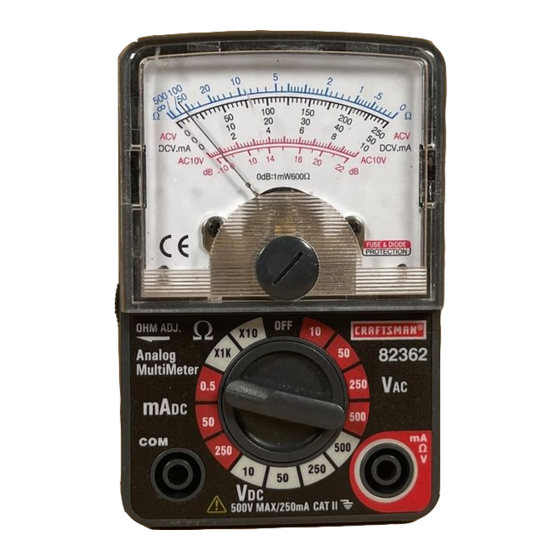

Craftsman 82362 - Handleiding analoge multimeter

VEILIGHEIDSINSTRUCTIES

Deze meter is ontworpen voor veilig gebruik, maar moet met voorzichtigheid worden gebruikt. De onderstaande regels moeten zorgvuldig worden gevolgd voor een veilige bediening.

1. NOOIT spanning of stroom op de meter aanleggen die de gespecificeerde maximumwaarde overschrijdt:

2. WEES UITERST VOORZICHTIG bij het werken met hoge spanningen.
3. NIET spanning meten als de spanning op de "COM" ingang hoger is dan 600V boven de aarde.
4. NOOIT de meetsnoeren van de meter aansluiten op een spanningsbron terwijl de functieschakelaar in de stroom- of weerstandsmodus staat. Dit kan de meter beschadigen.
5. ALTIJD filtercondensatoren in voedingen ontladen en de stroom uitschakelen bij het uitvoeren van weerstandsmetingen.
6. ALTIJD de stroom uitschakelen en de meetsnoeren loskoppelen voordat u de deksels opent om de zekering of batterij te vervangen.
7. NOOIT de meter gebruiken tenzij de achterklep en de batterij- en zekeringdeksels op hun plaats zitten en stevig vastzitten.
8. Als de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming van de apparatuur worden aangetast.

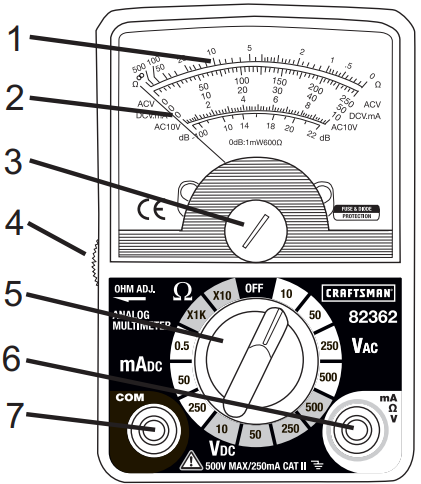

BEDIENINGSELEMENTEN EN AANSLUITINGEN

1. Schaal
2. Wijzer
3. Schaal nul aanpassing
4. Ohm nul aanpassing
5. Rotary functieschakelaar
6. Positieve V, mA en ingang
7. COM-ingang

SPECIFICATIES

BATTERIJ INSTALLATIE

Om elektrische schokken te voorkomen, koppelt u de meetsnoeren los van elke Koppel de meetsnoeren los van de meter.

1. Verwijder de schroeven waarmee de achterklep is vastgezet met behulp van een kruiskopschroevendraaier.
2. Til de klep eraf en vervang de batterij, let op de juiste polariteit.
3. Plaats de nieuwe batterij in de batterijhouder.

Plaats de achterklep terug en zet deze vast met de schroeven.

Om elektrische schokken te voorkomen, mag u de meter niet gebruiken voordat het batterijklepje op zijn plaats zit en stevig is vastgemaakt.

OPMERKING: Als uw meter niet goed werkt, controleer dan de zekeringen en de batterij om er zeker van te zijn dat ze nog goed zijn en dat ze correct zijn geplaatst.

GEBRUIKSAANWIJZING

Risico op elektrocutie. Hoogspanningscircuits, zowel AC als DC, zijn erg gevaarlijk en moeten met grote zorg worden gemeten.

1. Zet de functieschakelaar ALTIJD in de OFF (uit) stand wanneer de meter niet in gebruik is.

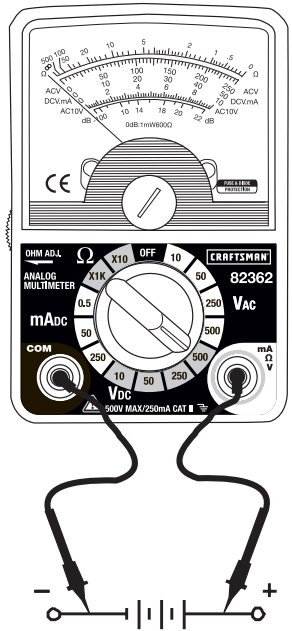

DC-SPANNINGSMETINGEN

Meet geen DC-spanningen als een motor op het circuit wordt AAN of UIT geschakeld. Er kunnen grote spanningspieken optreden die de meter kunnen beschadigen.

1. Zet de functieschakelaar op de hoogste V DC positie.
2. Steek de zwarte meetsnoer banaanstekker in de negatieve (COM) aansluiting.
   Steek de rode meetsnoer banaanstekker in de positieve (V) aansluiting.
3. Raak de zwarte meetpunttip aan de negatieve kant van het circuit.
   Raak de rode meetpunttip aan de positieve kant van het circuit.
4. Lees de spanning af op het display. Zet de functieschakelaar op opeenvolgend lagere V DC posities om een hogere schaalaflezing te verkrijgen.

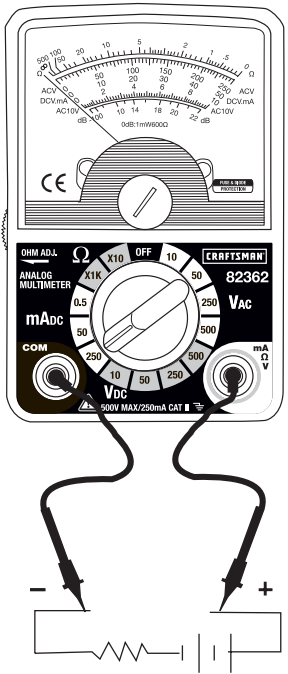

DC-STROOMMETINGEN

1. Steek de zwarte meetsnoer banaanstekker in de negatieve (COM) aansluiting.
2. Zet de functieschakelaar op de 250mA DC positie en steek de rode meetsnoer banaanstekker in de (mA) aansluiting.
3. Haal de stroom van het te testen circuit en open vervolgens het circuit op het punt waar u de stroom wilt meten.
4. Raak de zwarte meetpunttip aan de negatieve kant van het circuit.
   Raak de rode meetpunttip aan de positieve kant van het circuit.
5. Schakel de stroom naar het circuit in.
6. Lees de stroom af op het display. Zet de functieschakelaar op opeenvolgend lagere mA posities om een hogere schaalaflezing te verkrijgen.

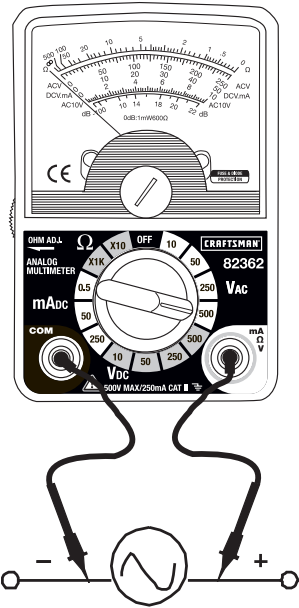

AC-SPANNINGSMETING

Risico op elektrocutie. De meetpunttips zijn mogelijk niet lang genoeg om contact te maken met de onder spanning staande delen in sommige 240V stopcontacten voor apparaten, omdat de contacten diep in de stopcontacten liggen. Als gevolg hiervan kan de meting 0 volt aangeven terwijl er daadwerkelijk spanning op het stopcontact staat. Zorg ervoor dat de meetpunttips de metalen contacten in het stopcontact raken voordat u ervan uitgaat dat er geen spanning aanwezig is.

Meet geen AC-spanningen als een motor op het circuit wordt AAN of UIT geschakeld. Er kunnen grote spanningspieken optreden die de meter kunnen beschadigen.

1. Zet de functieschakelaar op de hoogste V AC positie.
2. Steek de zwarte meetsnoer banaanstekker in de negatieve (COM) aansluiting.
   Steek de rode meetsnoer banaanstekker in de positieve (V) aansluiting.
3. Raak de zwarte meetpunttip aan de negatieve kant van het circuit.
   Raak de rode meetpunttip aan de positieve kant van het circuit.
4. Lees de spanning af op het display. Zet de functieschakelaar op opeenvolgend lagere V AC posities om een hogere schaalaflezing te verkrijgen.

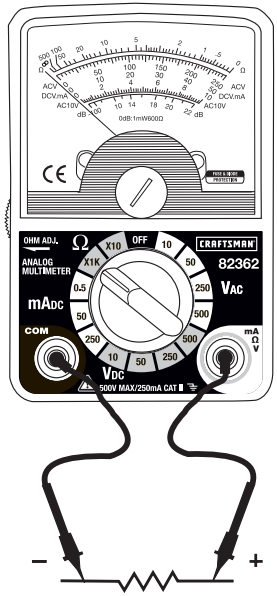

WEERSTANDSMETINGEN

Om elektrische schokken te voorkomen, koppelt u de stroomtoevoer naar het te testen apparaat los en ontlaadt u alle condensatoren voordat u weerstandsmetingen uitvoert. Verwijder de batterijen en haal de stekkers uit het stopcontact.

1. Zet de functieschakelaar op de X10 of X1K positie.
2. Steek de zwarte meetsnoer banaanstekker in de negatieve (COM) aansluiting.
   Steek de rode meetsnoer banaanstekker in de positieve! aansluiting.
3. Raak de meetpunttips tegen elkaar en stel de OHM Zero Adjust knop af voor een "0" meting.
4. Raak de meetpunttips aan over het te testen circuit of onderdeel. Het is het beste om één kant van het te testen onderdeel los te koppelen, zodat de rest van het circuit de weerstandsmeting niet verstoort.
5. Lees de weerstand af op de schaal

dB METINGEN

De dB schaal kan worden gebruikt om het milliwatt vermogensverlies op een 600 belasting te meten door de spanning over een 600 belasting te meten. Een AC-spanning van 0.775Vrms over 600 is gelijk aan 1mW of "0"dB. Wanneer u een AC-spanningsmeting omzet in dB, neemt u de dB-meting van de laagste boog op de schaalplaat en telt u vervolgens de juiste dB-correctie op die in de onderstaande tabel staat.

ONDERHOUD

Om elektrische schokken te voorkomen, koppelt u de meetsnoeren los van elke spanningsbron voordat u de achterklep of de batterij- of zekeringdeksels verwijdert.

Om elektrische schokken te voorkomen, mag u uw meter niet gebruiken voordat de batterij- en zekeringdeksels op hun plaats zitten en stevig zijn vastgemaakt.

Deze MultiMeter is ontworpen om jarenlang betrouwbare service te bieden, als de volgende onderhoudsinstructies worden uitgevoerd:

1. HOUD DE METER DROOG. Als hij nat wordt, droog hem dan onmiddellijk.
2. GEBRUIK EN BEWAAR DE METER BIJ NORMALE TEMPERATUREN.
   Extreme temperaturen kunnen de levensduur van de elektronische onderdelen verkorten en plastic onderdelen vervormen of smelten.
3. BEHANDEL DE METER ZACHTJES EN VOORZICHTIG. Als u hem laat vallen, kunnen de elektronische onderdelen of de behuizing beschadigd raken.
4. HOUD DE METER SCHOON. Veeg de behuizing af en toe af met een vochtige doek. Gebruik GEEN chemicaliën, schoonmaakmiddelen of reinigingsmiddelen.
5. GEBRUIK ALLEEN NIEUWE BATTERIJEN VAN HET AANBEVOLEN FORMAAT EN TYPE. Verwijder oude of zwakke batterijen, zodat ze niet lekken en het apparaat beschadigen.
6. ALS DE METER LANGERE TIJD WORDT OPGEBORGEN, moeten de batterijen worden verwijderd om schade aan het apparaat te voorkomen.

UL-VERMELDING
Het UL-keurmerk geeft niet aan dat dit product is geëvalueerd op de nauwkeurigheid van de metingen.

PROBLEEMOPLOSSING

Er kunnen momenten zijn waarop uw meter niet goed werkt. Hier zijn enkele veelvoorkomende problemen die u kunt hebben en enkele eenvoudige oplossingen daarvoor.

Meter werkt niet:

1. Lees altijd alle instructies in deze handleiding voor gebruik.
2. Controleer of de batterij correct is geplaatst.
3. Controleer of de batterij goed is.
4. Als de batterij goed is en de meter nog steeds niet werkt, controleer dan of beide uiteinden van de zekering correct zijn geplaatst.

Als u niet begrijpt hoe de meter werkt:

1. Koop "Multitesters and Their Use for Electrical Testing" (Multitesters en hun gebruik voor elektrische tests), (artikelnummer 82303).
2. Bel onze klantenservice op nummer 1-888-326-1006.

SERVICE EN ONDERDELEN

VEILIGHEIDSSYMBOLEN

	Dit symbool naast een ander symbool, aansluiting of bedieningsapparaat geeft aan dat de gebruiker een uitleg in de gebruiksaanwijzing moet raadplegen om persoonlijk letsel of schade aan de meter te voorkomen.
	Dit WAARSCHUWINGS symbool duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Dit VOORZICHTIG symbool duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, schade aan het product kan veroorzaken.
	Dit symbool adviseert de gebruiker dat de aansluiting(en) die zo zijn gemarkeerd niet mogen worden aangesloten op een circuitpunt waarbij de spanning ten opzichte van de aarde hoger is dan 500V.
	Dit symbool naast een of meer aansluitingen identificeert ze als zijnde geassocieerd met bereiken die bij normaal gebruik kunnen worden blootgesteld aan bijzonder gevaarlijke spanningen. Voor maximale veiligheid mogen de meter en de meetsnoeren niet worden gehanteerd wanneer deze aansluitingen onder spanning staan.
	Dit symbool geeft aan dat een apparaat volledig is beschermd door dubbele isolatie of versterkte isolatie.

SPECIFICATIES

Maximale ingangsspanning	500V AC/DC
Ingangsgevoeligheid,	2k "V
(Frequentiebereiken)	50/60Hz
Batterij	Eén (1) 1.5V AA batterij (niet meegeleverd)
Zekering	500mA/250 snelle doorbranding (5mmx20mm)
Bedrijfstemperatuur	41ºF tot 104ºF (5ºC tot 40ºC )
Opslagtemperatuur	14ºF tot 122ºF (-10ºC tot 50ºC)
Bedrijfsvochtigheid	Maximaal 80% tot 87ºF (31ºC) lineair afnemend tot 50% bij 104ºF (40ºC)
Opslagvochtigheid	<80%
Bedrijfshoogte	7000ft. (2000 meter) maximum.
Gewicht	3.88oz (110g)
Grootte	3.82x3.34x1.3" (97x65x33mm)
Veiligheid	Voor gebruik binnenshuis en in overeenstemming met de eisen voor dubbele isolatie volgens IEC1010-1 (1995): EN61010-1 (1995) Overspanningscategorie II 600V, Vervuilingsgraad 2. UL, CE-goedgekeurd
