Bushnell 78-950 - Telescope 60mm Refractor Handleiding

WAAR BEGIN IK

Uw Bushnell telescoop kan de wonderen van het heelal naar uw ogen brengen. Hoewel deze handleiding bedoeld is om u te helpen bij het opzetten en het basisgebruik van dit instrument, behandelt het niet alles wat u misschien wilt weten over astronomie. Hoewel Northstar een respectabele rondleiding door de nachthemel zal geven, wordt aanbevolen om een zeer eenvoudige sterrenkaart en een zaklamp met een rode lamp of rode cellofaan over het uiteinde te verkrijgen. Voor andere objecten dan sterren en sterrenbeelden is een basisgids voor astronomie een must. Enkele aanbevolen bronnen staan op onze website op www.bushnell.com. Ook op onze website staan actuele gebeurtenissen aan de hemel voor suggesties om te bekijken. Maar enkele van de standbys die u kunt zien zijn:

De Maan—Een prachtig uitzicht op onze maanbuur kan worden genoten met elke vergroting. Probeer te kijken in verschillende fasen van de maan. Maanhooglanden, maanmaria (laaglanden die "zeeën" worden genoemd vanwege hun donkere kleur), kraters, richels en bergen zullen u versteld doen staan.

Saturnus—Zelfs bij de laagste vergroting zou u de ringen en manen van Saturnus moeten kunnen zien. Dit is een van de meest bevredigende objecten aan de hemel om te zien, simpelweg omdat het eruit ziet zoals op foto's. Stel je voor dat je ziet wat je in leerboeken of NASA-afbeeldingen uit je achtertuin hebt gezien!

Jupiter—De grootste planeet in ons zonnestelsel is spectaculair. De meest opvallende kenmerken zijn de donkere strepen of banden zowel boven als onder de evenaar. Dit zijn de noordelijke en zuidelijke equatoriale gordels. Ook interessant zijn de vier belangrijkste manen van Jupiter. Let goed op hun posities van nacht tot nacht. Ze lijken aan weerszijden van Jupiter op een rij te staan.

Mars—De Grote Rode Planeet verschijnt als een roodachtig-oranje schijf. Kijk op verschillende momenten van het jaar en probeer een glimp op te vangen van de witte poolijskappen.

Venus—Net als de maan verandert Venus van maand tot maand van fase. Soms verschijnt Venus helder aan de nachthemel, net alsof je naar een verre sikkelmaan kijkt.

Nevels—De Grote Orionnevel is een zeer bekend object aan de nachthemel. Deze en vele andere worden u aangeboden door deze telescoop.

Sterrenhopen—Bekijk miljoenen sterren dicht opeengepakt in een cluster dat op een bal lijkt.

Sterrenstelsels—Een van de grootste en meest interessante sterrenstelsels is onze buur, het Andromedasterrenstelsel. Geniet van deze en vele anderen.

Kijk Nooit Rechtstreeks In De Zon Met
Uw Telescoop
Permanente Schade
Aan Uw Ogen Kan Optreden

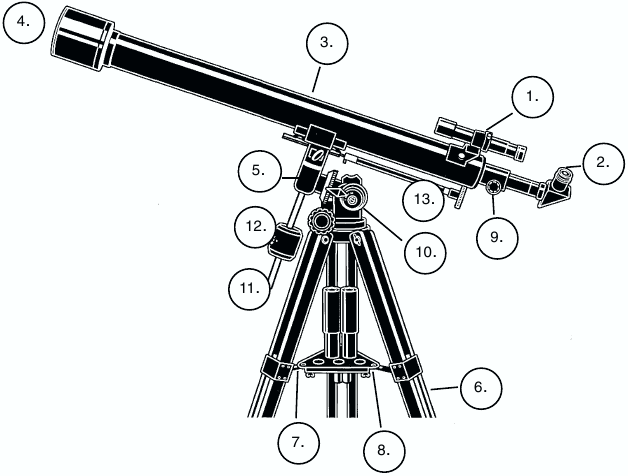

ONDERDELEN DIAGRAMMEN

78-9500 60mm Refractor

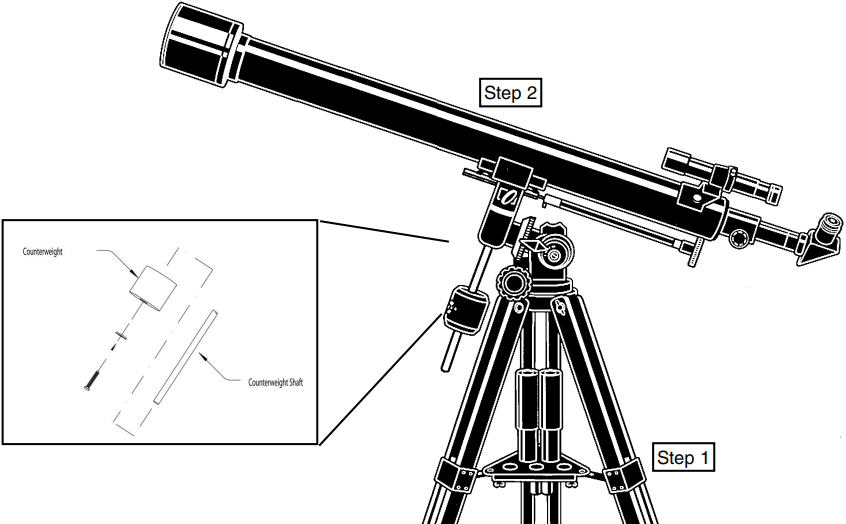

SNELLE MONTAGE DIAGRAM

1. Spreid de statiefpoten en bevestig de accessoirebak.
2. Bevestig de telescoopbuis, zoeker, contragewicht en fijnafstelkabels aan de voorgemonteerde Equatoriale Montering met vooraf bevestigde statiefpoten.

GEDETAILLEERDE MONTAGE

Verwijder alle onderdelen uit de doos en identificeer alle onderdelen. LEES DE MONTAGE-INSTRUCTIES DOOR VOORDAT U UW TELESCOOP MONTEERT.

Bevestig Accessoirebak en Apparaat

1. Klap de accessoirebak beugels naar beneden en plaats de Accessoirebak bovenop de beugels. Bevestig de Accessoirebak met de meegeleverde drie kleine accessoirebak bouten en moeren.
2. Zoek het voorgemonteerde Statief en de Equatoriale Montering. Verwijder de bevestigingsbouten aan de bovenkant van de Equatoriale Montering. Bevestig de Telescoop Hoofdbuis aan de bovenkant van de Equatoriale Montering. Zet op zijn plaats vast door de bouten opnieuw door de Equatoriale Montering in de basisplaat te steken.

Bevestig Fijnafstelkabels, Contragewicht en Zoeker

1. Zoek de Fijnafstelkabels. Schroef de zilveren kragen, die zich aan het einde van de Fijnafstelkabels bevinden, op de bijbehorende zilveren palen die zich op de Equatoriale Montering bevinden.
2. Zoek het Contragewicht en de Contragewicht As. Draai de duimschroef los die zich op het Contragewicht bevindt en schuif het Contragewicht op de Contragewicht As en draai de duimschroef vast om het Contragewicht vast te zetten. Draai de Contragewicht As in het gat dat zich direct onder de Declinatie Vergrendelknop bevindt. Zorg ervoor dat de as stevig in de montering is vergrendeld.
3. Zoek de Zoeker met voorgemonteerde Zoekerbevestiging. Verwijder de twee moeren die zich in de buurt van de voorkant van de telescoop bevinden (dicht bij het oculair) en plaats de Zoeker en Zoekerbevestiging over de blootliggende schroeven. Plaats de moeren terug en draai de Zoeker en Zoekerbevestiging stevig vast.
4. Pas de hoogte van de statiefpoten aan door de statiefpootvergrendeling te openen en de statiefpoten tot de gewenste hoogte uit te schuiven. Draai de Statiefpootvergrendeling vast wanneer u klaar bent.
5. Verwijder de stofkap van de objectieflens en zorg ervoor dat de volledige diameter van de telescoopbuis zichtbaar is.
6. Plaats het Oculair in de Diagonale Spiegel en vervolgens beide in de focusseerbuis om te beginnen met kijken.

HOE U UW NIEUWE APPARAAT GEBRUIKT

Een Oculair Kiezen

1. U moet altijd beginnen met kijken met het oculair met de laagste vergroting, wat in dit geval de 20 mm lens is. Opmerking: de basisvergroting van elk oculair wordt bepaald door de brandpuntsafstand van de telescoop objectieflens. Een formule kan worden gebruikt om de vergroting van elk oculair te bepalen: brandpuntsafstand van de telescoop OBJECTIEFlens gedeeld door brandpuntsafstand van het OCULAIR = VERGROTING (bijv. met de 20 mm lens zou een voorbeeld berekening er als volgt uitzien: 700 mm / 20 mm = 35x of 35 vergroting. Telescoopmodellen variëren in brandpuntsafstand).
2. Bij deze telescoop wordt een Barlowlens meegeleverd. Barlowlenzen worden gebruikt om de vergroting van uw telescoop te verdubbelen of te verdrievoudigen. Plaats uw Barlow tussen de focusseerbuis en het oculair. Met het bovenstaande voorbeeld zou uw 3x Barlowlens u een totale vergroting van 105x of 135 vergroting geven. (35 x 3 = 105x of 105 vergroting). De vergroting berekening zou er als volgt uitzien: 700 mm/ 20 mm = 35 vergroting. 35 vergroting x 3 = 105 vergroting.

Het Apparaat Focussen

1. Nadat u het gewenste oculair hebt geselecteerd, richt u de hoofdtelescoopbuis op een object op het land op minstens 200 meter afstand (bijv. een telefoonpaal of gebouw).
2. Schuif de focusseerbuis volledig uit door aan het Tandheugel Fokussermechanisme te draaien.
3. Terwijl u door het geselecteerde oculair kijkt (in dit geval de 20 mm), schuift u de focusseerbuis langzaam in door aan het Tandheugel Fokussermechanisme te draaien totdat het object scherp in beeld komt.

De Zoeker Uitlijnen

1. Kijk door de Telescoop Hoofdbuis en bepaal een duidelijk omlijnd doel. (zie de sectie Telescoop Focussen)
2. Kijkend door de Wide Field Finderscope, draait u afwisselend elke Zoeker Afstelschroef vast totdat de rode stip van de Wide Field Finderscope precies in het midden staat van hetzelfde object dat al in het midden van het gezichtsveld van de Telescoop Hoofdbuis staat.
3. Nu zullen objecten die eerst met de Wide Field Finderscope worden gevonden, in het midden van het gezichtsveld van de hoofdtelescoop staan.

Kijk Nooit Rechtstreeks In De Zon Met
Uw Telescoop
Permanente Schade
Aan Uw Ogen Kan Optreden

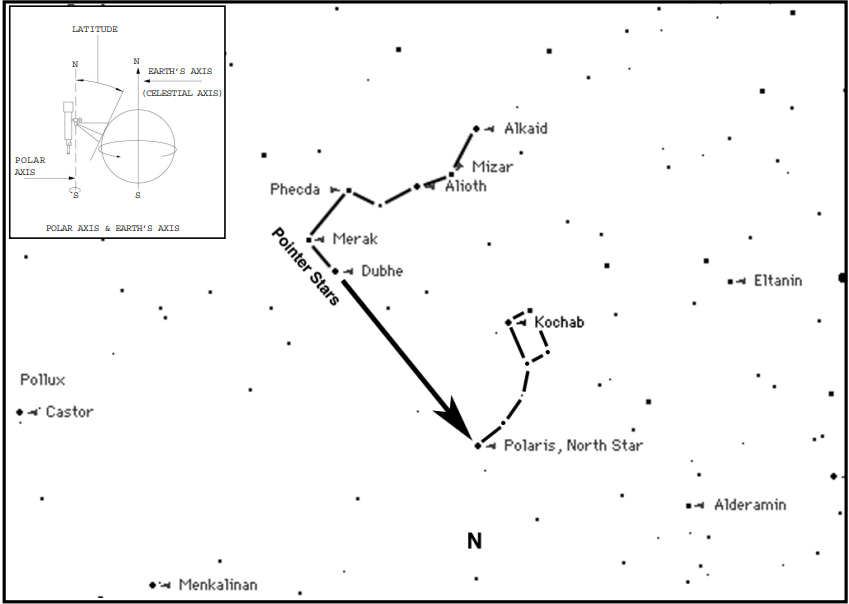

De Equatoriale Montering Begrijpen

De Equatoriale Montering is ontworpen om in elke richting te bewegen. Het kan worden ingesteld om handmatige bedieningselementen te laten werken om de bewegingen van hemellichamen over de hemel te volgen. Dit wordt diurnale beweging genoemd: beweging van hemellichamen in de richting tegengesteld aan die van de rotatie van de aarde en rond de aardas.

Door de poolas van de telescoop op het hemels noorden uit te lijnen, plaatst u de telescoop parallel aan de aardas en kunt u dus sterren aan de hemel lokaliseren op basis van informatie uit een sterrenatlas.

1. Zet de telescoop 's nachts op. Draai de Declinatie Vergrendelknop los en draai de telescoop rond de declinatie-as totdat de pijl op de declinatieschaal naar 90 graden wijst. Draai de Declinatie Vergrendelknop vast.
2. Zoek de breedtegraad van uw gebied op in een geografische atlas. Draai de Breedtegraad Vergrendelknop los en stel de breedtegraadschaal in op de juiste breedtegraad voor uw gebied. Richt de Zoeker op Polaris. U zult waarschijnlijk merken dat Polaris niet precies in het midden van het gezichtsveld van de Zoeker staat. Dit komt waarschijnlijk doordat uw telescoop niet absoluut waterpas staat met de grond. Draai de Horizontale As Vergrendelknop opnieuw los en draai de telescoop zodat deze recht op Polaris is gericht. Draai zowel de Horizontale As Vergrendelknop als de Breedtegraad Vergrendelknop vast. Polaris staat 1 graad van de noordelijke hemelpool. Daarom moet de waarneming van sterren enigszins worden aangepast wanneer u ze aan de hemel lokaliseert.


GENIETEN VAN UW NIEUWE APPARAAT

1. Bepaal eerst uw doelobject. Elk helder object aan de nachthemel is een goed uitgangspunt. Een van de favoriete uitgangspunten in de astronomie is de maan. Dit is een object dat elke beginnende astronoom of ervaren veteraan zeker zal bevallen. Wanneer u op dit niveau vaardigheid hebt ontwikkeld, worden andere objecten goede doelen. Saturnus, Mars, Jupiter en Venus zijn goede tweede stappen om te zetten.
2. Het eerste wat u moet doen na het monteren van de telescoop zoals gepland, is het gewenste object in de dradenkruis van de zoeker centreren. Op voorwaarde dat u redelijk goed de zoeker hebt uitgelijnd, zou een snelle blik door de hoofdtelescoopbuis bij lage vergroting hetzelfde beeld moeten onthullen. Met het oculair met de laagste vergroting (degene met het grootste getal erop gedrukt) zou u hetzelfde beeld moeten kunnen scherpstellen dat u door de zoeker zag. Vermijd de verleiding om direct naar de hoogste vergroting te gaan. Het oculair met lage vergroting geeft u een breder gezichtsveld en een helderder beeld—waardoor het heel gemakkelijk is om uw doelobject te vinden. Op dit punt met een scherpgesteld beeld in beide scopes, bent u de eerste hindernis gepasseerd. Als u geen beeld ziet na een poging om het scherp te stellen, kunt u overwegen om uw zoeker opnieuw uit te lijnen. Zodra u deze stap hebt doorlopen, zult u genieten van de tijd die u besteedt aan het zorgen voor een goede uitlijning. Elk object dat u in de zoeker centreert, is gemakkelijk te vinden in de hoofdtelescoopbuis, wat belangrijk is voor het voortzetten van uw verkenning van de nachthemel.
3. De oculairs met lage vergroting zijn perfect voor het bekijken van de volle maan, planeten, sterrenhopen, nevels en zelfs sterrenbeelden. Deze zouden uw basis moeten vormen. Probeer echter voor meer details de vergroting te verhogen naar oculairs met een hogere vergroting op sommige van deze objecten. Tijdens kalme en heldere nachten is de licht/donker scheidingslijn op de maan (de "Terminator" genoemd) prachtig bij hoge vergroting. U kunt bergen, richels en kraters zien opvallen vanwege de hoogtepunten. Op dezelfde manier kunt u overgaan naar hogere vergrotingen op de planeten en nevels. Sterrenhopen en individuele sterren kunnen het beste worden bekeken door de lage vergroting, ongeacht wat.
4. Het terugkerende astronomische theater dat we de nachthemel noemen, is een steeds veranderend reclamebord. Met andere woorden, dezelfde film speelt niet de hele tijd. De posities van de sterren veranderen niet alleen elk uur als ze lijken op te komen en onder te gaan, maar ook gedurende het hele jaar. Omdat de aarde rond de zon draait, verandert ons perspectief op de sterren op een jaarlijkse cyclus rond die baan. De reden waarom de hemel dagelijks lijkt te bewegen, net zoals de zon en de maan over onze hemel "bewegen", is dat de aarde om zijn as draait. Als gevolg hiervan merkt u misschien dat de objecten in uw telescoop na een paar minuten of een paar seconden, afhankelijk van de vergroting waarop u kijkt, zullen bewegen. Vooral bij hogere vergrotingen zult u merken dat de maan of Jupiter rechtstreeks uit het gezichtsveld "racen". Om dit te compenseren, beweegt u uw telescoop gewoon om deze in het noodzakelijke pad te "volgen".
