INLEIDING

Hartelijk dank voor de aanschaf van uw nieuwe Bushnell® RXS-100 Red Dot Reflex Vizier (verlicht optisch vizier).

Deze handleiding helpt u uw kijkervaring te optimaliseren door uit te leggen hoe u de functies van het vizier kunt gebruiken en hoe u het moet onderhouden. Lees de instructies zorgvuldig door voordat u uw vizier gebruikt.

KIJK NIET DOOR DE OPTIEK NAAR DE ZON, DIT KAN PERMANENTE OOGSCHADE OF ZELFS BLINDHEID VEROORZAKEN.

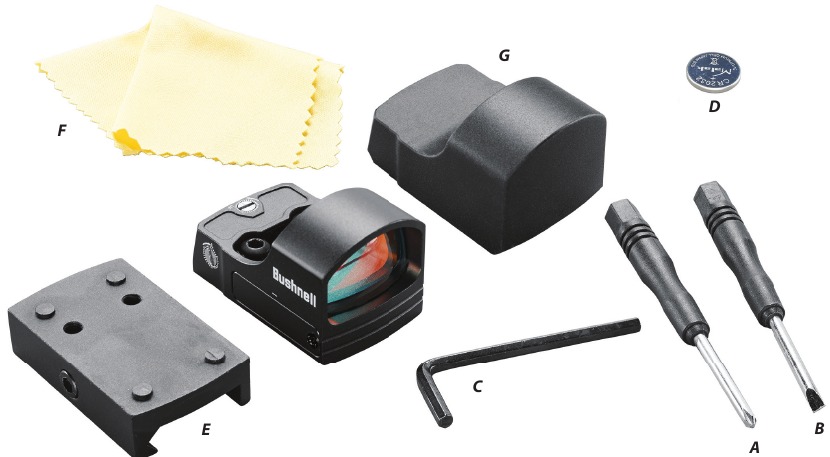

Inbegrepen

1. Batterijklep Gereedschap
2. W/E Afstelgereedschap
3. 3mm Inbussleutel voor Montageschroeven
4. CR2032 Lithium Batterij
5. Weaver Stijl Low-profile Montagevoet
6. Microvezel Reinigingsdoek
7. Beschermkap

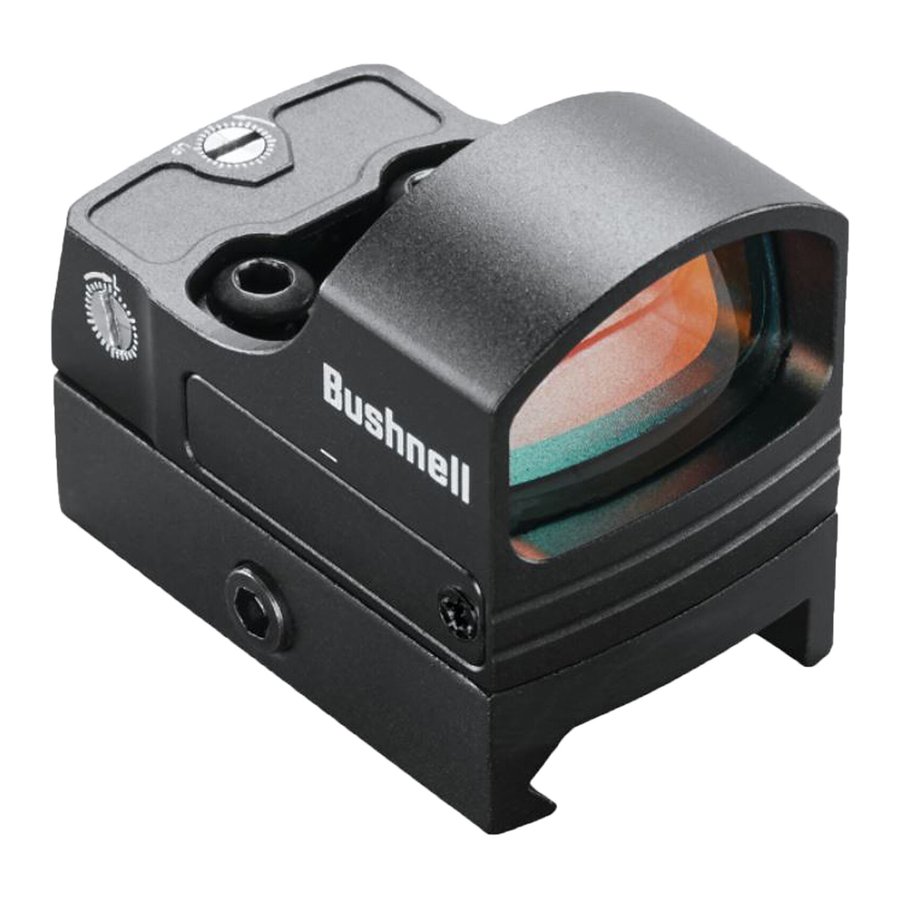

OVER DE BUSHNELL® RXS-100 RED DOT REFLEX VIZIER

De RXS-100 is een state-of-the-art reflex vizier, ontworpen voor de jacht, "plinking" (recreatief schieten op doelen) en doel schieten met pistolen, geweren en jachtgeweren. Het kan direct worden gemonteerd op compatibele pistoolslides (of accessoire bevestigingen) met de Leupold DeltaPoint® footprint of het kan worden gemonteerd op accessoire rails met behulp van de meegeleverde low-profile Weaver stijl montage. Het beschikt over een batterijduur van meer dan 5.000 uur (bij een typisch helderheidsniveau van "3")*, een 1-uurs automatische uitschakelfunctie om de batterijduur te verlengen (timer countdown reset als er een knop wordt ingedrukt), toegang tot de batterij zonder demontage, en een 4 MOA dot met 8 helderheidsinstellingen.

* Note: de batterijduur tijdens gebruik is afhankelijk van de gebruikte helderheidsinstellingen, de versheid en kwaliteit van de batterij, de omgevingstemperatuur en andere factoren.

Het verlichte dradenkruis van uw vizier is vooraf scherp gesteld, zodat het richtpunt altijd scherp op het doel verschijnt. Ter vergelijking: open vizieren dwingen u om uw oog te focussen op alleen het achtervizier, het voorvizier of het doel - of genoegen te nemen met een wazig compromis.

Uw vizier kan gemakkelijk met beide ogen open worden gebruikt (oogafstand is onbeperkt), waardoor de schutter zich meer bewust is van de omgeving en snellere doelacquisitie mogelijk is dankzij het beperkte parallax ontwerp, omdat de dot de beweging van het oog van de gebruiker volgt terwijl deze op het doel gefixeerd blijft. Ontworpen voor meer snelheid en nauwkeurigheid, stelt het vizier u in staat om u te concentreren op het doel in plaats van op een dradenkruis, waardoor de nauwkeurigheid toeneemt. De elektronische verlichte dot van het Bushnell RXS-100 vizier is vooraf scherp gesteld om parallaxvrij te zijn op 50 yards (45,7 meter). Parallax fout is geminimaliseerd, van korte afstand tot 100 yds (91,4 meter).

UW RXS-100™ VIZIER MONTEREN

VOORDAT U UW VIZIER MONTEERT, DE BATTERIJ VERVANGT, OF ONDERHOUD PLEEGT AAN HET VIZIER, ZORG ERVOOR DAT DE ACTIE OPEN IS, CLIP OF MAGAZIJN IS VERWIJDERD EN ER GEEN PATROON IN DE KAMER ZIT. PROBEER GEEN WERKZAAMHEDEN UIT TE VOEREN TOTDAT HET VUURWAPEN IS VRIJGEGEVEN EN ALS VEILIG IS BESTEMD.

ALS HET VIZIER NIET VER GENOEG NAAR VOREN IS GEMONTEERD, KAN DE ACHTERWAARTSE BEWEGING DE SCHUTTER BEZWEREN WANNEER HET VUURWAPEN TERUGSLAGt.

Uw nieuwe vizier, zelfs met zijn technologisch geavanceerde ontwerp en functies, zal niet optimaal presteren als het niet correct is gemonteerd. Een van de belangrijkste factoren die bijdragen aan de nauwkeurigheid van uw vuurwapen- en viziercombinatie is de kwaliteit van de montage en de zorg die tijdens de installatie wordt besteed. De RXS-100 past op alle bases die compatibel zijn met Leupold® DeltaPoint® Pro vizieren*. Het bevat ook een low-profile basis voor montage op Weaver of Picatinny stijl accessoire rails. Zorg ervoor dat de basis die u gebruikt specifiek is vervaardigd voor uw pistool, geweer of jachtgeweer. Zorg ervoor dat de basis correct is geïnstalleerd en stevig is vastgemaakt volgens de instructies van de fabrikant voor uw veiligheid.

De basis moet een uniform horizontaal en verticaal montageplatform creëren. Zorg ervoor dat deze correct is geïnstalleerd en stevig is vastgemaakt volgens de instructies van de fabrikant voor uw veiligheid. Er is geen vaste oogafstand voor uw RXS-100 vizier; daarom moet u ten minste drie inch (7,6 cm) ruimte tussen de kijk lens en uw oog laten wanneer u zich in de schietpositie bevindt. Hoewel 1X power/vergroting vizieren een onbeperkte oogafstand hebben, moet u er altijd voor zorgen dat er voldoende ruimte is tussen uw gezicht en de optiek om rekening te houden met de terugslag van het vuurwapen.

Als u direct op een adapterplaat monteert (gebruikelijk voor optiek-klare pistolen), volg dan de instructies van de fabrikant voor het bevestigen van de adapterplaat. Tenzij anders aangegeven door de externe fabrikant, moet u ervoor zorgen dat u eventuele speling verwijdert door de plaat tijdens het vastmaken voorzichtig naar voren te laden. Wanneer u het red dot vizier aan de adapterplaat bevestigt, laadt u de vizierbehuizing voorzichtig naar voren tijdens het vastmaken. Dit verwijdert zowel spelingen die anders zouden kunnen verschuiven onder terugslag en verbetert de kans op herhaalbare montage als het red dot vizier om welke reden dan ook moet worden verwijderd, zoals onderhoud.

Als u de meegeleverde montage gebruikt, draai dan de inbusbout op de montage van het vizier los met behulp van het meegeleverde gereedschap, zodat de vergrendelingsstang om de rail kan klemmen. Plaats de montage op uw basis rail zodat de kruisbout in een sleuf grijpt. Laad de montage naar voren, zodat de kruisbout in het voorste vlak van de sleuf grijpt en de speling is verwijderd. Draai de inbusbout vast.

Draai niet te vast. Het aanhaalmoment moet worden ingesteld op 15 lbf*in (pond-kracht inch) voor de twee schroeven van vizier naar basis en 20 lbf*in voor de basis kruisbout.

*Leupold® en DeltaPoint® zijn geregistreerde handelsmerken van Leupold & Stevens, Inc.

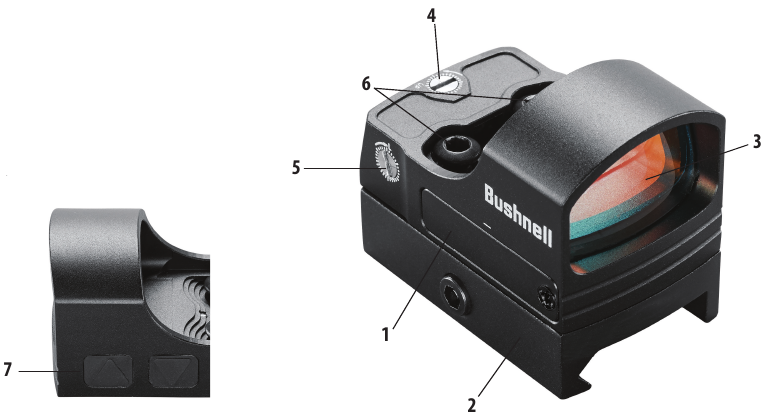

ONDERDELENGIDS

1. Batterijcompartiment Deksel
2. Montage
3. Lens
4. Hoogte Afstelling
5. Zijwaartse Afstelling
6. Vizier-naar-Basis Schroeven
7. Helderheid Omhoog/Omlaag Knoppen

Vergeet niet dat niet alle vizieren of scopes compatibel zijn met alle montages op alle vuurwapens. Als u twijfelt, moet u het advies van uw lokale verkoper of wapensmid inwinnen.

DE BATTERIJ INSTALLEREN

Negatieve (-) kant naar boven,
Positieve (+) kant naar beneden

Voordat u uw vizier voor de eerste keer inschakelt, moet u de geïnstalleerde CR2032 lithiumbatterij activeren door de beschermende plastic schijf die de batterij bedekt te verwijderen. Draai de schroef aan de rechterkant van de batterijklep los (zie foto, rechts). De schroef wordt vastgehouden door een O-ring om hem op zijn plaats te houden. Opmerking: de schroef en het bijbehorende gat in de deur hebben een machinaal bewerkte verzonken kop om de schroef gelijk met de klep te houden. Wanneer u de klep na het activeren of vervangen van de batterij terugplaatst, zorg er dan voor dat het lipje (tegenover het schroefeinde) van de klep in de bijbehorende opening van het vizier zit voordat u de schroef probeert vast te draaien. Verwijder de plastic schijf. Plaats de batterijklep terug, plaats de schroef terug en draai deze vast. Controleer of de red dot aan is en functioneert door de stroom in te schakelen en de helderheid indien nodig te verhogen (zie "Stroom in-/uitschakelen" en "Helderheid van de Dot Aanpassen" hieronder).

DE BATTERIJ VERVANGEN

Mocht uw dradenkruis zwakker worden of helemaal niet meer oplichten, vervang dan de batterij volgens de hierboven beschreven installatieprocedure.

STROOM IN-/UITSCHAKELEN

Om de stroom van het vizier in te schakelen, drukt u gedurende 1 seconde op de knop Helderheid "Omhoog" of "Omlaag" (7, Onderdelengids) en laat u deze vervolgens los. Om het vizier uit te schakelen, houdt u de knop Helderheid "Omlaag" gedurende 3 seconden ingedrukt.

HELDERHEID VAN DE DOT AANPASSEN

Om de intensiteit van de dot in het dradenkruis aan te passen, drukt u op de knop Helderheid "Omhoog" om de helderheid te verhogen, of op de knop Helderheid "Omlaag" om de helderheid te verlagen. De RXS-100 biedt 8 helderheidsniveaus van de laagste tot de hoogste stand. Elke enkele druk op de knop Omhoog of Omlaag verhoogt of verlaagt de helderheid met één niveau. De hoogste twee standen zijn zelfs bij helder daglicht zichtbaar. Houd er rekening mee dat de hoogste standen vaak te helder zijn voor binnen of donkere omgevingsomstandigheden en dat er wat strooi reflecties van de LED-verpakking zullen ontstaan. Dit is normaal en indien dit zich voordoet, moet de helderheid worden verlaagd om dit te compenseren.

INSCHIETEN/NULSTELLEN VAN UW RXS-100™ VIZIER

AANGEZIEN DEZE PROCEDURE MET ECHT VUUR GEPAARD GAAT, MOET DIT WORDEN GEDAAN OP EEN GOEDGEKEURDE SCHIETBAAN OF ANDERE VEILIGE PLAATS. CONTROLEER DE LOOP OP OBSTRUCTIES. EEN GEBLOKKEERDE LOOP KAN LETSEL VEROORZAKEN AAN U EN ANDEREN IN DE BUURT. ZORG VOOR DE CONDITIE VAN HET VUURWAPEN EN BEVESTIG DAT HET ONTGELADEN IS VOORDAT U AANPASSINGEN MAAKT OF DE LOOP INSPECTEERT. OOG- EN OORBESCHERMING WORDT AANBEVOLEN.

Het eerste inschieten van de RXS-100 kan worden gedaan met behulp van een loop vizier volgens de aanwijzingen van de fabrikant, of door visueel door de loop van een geweer te kijken met de grendel verwijderd, zoals hieronder wordt beschreven, verwijzend naar een doel op een afstand van 25 tot 50 yards (22,8 tot 45,7 meter) (7-15 yards (6,4 tot 13,7 meter) voor een pistool. Een alternatief voor pistool gemonteerde toepassingen is om de ijzeren vizieren als referentie te gebruiken voor de eerste/ruwe dot uitlijning). Het inschieten van de loop moet worden gedaan op uw lokale schietbaan in plaats van thuis vanwege veiligheidsoverwegingen, evenals het gemak dat u de uiteindelijke inschiet kunt bevestigen met echt vuur terwijl u daar bent.

Mits er zorg wordt besteed om ervoor te zorgen dat alle montageadapters en het red dot vizier naar voren zijn gemonteerd en volgens de instructies zijn vastgemaakt, zal de ongewenste verschuiving van het richtpunt als gevolg van de montage verwaarloosbaar zijn.

1. Met het vizier gemonteerd, laat u het vuurwapen rusten op een geschikte steun. Schakel de stroom van het vizier in en pas de helderheid naar behoefte aan totdat de dot gemakkelijk zichtbaar is.
2. Begin met het richten langs de loop en richt op een doel op 25 tot 50 yards (22,8 tot 45,7 meter) afstand (7-15 yards (6,4 tot 13,7 meter) voor pistool). Kijk door uw RXS-100 vizier en draai voorzichtig aan de zijwaartse en/of hoogte afstellingen met behulp van het meegeleverde gereedschap om de red dot uit te lijnen met het doel zoals gezien langs de loop. De afstellingen zijn voorzien van detents, met 1 MOA per klik en 30 MOA per volledige omwenteling.
3. U moet dan een proefschot afvuren om het trefpunt van uw wapen te bepalen. Als u uw richtpunt (het midden van het doel) niet raakt, maak dan een aanpassing door de zijwaartse en/of hoogte schroef/schroeven te draaien in de richting waarin u wilt dat het trefpunt beweegt.

   De uiteindelijke inschiet kan dan worden gedaan, zodra de RXS-100 is ingeschoten zoals hierboven beschreven. Zorg ervoor dat u dezelfde munitie laadt die u het vaakst met het vizier wilt gebruiken.
4. Herhaal stap 3 en maak indien nodig aanpassingen om het trefpunt in lijn te brengen met het richtpunt.
5. Als u tevreden bent met de basis uitlijning, wordt aanbevolen om stap #3 nogmaals te herhalen, behalve dan dat u het midden van 3 of 5 schots groepen gebruikt als de algemene schatting voor de bevestiging van de uitlijning.

WERKING ONDER EXTREME OMSTANDIGHEDEN

• Extreme hitte (vochtig of droog): geen speciale procedures vereist. Vermijd indien mogelijk langdurige blootstelling.
• Extreme kou: extreem lage temperatuur kan de levensduur van de batterij verkorten.
• Zoute lucht: net als bij een vuurwapen, zorg ervoor dat er een lichte oliefilm op alle blootgestelde stalen onderdelen (bijv. bevestigingsmiddelen) wordt aangebracht.
• Stofstormen en zandstormen: houd het vizier afgedekt wanneer het niet wordt gebruikt.
• Zorg ervoor dat de batterijklep goed vastzit - draai alleen met de hand vast. Reinig de lens met lenspapier/doek (zie waarschuwing hieronder) en veeg het vizier zo snel mogelijk droog na blootstelling aan vocht. Het vizier is niet waterdicht of spatwaterdicht.

  De lenzen mogen nooit met de vingers worden gereinigd, maar met lenspapier/doek, om krassen op het glas te voorkomen.
• Gebruik een zachte borstel of "perslucht" om los vuil (zand, gras, enz.) te verwijderen voordat u het lenspapier of een zachte, schone doek gebruikt.

PROBLEEMOPLOSSING

Probleem: Red Dot verschijnt niet
Mogelijke oorzaken/oplossingen:

• Lege batterij: Vervang de batterij door een nieuwe CR2032 lithium cel.
• Batterij verkeerd geïnstalleerd: Verwijder en installeer de batterij opnieuw met de juiste polariteit, verwijzend naar de "negatieve kant boven/positieve kant beneden" markeringen boven en onder de batterijcompartiment klep (zie foto van de onderdelengids).
• Batterij maakt geen goed contact: Reinig de contactoppervlakken en installeer de batterij opnieuw.
• Defecte Helderheid Knoppen: Neem contact op met de klantenservice van Bushnell (1-800-423-3537).

Probleem: Onmogelijk om te nullen
Mogelijke oorzaken/oplossingen:

• Afstelschroef staat op zijn limiet: Inspecteer de uitlijning van de montage op de loop. Merk op dat sommige aftermarket rails (bolt-on / geen wapensmid) het vizier te hoog plaatsen ten opzichte van de loop en soms problemen kunnen veroorzaken. Dit is waargenomen bij sommige revolver toepassingen.
• Trefpunt beweegt: Inspecteer alle vizier- en accessoire verbindingen. Zorg ervoor dat het vuurwapen en de munitie verder naar verwachting presteren.

Technische Specificaties

SKU: RXS100
Vergroting: 1x
Dradenkruis: 4 MOA Dot
Afstelbereik: 100 MOA
MOA per omwenteling: 30
Parallaxvrije afstand (Yds): 50
Aantal helderheidsinstellingen: 8
Oogafstand & Gezichtsveld: Onbeperkt
Lengte (inches): 1.8
Gewicht (oz): 1.3*

*Opmerking: Het vermelde gewicht is met batterij, maar niet met de meegeleverde basis. De low-profile basis weegt ongeveer 0.8 oz.
