Bushnell TRAIL SENTRY 11-9000 - Handleiding digitale wildcamera

Specificaties Digital Trail Sentry

Verklarende woordenlijst

PIR—Passieve infraroodsensor. Detecteert beweging zoals een typische bewegingsmelder voor beveiliging. Vereist infrarode energie (warmte) naast beweging om de sensor te activeren om de detectie van levende dieren te garanderen.

Gebeurtenis—Elke keer dat de PIR beweging detecteert, telt hij dit als een gebeurtenis. Gebeurtenissen worden opgeslagen op de SD-kaart in een tekstbestand. Gebeurtenissen worden continu opgenomen tijdens de werking.

Beeld—Een digitale foto die op de SD-kaart is opgenomen wanneer beweging wordt gedetecteerd. Afbeeldingen worden gemaakt met de gewenste vertraging tussen afbeeldingen.

Beeldvertraging—Verstreken tijd tussen foto's terwijl gebeurtenissen worden gedetecteerd en vastgelegd. Dit is vastgesteld op intervallen van 30 seconden in de Trail Sentry.

Cameraflitser—Gloeilampflitser die wordt gebruikt voor nacht- of fotografie bij weinig licht. Wordt automatisch geactiveerd indien nodig.

SD-kaart—Geheugenkaart die wordt gebruikt om afbeeldingen en gebeurtenissen op te slaan. Compatibel met SD-kaarten met een capaciteit tot 1 GB.

Levensduur batterij—Tijd dat de camera in het veld functioneert. Afhankelijk van de temperatuur, het aantal afbeeldingen en het aantal flitsen gedurende die tijd.

Instelling—Het displaymenu en de knoppen gebruiken om de datum/tijd, foto's of films en het wachtwoord in te stellen.

Beveiliging (2 methoden)—Een van de belangrijkste vereisten van elke wildcamera. De Trail Sentry heeft 2 niveaus—hangslotlipje en softwarewachtwoord.

Onderdelengids

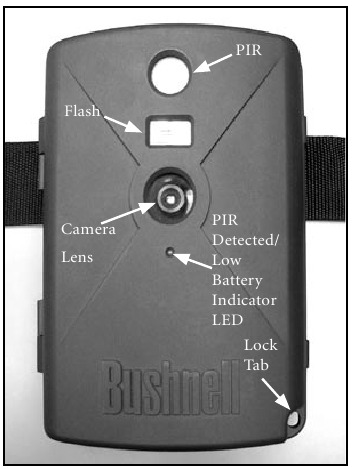

Voorkant van de camera

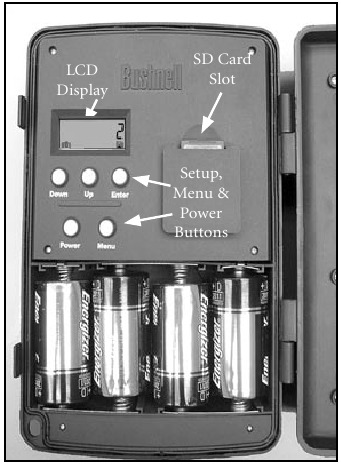

Bedieningspaneel aan de binnenkant voorkant

Details knop & display

Installatie- en bedieningshandleiding

1. Open de Sentry door aan de twee vergrendelingen aan de rechterkant te trekken. Plaats 4 "D"-celbatterijen (vlakke basis van alle batterijen die de veren raken) en plaats een SD-kaart (niet meegeleverd, gebruik elke capaciteit van 16 MB tot 1 GB. Vervang geen MMC-kaarten.) in de sleuf rechts van de 5 knoppen zoals aangegeven op de sleufdeksel (ondersteboven, met de inkepinghoek van de kaart aan de linkerkant en de metalen contacten van de kaart naar de achterkant van de sleuf gericht). Druk de kaart omlaag totdat u hem op zijn plaats hoort klikken. Als de Sentry is ingeschakeld zonder dat er een kaart is geplaatst, wordt hij mogelijk niet uitgeschakeld - reset hem door een van de batterijen gedeeltelijk uit te trekken, een nieuwe of lege SD-kaart te plaatsen en de batterij terug te plaatsen. Verwijder of plaats alleen kaarten als de stroom is uitgeschakeld.
2. Druk op de aan/uit-schakelaar en laat deze los. Het display toont vier "streepjes" en verandert vervolgens in "HHHH" met een knipperend sleutelpictogram eronder (Fig a).

   Dit is een prompt om uw wachtwoord in te voeren, dat kan worden gewijzigd in het setupmenu. De eerste keer dat de camera wordt ingeschakeld, is het wachtwoord de standaardwaarde, "0000". Druk vier keer op de Enter-knop om vier nullen in te voeren (b)

   (als u het wachtwoord eerder in het setupmenu hebt gewijzigd, gebruikt u de OMHOOG/OMLAAG-knoppen om uw wachtwoordcijfers in te voeren en drukt u na elk cijfer op ENTER.), druk er vervolgens nogmaals op om te bevestigen - het display geeft "PASS" aan en de camera is klaar voor gebruik. Als het verkeerde wachtwoord wordt ingevoerd, knippert het display "ERRO" en werkt de camera niet en kan het wachtwoord niet worden gewijzigd. Nadat een onjuist wachtwoord voor de derde keer is ingevoerd, wordt de Sentry automatisch uitgeschakeld. De stroom moet opnieuw worden ingeschakeld voordat een nieuwe wachtwoordinvoercyclus kan beginnen.
3. Als u de camera voor het eerst gebruikt, moet u de datum en tijd instellen, zodat uw foto's correct worden "gestempeld". Druk kort op de menuknop, "DATE" (DATUM) knippert op het display. Druk op Enter om te bevestigen dat u de datum wilt wijzigen, waarna de eerste twee cijfers knipperen en u wordt gevraagd de maand in te voeren (c).

   Gebruik de omhoog/omlaag-knoppen om de huidige maand in te stellen en druk vervolgens op Enter. Stel de dag van de maand op dezelfde manier in en druk nogmaals op Enter. Het display verandert dan om u het jaar te laten instellen, waarbij alleen de laatste twee cijfers knipperen ("20_ _") (d).

   Gebruik opnieuw de omhoog/omlaag-knoppen om het jaar indien nodig te wijzigen, druk op Enter en stel de tijd in ("TIME" (TIJD) knippert, druk op Enter en gebruik Omhoog/Omlaag om het uur en de minuut in te stellen. De tijdsweergave gebruikt de 24-uursstandaard, dus 14:00 uur wordt aangegeven als "1400", enz.).
4. Nadat de datum en tijd zijn ingesteld en op Enter is gedrukt, knippert "EVENT" (GEBEURTENIS) op het display. Druk op Enter en de "camera"-pictogrammen voor foto's en filmclips knipperen beide (e).

   Hiermee kunt u kiezen welk type bestand elke 30 seconden wordt opgenomen zolang er beweging en warmtegebeurtenissen worden gedetecteerd. Druk nogmaals op Enter en alleen het fotopictogram knippert. Door op de OMHOOG- en OMLAAG-knoppen te drukken, kunt u nu afwisselen tussen knipperende filmcamera- en fotopictogrammen. Selecteer de gewenste afbeeldingsbestandsmodus (houd er rekening mee dat filmclips 's nachts donker kunnen zijn omdat de flitser niet afgaat tijdens films) en druk op ENTER terwijl dat pictogram knippert.
5. Het "sleutel"-pictogram knippert vervolgens (f),

   druk op ENTER en voer een viercijferig wachtwoord naar keuze in (om de standaard "0000" te blijven gebruiken, drukt u gewoon 4 keer op ENTER) door de OMHOOG/OMLAAG-knoppen te gebruiken om elk cijfer te wijzigen en ENTER te gebruiken om naar het volgende cijfer te gaan (g).

   Als u klaar bent, drukt u op ENTER als u wilt terugkeren naar het menu voor het instellen van datum/tijd, of houdt u de MENU-knop op elk gewenst moment ingedrukt om alle setupmenu's te verlaten en terug te keren naar de normale werking.

6. In de normale werkingsmodus toont het display alleen het foto- of filmclippictogram in de linkeronderhoek, een SD-kaartpictogram in de rechteronderhoek en een of meer cijfers die aangeven hoeveel foto- of filmbestanden op de kaart zijn opgeslagen. Om de camerabediening te testen, zwaait u met uw hand voor de lens en PIR-detector (passief infrarood/beweging), terwijl u naar het LCD-scherm kijkt. Elke keer dat een "event" (gebeurtenis) wordt gedetecteerd, geeft het display "Plr", "EVNT", "rECd" om de beurt aan en wordt de gebeurtenis op de SD-kaart opgeslagen als een nieuwe regel in een tekstbestand, inclusief de datum en tijd van de gebeurtenis. Zolang er gebeurtenissen worden gedetecteerd, wordt er elke 30 seconden een nieuwe foto of filmclip (zoals ingesteld in het menu) opgenomen, aangegeven op het display met "Plr", "SnAP" en vervolgens "SAVE" (OPSLAAN). Opmerking: voor filmclips blijft het display 15 seconden op "SnAP" staan voor de duur van elke film.
7. Rijg de riem door de sleuven aan de achterkant van de Sentry en bevestig de gespen, en bind hem vervolgens vast aan een geschikte boom, zorg ervoor dat de riem strak zit en dat de camera gericht is op het gebied dat u wilt observeren. De rode LED-lamp aan de voorkant van de camera kan u helpen te bepalen hoe groot een gebied wordt bestreken, omdat deze knippert wanneer een "event" (gebeurtenis) wordt gedetecteerd. Schakel de camera in (zorg ervoor dat er een nieuwe of lege SD-kaart is geplaatst) en verlaat het gebied - er is een vertraging van 60 seconden na het inschakelen voordat de eerste foto wordt gemaakt. De flitser gaat 's nachts automatisch af voor foto's, maar niet voor films, dus ze zijn donker, tenzij het gebied goed wordt verlicht door de maan of een andere lichtbron. Batterijen gaan meestal 30 dagen of langer mee, afhankelijk van hoe vaak de Sentry wordt geactiveerd door gebeurtenissen, hoe vaak de flitser afgaat, de omgevingstemperatuur, enz. De rode LED-lamp blijft continu branden om een lage batterijspanning aan te geven.
8. Door tijdens normaal gebruik op de Omhoog/Omlaag-knoppen te drukken, schakelt u het display tussen het weergeven van het aantal opgeslagen foto's (h) en het aantal vastgelegde gebeurtenissen (i).

   Om uw vastgelegde foto's te bekijken, moet u ervoor zorgen dat de stroom is uitgeschakeld en de SD-kaart verwijderen door lichtjes op de bovenrand van de kaart te drukken - deze komt omhoog om te worden verwijderd. Plaats hem in een SD-kaartlezer (verkrijgbaar bij elke computer-, foto- of elektronicawinkel) die via USB is aangesloten op uw pc of Mac om de foto's (standaard JPG-bestanden) en films (AVI-bestanden) in de map "DCIM/100MEDIA" op de kaart te bekijken, kopiëren of verwijderen. Dubbelklik op een afzonderlijk bestand om het te bekijken, of open de bestanden met de fotobewerkingssoftware van uw keuze. Het gebeurtenislogboek is het. TXT-bestand, dubbelklik om te bekijken met uw standaardsoftware die standaard tekstbestanden opent. Als u geen computer hebt of uw foto's gemakkelijker in het veld wilt bekijken, raden we de Bushnell Trail Scout Viewer aan. Het werkt op batterijen en beschikt over 2 SD-kaartslots, zodat u eenvoudig foto's kunt kopiëren naar een kaart met een grotere capaciteit of ongewenste foto's kunt verwijderen, en uw Sentry-foto's kunt bekijken op het grote kleuren-LCD-scherm. De Trail Scout Viewer heeft ook een USB-poort, zodat hij ook als kaartlezer voor een computer kan fungeren.

OVER DE PIR-SENSOR
De sensor die de wildcamera activeert, is Passive Infra Red, of PIR. Infrarode energie is in wezen warmte-energie. De PIR-detector werkt door een verandering in het infraroodniveau in zijn detectiezone te detecteren. Deze zone is een kegel in de middelste 10 graden van het gezichtsveld van de camera. De camera stelt een gemiddeld infraroodniveau op lange termijn vast. Wanneer dit niveau plotseling toeneemt, geeft de PIR-detector aan de camera door dat hij een foto en/of een gebeurtenis moet opnemen. Vanwege dit effect is de PIR-detector 's nachts gevoeliger, wanneer de gemiddelde temperatuur lager is.
U kunt de rode LED-indicator aan de voorkant van de camera gebruiken om de detectiezone te bevestigen. Wanneer PIR wordt gedetecteerd, licht deze "PIR detected" (PIR gedetecteerd)-indicator op. Het gezichtsveld van de camera is een kegel van 45 graden, gecentreerd op de PIR-detectiezone.

ANDERE BUSHNELL DIGITALE WILDCAMERA MODELLEN

119600—Digital Trail Scout VGA
Geweldige beelden en scoutingtechnologie voor een geweldige prijs. Deze camera detecteert herten en ander wild tot op 60 voet afstand met zijn passieve infraroodsensor. De indicator voor een bijna lege batterij licht op wanneer de batterijduur onder de 25% daalt. De bewegings-LED licht op wanneer activiteit wordt gedetecteerd door de sensor in de normale beeldmodus en tijdens de setupmodus voor het richten. Weerbestendig. Wordt compleet geleverd met vliegtuigaluminium beveiligingskabel, hangslot en boombeugel. Gestructureerd "schorsachtig" oppervlak voor maximale camouflage.

119800—Digital Trail Scout 2.1MP
Alle functies van de Trail Scout VGA, maar met een superieure beeldresolutie en een groter bereik. Deze camera detecteert herten tot op 90 voet afstand met zijn passieve infraroodsensor.

119900—Digital Trail Scout 2.1MP met nachtzicht
Met alle functies van de 2.1MP Trail Scout plus nachtzicht en laseraanwijzing, is dit de beste digitale wildcamera. Dit is de enige wildcamera op de markt die zowel een gloeilampflitser als digitale nachtzichttechnologie combineert. Kies uw instelling voor een gewone flitser of een stealth-achtige LED-flitser. Met de LED-flitser kunt u 's nachts discreet wild fotograferen zonder zichtbare flitser. U hoeft zich geen zorgen te maken dat uw flitser uw positie prijsgeeft in populaire, drukke jachtgebieden. Deze camera wordt compleet geleverd met een laseraanwijsapparaat voor eenvoudige installatie in het bos.
Opmerking: een SD-kaart van 32 MB is inbegrepen bij alle bovenstaande Trail Scout-modellen
