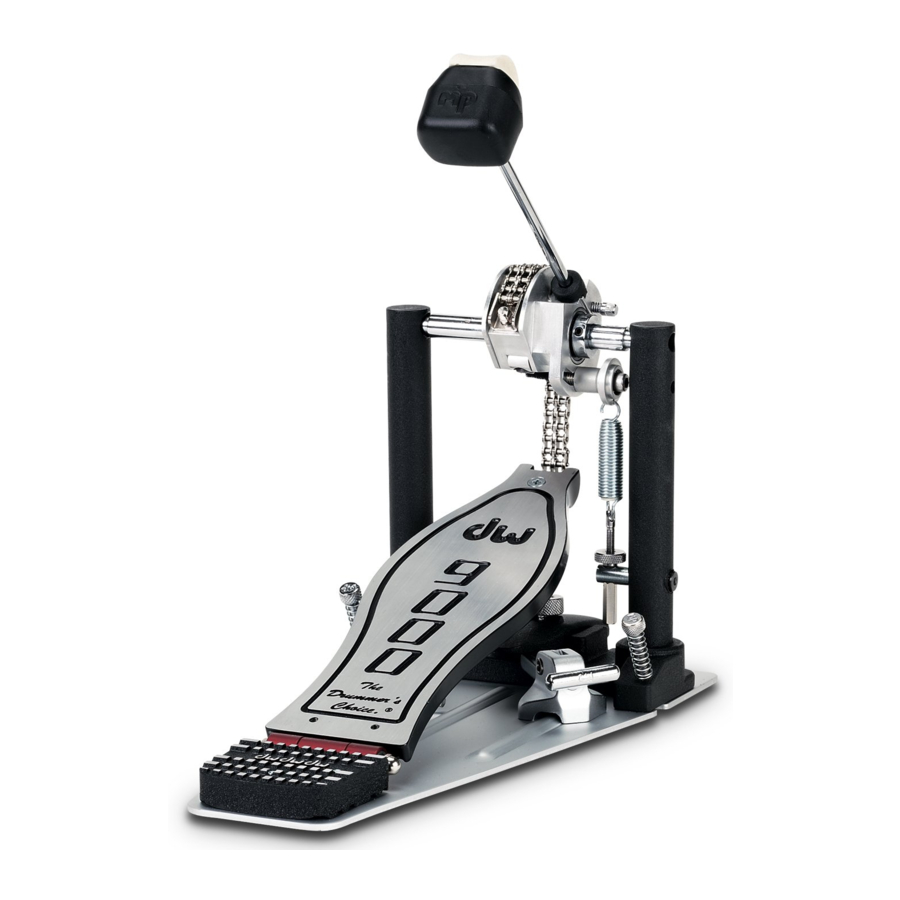

DW 9000 Series, 9000, 9002 - Handleiding basdrumpedaal

Aanpassingen aan het aandrijfsysteem

Let op: Vervang voor een meer ontspannen, "zwevend" pedaalgevoel de standaard Double Chain Drive door de optionele Nylon Strap Drive (meegeleverd).

1. Verwijder de kettingconstructie door de Footboard Angle Adjustment Screw aan de bovenkant van de Rotor los te draaien (met het drumkey-uiteinde van de 9000 3-Way key) en de verbindingsschroef en -moer aan de voorkant van het voetbord (met een kruiskopschroevendraaier en een steeksleutel).
2. Bevestig de nylon band aan het voetbord door het uiteinde van de band met een enkel gat uit te lijnen met het schroefgat in het voetbord en vervolgens de verbindingsschroef en -moer terug te plaatsen en vast te draaien.
3. Verbind het uiteinde met drie gaten van de band met de borgmoer in het verstelkanaal op de Rotor met behulp van de drumkeyschroef (meegeleverd).

Koppel

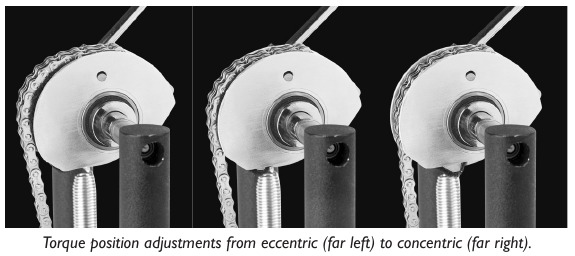

Uw pedaal is in de fabriek ingesteld op de meest populaire instellingen, inclusief de standaard excentrische (Accelerator) koppelpositie. De 9000 Drive kan echter worden aangepast aan verschillende koppelposities. Het kiezen van een excentrische instelling creëert een indirecte relatie tussen de klopper en het voetbord — waardoor de snelheid van het pedaal wordt verhoogd door de lengte van de slag te verkorten — en wordt aanbevolen voor situaties die meer snelheid en gevoeligheid vereisen. Een meer concentrische (Turbo) instelling behoudt een directe relatie tussen het tandwiel en het voetbord om een solide, krachtig, consistent gevoel te geven en wordt aanbevolen voor algemene speelsituaties. Om het koppel aan te passen om het gewenste gevoel te bereiken:

1. Zoek de inbusschroef die de schuifbalk aan de onderkant van de rotor vasthoudt.
2. Draai met het lange zeskantige uiteinde van de 3-Way key de inbusschroef los en schuif de balk naar voren of naar achteren om de vorm van de nok te veranderen.
3. Draai de inbusschroef weer vast zodra de gewenste positie is bereikt.

Hoek voetbord

Om de hoogte en hoek van het voetbord te wijzigen, draait u de stelschroef aan de bovenkant van de Rotor los en schuift u de ketting of band naar voren of naar achteren om de gewenste hoogte van het voetbord te bereiken. Draai vervolgens de stelschroef vast. Deze aanpassing kan worden gebruikt om veranderingen te compenseren die zijn aangebracht door het koppel aan te passen of om de voetbordhoek onafhankelijk aan te passen aan een comfortabelere positie.

Aanpassingen klopperbal

Hoogte

De lengte van de klopperstang kan worden aangepast om het gewenste gevoel en de impactpositie te bereiken. Draai de klopperpositie schroef los en breng de klopperstang omhoog of omlaag naar de gewenste positie en draai de schroef vervolgens vast. Over het algemeen moet de klopper het midden van de drum raken of een gebied van 2,5 tot 5 cm boven het midden.

Geheugenvergrendeling

1. Plaats de klopper geheugenvergrendeling losjes op de klopperschacht en plaats de klopperschacht in een normale speelpositie in de kloppernaaf.
2. Schuif de geheugenvergrendeling langs de schacht zodat deze in de inkepingen op de kloppernaaf past.
3. Pas de klopper aan de gewenste speelpositie aan en draai de drumkeyschroef op de kloppernaaf vast, evenals de stelschroef op de geheugenvergrendeling met de kleine inbussleutel (meegeleverd). De klopperbal moet in een rechte hoek ten opzichte van de geheugenvergrendeling worden geplaatst, zodat de klopper kan worden omgekeerd van de zachte vilten naar de harde plastic kant door de klopper iets op te tillen en 180 graden te draaien.

Speeloppervlak

De 101 Two-Way Beater (standaard) heeft zowel een gebogen, medium vilten kant voor een rondere, warmere aanslag als een vlakke, harde plastic kant voor een scherpere, helderdere aanslag, net als hout, maar lichter in gewicht.

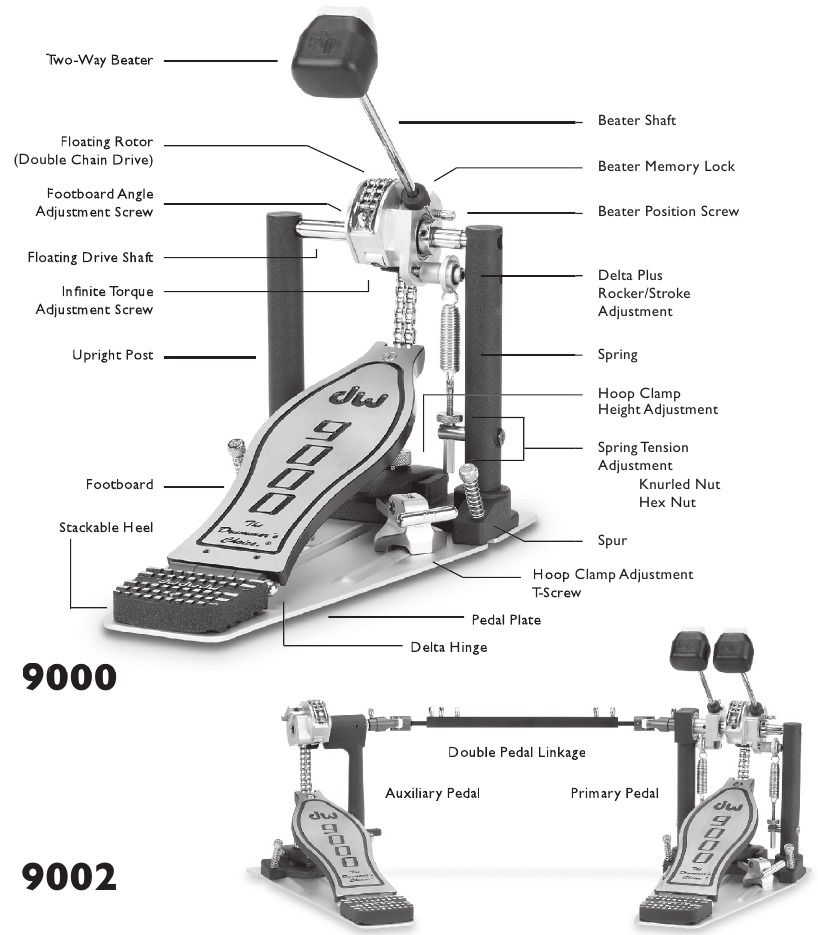

Overzicht

Dubbele pedaalkoppeling aanpassing Dubbele pedaalkoppeling aanpassing
Gebruik de meegeleverde 3-Way key of een standaard drumkey om de koppeling aan het primaire pedaal vast te zetten door de keyschroef aan te draaien. Draai de klopper, de gietvorm en de zeskantschacht op het hulppedaal naar de juiste speelpositie, bevestig de koppeling en draai de keyschroef aan de hulpkant vast. Draai de twee sets keyschroeven op het middengedeelte van de koppeling los en pas de lengte en hoek van de koppeling aan de gewenste positie aan en draai de stelschroeven weer vast. Stel de geheugenvergrendeling van de koppeling in om de gewenste afstand te behouden elke keer dat u opstelt.

Gewicht (optioneel)

Het verstelbare kloppergewicht kan op de klopperschacht worden geplaatst om het vermogen van de slag te vergroten. Experimenteer om het optimale gevoel te vinden en zet het gewicht vast met behulp van de standaard drumkey-stelschroef.

Aanpassing sleufslag

Om de afstand te wijzigen die de klopper aflegt tijdens elke slag:

1. Houd de klopperbal met één hand vast en lijn de zeskantkop van de slagaanpassingsschroef uit met het toegangsgat in de rechter opstaande staander.
2. Plaats met de andere hand de lange zeskant van de 3-way drumkey door het gat in de opstaande staander en in de klopperaanpassingsschroef.
3. Draai de schroef los en verplaats de klopperbal naar de gewenste positie terwijl u de key in de schroef houdt, draai vervolgens weer vast, verwijder de key en laat los.

Aanpassing veerspanning

DW Drum Pedal Springs zijn voorzien van een interne geluidsreductiedemper en een spanningsvergrendelingsmechanisme. Om de veerspanning te verhogen of te verlagen:

1. Draai de ronde gekartelde moer aan de basis van de veerconstructie los.
2. Duw de veer naar beneden om de zelfvergrendelende zeskantmoer los te maken.
3. Draai de borgmoer vast of los om de gewenste spanning te creëren, laat vervolgens de zeskantmoer los en draai de gekartelde moer weer vast om de aanpassing te vergrendelen.

Aanpassingen hoepelklem

De DW Hoop Clamp is ontworpen om op een breed scala aan basdrumhoepels van fabrikanten te passen. Om de ruimte van de hoepelklem voor uw basdrum in te stellen:

1. Gebruik de inbussleutel (meegeleverd) om de stelschroef op de gekartelde moer los te draaien.
2. Draai de gekartelde moer om de opening te verkleinen of te vergroten en draai de stelschroef weer vast.
3. Plaats het pedaal op het midden van de hoepel en draai de T-schroef stevig vast.

Gebruik de meegeleverde rubberen hoepelbeschermer om schade aan uw basdrumhoepel te voorkomen.

Teenstuk, antislipsporen en Velcro™

Om het optionele teenstuk te installeren:

1. Verwijder de schroef en moer aan de voorkant van het voetbord met behulp van een kruiskopschroevendraaier en een steeksleutel.
2. Lijn het gat in het teenstuk uit met het gat in het voetbord en vervang en draai de verbindingsschroef en -moer vast.

Alle DW basdrumpedalen zijn voorzien van ingebouwde verstelbare sporen en antislip Velcro™ aan de onderkant van de pedaalplaten om te voorkomen dat de basdrum kruipt. De Velcro™ grijpt automatisch op de meeste soorten vloerbedekking. Om de sporen aan te passen, draait u het gekartelde gedeelte eenvoudigweg met de klok mee voor meer slipcontrole of tegen de klok in voor minder. Wees voorzichtig bij het gebruik van de sporen, omdat ze de vloer kunnen beschadigen.
Let op: sommige schroeven op het pedaal zijn behandeld met een chemische vergrendeling om ongewenst losraken tijdens het spelen te voorkomen. Om de chemische vergrendeling die deze schroeven vasthoudt los te maken, moet u ze mogelijk eerst 2-3 minuten verwarmen met een föhn.

Uw pedaal aanpassen met de DW Bass Drum Pedal Stacking Heel Kit (onderdeel #1236 apart verkrijgbaar)

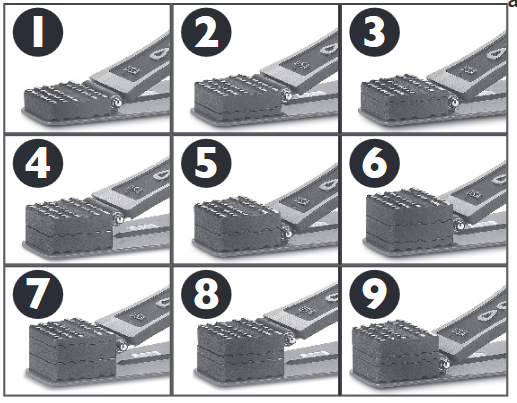

Elevator Heel Platform (U.S. Patent No. 6359205) DW's geavanceerde 9-positie "Elevator" hielplaten bieden een unieke methode voor drummers om een comfortabelere pedaal speelpositie te bereiken zonder in te boeten aan snelheid, kracht of nauwkeurigheid. Door verschillende combinaties van de hielsecties te gebruiken, kan de hoogte van de hiel onafhankelijk van de hoek van het voetbord worden aangepast. De "Elevator" posities variëren van normaal (#1) en licht verhoogd (#2-3) tot verhoogd (#4-7) en extreem (#8-9). Positie #8 wordt bijvoorbeeld aanbevolen voor het bereiken van een soepelere, meer moeiteloze hiel-teen glijdende techniek, terwijl posities #2 en #3 een subtiele maar effectieve manier bieden om de controle te vergroten. Om de Elevator hielsecties te installeren, draait u eerst het pedaal om en verwijdert u de drie schroeven die de originele hiel (A) aan de pedaalplaat bevestigen. Om de chemische vergrendeling die de drie schroeven vasthoudt los te maken, moet u ze mogelijk eerst 2-3 minuten verwarmen met een föhn. Plaats extra Elevator hielsecties (B, C) onder of boven de originele sectie en bevestig de gestapelde hielsecties opnieuw met behulp van de langere schroeven (meegeleverd). De volgende tabel geeft aan welke schroeven (meegeleverd) moeten worden gebruikt in combinatie met de Elevator hielsecties om de hoogte van uw hiel aan te passen.

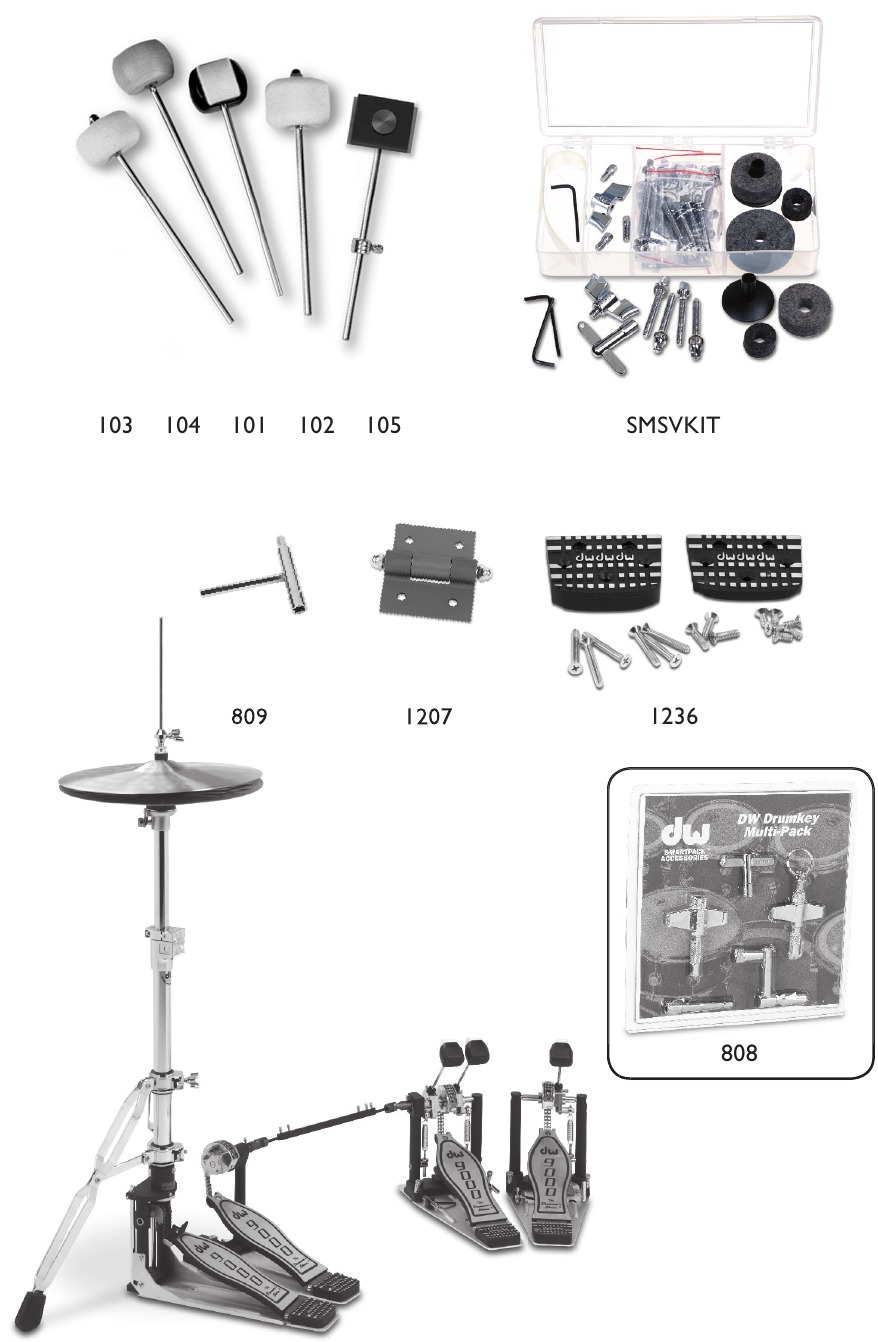

DW 9000 SERIES BASS DRUM PEDAAL ACCESSOIRES
