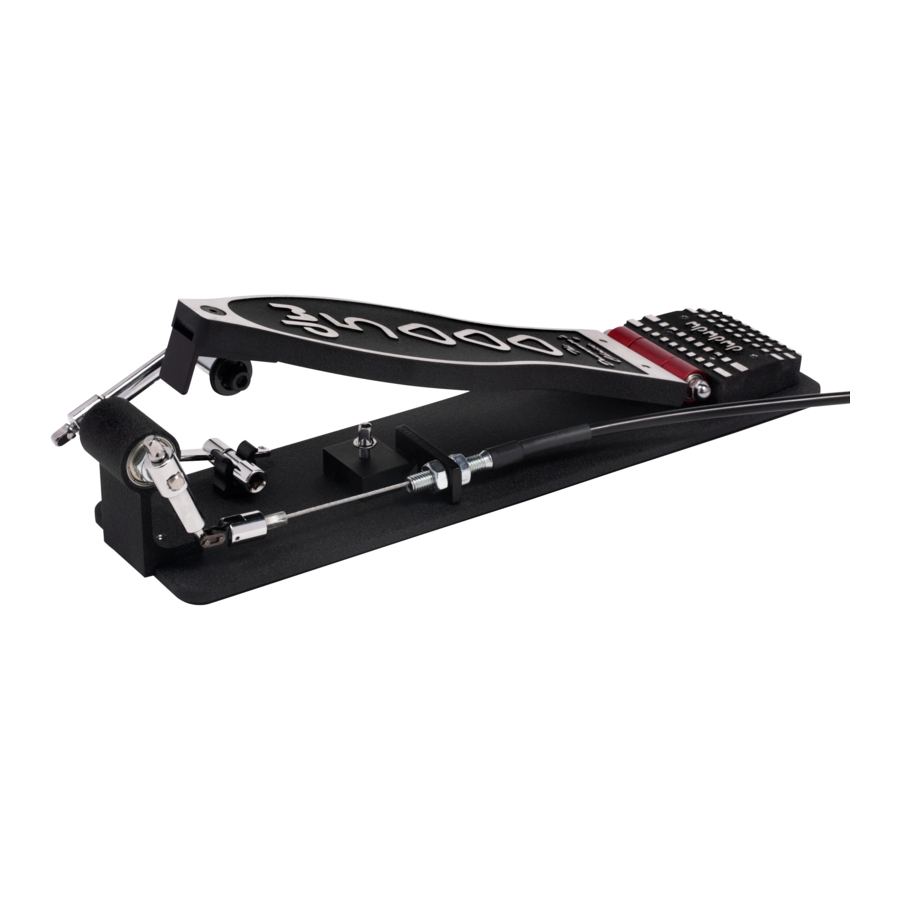

DW 5000 Series, DWCP5000CJ, DWCP5000CJDL Handleiding

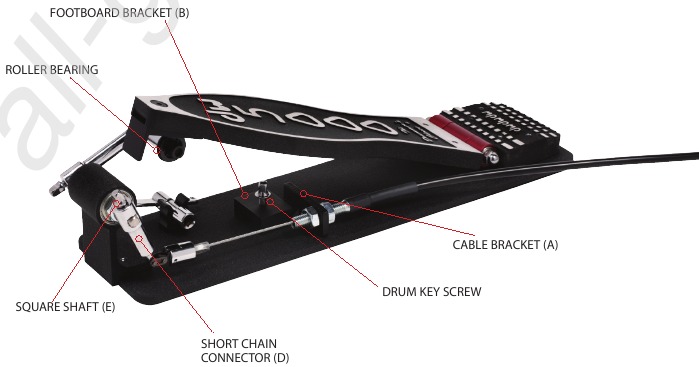

KABEL AANSLUITEN OP DE EENHEIDSPLAAT

Let op: De voetplank is niet verbonden met het rollager, de voetplank ligt bovenop het rollager.

1. Zorg ervoor dat de drumsleutelschroef van de VOETPLANKBEUGEL (B) los zit.
2. Schuif de KABELBEUGEL (A) helemaal in de VOETPLANKBEUGEL zoals afgebeeld.
3. Draai de drumsleutelschroef van de VOETPLANKBEUGEL (B) vast.
4. Schuif de KORTKETTINGCONNECTOR (D) op de VIERKANTSAS (E). U moet de as draaien om het vierkant in de juiste positie te brengen (het draaien van de as tilt het rollager op en duwt de voetplank omhoog).
5. Draai de sleutelschroef van de KORTKETTINGCONNECTOR (D) vast.

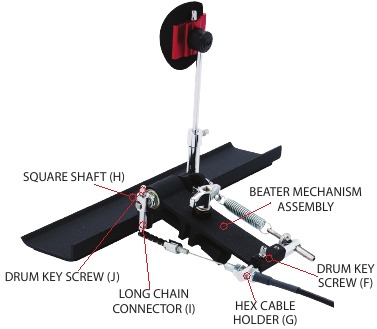

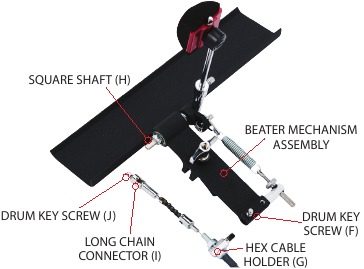

KABEL AANSLUITEN OP DE SLAGWERKMECHANISME-ASSEMBLAGE

1. Steek de ZESKANTIGE KABELHOUDER (G) in de SLAGWERKMECHANISME-ASSEMBLAGE en DRAAI DE DRUMSLEUTELSCHROEF (F) vast op de platte kant van de ZESKANTIGE KABELHOUDER.

2. Schuif de LANGE KETTINGCONNECTOR (l) op de VIERKANTSAS (H). U moet de as draaien om het vierkant in de juiste positie te brengen.

3. Draai de SLEUTELSCHROEF (J) op de LANGE KETTINGCONNECTOR (l) vast.

KABEL LOSKOPPELEN VAN DE EENHEID

Let op: U moet de kettingCONNECTOR (D) van de VIERKANTSAS (E) verwijderen voordat u de KABELBEUGEL verwijdert

1. Draai de DRUMSLEUTELSCHROEF VAN DE KETTINGCONNECTOR (D) los, schuif de KETTINGCONNECTOR van de VIERKANTSAS (E).
2. Draai de DRUMSLEUTELSCHROEF VAN DE VOETPLANKBEUGEL (B) los en schuif de KABELBEUGEL (A) uit de VOETPLANKBEUGEL (B).
3. Draai de DRUMSLEUTELSCHROEF (F) en de DRUMSLEUTELSCHROEF (J) los.
4. Verwijder de ZESKANTIGE KABELHOUDER (G) en de LANGE KETTINGCONNECTOR (1) van de SLAGWERKMECHANISME-ASSEMBLAGE.
5. Bewaar alle onderdelen in een tas voor transport.

VEERSPANNING AANPASSEN

1. Draai de GEKARTELDE MOER los.
2. Trek de ZESKANTIGE MOER uit de holte, draai naar de gewenste spanning.
3. Draai de GEKARTELDE MOER vast.

SLAGHOEK AANPASSEN

1. Draai de DRUMSLEUTELSCHROEF VAN DE VEERVIP los.
2. Plaats de klopper in de gewenste hoek.
3. Draai de SLEUTELSCHROEF vast.

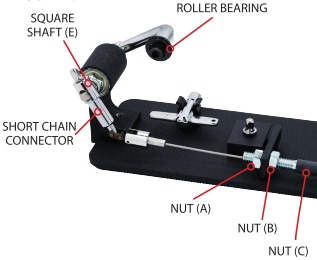

VOETPLANKHOOGTE AANPASSEN

De hoogte van de voetplank is in de fabriek ingesteld voor een optimale speelpositie. Hij kan echter indien nodig worden verhoogd of verlaagd.

1. Om de positie te wijzigen, moet u MOER (A) of MOER (B) ontgrendelen van de kabelbeugel. Gebruik een moersleutel op MOER (A) of MOER (B) en een moersleutel op het kabeluiteinde ZESKANT (C) en draai MOER (A) of MOER (B) los van de beugel. Draai de moer niet te ver los, net genoeg zodat de kabelbeugel los zit.
2. Om de hoogte van de voetplank te verhogen: Draai MOER (B) los en draai MOER (A) vast. U moet het kabeluiteinde ZESKANT (C) vasthouden en voorkomen dat het draait. Om de hoogte van de voetplank te verlagen, draait u MOER (A) los en draait u MOER (B) vast.
3. Zodra de gewenste hoogte van de voetplank is bereikt, draait u beide moeren vast tegen de kabelbeugel met behulp van twee moersleutels.

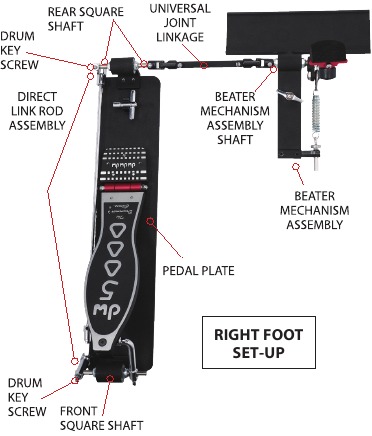

DE DIRECTE VERBINDINGSINRICHTING INSTELLEN

1. Neem de meegeleverde UNIVERSELE SCHAKELVERBINDING en bevestig het ene uiteinde aan de ASSEMBLAGE-AS VAN HET SLAGWERKMECHANISME. Draai de DRUMSLEUTELSCHROEF vast in lijn met de SLAGWERK-AS.
2. Plaats het tegenoverliggende uiteinde op de ACHTERSTE VIERKANTSAS van de PEDAALPLAAT. U moet de as draaien om het vierkant in de juiste positie te brengen (het draaien van de as tilt het rollager op en duwt de voetplank omhoog).
3. Draai alle DRUMSLEUTELSCHROEVEN vast.

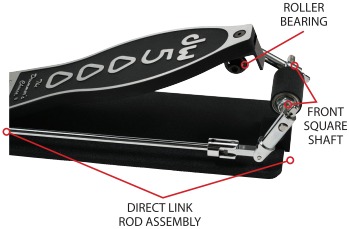

HET APPARAAT AFBREKEN VOOR OPSLAG

1. Draai de DRUMSLEUTELSCHROEVEN VAN DE UNIVERSELE VERBINDINGEN los die ze verbinden met de VIERKANTSASSEN.
2. Verwijder de UNIVERSELE VERBINDING van het pedaal door ze van de assen te schuiven.
3. Plaats alle onderdelen in een tas voor transport.

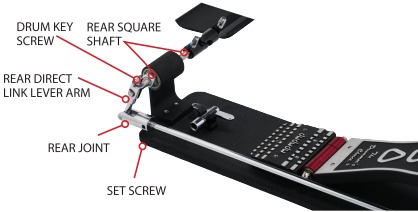

VOETPLANKHOOGTE AANPASSEN

1. Verwijder de ACHTERSTE DIRECTE VERBINDINGSHENDELARM van de ACHTERSTE VIERKANTSAS door de drumsleutelschroef los te draaien.
2. Gebruik de meegeleverde 2,5 mm inbussleutel om de stelschroef los te draaien die voorkomt dat de ACHTERSTE VERBINDING draait.
3. Draai de ACHTERSTE DIRECTE VERBINDINGSHENDELARM en de ACHTERSTE VERBINDING ten minste één volledige rotatie in beide richtingen totdat de gewenste hoogte van de voetplank is bepaald.
4. Draai de ACHTERSTE DIRECTE VERBINDINGSHENDELARM met de klok mee om de voetplank omhoog te brengen en tegen de klok in om de voetplank omlaag te brengen.
5. Zodra de gewenste hoogte van de voetplank is ingesteld, plaatst u de ACHTERSTE DIRECTE VERBINDINGSHENDELARM terug op de as en draait u alle DRUMSLEUTELSCHROEVEN vast. Draai vervolgens de 2,5 mm ZESKANTSCHROEF vast. Draai niet te vast aan.
6. Pas het tegenoverliggende uiteinde van de staaf niet aan.

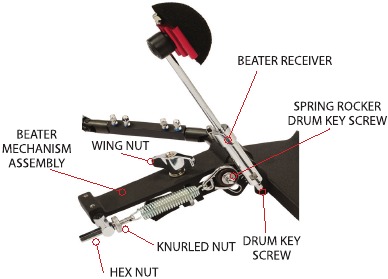

VEERSPANNING AANPASSEN

1. Draai de GEKARTELDE MOER los.
2. Trek de ZESKANTIGE MOER uit de holte, draai naar de gewenste spanning.
3. Draai de GEKARTELDE MOER vast.

SLAGHOEK AANPASSEN

1. Draai de DRUMSLEUTELSCHROEF VAN DE VEERVIP los.
2. Plaats de klopper in de gewenste hoek.
3. Draai de SLEUTELSCHROEF vast.

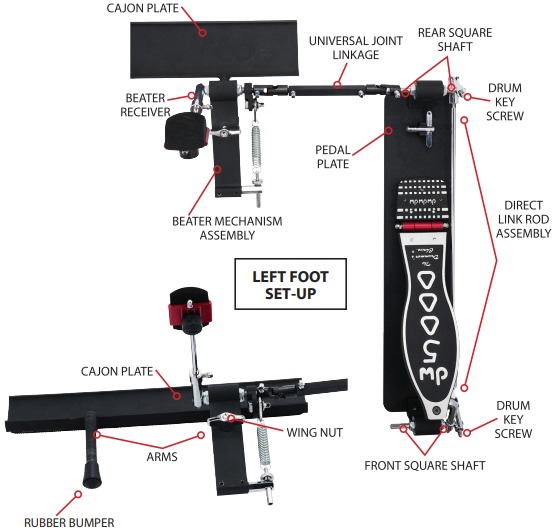

OMZETTEN NAAR LINKSHANDIG

1. Verwijder de DIRECTE VERBINDINGSSTANG-ASSEMBLAGE van de VOORSTE en ACHTERSTE VIERKANTSASSEN door de DRUMSLEUTELSCHROEVEN los te draaien.
2. Verplaats de DIRECTE VERBINDINGSSTANG-ASSEMBLAGE naar de tegenoverliggende zijde van de PEDAALPLAAT. Draai de DRUMSLEUTELSCHROEVEN vast.
3. Verwijder de SLAGWERKONTVANGER van de SLAGWERKMECHANISME-ASSEMBLAGE door de DRUMSLEUTELSCHROEF los te draaien.
4. Verplaats de SLAGWERKONTVANGER naar het tegenoverliggende vierkant op dezelfde as. Draai de DRUMSLEUTELSCHROEF vast.
5. Verwijder RUBBEREN BUMPERS van de armen van de CAJON-PLAAT.
6. Draai de VLEUGELMOER los en verplaats de SLAGWERKMECHANISME-ASSEMBLAGE naar de tegenoverliggende arm van de PEDAALPLAAT.
   Bevestig RUBBEREN BUMPERS opnieuw.
7. Stel uw Cajon normaal in (zie hierboven: De directe verbindingsinrichting instellen).
