Cisco WAP4410N - Snelstartgids voor Wireless-N Access Point
Inhoud van de verpakking

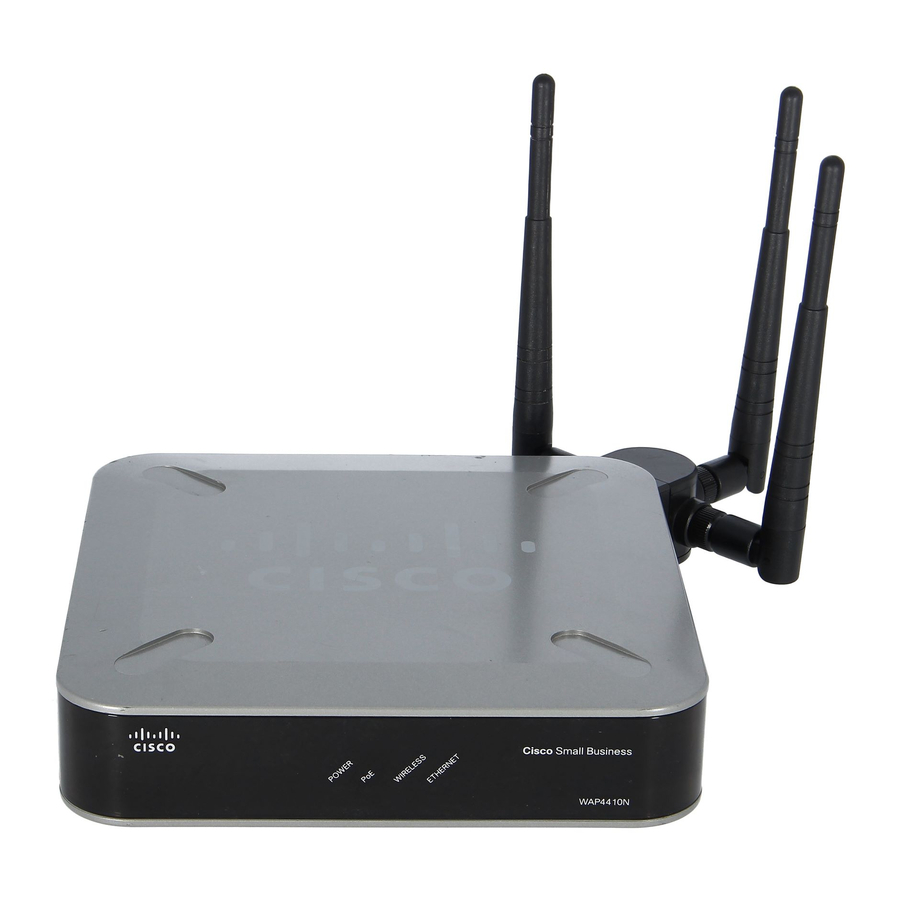

- WAP4410N Wireless Access Point
- Afneembare dipoolantennes (3)
- Stroomadapter
- Bureaustandaards (2)
- Ethernetkabel van 1,5 meter (5 voet) van categorie 5
- Administratiehandleiding op CD-ROM
Productoverzicht

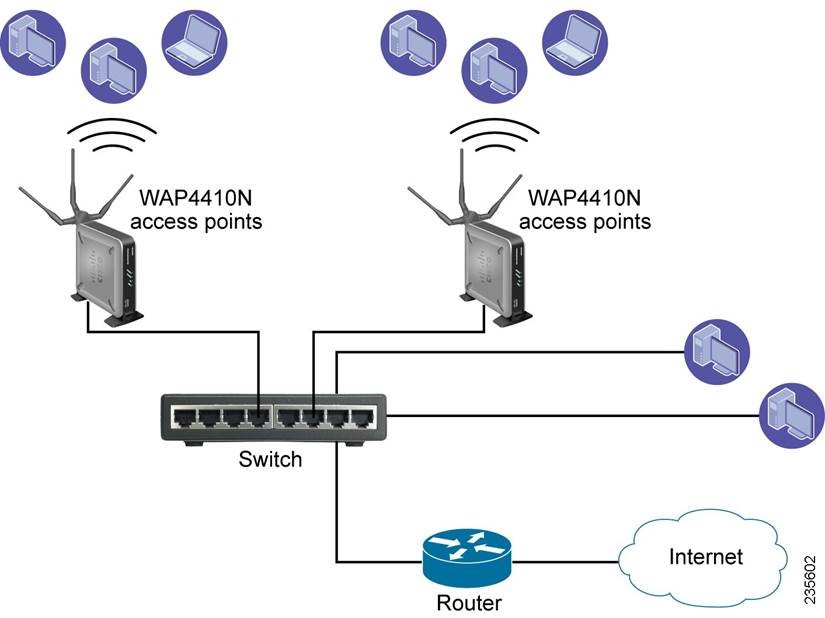

Met het WAP4410N Access Point kunt u Wireless-N (802.11n)-apparaten aan uw netwerk toevoegen zonder dat u een stekker nodig hebt. De WAP4410N zorgt voor een groter bereik en mobiliteit binnen uw draadloze netwerk en stelt u tevens in staat om het draadloze netwerk met een bekabelde omgeving te verbinden, zoals wordt weergegeven in de volgende voorbeeldconfiguratie van een draadloos netwerk.
Het WAP4410N Access Point ondersteunt de 802.11n Draft 2.0-specificatie van IEEE. Het ondersteunt ook 802.11g- en 802.11b-clients in een gemengde omgeving. Dit access point kan 802.11n-verbindingen ondersteunen, die veel sneller zijn dan de eerdere 802.11b/g-technologieën. Daarnaast biedt dit access point een groter bereik door gebruik te maken van meerdere antennes om datastromen in verschillende richtingen te verzenden en te ontvangen.
Gebruik de instructies in deze Snelstartgids om het access point te installeren en de eerste installatie uit te voeren. Meer gedetailleerde installatie- en configuratie-instructies vindt u in de WAP4410N Wireless-N Access Point with Power Over Ethernet Administration Guide, die u kunt downloaden van Cisco.com, zoals aangegeven in sectie 4, "Where to Go From Here" (Waar u vanaf hier naartoe kunt gaan).

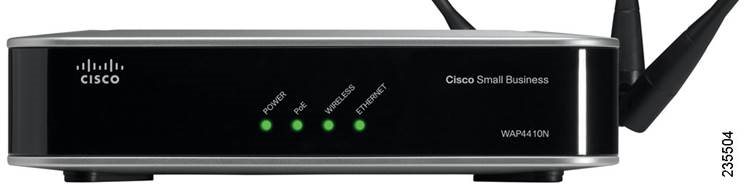

Voorpaneel
De LED's van het access point op het voorpaneel geven informatie weer over de netwerkactiviteit.
POWER LED—(Groen) Licht op en blijft branden wanneer het access point is ingeschakeld.
PoE LED—(Groen) Licht op wanneer het access point wordt gevoed via een Ethernet-kabel.
WIRELESS LED—(Groen) Licht op wanneer de draadloze module actief is op het access point. Deze LED knippert wanneer het access point actief gegevens verzendt naar of ontvangt van een draadloos apparaat.
ETHERNET LED—(Groen) Licht op wanneer het access point succesvol verbinding maakt met een apparaat via de Ethernet-netwerkpoort. Deze LED knippert wanneer het access point actief gegevens verzendt naar of ontvangt van een van de apparaten via de Ethernet-netwerkpoort.

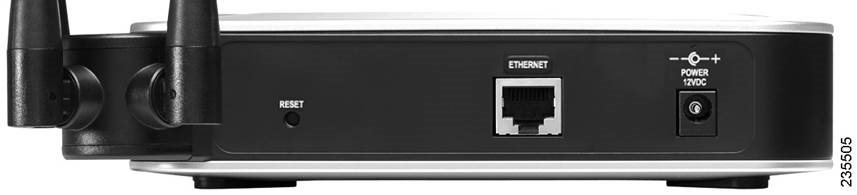

Achterpaneel
De poorten van het access point bevinden zich op het achterpaneel van de switch.
RESET Button (RESET-knop)—Er zijn twee manieren om het access point terug te zetten naar de fabrieksinstellingen. Ofwel houdt u de Reset-knop ongeveer 10 seconden ingedrukt, ofwel herstelt u de standaardwaarden met behulp van het webgebaseerde hulpprogramma van het access point.
ETHERNET Port (ETHERNET-poort)—Maakt verbinding met Ethernet-netwerkapparaten, zoals een switch of router die al dan niet PoE ondersteunt.
POWER Port (STROOM-poort)—Sluit het access point aan op de stroom met behulp van de meegeleverde 12VDC-stroomadapter.
WAP4410N Access Point-antennes
Het WAP4410N Access Point heeft drie afneembare 2dBi omnidirectionele antennes. Deze antennes bevinden zich aan de achterkant van het apparaat.
De drie antennes hebben een basis die 90 graden kan draaien in de staande positie. De drie antennes ondersteunen 3X3 "multiple in, multiple out" (MIMO)-diversiteit in draadloze-N-modus.
Plaatsingsopties
U kunt het WAP4410N Access Point horizontaal op zijn rubberen voetjes plaatsen, verticaal in een standaard of aan de muur bevestigen.
Desktop Option (Desktopoptie)
Voor montage op een bureau plaatst u het access point horizontaal op een oppervlak zodat het op zijn vier rubberen voetjes staat.
Wall-Mount Option (Optie voor wandmontage)
Om het WAP4410N Access Point aan een muur te bevestigen, volgt u deze stappen.

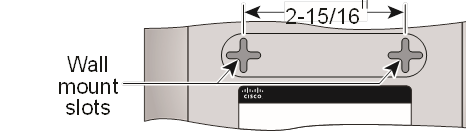

STAP 1 Bepaal waar u het WAP4410N Access Point wilt monteren en installeer twee schroeven (niet meegeleverd) die 2-15/16 inch (ongeveer 7,46 cm) uit elkaar liggen.
STAP 2 Met het achterpaneel naar boven gericht (bij verticale installatie), lijnt u het WAP4410N Access Point zo uit dat de kruislings geplaatste sleuven voor wandmontage aan de onderkant van het access point overeenkomen met de twee schroeven.
STAP 3 Plaats de sleuven voor wandmontage over de schroeven en schuif de WAP4410N
Access Point naar beneden totdat de schroeven goed in de sleuven voor wandmontage passen.

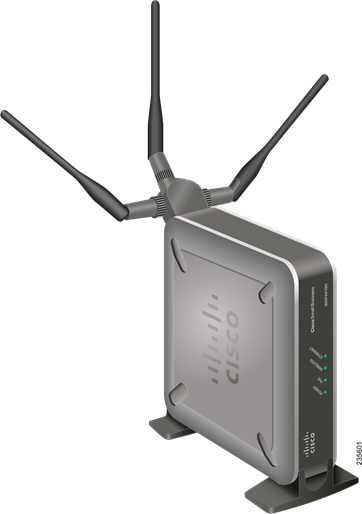

Stand Option (Standaardoptie)
Om het access point verticaal in een standaard te plaatsen, volgt u deze stappen.
STAP 1 Zoek het linkerzijpaneel van het WAP4410N Access Point.

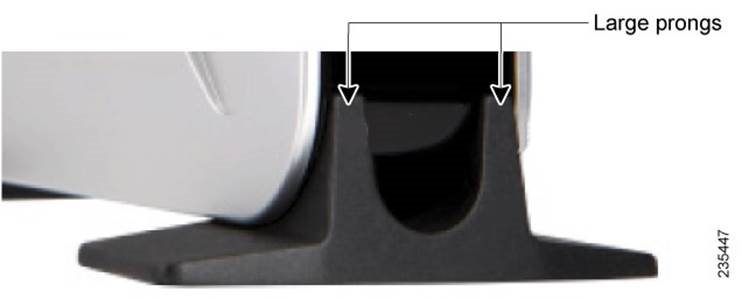

STAP 2 Met de twee grote tanden van een van de standaards naar buiten gericht, steekt u de korte tanden in de kleine sleuven in het WAP4410N Access Point en duwt u de standaard omhoog totdat de standaard op zijn plaats klikt.
Herhaal deze stap met de andere standaard.
Het WAP4410N Access Point aansluiten op het netwerk
U kunt het WAP4410N Access Point op een van de volgende manieren op uw netwerk aansluiten:
- Met behulp van een PoE-switch
- Met behulp van een standaard switch

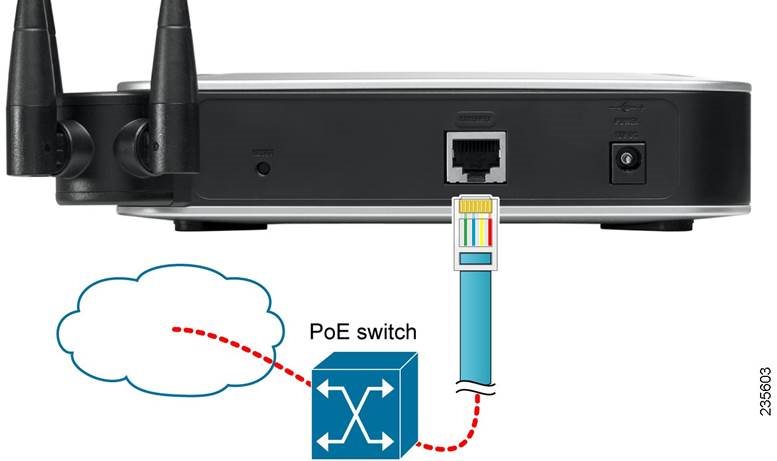

Een PoE-switch gebruiken om de WAP4410N op het netwerk aan te sluiten
Om het WAP4410N Access Point op uw netwerk aan te sluiten met behulp van een PoE-switch, sluit u eenvoudigweg de Ethernet-poort van het access point aan op een PoE-poort op de PoE-switch.
De LED's op het voorpaneel lichten op zodra het WAP4410N Access Point wordt ingeschakeld.
Een standaard switch gebruiken om de WAP4410N op het netwerk aan te sluiten
Om het WAP4410N Access Point op uw netwerk aan te sluiten met behulp van een standaard switch, volgt u deze stappen.
STAP 1 Gebruik de meegeleverde Ethernet-kabel om de Ethernet-poort van het access point aan te sluiten op een Ethernet-poort op de switch.
STAP 2 Sluit de meegeleverde stroomadapter aan op de stroompoort van het WAP4410N Access Point.
STAP 3 Steek de stroomadapter in een stopcontact.
De LED's op het voorpaneel lichten op zodra het WAP4410N Access Point wordt ingeschakeld.
Het WAP4410N Access Point configureren
Het WAP4410N Access Point werkt direct uit de doos met de standaardinstellingen. U kunt deze instellingen echter wijzigen om aan uw behoeften te voldoen door het access point te benaderen met behulp van een webgebaseerd configuratiehulpprogramma.
Het webgebaseerde configuratiehulpprogramma starten
Om het WAP4410N Access Point te configureren, volgt u deze stappen om toegang te krijgen tot het webgebaseerde configuratiehulpprogramma van de WAP4410N vanaf uw computer.
STAP 1 Sluit uw computer aan op hetzelfde netwerk waarop het WAP4410N Access Point is aangesloten.
STAP 2 Configureer uw computer om zich in hetzelfde subnet te bevinden als het access point (bijvoorbeeld 192.168.1.199).
Standaard heeft het WAP4410N Access Point een IP-adres van 192.168.1.245 en een standaardmasker van 255.255.255.0.
STAP 3 Start een webbrowser, zoals Internet Explorer of Mozilla Firefox.
STAP 4 Voer in het adresveld 192.168.1.245 in en druk op de Enter-toets.
STAP 5 Voer in de velden Gebruikersnaam en Wachtwoord admin in.
De standaardgebruikersnaam en het standaardwachtwoord zijn admin.
STAP 6 Klik op Log in (Inloggen).
De firmware upgraden
Om de firmware van het WAP4410N Access Point te upgraden:
STAP 1 Download het firmware-upgradebestand van:
www.cisco.com/en/US/products/ps10052/index.html
STAP 2 Klik in het configuratiehulpprogramma op Administration > Firmware Upgrade (Beheer > Firmware-upgrade).
STAP 3 Klik op Browse (Bladeren), selecteer het firmware-upgradebestand en klik op OK.
STAP 4 Klik op Upgrade (Upgraden) en volg de instructies op het scherm.
Het access point configureren
Wanneer u het WAP4410N Access Point voor de eerste keer gebruikt met behulp van het webgebaseerde configuratiehulpprogramma of na een firmware-upgrade, moet u het standaardwachtwoord van het access point wijzigen om het te beschermen tegen ongeoorloofd gebruik. Afhankelijk van uw implementatievereisten moet u mogelijk ook enkele van de configuratieparameters van het access point wijzigen.
Voor meer informatie over het wijzigen van het wachtwoord en het configureren van het access point verwijzen wij u naar de WAP4410N Wireless-N Access Point with Power Over Ethernet Administration Guide. Deze handleiding staat op de CD-ROM die bij het product wordt geleverd. U kunt deze handleiding en andere gerelateerde documentatie ook raadplegen op Cisco.com, zoals aangegeven in de volgende sectie.
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
© 2009 Cisco Systems, Inc. Alle rechten voorbehouden.
