Sony XLR-H1 - Handle Unit Handleiding

Inhoud

Opmerkingen over gebruik

  • Ga voor cameramodellen die compatibel zijn met deze unit naar de volgende website.

    In combinatie met een cameramodel gefabriceerd door Sony dat niet op de website staat, werkt de unit niet. https://www.sony.net/dics/h1/
  • Het gebruik van deze unit met producten van andere fabrikanten kan de prestaties beïnvloeden, wat kan leiden tot ongelukken of storingen.
  • Deze unit is niet stof-, spat- of waterdicht.
  • Om het risico op brand of elektrische schokken te vermijden, moet u het volgende in acht nemen:
    • Demonteer of wijzig deze unit niet.
    • Gebruik deze unit niet met natte handen.
    • Zorg ervoor dat er geen water of vreemde stoffen (metaal, ontvlambare stoffen, enz.) in deze unit terechtkomen.
    • Gebruik deze unit niet op een plaats waar water spat, bij hoge luchtvochtigheid, stof, oliedampen en stoom.
  • Om het risico op schade of een storing te vermijden, moet u het volgende in acht nemen:
    • Deze unit is precisieapparatuur. Laat de unit niet vallen, stoot er niet tegen en stel hem niet bloot aan een sterke fysieke impact.
    • Raak de elektrische contacten op deze unit niet aan met blote handen.
    • Gebruik of bewaar deze unit niet op een plaats waar hoge temperaturen en luchtvochtigheid heersen.
    • Wanneer u deze unit buitenshuis gebruikt, bescherm de unit dan tegen blootstelling aan regen of zeewater.
  • Neem voor interne inspectie en reparatie van deze unit contact op met uw Sony-dealer of een lokaal erkend Sony-servicepunt.

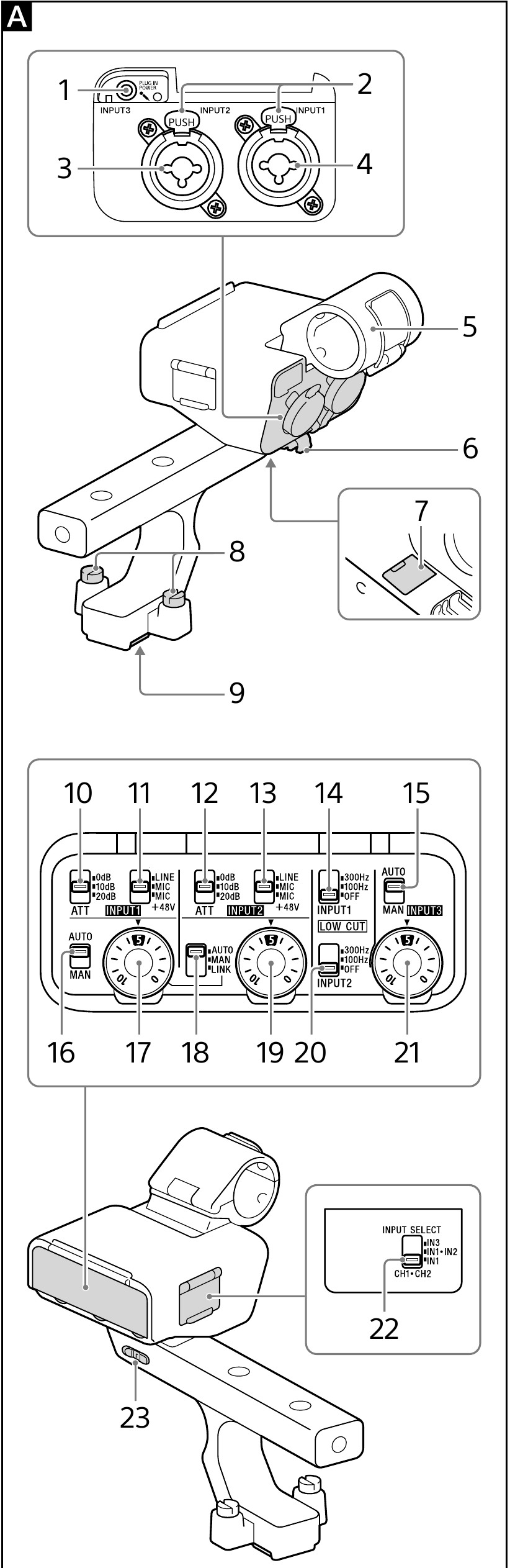

De onderdelen identificeren

De onderdelen identificeren

  1. INPUT3 jack (stereo mini-jack, plug-in-power compatibel)
  2. Ontgrendelingshendel
  3. INPUT2 jack (3-pins XLR/TRS, female type, fantoomvoeding compatibel)
  4. INPUT1 jack (3-pins XLR/TRS, female type, fantoomvoeding compatibel)
  5. Microfoonhouder
  6. Kabelhouder
  7. Micro USB-poort
  8. Bevestigingsschroeven
  9. Multi Interface-voet
  10. ATT (INPUT1) schakelaar
  11. INPUT1 (LINE/MIC/MIC+48V) schakelaar
  12. ATT (INPUT2) schakelaar
  13. INPUT2 (LINE/MIC/MIC+48V) schakelaar
  14. LOW CUT (INPUT1) schakelaar
  15. AUTO/MAN (INPUT3) schakelaar
  16. AUTO/MAN (INPUT1) schakelaar
  17. AUDIO LEVEL (INPUT1) draaiknop
  18. AUTO/MAN/LINK (INPUT2) schakelaar
  19. AUDIO LEVEL (INPUT2) draaiknop
  20. LOW CUT (INPUT2) schakelaar
  21. AUDIO LEVEL (INPUT3) draaiknop
  22. INPUT SELECT schakelaar
  23. HANDLE AUDIO schakelaar

waarschuwing Opmerkingen

  • Voordat u een externe microfoon of een extern apparaat aansluit op/loskoppelt van de INPUT1- of INPUT2-aansluiting, moet u ervoor zorgen dat u de INPUT1- (LINE/MIC/MIC+48V) of INPUT2-schakelaar (LINE/MIC/MIC+48V) in een andere stand zet dan "MIC+48V". Het aansluiten/loskoppelen van de kabel op/van de externe microfoon of het externe apparaat terwijl de schakelaar op "MIC+48V" staat, kan harde geluiden of een storing van het apparaat veroorzaken.
  • Tijdens het opnemen kunnen bedienings- en handgeluiden van de camera of lens worden opgenomen. Het aanraken van deze unit tijdens het opnemen veroorzaakt ruis in de opname.
  • Wijzig tijdens het opnemen niet de INPUT1- of INPUT2-schakelaarinstellingen.
  • Als de microfoon van deze unit zich in de buurt van een luidspreker bevindt, kan er akoestische feedback optreden. In dit geval verplaatst u de unit weg van de luidspreker om de maximale afstand tussen de microfoon en de luidspreker te creëren, of verlaagt u het luidsprekervolume.
  • Als er stof of waterdruppels op het oppervlak van de microfoon zitten, is succesvol opnemen mogelijk niet mogelijk. Zorg ervoor dat u het microfoonoppervlak reinigt voordat u deze unit gebruikt.
  • Schakel de camera uit voordat u deze unit bevestigt/verwijdert.
  • Wanneer deze unit is aangesloten op de camera en de HANDLE AUDIO-schakelaar op ON staat, kan de interne microfoon van de camera geen audio-input opnemen.
  • Wanneer u deze unit aan de camera bevestigt, draai de twee handvatbevestigingsschroeven stevig vast. Het gebruik van deze unit zonder de handvatbevestigingsschroeven vast te draaien, kan de Multi Interface Shoe-aansluiting beschadigen of ervoor zorgen dat de unit eraf valt.

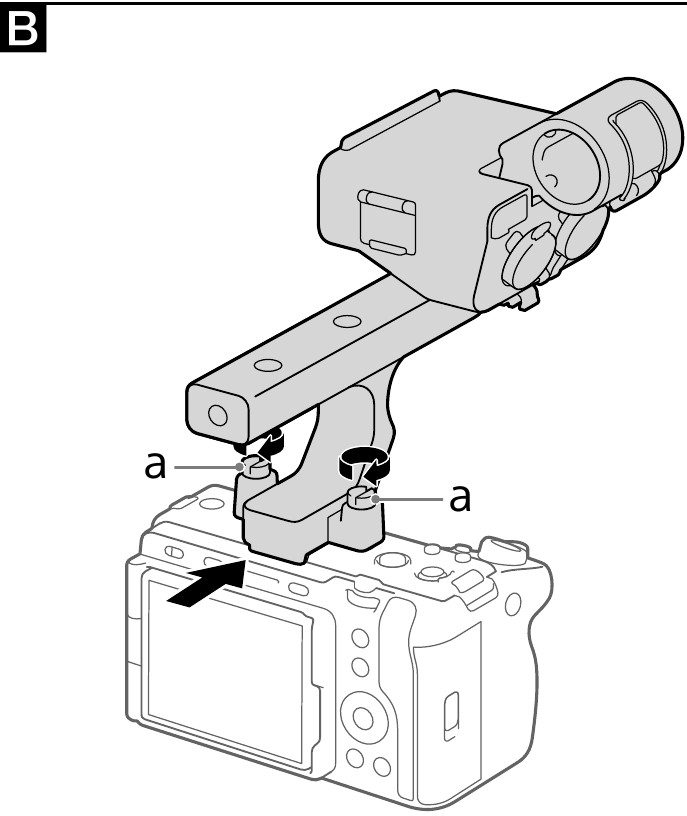

Deze unit aan de camera bevestigen

Deze unit aan de camera bevestigen

Door deze unit te bevestigen, kunnen maximaal vier audioapparaten tegelijkertijd op de camera worden aangesloten.

  1. Zet de aan/uit-schakelaar van de camera op uit.
  2. Verwijder de schoenkap van de camera en de handvatschoenkap van deze unit.
  3. Schuif deze unit in de Multi Interface Shoe totdat deze de achterkant van de schoen bereikt.
    Zorg er vervolgens voor dat u de schroeven (a) aan beide zijden stevig vastdraait met een munt, enz.
    Raadpleeg voor meer informatie de Help-gids die bij de camera is geleverd.

Specificaties

Afmetingen (ongeveer) 113,2 mm × 140,8 mm × 172 mm (4 1/2 inch × 5 5/8 inch × 6 7/8 inch) (B/H/D)
(exclusief de uitstekende delen)
Gewicht (ongeveer) 305 g (10,8 oz)
Meegeleverde items XLR-handvatunit (1),
Handvatschoenkap (1) (bevestigd aan deze unit),
Set gedrukt documentatiemateriaal

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
"Multi Interface Shoe" is een handelsmerk van Sony Group Corporation.

© 2022 Sony CorporationGedrukt in Thailand https://www.sony.net/

Voor klanten in de VS
Voor vragen over uw product of voor het dichtstbijzijnde Sony Service Center belt u 1-800-222-SONY (7669).

Verklaring van overeenstemming van de leverancier
Handelsnaam: SONY
Model: XLR-H1
Verantwoordelijke partij: Sony Electronics Inc.
Adres: 16535 Via Esprillo, San Diego, CA 92127 U.S.A. Telefoonnummer: 858-942-2230
