CIOKS DC10 - Voeding voor Effectpedalen Handleiding

Introductie

Sinds 1991 levert het Deense bedrijf CIOKS gitaar- en basgitaristen betrouwbare voedingen speciaal voor effectpedalen. Na ons allereerste product, de CIOKS Baby voeding in 1991, werden de Big John en Double Jack in 1995 gelanceerd. Na een lange pauze werden er in 2007 nog drie units geïntroduceerd, waarmee ons standaard assortiment speciale voedingen voor effectpedalen werd gevormd. De grote doorbraak kwam in 2010, toen we de eerste producten van het professionele assortiment uitbrachten, met de DC10 als het meest populaire product. CIOKS werd wereldwijd met distributeurs en dealers.

Kenmerken

• 10 uitgangen geconfigureerd in 8 geïsoleerde secties met een totale stroom van 1.600mA
• 3 krachtige DC-secties met elk 400mA, geschikt voor het voeden van 3 pedalen met een hoge stroomsterkte zoals Strymon, Eventide of tc electronic Nova of Helicon pedalen
• biedt DC-spanningen van 9, 12 en 15V en ook 18 en 24V met Series adapter Flex
• 15V optie voor een Radial Tonebone pedaal of een andere Radial 15V unit
• ringkerntransformator met extra magnetische veldafscherming
• kortsluitbeveiliging van alle uitgangen
• geavanceerde LED-bewaking van elke geïsoleerde uitgang of sectie
• compatibel met Pedaltrain en Temple Audio pedalboards, montagehardware incl.

Overzicht

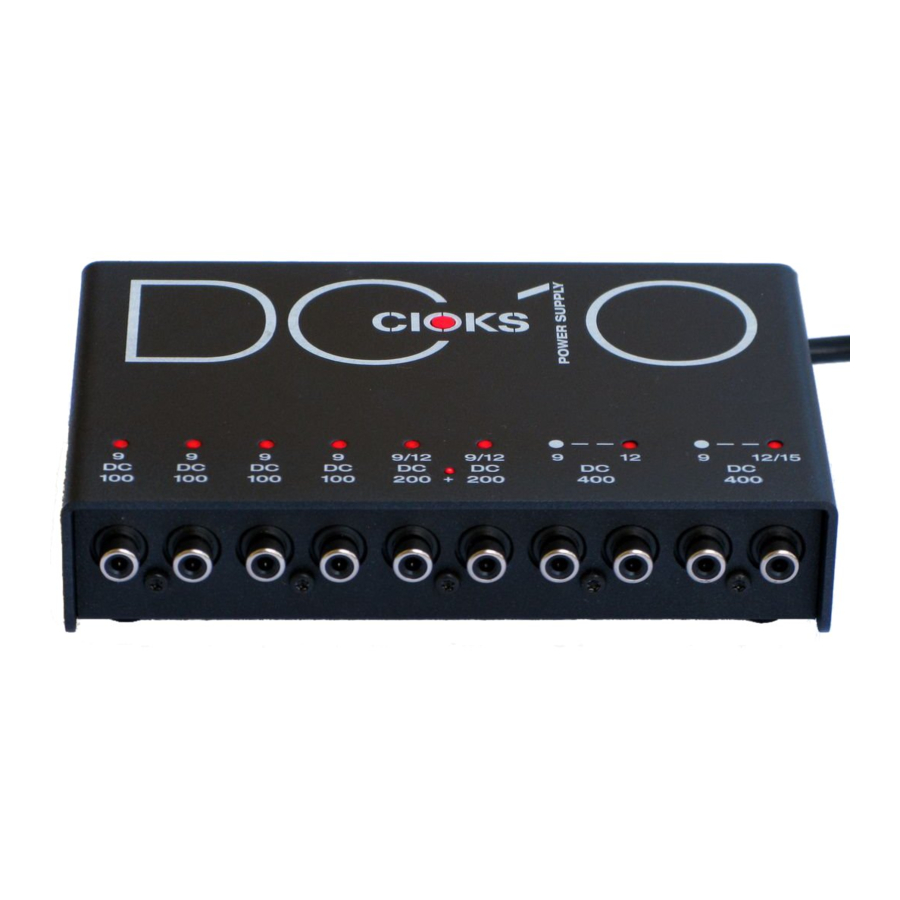

Voorkant

Aan de voorkant van de behuizing vind je 10 uitgangen van de voeding als RCA-aansluitingen die allemaal midden-positief zijn. De juiste polariteit voor het pedaal wordt bereikt door de juiste Flex-kabel te gebruiken.

Bovenkant

Het CIOKS-logo in het midden heeft een rode LED in het midden van de letter 'O'. Direct nadat de voeding is ingeschakeld, geeft deze het serienummer van uw voeding aan door de cijfers te knipperen. Vervolgens gaat het over in de temperatuurafhankelijke 'ademhalingsmodus' of blijft het gewoon ingeschakeld, afhankelijk van de instelling.

Bovenop de behuizing zie je de uitgangsspanning en max. stroomsterkte van elke geïsoleerde uitgang of sectie gedrukt net boven de uitgangsaansluitingen. Het bovenste cijfer is de spanning en de DC in de middelste regel vertelt je dat het een gelijkstroomuitgang is. Het onderste cijfer geeft de maximale stroomsterkte van elke uitgang in mA aan. Uitgangen met twee mogelijke spanningsinstellingen hebben beide waarden vermeld, bijvoorbeeld 9/12 of 12/15. Geïsoleerde secties met twee uitgangen die dezelfde GND delen, hebben één gemeenschappelijk cijfer voor de maximale stroom die uit beide uitgangen in de sectie kan worden gehaald.

De status van elke geïsoleerde uitgang of sectie wordt weergegeven door een LED-indicator die zich ook bovenop de behuizing bevindt, net boven het spanningscijfer. De functie van deze geavanceerde en unieke bewakingsfunctie wordt later in detail beschreven.

Achterkant

In de ruimte aan de achterkant van de behuizing vind je de AC-stroomingang, de netspanningskeuzeschakelaar, de zekering en de instellingenschakelaar.

De AC-stroomingang wordt C6 genoemd volgens de IEC 60320-standaard en is hetzelfde type dat in veel laptopvoedingen wordt gebruikt.

De netspanningskeuzeschakelaar moet worden gebruikt om de juiste netspanning in te stellen op 115 of 230V. De Japanse versie is alleen gemaakt voor een nominale netspanning van 100V en heeft geen netspanningskeuzeschakelaar.

De zekering is het enige onderdeel dat door de gebruiker kan worden vervangen. Als deze is doorgebrand, vervang deze dan door een 5x20mm, T 500mA (trage/time lag) type.

De instellingenschakelaar moet worden gebruikt om de werkingsinstellingen van de voeding te wijzigen.

Onderkant

Hier vind je een tabel met de verschillende instellingen van de voeding, die je selecteert met de instellingenschakelaar aan de achterkant. Hier bevinden zich ook de vier afneembare rubberen voetjes en 6 gaten met metrische M4-schroefdraad, die moeten worden gebruikt voor eenvoudige montage van de voeding op een pedalboard. Gebruik geen schroeven die verder dan 5 mm in de unit gaan. Bekijk de montagehandleiding op de CIOKS-website.

Aan de slag

Zorg er eerst voor dat de gekozen spanningswaarde op de spanningskeuzeschakelaar overeenkomt met de netspanning in je stopcontact. Sluit het netsnoer aan op de voeding en het stopcontact. Gebruik de juiste Flex-kabeltypen om je pedalen aan te sluiten op de uitgangen van de voeding en zorg ervoor dat de spanning en stroomsterkte correct zijn voor elk pedaal. Rock'n'Roll..! ...of JaZz!

Instellingen

Om de instellingen van de voeding te wijzigen, gebruik je de instellingenschakelaar aan de achterkant van de behuizing. In de onderstaande tabel kun je de verschillende instellingen zien:

LED-modus

De LED in het midden van de letter 'O' in het CIOKS-logo kan in de 'ademhalingsmodus' of in de 'constante' modus werken. Je selecteert de modus met schakelaar nr. 1.

Spanningsinstellingen

De spanning van uitgangen 5 en 6 kan individueel worden ingesteld op 9 of 12V met schakelaars nr. 3 en 4, waarbij de standaardwaarde 9V is. De spanning van uitgang 10 kan worden ingesteld op 12 of 15V, waarbij 12V de standaard is.

Geïsoleerde of samengevoegde werking van uitgangen 5 en 6

In de standaardinstelling werken uitgangen 5 en 6 als volledig geïsoleerde uitgangen met een maximale stroomsterkte van 200mA elk. Als je een derde krachtige 400mA-sectie nodig hebt, kun je deze twee uitgangen samenvoegen door schakelaar nr. 2 op AAN te zetten in een derde 400mA-sectie met twee uitgangen die dezelfde GND delen. De spanning van deze twee uitgangen kan nog steeds individueel worden ingesteld op 9 of 12V. De totale stroom die je van deze twee uitgangen afneemt, mag bij elkaar opgeteld niet meer dan 400mA bedragen.

Kenmerken

Geavanceerde LED-bewaking

Elke geïsoleerde uitgang of sectie heeft zijn eigen LED-statusindicator. De indicator brandt bij normaal bedrijf. Het licht wordt zwakker wanneer je net op de grens van de stroomlimiet werkt. Als je een uitgang overbelast of kortsluit, gaat de betreffende LED-indicator uit.

De LED-indicatoren van uitgangen 5, 6 en 10 met selecteerbare uitgangsspanningen, laten je ook de spanning zien die is gekozen met de instellingenschakelaar. Als er voor een bepaalde uitgang een hogere spanning dan de standaardinstelling is geselecteerd, brandt de betreffende LED-indicator met een hogere intensiteit dan de andere indicatoren. De standaardinstelling voor uitgangen 5 en 6 is 9V en voor uitgang 10 is dit 12V.

Alle indicatoren houden rekening met het werkelijke niveau van de netspanning bij het bewaken van een mogelijke overbelasting. De stroomlimieten voor elke uitgang of sectie van de voeding zijn gespecificeerd op het nominale niveau van de netspanning. In Europa is dit 230V en in bijvoorbeeld de Verenigde Staten 120V. Als de netspanning hoger is dan nominaal, kun je meer stroom van de voeding afnemen dan in de specificaties staat vermeld. Dit zou nooit een probleem zijn. Een meer voorkomende situatie is echter wanneer de netspanning lager is dan nominaal. In een dergelijk geval kunnen de maximale stroomsterktes voor elke uitgang of sectie worden verminderd.

De geavanceerde LED-bewaking van elke geïsoleerde uitgang waarschuwt je in geval van een overbelasting of kortsluiting. Als een dergelijke situatie zich voordoet, weet je waar je moet zoeken om het probleem op te lossen.
Een blik op de LED-statusindicatoren en je hebt het bewijs van 100% schone stroom naar je pedalen.

Ademende 'O' LED

De LED in de letter 'O' heeft twee hoofdfuncties. Net nadat de voeding is aangesloten op het elektriciteitsnet en begint te werken, geeft de LED het serienummer van je unit aan door elk cijfer van het nummer te knipperen. Afhankelijk van de instelling begint het vervolgens te 'ademen' of blijft het branden om aan te geven dat de stroom is ingeschakeld. De 'ademhalings'-frequentie is afhankelijk van de temperatuur in de voeding en bij een hogere temperatuur wordt het 'ademen' frequenter.

Meegeleverde accessoires

Flex kabels

CIOKS biedt een grote selectie van verschillende Flex-kabeltypen voor het aansluiten van je pedalen op de voeding. Hieronder zie je een lijst van de meegeleverde Flex-kabels bij je unit:

Montage hardware

We hebben alle benodigde hardware meegeleverd om de voeding bovenop of onder een Pedaltrain of Temple Audio pedalboard te monteren. Je kunt het natuurlijk ook bevestigen aan boards van andere merken. Kijk op de CIOKS-website voor meer informatie en montagehandleidingen.

Niet meegeleverde accessoires

Meer Flex-kabels en Booster Flex

Om één pedaal van stroom te voorzien met behulp van één uitgang, gebruik je eenvoudigweg een enkele geschikte standaard Flex-kabel en dat is alles. Als het stekker type of de lengte die je nodig hebt niet bij je unit is inbegrepen, is er een grote selectie standaard Flex-kabels waaruit je kunt kiezen en deze afzonderlijk kunt bestellen. In het geval van een oneven spanning of stroomvereiste, heb je mogelijk een van de speciale Flex-kabels nodig die beschikbaar zijn. Lees meer over deze en hoe je ze kunt gebruiken op de CIOKS-website of in de meegeleverde Flex-handleiding. Ze openen echt voor nog meer veelzijdigheid en flexibiliteit in termen van wat je kunt voeden met je unit.

Verschillende soorten pedalen van stroom voorzien

Deze kwestie is voor elke individuele installatie anders, stuur daarom je specifieke vragen over het voeden van je pedalen met behulp van CIOKS-voedingen rechtstreeks naar support@cioks.com.

Technische specificaties

AC-ingang: 110-120VAC 60Hz of 220-240VAC 50Hz, max. 35W

Uitgangen: Uitgang 1-4: 9V DC / 100mA elk, geïsoleerd
Uitgang 5-6: 9 of 12V DC / 200mA elk, geïsoleerd indien niet in Merge-modus *
Uitgang 7-8: 9 en 12V DC / 400mA, uitgangen 7 en 8 delen dezelfde GND
Uitgang 9-10: 9 en 12 of 15V DC / 400mA, uitgangen 9 en 10 delen dezelfde GND

* kan worden samengevoegd tot één 400mA-sectie, waarbij uitgangen 5 en 6 dezelfde GND delen

Afmeting: 158x98x35mm (excl. rubberen voetjes)

Gewicht: 1,1kg

Garantieperiode: 5 jaar wereldwijd

Wat zit er in de doos?

• CIOKS DC10 voeding
• netsnoer
• 16 Flex-kabels
• pedalboard montage HW (montagebeugel, schroeven, ringen, afstandhouder en inbussleutel)
• handleiding, productblad (boorhandleiding) en Flex-handleiding

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download CIOKS DC10 - Voeding voor Effectpedalen Handleiding
