CIOKS DC5 link - Handleiding voeding

Introductie

In 2015 hebben we ons tweede professionele link range product gelanceerd – de DC5 link voeding. Een perfecte match voor platte pedalboards zoals de Pedaltrain nano, mini of metro types. Toroidal transformator, super plat ontwerp, klein, licht van gewicht, maar toch krachtig genoeg om twee Strymon, Eventide of andere pedalen met een hoog stroomverbruik van de twee high current outlets te voorzien van stroom. De overige drie leveren bij lagere stromen 9, 12 of 18V of zelfs 24V met een series adapter Flex. DC5 link is ook een mooie 5 geïsoleerde outlets add-on voor elke andere CIOKS link PSU.

Kenmerken

• 5 geïsoleerde outlets met een totale uitgangsstroom van 900mA
• twee 300mA outlets configureerbaar naar 9 of 12V
• drie outlets met 100mA elk met spanningen 9, 12 of 18V
• toroidal transformator
• kortsluitbeveiliging van alle outlets
• geavanceerde LED monitoring van elke outlet
• 120 of 230V netspanning werking
• afneembaar netsnoer
• CIOKS unieke mains link functie
• 10 Flex kabels meegeleverd

Overzicht

Rechterkant
Aan de rechterkant van de behuizing vind je 4 outlets van de voeding als RCA-sockets, die allemaal center positief zijn. De juiste polariteit voor het pedaal wordt bereikt door de juiste Flex te gebruiken.

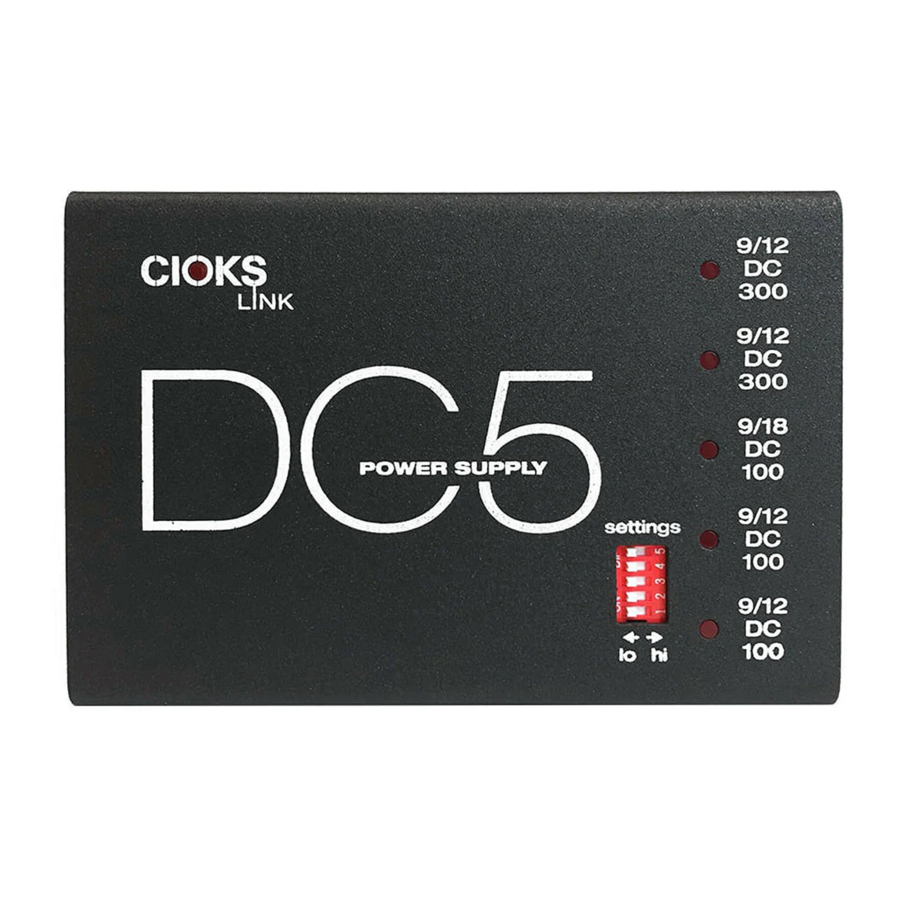

Bovenkant
Het CIOKS logo heeft een rode LED in het midden van de letter 'O'. Wanneer deze LED brandt, is de voeding aangesloten op het net en werkt deze.

Bovenop de behuizing zie je de uitgangsspanning en max. stroomsterkte van elke outlet geprint net links van de outlet sockets. De bovenste waarde is de spanning en de DC in de middelste regel vertelt je dat het een gelijkstroom outlet is. Outlets met twee mogelijke spanningsinstellingen hebben beide waarden vermeld, bijv. 9/12. De onderste waarde geeft de maximale stroomcapaciteit van elke outlet in mA aan.

De status van elke geïsoleerde uitgang wordt weergegeven door een LED-indicator die zich ook bovenop de behuizing bevindt. De functie van deze geavanceerde en unieke monitoring functie wordt later in detail beschreven.

De rode instellingenschakelaar met vijf witte knoppen moet worden gebruikt om de uitgangsspanning van elke outlet in te stellen. Met alle knoppen naar links heb je de standaard 9V op alle vijf outlets.

Linkerkant
Aan de linkerkant van de behuizing vind je de AC-voedingsingang, dit is een C6-type volgens de IEC 60320-standaard, die ook in veel laptop adapters wordt gebruikt. Aan dezelfde kant als de AC-voedingsingang vind je de netspanning selector switch en zekering.

De netspanning selector switch moet worden gebruikt voor het instellen van het juiste netspanningsbereik. De 115V instelling geeft je een 110-120V werkingsbereik en de 230V instelling een 220-240V bereik.

De zekering is het enige onderdeel dat door de gebruiker kan worden vervangen. Als deze is doorgebrand, vervang deze dan door een 5x20mm, T 315mA (traag/time lag) type.

Onderkant
De vier afneembare rubberen voetjes bevinden zich aan de onderkant van de behuizing. Op dit zelfde oppervlak vind je 4 gaten met metrische M4-schroefdraad, die moeten worden gebruikt voor eenvoudige montage van de voeding op een pedalboard. Gebruik geen schroeven die verder dan 5mm in de unit gaan. Bekijk de montagehandleiding op de CIOKS website.

Aan de slag

Zorg er eerst voor dat de spanningswaarde die is gekozen op de voltage selector switch overeenkomt met de netspanning in je stopcontact. Sluit het netsnoer aan op de voeding en het stopcontact. Gebruik de juiste Flex kabeltypes om je pedalen aan te sluiten op de outlets van de voeding en zorg ervoor dat de spanning en stroom correct zijn voor elk pedaal.

Geavanceerde LED Monitoring functie

Elke geïsoleerde outlet heeft zijn eigen LED statusindicator. De indicator brandt volledig bij normaal gebruik van een bepaalde outlet. Het licht wordt zwakker wanneer je net op de rand van de stroomlimiet werkt. Als je een outlet overbelast of kortsluit, gaat de betreffende LED-indicator uit.

De LED-indicators tonen je ook de spanning die is ingesteld door de instellingenschakelaar. Als er een hogere spanning dan de standaard 9V instelling is geselecteerd voor een bepaalde outlet, zal de betreffende LED-indicator met een hogere intensiteit branden dan de andere indicators.

Alle indicators houden rekening met het werkelijke niveau van de netspanning bij het monitoren van een mogelijke overbelasting. De stroomlimieten voor elke outlet of sectie van de voeding zijn gespecificeerd op het nominale niveau van de netspanning. In Europa is dat 230V en 120V in bijvoorbeeld de Verenigde Staten. Als de netspanning hoger is dan nominaal, kun je meer stroom van de voeding afnemen dan in de specificaties staat. Dit zou nooit een probleem zijn. Een meer voorkomende situatie is echter wanneer de netspanning lager is dan nominaal. In dat geval kunnen de maximale stroomsterktes voor elke outlet of sectie worden verminderd.

De geavanceerde LED monitoring van elke geïsoleerde outlet waarschuwt je in geval van een overbelasting of kortsluiting. Als een dergelijke situatie zich voordoet, weet je waar je moet zoeken om het probleem op te lossen. Een blik op de LED statusindicators en je hebt bewijs van 100% schone stroom naar je pedalen.

Meegeleverde accessoires

Flex kabels
CIOKS biedt een grote selectie van verschillende Flex kabeltypes voor het aansluiten van je pedalen op de voeding. Hieronder zie je een lijst van de meegeleverde Flex kabels bij je unit:

Montage hardware
We hebben alle benodigde hardware meegeleverd om de voeding bovenop of onder een Pedaltrain of Temple Audio pedalboard te monteren. Je kunt hem natuurlijk ook aan boards van andere merken bevestigen. Kijk op de CIOKS website voor meer informatie en montagehandleidingen.

Niet meegeleverde accessoires

Mains Link Adapter
Met dit adaptertype kun je de DC5 koppelen aan een andere link voeding en meerdere units van stroom voorzien met behulp van één enkel netsnoer. De DC5 is de laatste unit in de keten, omdat deze geen AC-hulplet heeft.

Meer Flex kabels
Om één pedaal van stroom te voorzien met behulp van één outlet gebruik je gewoon een enkele geschikte standaard Flex kabel en dat is alles. Als het plugtype of de lengte die je nodig hebt niet is meegeleverd met je unit, is er een grote selectie van standaard Flex kabels om uit te kiezen en apart te bestellen. In het geval van een oneven spanning of stroomvereiste heb je mogelijk een van de Special Flex kabels nodig die beschikbaar zijn. Lees meer over deze en hoe je ze kunt gebruiken op de CIOKS website. Ze openen echt voor nog meer veelzijdigheid en flexibiliteit in termen van wat je met je unit van stroom kunt voorzien.

Verschillende soorten pedalen van stroom voorzien

Deze kwestie is anders voor elke individuele rig, stuur daarom je specifieke vragen over het voeden van je pedalen met CIOKS voedingen rechtstreeks naar support@cioks.com.

Technische specificaties

Wat zit er in de doos

• CIOKS DC5 link voeding
• netsnoer
• 10 Flex kabels
• pedalboard montage hardware (2 schroeven en een inbussleutel)
• handleiding
• productblad (boor template)
• Flex gids

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
