SunJoe LJ602E - Elektrische Houtklover Handleiding

Veiligheidsinstructies

Alle gebruikers moeten deze instructies lezen voor gebruik

Volg altijd deze veiligheidsrichtlijnen. Het niet naleven hiervan kan leiden tot ernstig lichamelijk letsel of de dood.

Algemene Veiligheidswaarschuwingen!

Bij het gebruik van de houtklover moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

Het gebruik van een ander accessoire of hulpstuk kan het risico op letsel vergroten.

OPLEIDING

Neem, voordat u de houtklover gebruikt, de tijd om vertrouwd te raken met de bedieningselementen, vooral hoe u de houtklover in een noodgeval kunt stoppen. Alleen personen die deze instructies hebben gelezen en een grondig begrip van deze instructies hebben, mogen de houtklover bedienen. Sta kinderen nooit toe de houtklover te bedienen.

Bewaar deze handleiding voor toekomstig gebruik en lees deze opnieuw aan het begin van elk houtkloofseizoen.

1. Lees, begrijp en volg alle instructies op de houtklover en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding voor referentie en het bestellen van vervangende onderdelen.
2. Sta kinderen onder de 18 jaar nooit toe deze machine te bedienen. Kinderen van 18 jaar en ouder moeten worden opgeleid en begeleid door een volwassene die de werking van de houtklover begrijpt.
3. Sta nooit toe dat een ongetraind persoon de houtklover bedient.
4. Begrijp de functie van alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen in geval van nood.

VOORBEREIDING

Werkgebied

1. Plan uw houtkloofpatroon om te voorkomen dat materiaal wordt uitgestoten in de richting van mensen, huisdieren en eigendommen. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
2. Inspecteer altijd het gebied waar de houtklover zal worden gebruikt. Zorg ervoor dat het oppervlak waarop de machine staat 60 cm - 75 cm (23,6 inch - 29,5 inch) hoog, stabiel, vlak en vrij is van overhangende items zoals takken, draden enz.
3. Alle bezoekers: kinderen, volwassenen en huisdieren, moeten op afstand van het werkgebied worden gehouden, minstens 5 m (16,5 ft) van de houtklover terwijl deze in werking is. Stop de houtklover als er mensen of huisdieren het uitwerpgebied betreden.
4. Let altijd op de oppervlaktecondities om uitglijden, vallen en onverwachte objecten te voorkomen.
5. Vermijd gevaarlijke omgevingen - Gebruik geen apparaten op vochtige of natte plaatsen. Gebruik de houtklover niet in de regen of in natte omstandigheden.
6. Het gebruik van de houtklover bij temperaturen onder 5°C (41°F) of boven 40°C (104°F), op grote hoogte en/of bij hoge luchtvochtigheid kan leiden tot een storing van de machine. Gebruik de houtklover niet in slechte omgevingsomstandigheden.
7. Zorg ervoor dat de elektrische omstandigheden aan de eisen voldoen (zie Elektrische Veiligheid).
8. Gebruik de machine niet waar benzine, aardgas of andere ontvlambare dampen aanwezig zijn. De elektromotor kan vonken en een explosie of brand veroorzaken.

Beschermende Kleding

1. Weggeslingerde voorwerpen kunnen ernstig letsel veroorzaken aan de ogen en het blootgestelde lichaam. Draag altijd een veiligheidsbril of oogbeschermers tijdens het gebruik en tijdens het uitvoeren van een afstelling of reparatie. Gebruik altijd een gezichts- of stofmasker als het gebruik stoffig is.
2. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken buitenshuis. Draag een beschermende haarkap om lang haar in te sluiten.
3. Gebruik altijd voldoende beschermende kleding. Kleed u correct - Draag geen sieraden of andere losse kleding die verstrikt kan raken in bewegende delen. Draag schoeisel dat bescherming biedt aan de voeten en zorgt voor een stevige grip.
4. Gebruik altijd gehoorbescherming als het geluidsniveau hoger is dan 85 dB. Neem alle geluidspreventieregels en -wetten in acht.
5. Inspecteer de houtklover op versleten, ontbrekende of beschadigde onderdelen en veiligheidslabels. Zie het onderhoudsgedeelte voor gedetailleerde instructies.
6. Gebruik het juiste apparaat - Gebruik dit apparaat niet voor een andere klus dan waarvoor het bedoeld is.

Houtconditie

1. Kloof geen te grote blokken (max. diameter blok: 25 cm, max. lengte blok: 52 cm). Probeer geen "hard" hout te kloven waarvoor meer dan 5 seconden nodig zijn om te kloven.
2. Zorg ervoor dat het blok vrij is van items die kunnen worden uitgeworpen of schade aan de machine kunnen veroorzaken (bijv.: spijkers, draad).
3. Zorg ervoor dat het uiteinde van het blok vierkant is afgesneden en dat alle takken gelijk zijn afgesneden.

BEDIENING

Vereisten Bediening

1. Slechts één persoon mag de houtklover bedienen. Alle andere personen en dieren moeten tijdens de bediening een veilige afstand bewaren (zie veiligheidswaarschuwing in Voorbereiding).
2. Bedien de machine altijd in een staande positie en op een locatie die zich niet in het pad van uitgeworpen afval bevindt. De locatie van de machine moet zorgen voor een veilige basis en evenwicht voor de bediener.
3. Gebruik de machine niet onder invloed van alcohol, drugs of fysiek, mentaal vermoeid. Wees altijd alert en let op wat u doet!
4. Contact met de bewegende delen kan lichaamsdelen amputeren. Breng geen enkel deel van uw lichaam in de buurt van bewegende delen.

Werkbelastingvereisten

1. Overschrijd nooit de werkcapaciteit van de houtklover.
2. Kloof het blok altijd in de richting van de nerf. Plaats geen blok over de houtklover.
3. Kloof nooit meer dan één blok tegelijk.
4. Laad geen blok als de ram in beweging is.

Hout kloven

1. Verwijder alle sleutels en verstelsleutels voordat u de machine AAN zet (ON).
2. Gebruik geen accessoires of hulpstukken die niet in deze handleiding worden aanbevolen.
3. Plaats het blok op de blokvasthoudbeugels. Houd het blok niet vast of zet het niet vast met uw handen.
4. Kloof geen hout dat meer dan 5 seconden nodig heeft om te kloven. Dit zal overmatige druk uitoefenen op de ramcilinder en de machine beschadigen.
5. Duw/forceer het blok niet op het mes. Laat het mes altijd het kloven van het blok initiëren.
6. Als het blok tijdens de bediening beweegt, stop dan en reset.
7. Als een blok vastzit, vraag dan geen hulp van een tweede persoon. Zorg ervoor dat de machine is losgekoppeld van de stroom en dat de opgebouwde druk is vrijgegeven voordat u probeert het blok los te maken.
8. Zorg ervoor dat de machine is uitgeschakeld (OFF) wanneer deze niet in gebruik is. Als de machine onbeheerd wordt achtergelaten, koppel dan de stroom naar de machine los.

ONDERHOUD EN OPSLAG

1. Onderhoud of vervang veiligheids- en instructielabels. Zorg ervoor dat de veiligheidskappen op hun plaats zitten.
2. Koppel de stroom los en zorg ervoor dat de opgebouwde druk van het gereedschap is vrijgegeven voordat u de houtklover reinigt, repareert of inspecteert.
3. Voor de beste werking houdt u het mes scherp, de bewegende delen gesmeerd en de machine schoongemaakt.
4. Controleer altijd op beschadigde of versleten onderdelen, de uitlijning van bewegende delen en de strakheid van bouten en schroeven voor elk gebruik.
5. Vervang de olie zoals aangegeven in het Onderhoudsgedeelte. Volg alle lokale voorschriften en wetten met betrekking tot de verwijdering van afgewerkte olie.
6. Gekwalificeerde monteurs en elektriciens moeten reparaties uitvoeren.
7. Wanneer de machine niet in gebruik is, bewaar deze altijd op een veilige locatie die niet toegankelijk is voor kinderen. Bewaar de machine in een droge omgeving. De machine kan worden vervoerd of opgeslagen bij een omgevingstemperatuur tussen 25°C - 55°C (77°F - 131°F).

Elektrische veiligheid

Elektrische schok kan ERNSTIG LETSEL of DE DOOD veroorzaken. Neem deze waarschuwingen in acht: Zorg ervoor dat geen enkel onderdeel van de houtklover in contact komt met water terwijl deze in werking is. Als het apparaat nat wordt terwijl het is uitgeschakeld, veeg het dan droog voordat u het start. Gebruik alleen een UL-, CSA- of ETL-gecertificeerd verlengsnoer voor buitengebruik, geschikt voor alle weersomstandigheden. Gebruik geen verlengsnoer langer dan 15 m (50 ft). Raak het apparaat of de stekker niet aan met natte handen of terwijl u in het water staat. Het dragen van rubberlaarzen biedt enige bescherming.
VERLENGKABEL OVERZICHT
Lengte verlengkabel	Tot 7,5 m (25 ft)	+7,5 m - 15 m (+20 ft - 50 ft)
Draaddikte (A.W.G.):	14	12

1. Aardlekschakelaar (GFCI) -bescherming moet worden geboden op het (de) circuit(s) of stopcontact(en) die voor de houtklover worden gebruikt. Er zijn stopcontacten met ingebouwde GFCI-bescherming beschikbaar en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
2. Om het risico op elektrische schokken te verminderen, heeft dit apparaat een geaarde stekker met 3 pinnen. Gebruik dit apparaat alleen met een 3-polig, UL-gecertificeerd (CSA-gecertificeerd in Canada) verlengsnoer dat wordt aanbevolen voor buitengebruik. Gebruik alleen verlengsnoeren met 3 draden met 3-polige geaarde stekkers en 3-polige stopcontacten die de stekker van het gereedschap accepteren.
3. Om elektrische schokken te voorkomen, mag u het apparaat alleen gebruiken met een verlengsnoer dat geschikt is voor buitengebruik, zoals SW, SOW, STW, STOW, SJTW of SJTOW.
   Controleer voor gebruik of het verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te geleiden die uw product zal trekken. Een te klein snoer veroorzaakt een spanningsval in de lijn, wat resulteert in stroomverlies en oververhitting.
4. Om te voorkomen dat het snoer van het apparaat tijdens het gebruik losraakt van het verlengsnoer, maakt u een knoop in de twee snoeren, zoals weergegeven in Tabel 1.
   Tabel 1. Methode om het verlengsnoer vast te zetten

5. Maak geen misbruik van het snoer. Trek de houtklover nooit aan het snoer en trek niet aan het snoer om deze uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.

AARDINGSINSTRUCTIES

1. In het geval van een storing of defect, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit gereedschap is uitgerust met een elektrisch snoer met een aardgeleider en een aardingsstekker.
2. De stekker moet in een bijpassend stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
3. Wijzig de meegeleverde stekker niet – als deze niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien.
4. Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen, is de aardgeleider. Als reparatie of vervanging van het elektrische snoer of de stekker nodig is, sluit de aardgeleider dan niet aan op een stroomvoerende aansluiting.
5. Neem contact op met een gekwalificeerde elektricien of servicepersoneel als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het gereedschap correct is geaard.
6. Gebruik alleen verlengsnoeren met 3 draden met 3-polige aardingsstekkers en 3-polige stopcontacten die de stekker van het gereedschap accepteren.
7. Repareer of vervang een beschadigd of versleten snoer onmiddellijk.
8. Dit gereedschap is bedoeld voor gebruik op een circuit met een stopcontact dat eruitziet als het stopcontact dat is afgebeeld in schets A in figuur 2. Het gereedschap heeft een aardingsstekker die eruitziet als de stekker die is afgebeeld in schets A in figuur 2. Een tijdelijke adapter, die eruitziet als de adapter die is afgebeeld in schetsen B en C, kan worden gebruikt om deze stekker aan te sluiten op een 2-polig stopcontact, zoals weergegeven in schets B, als er geen correct geaard stopcontact beschikbaar is. De tijdelijke adapter mag alleen worden gebruikt totdat een correct geaard stopcontact kan worden geïnstalleerd door een gekwalificeerde elektricien. De groen gekleurde stijve lip, nok en dergelijke die uit de adapter steken, moeten worden aangesloten op een permanente aarde, zoals een correct geaarde contactdoos.

PERMANENT AANGESLOTEN GEREEDSCHAP

1. Dit gereedschap moet worden aangesloten op een geaard metalen permanent bedradingssysteem; of op een systeem met een aardgeleider.
2. GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te geleiden die uw product zal trekken. Een te klein snoer veroorzaakt een spanningsval in de lijn, wat resulteert in stroomverlies en oververhitting. Tabel 2 toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en de nominale stroomsterkte op het typeplaatje. Gebruik bij twijfel de volgende zwaardere maat. Hoe kleiner het meetnummer, hoe zwaarder het snoer.
   Tabel 2 aardingsmethoden


VERLENGKABELS

1. Gebruik alleen drie-draads verlengsnoeren voor buiten die zijn voorzien van drie-polige aardingsstekkers en geaarde stopcontacten die geschikt zijn voor de stekker van het apparaat.

Veiligheidssymbolen

De volgende tabel geeft een overzicht van veiligheidssymbolen die op dit product kunnen voorkomen en beschrijft deze. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbolen	Beschrijvingen
	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen.
	Draag stevige handschoenen en schoenen met stalen neuzen bij het gebruik van de machine en het hanteren van afval.
	Stel het apparaat niet bloot aan regen of natte omstandigheden en gebruik het niet in dergelijke omstandigheden. Houd het droog.
	Bewegende onderdelen kunnen handen en vingers verpletteren en snijden. Houd uw handen uit de buurt van de ramplaat, de wig en de stammen tijdens het kloven.
	Koppel de netstekker los als het snoer beschadigd of verward is.
	VEILIGHEIDSWAARSCHUWING – Geeft een voorzorgsmaatregel, een waarschuwing of een gevaar aan.
	Draag oog- en gehoorbescherming. Draag voor bescherming tegen letsel gehoorbeschermers en een veiligheidsbril.
	Houd omstanders en kinderen op veilige afstand.
	Let altijd op de beweging van de houtklover.
	Houd uw handen uit de buurt van spleten en scheuren die in de stam ontstaan. Verwijder geen vastgelopen stammen met uw handen.

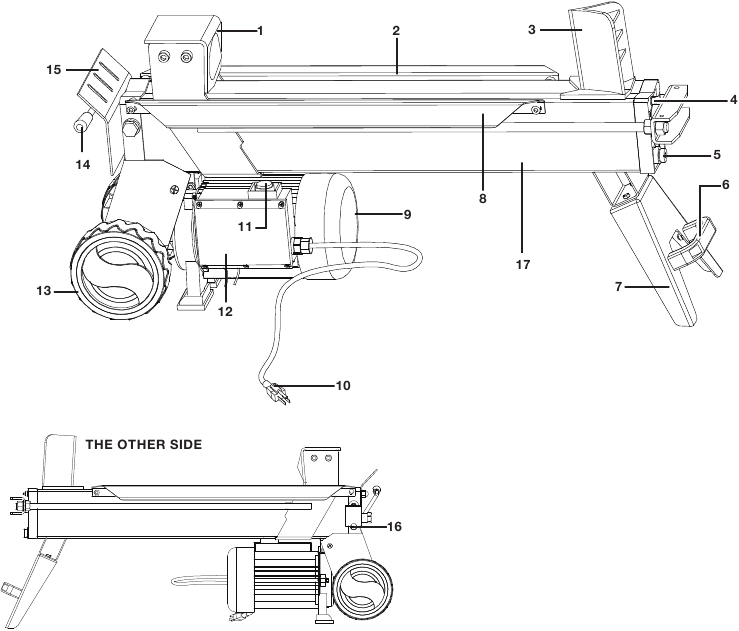

Ken uw elektrische houtklover

Lees de gebruikershandleiding en veiligheidsinstructies zorgvuldig door voordat u de houtklover bedient. Vergelijk de onderstaande afbeelding met de houtklover om vertrouwd te raken met de locatie van de verschillende bedieningselementen en afstellingen. Bewaar deze handleiding voor toekomstig gebruik.

1. Stamduwer
2. Stamrail
3. Kloofwig
4. Ontluchtingsschroef
5. Olieaftapplug
6. Hefboom
7. Steunpoot
8. Stam vasthoudplaten
9. Motor
10. Apparaatsnoer
11. Aan/uit-schakelaar (Aan/Uit-schakelaar)
12. Schakelkast
13. Achterwielen
14. Hydraulische bedieningshendel
15. Bedieningshendel bescherming
16. Schroef maximale druk
17. Balk

Technische gegevens

Motor: 15A (S3: 5 min aan/ 10 min uit)

Nominale spanning: 120V AC 60 Hz

Maximale kloofkracht: 5 ton

Ramkracht/ continue kracht: 5 ton

Materiaal: staal

Maximale stamlengte: 52 cm (20,5 inch)

Maximale stamdiameter: 25,4 cm (10 inch)

Wighoogte: 12,7 cm (5 inch)

Balkhoogte: 14 cm (5,5 inch)

Afmetingen hydraulische cilinder (lengte x diameter): 75,5 cm x 5,9 cm (29,7 inch x 2,3 inch)

Afmetingen hydraulische stang (lengte x diameter): 76,8 cm x 3 cm (30,2 inch x 1,2 inch)

Hydraulische capaciteit: 4,2 L (1,1 gallon)

Wielmaat: 15,2 cm (6 inch)

Netto gewicht: 42 kg (92,6 lbs)

Uitpakken

Inhoud van de doos

• Elektrische houtklover
• Hefboom
• Steunpoot
• Bouten, moeren en ringen (4 sets)
• Handleiding en registratiekaart

1. Haal de houtklover voorzichtig uit de doos en controleer of alle bovenstaande items zijn meegeleverd.
2. Inspecteer het product zorgvuldig om er zeker van te zijn dat er geen breuk of schade is ontstaan tijdens de verzending. Als u beschadigde of ontbrekende onderdelen aantreft, breng het apparaat DAN NIET terug naar de winkel. Bel de klantenservice van Snow Joe^® + Sun Joe^® op 1-866-SNOWJOE (1-866-766-9563).
   OPMERKING: Gooi de verzenddoos en het verpakkingsmateriaal niet weg totdat u klaar bent om uw nieuwe elektrische houtklover te gebruiken. De verpakking is gemaakt van recyclebare materialen. Voer deze materialen op de juiste manier af in overeenstemming met de lokale voorschriften.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Deze items kunnen worden ingeslikt en vormen een verstikkingsgevaar!

Montage

Sluit de stroom niet aan voordat de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en ernstig persoonlijk letsel.

Het product moet volledig gemonteerd zijn voor gebruik. Gebruik geen product dat slechts gedeeltelijk gemonteerd is of gemonteerd is met beschadigde onderdelen.

OPMERKING: Volg deze instructies om de hefboom en de steunpoot te monteren voordat u de houtklover gebruikt.

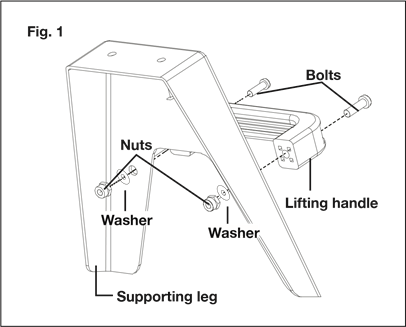

1. Plaats de hefboom op de steunpoot en bevestig ze aan elkaar met de meegeleverde bouten, moeren en ringen. Draai stevig vast (Fig. 1).

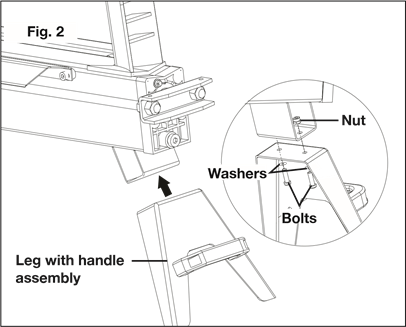

2. Bevestig de poot met de hefboommontage aan de onderkant van de houtklover en zet vast met de andere 2 sets bouten, moeren en ringen. Draai stevig vast (Fig. 2).


Bediening

Lees voordat u de houtklover gebruikt de onderstaande instructies en alle veiligheidsinformatie door. Het niet opvolgen van deze instructies kan leiden tot schade aan eigendommen of letsel aan de bediener of omstanders.

Vóór de eerste bediening moet de ontluchtingsschroef worden afgesteld om lucht in en uit de olietank te laten gaan (drie tot vier slagen losdraaien). Tijdens het gebruik moet er een luchtstroom detecteerbaar zijn. Om olielekkage te voorkomen, sluit u de ontluchtingsschroef wanneer u de machine verplaatst.

Het niet openen van de ontluchtingsschroef tijdens bedrijf zal leiden tot permanente schade aan de houtklover.

Stel de max. drukbegrenzingsschroef niet af. Deze is in de fabriek ingesteld, zodat de houtklover werkt onder de maximale druk van 5 ton. Knoeien met de schroef zal leiden tot een defecte hydraulische pomp. Alleen een professionele monteur mag de max. drukbegrenzingsschroef afstellen.

Kloofprocedure

Volg deze instructies om de houtklover te bedienen:

1. Zorg ervoor dat alle stammen voldoen aan de juiste afmetingen [(max. stamdiameter: 25,4 cm (10 inch); max. stamlengte: 52 cm (20,5 inch)].


   Stammen variëren in hardheid en structuur. Kleine stammen met knoesten of harder hout kunnen moeilijker te kloven zijn. Grotere stammen met minder hardheid zijn mogelijk niet moeilijk te kloven. Forceer de houtklover niet als de stam bij de eerste poging niet splijt.

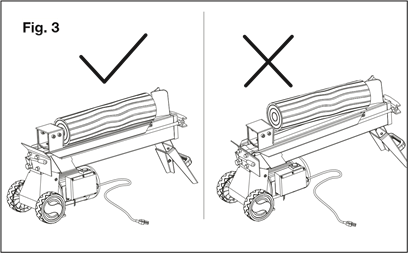

2. Hanteer bij het laden of positioneren van een stam altijd de kant met de schors; hanteer nooit de uiteinden. Plaats nooit uw handen of lichaamsdelen tussen de stam en de klover.
3. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen. Laad of los nooit stammen terwijl de stamduwer in beweging is.
4. Controleer of de ontluchtingsschroef open is.
5. Laad de stam in de lengterichting in het apparaat tussen de wig en de stamduwer. Zorg ervoor dat de splijting langs de nerf zal plaatsvinden. Controleer of de stam stabiel vastzit.

   Plaats stammen altijd stevig op de stamsteunplaten en de stamrail. Zorg ervoor dat stammen niet draaien, schommelen of wegglijden tijdens het kloven. Forceer het mes niet door de stam aan de bovenkant te kloven. Dit zal het mes breken of de machine beschadigen (Fig. 3).


   Laad of los nooit stammen terwijl de stamduwer in beweging is.
6. Steek de stekker van het apparaat in een geschikt stopcontact.

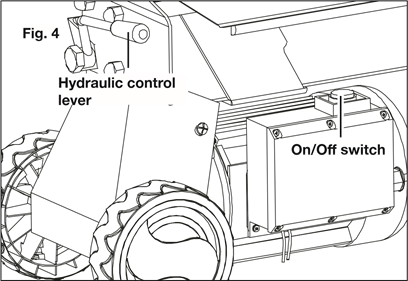

7. Schakel de stamduwer in door met uw linkerhand de hydraulische bedieningshendel te duwen en met uw rechterhand de aan/uit-schakelaar (On/Off switch) (Aan/Uit schakelaar) in te drukken (Fig. 4).

   OPMERKING: Deze houtklover is uitgerust met een ZHB-besturingssysteem, waarbij zowel de aan/uit-schakelaar (On/Off switch) (Aan/Uit schakelaar) als de hydraulische bedieningshendel tegelijkertijd moeten worden ingeschakeld om de machine te starten.
8. De stamduwer zal naar voren bewegen en de stam zal worden gekloofd door de kloofwig.
9. Laat zowel de hydraulische bedieningshendel als de aan/uit-schakelaar (On/Off switch) (Aan/Uit schakelaar) los, de stamduwer zal naar de oorspronkelijke positie bewegen. Wacht tot de houten duwer volledig tot stilstand is gekomen en verwijder de gekloofde stam.

Werkcyclus

1. De elektrische houtklover is ontworpen voor incidenteel gebruik. Gebruik gedurende een lange periode zal de motor oververhitten en kan schade veroorzaken.
2. De elektrische houtklover mag niet langer dan 5 minuten achter elkaar op 15A-belasting werken, waarna hij moet worden uitgeschakeld en minstens 10 minuten moet afkoelen voordat hij opnieuw wordt gestart.

Als de stam niet binnen 5 seconden kan worden gekloofd, schakel de stamduwer dan niet meer in, anders wordt de houtklover beschadigd. Draai de stam voor extreem harde stammen 90° om te zien of hij in een andere richting kan worden gekloofd. Als de stam nog steeds niet kan worden gekloofd, overschrijdt de hardheid het vermogen van de machine en moet die stam dus worden weggegooid om de houtklover te beschermen.

Breek stam in de richting van de groeiende nerf. Plaats de stam niet dwars op de houtklover om te kloven. Het kan gevaarlijk zijn en de machine ernstig beschadigen.

Probeer niet om 2 stukken stam tegelijkertijd te kloven. Een stuk kan omhoog vliegen en persoonlijk letsel veroorzaken.

Er gebeuren ongelukken wanneer er meer dan één persoon betrokken is bij het laden en bedienen van de houtklover; slechts één persoon mag de klover bedienen. Als een tweede persoon helpt bij het laden van de klover, sta dan NOOIT toe dat een assistent de stam op zijn plaats houdt terwijl de bediener het apparaat gebruikt.

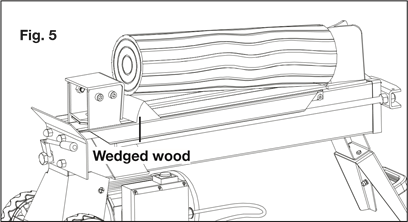

Een vastgelopen stam verwijderen

Als de stam vast komt te zitten op de wigbasis, of de wig raakt ingebed in de stam en zal niet volledig splijten of loskomen van de stam, volg dan de onderstaande aanwijzingen om de stam te verwijderen.

Probeer niet de vastgelopen stam met uw handen te verwijderen of eraf te slaan. Het kan ernstig letsel of schade aan de machine veroorzaken.

1. Laat zowel de hydraulische bedieningshendel als de aan/uit-schakelaar (On/Off switch) (Aan/Uit schakelaar) los.

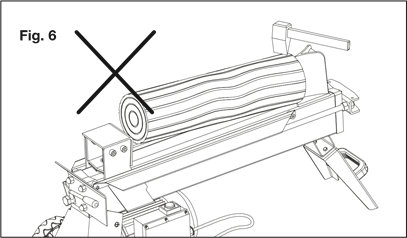

2. Nadat de stamduwer terug is gegaan en volledig tot stilstand is gekomen in zijn uitgangspositie, steekt u een wigvormig stuk hout onder de vastgelopen stam (Fig. 5).

3. Start de houtklover om het wigvormige stuk hout volledig onder de vastgelopen stam te duwen.
4. Herhaal bovenstaande instructies 2 - 3 met een scherper hellende houten wig indien nodig, totdat de stam vrij is.

   Probeer niet de vastgelopen stam eraf te slaan. Het zal de machine beschadigen of de stam kan wegschieten en een ongeluk of letsel veroorzaken (Fig. 6).


Onderhoud

Koppel altijd de stroom los en zorg ervoor dat de opgebouwde druk van het gereedschap is vrijgegeven voordat u de houtklover reinigt, repareert of inspecteert.

Algemeen

• Breng periodiek een lichte laag roestbestendige olie aan, zoals 3-in-1 olie of WD-40, op de veren om ze goed te laten werken.
• Controleer periodiek alle bevestigingsmiddelen op stevigheid.
• Reinig en smeer de onderdelen jaarlijks licht.
• Gebruik een glanzende emaille spuitverf om bekrast of versleten geverfde metalen oppervlakken bij te werken.
• Overschrijd nooit de laadvermogen van 5 ton; het zal de houtklover beschadigen en de fabrieksgarantie ongeldig maken.
• Scherp periodiek de wig aan. Gebruik een fijne vijl, verwijder bramen en maak ruwe delen van de snijkant glad.

Als een onderdeel moet worden vervangen, gebruik dan alleen onderdelen die specifiek door de fabrikant worden aanbevolen. Vervangende onderdelen die niet aan deze specificaties voldoen, kunnen een veiligheidsrisico vormen, de prestaties van het gereedschap in gevaar brengen en de fabrieksgarantie ongeldig maken.

De hydraulische olie vervangen

Na elke 150 gebruiksuren moet de hydraulische olie worden vervangen. De volgende hydraulische oliën of equivalenten worden aanbevolen voor het hydraulische transmissiesysteem van de houtklover.

• SHELL Tellus 22
• MOBIL DTE 11
• ARAL Vitam GF 22
• BP Energol HLP-HM 22

Volg de onderstaande instructies om de hydraulische olie te vervangen.

1. Schakel de houtklover uit en trek de stekker uit het stopcontact. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen.

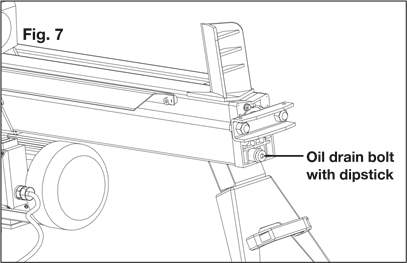

2. Schroef de olieaftapbout met peilstok los om deze te verwijderen (Afb. 7).

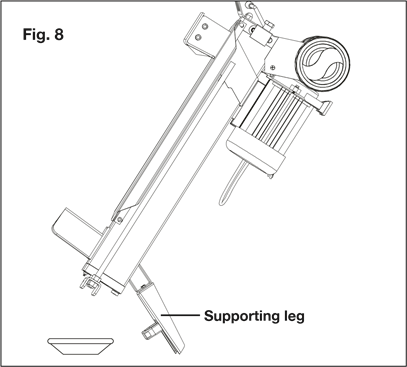

3. Draai de houtklover om en laat hem op de steunpoot staan om de hydraulische olie af te tappen (Afb. 8).

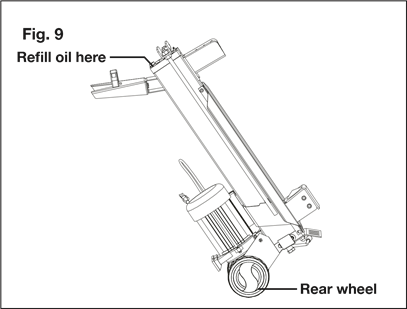

4. Draai de houtklover om en laat hem op de achterwielen staan, en vul de hydraulische olie bij in het gat achter de olieaftapbout met peilstok (Afb. 9).

5. Reinig de olieaftapbout voordat u ze terugdraait. Zorg ervoor dat hij goed is vastgedraaid om lekkage te voorkomen voordat u de houtklover horizontaal plaatst.

Opslag

• Voordat u de houtklover opbergt, moet u ervoor zorgen dat deze schoon en droog is. Dergelijk onderhoud is noodzakelijk om jarenlang probleemloos te kunnen presteren.
• Smeer alle metalen oppervlakken licht in voor opslag.
• Bewaar de machine op een veilige plaats waar kinderen geen toegang toe hebben. Bewaar de machine in een droge omgeving. De machine kan worden vervoerd of opgeslagen bij een omgevingstemperatuur tussen 25°C en 55°C (77°F - 131°F).
• Onderzoek de houtklover grondig op versleten, losse of beschadigde onderdelen. Mocht u een onderdeel moeten repareren of vervangen, neem dan contact op met een geautoriseerde Snow Joe^® + Sun Joe^® dealer of bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563) voor hulp.

Service + Ondersteuning

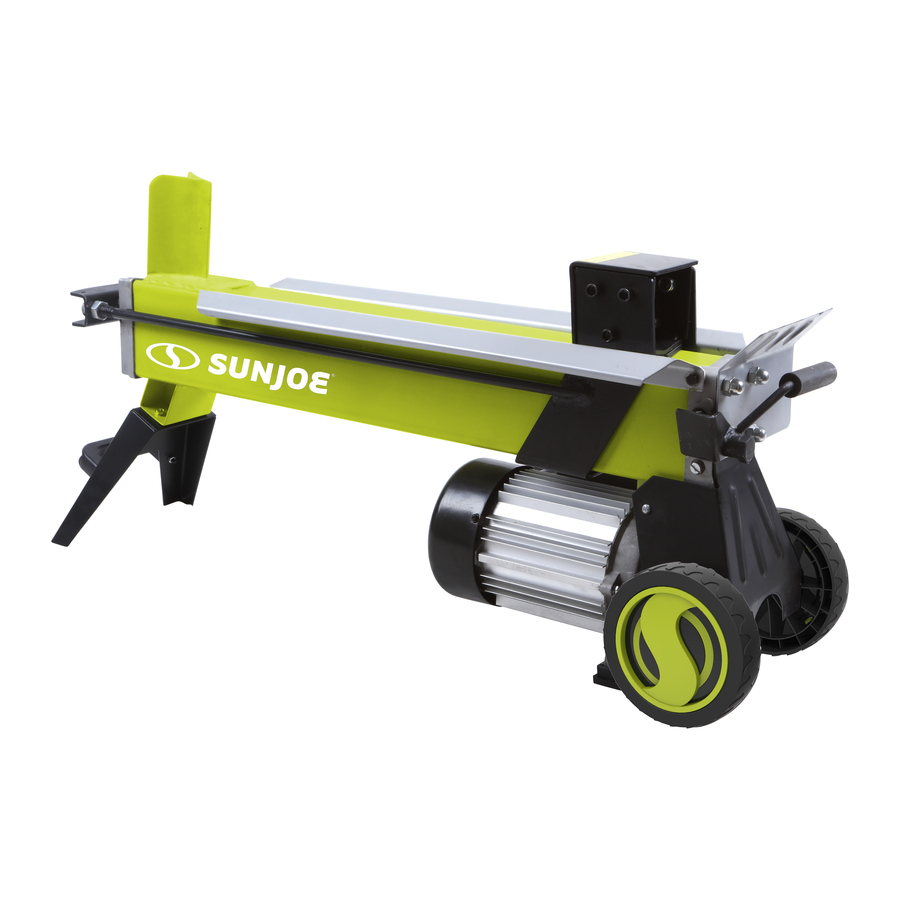

Als uw Sun Joe^® LJ602E elektrische houtklover service of onderhoud nodig heeft, bel dan 1-866-SNOWJOE (1-866-766-9563) voor hulp.

Model + Serienummers

Wanneer u contact opneemt met het bedrijf of onderdelen nabestelt, moet u het model en de serienummers van uw product opgeven. Deze staan op de sticker die is aangebracht op de behuizing of handgreep van uw houtklover. Kopieer deze nummers in de onderstaande ruimte.

Probleemoplossing

Alleen een bedrijfsspecialist kan fouten corrigeren die niet met behulp van deze tabel kunnen worden verholpen. Bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SunJoe LJ602E - Elektrische Houtklover Handleiding

Beschikbare talen
