RainPoint ITV105 - Mini Digitale Sproeitimer Handleiding

Inhoud

WARME TIPS

GELIEVE TE LEZEN VOOR GEBRUIK

Gebruik de watertimer niet als de temperatuur onder 3°C (37°F) is, en bewaar de timer binnenshuis om mogelijke bevriezingsschade te voorkomen.
Het filter vangt vuildeeltjes op, waardoor ze niet in de timer terechtkomen en verstopping veroorzaken. Reinig het filter regelmatig en vervang het indien versleten.
Gebruik 2 nieuwe AAA alkalinebatterijen (niet inbegrepen) voor een langere levensduur. Meng geen nieuwe en oude alkaline-, standaard- (koolstof-zink) of oplaadbare batterijen.
Activeer de watertimer voor het eerste gebruik of na een periode van inactiviteit: ACTIVEER DE TIMER VOOR GEBRUIK).
Alleen gebruiken met schoon koud water.

PRODUCTOVERZICHT

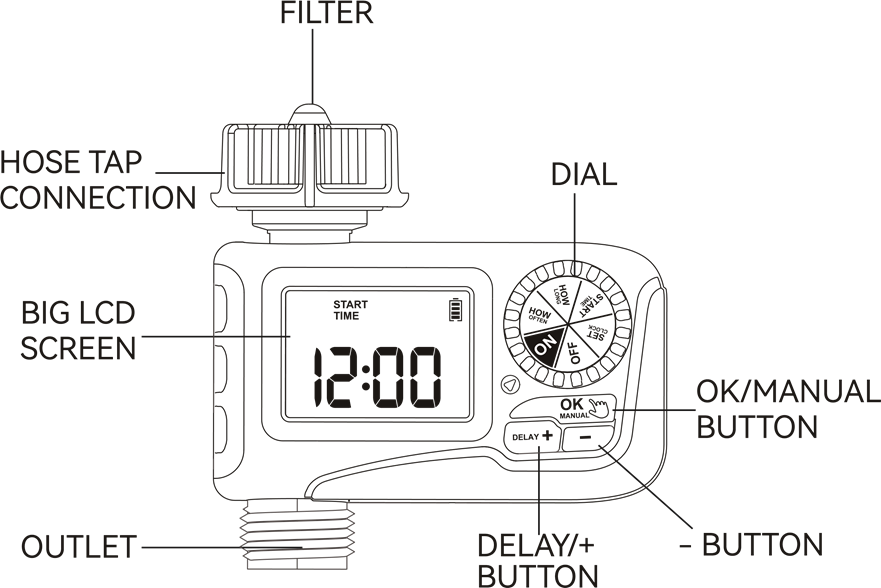

IN EEN OOGOPSLAG

IN EEN OOGOPSLAG

  • DIAL (Kiezer): Draai aan de dial (kiezer) om uw bewateringsschema aan te passen.
  • OK / MANUAL BUTTON (OK / HANDMATIGE KNOP): Gebruik "OK" om de tijd te bevestigen.
    Wanneer de dial (kiezer) op "ON" staat, houd dan "MANUAL" (HANDMATIG) ingedrukt om handmatig water te geven.
  • DELAY / + BUTTON (VERTRAGING / + KNOP): Gebruik "+" om de tijd aan te passen. Wanneer de dial (kiezer) op "ON" staat, houd dan "DELAY" (VERTRAGING) ingedrukt om Rain Delay (Regenvertraging) te activeren.
  • - BUTTON (- KNOP): Gebruik "-" om de tijd aan te passen.

DIAL (Kiezer) POSITIE FUNCTIE
SET CLOCK (KLOK INSTELLEN) Stel de huidige tijd in (US standaard is 12-uurs klok)
START TIME (STARTTIJD) Selecteer hoe laat u wilt beginnen met water geven
HOW LONG (HOE LANG) Bepaal hoe lang u wilt water geven (waterduur)
HOW OFTEN (HOE VAAK) Kies hoe vaak u water wilt geven (waterfrequentie)
ON (AAN) Timer loopt volgens uw aangepaste schema
OFF (UIT) Schakel alle bewatering uit

SPECIFICATIE

Werkende waterdruk 0.5bar-8bar (7.25 psi-116.03 psi)
Maximale doorstroomsnelheid 10 Gal/Min (35L/Min)
Waterdicht niveau IP54
Werktemperatuur 37.4℉-122℉ (3℃-50℃)
Waterfrequentie Elke 1-12 uur of elke 1-7 dagen
Waterduur Van 1 minuut tot 3 uur 59 minuten (4 uur)
Waterinlaat NH (US) voor 3/4" kranen
BSP(EU) voor 3/4" of 1" kranen
Wateruitlaat Voor 3/4" standaard tuinslang
Stroomvoorziening 2 AAA (1.5V) alkalinebatterijen
(Niet inbegrepen)

PRODUCTINSTALLATIE

DE BATTERIJEN INSTALLEREN

DE BATTERIJEN INSTALLEREN

  1. Verwijder het batterijcompartimentdeksel aan de achterkant van de timer.
  2. Plaats 2 nieuwe AAA (1.5V) alkalinebatterijen (niet inbegrepen).
  3. Plaats het batterijcompartimentdeksel terug op de timer en druk stevig aan om ervoor te zorgen dat het volledig is afgesloten.

waarschuwing Opmerking:

  • Installeer het batterijladeklepje veilig na het plaatsen van de batterij om waterdichtheid te garanderen.
  • Wanneer de timer lange tijd niet wordt gebruikt, verwijder dan de batterijen en gooi ze op de juiste manier weg.
  • Vervang de batterijen wanneer de indicator voor een bijna lege batterij op het display verschijnt.
  • Gooi batterijen niet in vuur. Batterijen kunnen exploderen of lekken.
  • Gebruik 2 nieuwe AAA alkalinebatterijen (niet inbegrepen) voor een langere levensduur. Meng geen nieuwe en oude alkaline-, standaard- (koolstof-zink) of oplaadbare batterijen.

DE TIMER INSTALLEREN

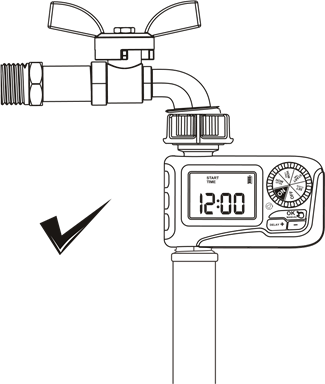

DE TIMER INSTALLEREN - Stap 1

  1. Draai de tuinkraan dicht.
  2. Wikkel Teflon Tape (Teflon tape) rond de schroefdraad van de kraan.
  3. Schroef de timer op de tuinkraan en zorg ervoor dat het display zo verticaal mogelijk staat ten opzichte van de grond om te voorkomen dat regenwater zich ophoopt en in het interieur lekt.
  4. Wikkel Teflon Tape (Teflon tape) rond de schroefdraad van de timeruitlaat.
  5. Schroef de tuinslang op de timeruitlaat.
  6. Draai de kraan open na het programmeren van de timer.

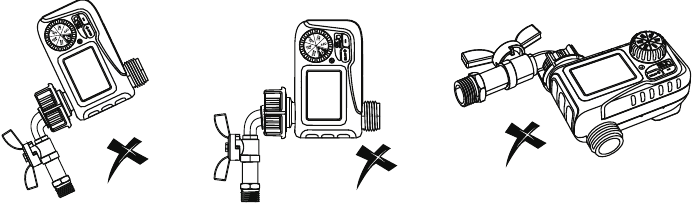

DE TIMER INSTALLEREN - Stap 2

informatie Tips: Als de verbinding tussen de timer en de kraan of slang niet strak is of lekt, wikkel dan meer Teflon Tape (schroefdraadafdichtingstape) om ze strak te maken.

waarschuwing Opmerking:

Gebruik geen gereedschap, installeer de timer alleen met de hand.

Wanneer vriestemperaturen worden verwacht, moeten timers van de slangkraan worden verwijderd en binnenshuis worden opgeslagen om mogelijke vorstschade te voorkomen.

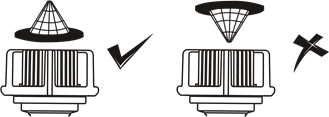

Installeer het filter correct en houd het schoon zoals hieronder.
DE TIMER INSTALLEREN - Stap 3

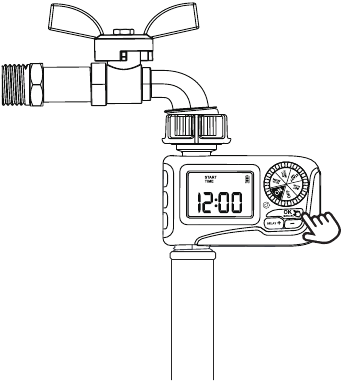

ACTIVEER DE TIMER VOOR GEBRUIK

ACTIVEER DE TIMER VOOR GEBRUIK
waarschuwing Activeer het apparaat voor het eerste gebruik of na een periode van inactiviteit.

Activeringsstappen:

  1. Houd de tuinkraan dichtgedraaid.
  2. Draai de timer dial (kiezer) naar "ON" (AAN).
  3. Houd de "MANUAL" (HANDMATIG) button (knop) 3-5 seconden ingedrukt om de Manual Watering Mode (Handmatige Bewateringsmodus) te activeren.
  4. Wanneer het scherm knippert, druk op de "OK" button (knop) om handmatig water te geven.
  5. Na het horen van de "click" (klik) geluid of na ongeveer 5 seconden, wordt de valve (klep) in de timer geopend, draai dan de dial (kiezer) naar "OFF" (UIT) om de valve (klep) te sluiten.
  6. Herhaal stap 2 - 5 gedurende 3-5 keer.
  7. Test: Draai de kraan een beetje open en herhaal vervolgens stap 2-5 om te controleren of de water flow (stroom) eruit komt of afgesloten wordt zoals verwacht.

Zo ja, dan is de timer valve (klep) normaal, gebruik hem met vertrouwen! Zo niet, herhaal dan de bovenstaande stappen meerdere keren of neem onmiddellijk contact op met het RAINPOINT support team.

waarschuwing Opmerking: Houd bij het testen afstand van de water timer outlet (uitlaat) om te voorkomen dat u bespat en nat wordt.

UW TIMER PROGRAMMEREN

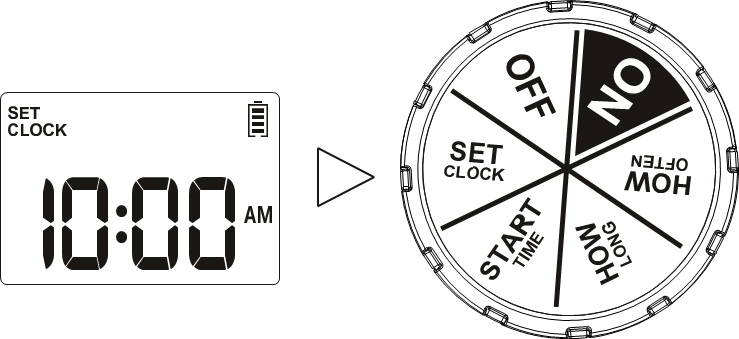

STAP 1: KLOK INSTELLEN

STAP 1: KLOK INSTELLEN

  1. Draai de knop naar SET CLOCK (KLOK INSTELLEN).
  2. Gebruik de knoppen "+" en "-" om de huidige exacte tijd in te stellen, inclusief AM en PM. (De VS heeft standaard een 12-uurs klok, de EU heeft standaard een 24-uurs klok)
  3. Gebruik de "OK" button (knop) om te bevestigen en te schakelen tussen uren en minuten.
  4. Draai de knop met de klok mee om de wijzigingen in deze STAP op te slaan en naar de volgende STAP te gaan.

informatie Tips: Wanneer de instelling van deze STAP is voltooid, draai dan de knop om de wijzigingen op te slaan in plaats van op de "OK" button (knop) te drukken. Als u na het instellen op de "OK" button (knop) drukt, keert u terug naar de vorige instelling in plaats van deze op te slaan.

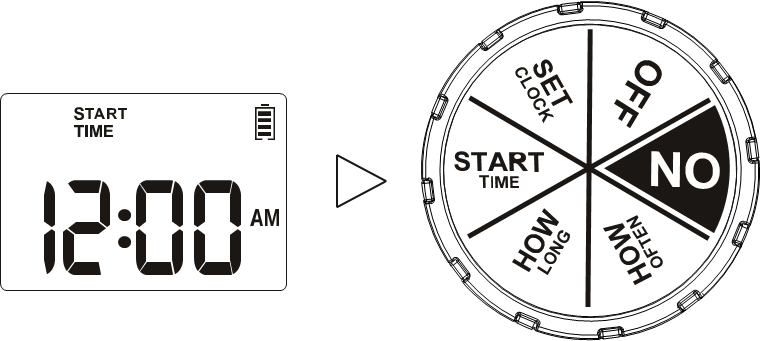

STAP 2: STARTTIJD

STAP 2: STARTTIJD

  1. Draai de knop naar START TIME (STARTTIJD).
  2. Gebruik de knoppen "+" en "-" om de tijd in te stellen waarop u wilt beginnen met water geven, inclusief AM en PM.
  3. Gebruik de "OK" button (knop) om tussen de tijd te schakelen (uren of minuten).
  4. Draai de knop met de klok mee om de wijzigingen in deze STAP op te slaan en naar de volgende STAP te gaan.

informatie Tips: Wanneer de instelling van deze STAP is voltooid, draai dan de knop om de wijzigingen op te slaan in plaats van op de "OK" button (knop) te drukken. Als u na het instellen op de "OK" button (knop) drukt, keert u terug naar de vorige instelling in plaats van deze op te slaan.

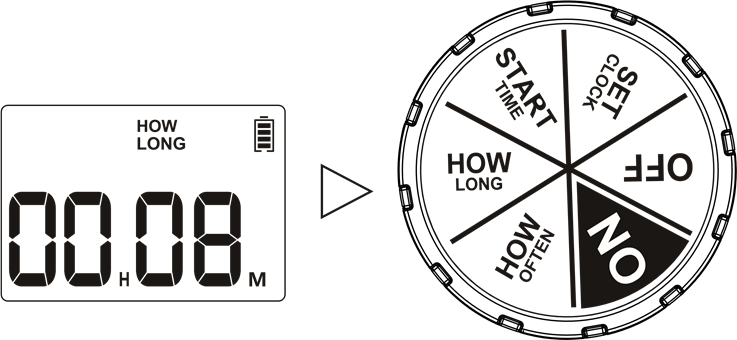

STAP 3: HOE LANG

STAP 3: HOE LANG

  1. Draai de knop naar HOW LONG (HOE LANG).
  2. Gebruik de knoppen "+" en "-" om de bewateringsduur te selecteren van 1 minuut tot 3 uur en 59 minuten.
  3. Gebruik de "OK" button (knop) om tussen de tijd te schakelen (uren of minuten).
  4. Draai de knop met de klok mee om de wijzigingen in deze STAP op te slaan en naar de volgende STAP te gaan.

informatie Tips: Wanneer de instelling van deze STAP is voltooid, draai dan de knop om de wijzigingen op te slaan in plaats van op de "OK" button (knop) te drukken. Als u na het instellen op de "OK" button (knop) drukt, keert u terug naar de vorige instelling in plaats van deze op te slaan.

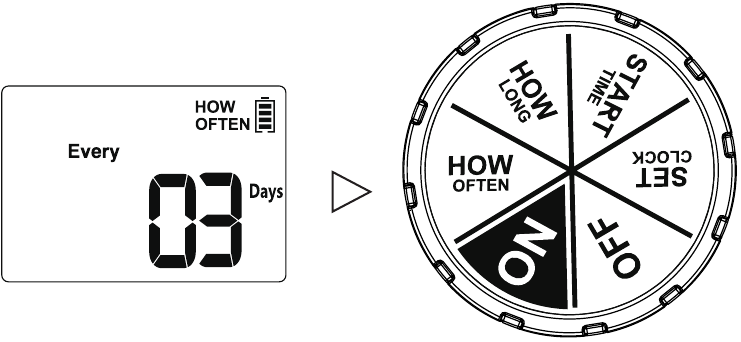

STAP 4: HOE VAAK

STAP 4: HOE VAAK

  1. Draai de knop naar HOW OFTEN (HOE VAAK).
  2. Gebruik de knoppen "+" en "-" om uw bewateringsfrequentie in te stellen. U kunt ervoor kiezen om elke 1 tot 12 uur of elke 1 tot 7 dagen water te geven.
  3. Draai de knop met de klok mee om de wijzigingen in deze STAP op te slaan en naar de volgende STAP te gaan.

Voorbeelden van bewateringsfrequentie van elke 1 dag, elke 2 dagen en elke 3 dagen:

ELKE 1 DAG
ELKE 1 DAG

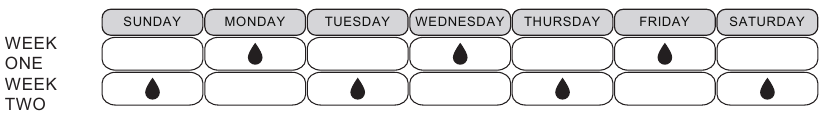

ELKE 2 DAGEN
ELKE 2 DAGEN

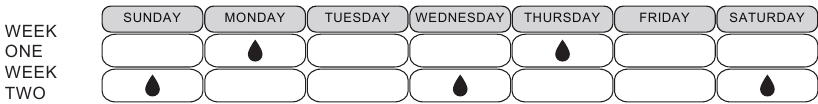

ELKE 3 DAGENELKE 3 DAGEN

informatie Tips: Wanneer de instelling van deze STAP is voltooid, draai dan de knop om de wijzigingen op te slaan in plaats van op de "OK" button (knop) te drukken. Als u na het instellen op de "OK" button (knop) drukt, keert u terug naar de vorige instelling in plaats van deze op te slaan.

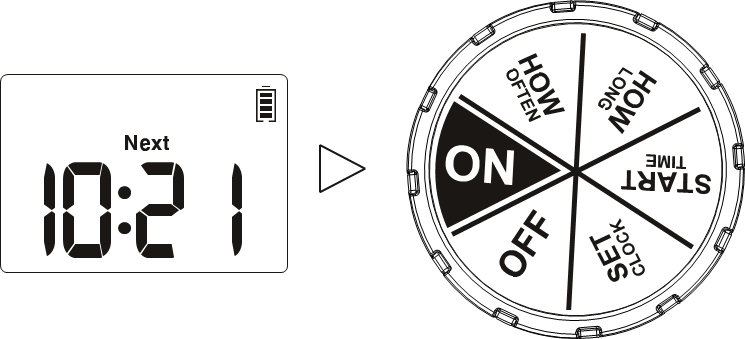

STAP 5: AUTOMATISCH WATER GEVEN

STAP 5: AUTOMATISCH WATER GEVEN

  1. Draai de knop naar "ON" (AAN).
  2. Het LCD-scherm toont de huidige tijd en de volgende tijd om te beginnen met water geven.


Huidige tijd


Volgende starttijd voor water geven

GEFELICITEERD!
Uw timer is nu succesvol geprogrammeerd. Het begint automatisch met water geven op basis van de geprogrammeerde starttijd, duur en frequentie.
Nu kunt u de kraan open laten staan en erop vertrouwen dat de timer het water geven doet!

AANVULLENDE FUNCTIES

REGENVERTRAGING


Regenvertraging instellen 24/48/72 uur


Regenvertraging uitvoeren

Met regenvertraging kunt u het water geven uitstellen voor een bepaalde periode, zonder uw oorspronkelijke schema te onderbreken.

Volg de onderstaande stappen om toegang te krijgen tot de regenvertraging.

  1. Met de knop op "ON" (AAN), drukt u 3-5 seconden op de "DELAY" button (knop) om de functie voor vertraagd water geven te starten.
  2. Er verschijnt een vertragingsperiode op het scherm, standaard "24H" U kunt op de button (knop) "+" of "-" drukken om de vertragingsperiode te kiezen uit 24 uur, 48 uur en 72 uur.
  3. Druk op de "OK" button (knop) om de vertragingsfunctie uit te voeren na het selecteren van de vertragingstijd, en alle watergeefplannen worden gedurende deze periode overgeslagen.
  4. Om de regenvertraging te verwijderen, houdt u de "DELAY" button (knop) nogmaals 3-5 seconden ingedrukt om uw geprogrammeerde bewateringsschema te hervatten.

waarschuwing Opmerking: Vergeet niet om op de "OK" button (knop) te drukken na het selecteren van de regenvertragingstijd om het regenvertragingprogramma te starten. Anders wordt de regenvertraging automatisch beëindigd nadat het scherm 3-5 seconden heeft geknipperd.

HANDMATIG WATER GEVEN


Handmatig water geven instellen


Handmatig water geven uitvoeren 1min~8uur

Met deze functie kunt u handmatig water geven zonder uw ingestelde bewateringsschema te onderbreken. Volg de onderstaande stappen om toegang te krijgen tot deze functie.

  1. Draai de knop naar "ON" (AAN).
  2. Houd de "MANUAL" button (knop) 3-5 seconden ingedrukt om de handmatige watergeefmodus te activeren.
  3. Druk op de "+" of "-" button (knoppen) om de handmatige bewateringstijd aan te passen van 1 minuut tot 8 uur. (De standaard handmatige bewateringstijd is 10 minuten.)
  4. Nadat u de bewateringstijd heeft ingesteld, drukt u op de "OK" button (knop) om handmatig water te geven en het patroon wordt op het scherm weergegeven.
  5. Als u het handmatig water geven moet stoppen, houdt u de "MANUAL" button (knop) 3-5 seconden ingedrukt om de handmatige watergeefmodus te verlaten en het oorspronkelijke bewateringsprogramma te herstellen.
    (Of u kunt de knop naar "OFF" (UIT) draaien om het handmatig water geven te stoppen, maar vergeet niet om de knop terug te draaien naar " ON" (AAN) om het oorspronkelijke bewateringsprogramma te herstellen.)

waarschuwing Opmerking: Vergeet niet om op de "OK" button (knop) te drukken na het instellen van de handmatige bewateringstijd om handmatig water te geven. Anders wordt de handmatige bewatering automatisch beëindigd nadat het scherm ongeveer 3-5 seconden heeft geknipperd.

UIT-STAND

  1. Als u het bewateringsplan voor een langere periode wilt stoppen, draait u de knop naar "OFF" (UIT). (Uw instellingen worden opgeslagen)
  2. De timer geeft niet automatisch water in de OFF (UIT)-stand. (Het scherm toont het woord OFF (UIT) in grote letters).
  3. Om weer automatisch water te geven, draait u de knop terug naar " ON" (AAN) om uw geprogrammeerde bewateringsschema te hervatten.

BATTERIJSTATUS

De batterijstatus wordt als volgt weergegeven:


Vol


Lage batterijspanning

waarschuwing Opmerking: wanneer de indicator voor een bijna lege batterij verschijnt op het display. De klep sluit automatisch om lekkage te voorkomen. Vervang de batterij tijdig om de normale werking niet te onderbreken.

PROBLEEMOPLOSSING

Probleem Mogelijke oorzaak Mogelijke oplossing
De waterinlaat lekkage
  1. Geen filter of niet horizontaal geplaatst
  2. De kraan is niet de standaard 3/4"
  1. Voeg een filter toe en zorg ervoor dat deze horizontaal in de inlaat is geplaatst.
  2. Zorg ervoor dat de kraan een standaard 3/4" kraan is.
  3. Wikkel Teflon tape om de kraan om deze strak te maken.
Het water stopt niet/stroomt niet uit
  1. Lange tijd in opslag en transport maakt de klep inactief
  2. Klepblokkade
  1. Houd de kraan dicht en draai de timerknop naar ON (AAN);
  2. Laat de handmatige bewatering 5-7 seconden lopen en stop deze;
  3. Herhaal stap 2 gedurende 3 tot 5 keer;
  4. Probeer het normaal te gebruiken.
Geen reactie voor handmatige/regenvertraging functie
  1. Na het instellen van handmatige bewatering of regenvertragingstijd, zonder op de OK (OK) knop te drukken om op te slaan en uit te voeren.
  1. Druk nogmaals op de OK (OK) knop nadat de tijd is ingesteld om te bevestigen.
Korte batterijduur
  1. Gemengd gebruik van oude en nieuwe batterijen
  2. Gebruik van koolstofbatterijen of oplaadbare batterijen
  1. Gebruik nieuwe alkalinebatterijen.
  2. Oplaadbare batterijen en koolstofbatterijen hebben een korte levensduur, gebruik in plaats daarvan de alkalinebatterijen.
Lage waterdruk
  1. Filterblokkade
  2. Inlaatdruk niet voldoende om aan de bewateringsbehoeften te voldoen
  1. Controleer of het filter verstopt is, zo ja, reinig of vervang het filter.
  2. Zorg ervoor dat de timer correct is geïnstalleerd en niet kruislings is aangedraaid.
  3. Installatie van een boosterpomp of andere hulpapparatuur voor het verhogen van de druk.
LCD-scherm geeft niets weer
  1. De batterij is leeg.
  2. Het scherm wordt blootgesteld aan direct zonlicht.
  1. Vervang nieuwe 2*AAA alkalinebatterijen en installeer ze correct.
  2. Vermijd direct zonlicht en controleer of de batterij bijna leeg is.

Als u hulp nodig heeft bij het gebruik van de timer, neem dan gerust contact met ons op.
US Gratis Hotline (Engels): +1 833-381-5659
(MA-VR 9:30 AM-5:30 PM PST)
UK Gratis Hotline (Engels Duits): +44 800-808-5337
(MA-VR 9:00 AM-5:00 PM CET)
E-mail: service@rainpointus.com
WhatsApp: +1 626-780-5952

UW TIMER REINIGEN

Na een periode van gebruik kunnen onzuiverheden of vuil in het water zich ophopen in de timer. Daarom moet de timer regelmatig worden schoongemaakt om een goede werking te garanderen.
Volg deze stappen om de timer te reinigen.

  1. Draai de tuinkraan dicht en verwijder de timer. Controleer of het filter bij de waterinlaat van de timer onzuiverheden heeft verzameld.
  2. Als het filter vuil is, haal het dan uit de timer en spoel het af met stromend water.

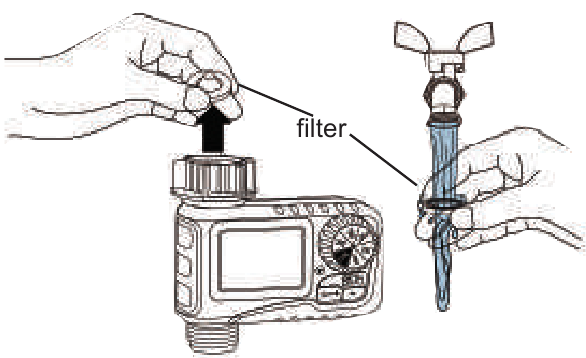

    UW TIMER REINIGEN - Stap 1

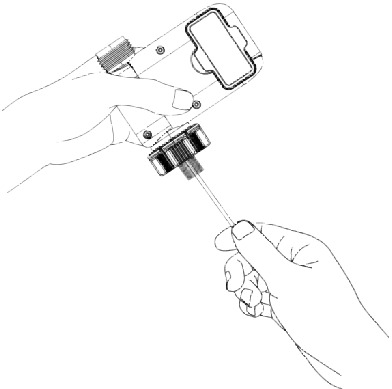

  3. Zet de handmatige bewateringsmodus van de timer aan om de klep te openen en controleer of de waterleiding van de timer verstopt is. Als deze verstopt is, reinig deze dan voorzichtig met een kleine reinigingsborstel.
    UW TIMER REINIGEN - Stap 2

WAARSCHUWINGEN

  1. Alleen voor buitengebruik. Het plaatsen van de timer in de beschutte buitenlucht verlengt de levensduur.
  2. Om schade te voorkomen, draai deze vast zonder gereedschap te gebruiken.
  3. Het filter moet horizontaal in de waterinlaat worden geplaatst om lekkage te voorkomen.
  4. Vervang de batterijen bij een laag vermogen om onderbreking van de normale werking te voorkomen; zorg er bij het vervangen van de batterijen voor dat de batterijhouder droog is.
  5. Wanneer de timer niet in gebruik is, verwijder dan de batterijen en bewaar deze binnenshuis.
  6. Gebruik de timer niet bij een temperatuur hoger dan 120℉ (50℃) of lager dan 38℉ (3℃).
  7. Stel het product niet bloot aan extreme kracht en schokken.
  8. Ernstige elektrische schokken kunnen het gevolg zijn als er water in stopcontacten of bronnen van elektrische stroom wordt gespoten. Dompel het product nooit onder in water.

Dit product is GEMAAKT IN CHINA en voldoet aan de nationale normen van de Verenigde Staten, Groot-Brittannië, Duitsland en Frankrijk. Gebruik dit product correct. Als het moet worden weggegooid, voer het dan op de juiste manier af volgens de nationale vereisten. Bescherm het milieu alstublieft.

EC REP NAME:VIAJE ELECTRONIC COMPANY LIMITED
ADDRESS:E588, 13 ADELAIDE ROAD, DUBLIN, D02 P950, IRELAND
Email: VIAJEELE@outlook.com

Bewaar de gebruikershandleiding voor toekomstig gebruik
Als u vragen heeft, neem dan contact met ons op voor ondersteuning

NEEM CONTACT MET ONS OP VOOR PROBLEMEN TIJDENS GEBRUIK

Web: www.rainpointonline.com

E-mail: service@rainpointus.com

WhatsApp: +1 626-780-5952

US Gratis Hotline (Engels):
+1 833-381-5659(MA-VR 9:30 AM-5:30 PM PST)

UK Gratis Hotline (Engels Duits):
+44 800-808-5337(MA-VR 9:00 AM-5:00 PM CET )

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download RainPoint ITV105 - Mini Digitale Sproeitimer Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor RainPoint ITV105

Inhoudsopgave
