Spectra LR20 - Handleiding laserontvanger

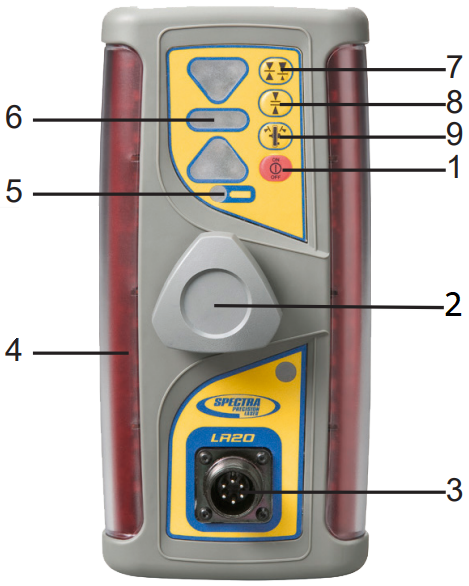

Functies

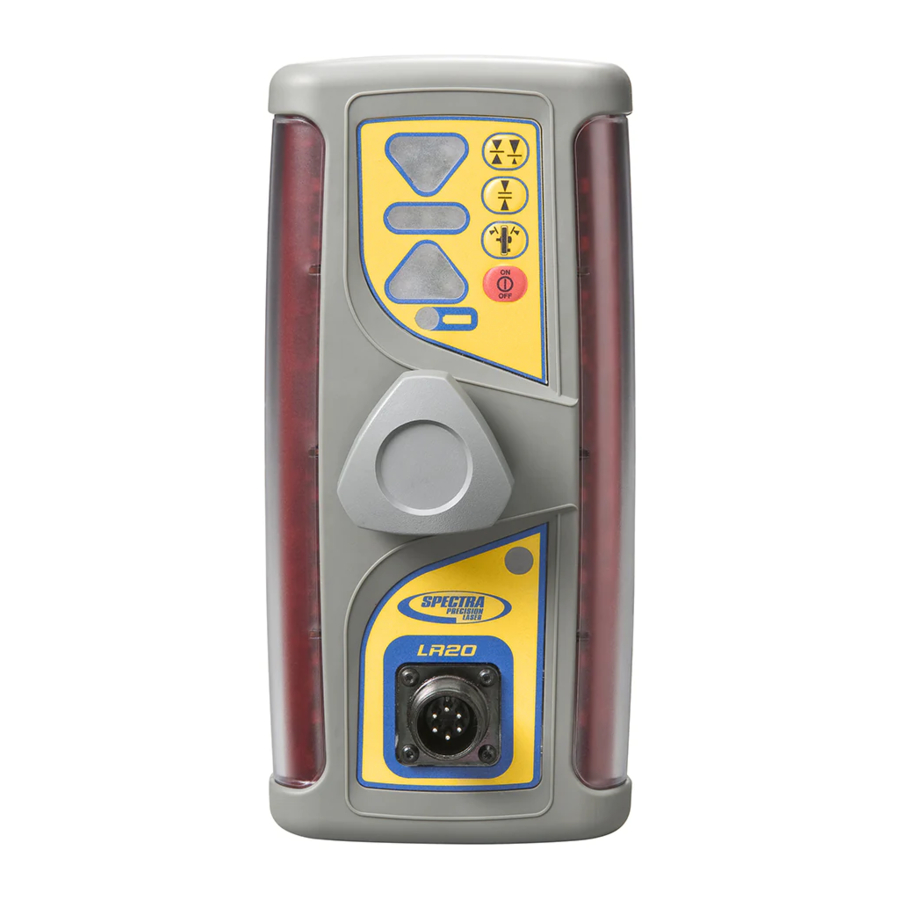

Dit document beschrijft de functies van de Spectra Precision LR20 display-ontvanger.

1. Aan/uitzetten – Om de ontvanger aan te zetten, druk gedurende één seconde. Het on-grade lampje knippert met tussenpozen om te verifiëren dat de stroom is ingeschakeld. Om de ontvanger uit te zetten, houd ingedrukt gedurende drie seconden.
2. Afstelknop – Draai met de klok mee om vast te zetten en tegen de klok in om los te maken.
3. Stroomconnector – Voor het opladen van de batterij, aansluiten op machinevoeding of aansluiten op een regelkast.
4. Laserontvangstvenster – Accepteert laserstralen om de hoogtepositie te bepalen.
5. Batterij-indicator – Opgeladen batterij: de LED is uit. Lage batterij: de rode LED knippert met 1 Hz. Lege batterij: de rode LED blijft continu branden en de vier hoeken knipperen totdat er niet genoeg stroom is om het apparaat te laten werken.
6. Grade-display – Geeft de huidige correctiestatus aan: HI, ON GRADE, LOW.
7. Offset on-grade – Past de on-grade locatie aan. Druk tweemaal binnen één seconde om van de normale modus naar de graafmachinemodus te schakelen. Druk één keer om de bedrijfsmodus te verifiëren.
   Normale modus: de on-grade lampjes branden gedurende één seconde.
   Graafmachinemodus: de bovenste twee displaylampjes branden gedurende één seconde.
8. On-grade breedte – Past de on-grade nauwkeurigheid aan – Met een standalone ontvanger, laat elke druk op de knop de ontvanger door de drie beschikbare deadbands lopen.
9. Loodindicator – Druk tweemaal binnen één seconde om de loodmodus te activeren. De bovenste twee en onderste twee displaylampjes lichten afwisselend op om aan te geven dat de modus is geactiveerd. Druk één keer om te zien in welke modus u zich bevindt.
   Standaardmodus: de on-grade lampjes branden.
   Loodmodus: de bovenste twee en onderste twee displaylampjes lichten afwisselend op.
   Een langzame puls van de displaylampjes geeft aan dat de bovenkant van de ontvanger van de bediener af is en de ontvanger niet loodrecht staat (±2,5º). Een snelle puls van de displaylampjes geeft aan dat de bovenkant van de ontvanger naar de bediener toe is en de ontvanger niet loodrecht staat (±2,5º). Om de modus te verlaten, druk tweemaal binnen één seconde.

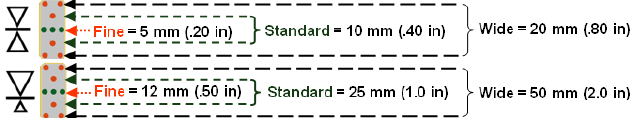

Bandbreedteselecties

Center on-grade

On-grade locatie

Selecteer center voor hoogtebeheer en offset voor dieptebeheer.

	On-grade bevindt zich in het midden van de ontvanger. Center (groene lampjes) verschijnen wanneer er evenveel informatie boven als onder de grade is.
	On-grade bevindt zich dichter bij de bovenkant van de ontvanger. Center (rode lampjes) verschijnen wanneer er meer informatie boven de grade is.
