Spectra HR320 - Laserontvangerhandleiding
Inhoud
Inleiding
De HR320 is een batterijgevoede laserontvanger die een roterende laserstraal detecteert en de positie ten opzichte van de straal aangeeft met behulp van LCD-symbolen.
Lees deze gebruikershandleiding zorgvuldig door voordat u de ontvanger gebruikt. Deze bevat informatie over het instellen, gebruiken en onderhouden van de ontvanger. Deze handleiding bevat ook WAARSCHUWINGEN en Opmerkingen. Elk van deze woorden vertegenwoordigt een niveau van gevaar of bezorgdheid.
geeft een gevaar of onveilige handeling aan die kan leiden tot licht letsel of schade aan eigendommen.
Een Opmerking geeft belangrijke informatie aan die geen verband houdt met veiligheid.

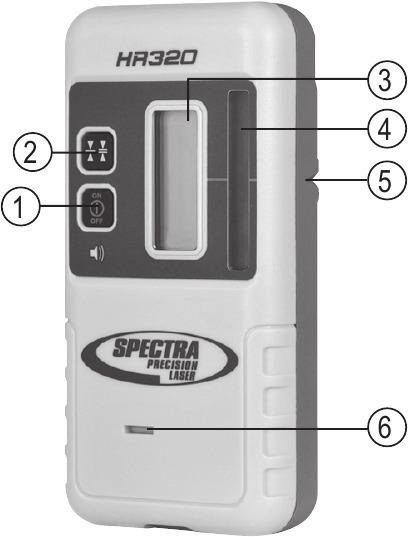

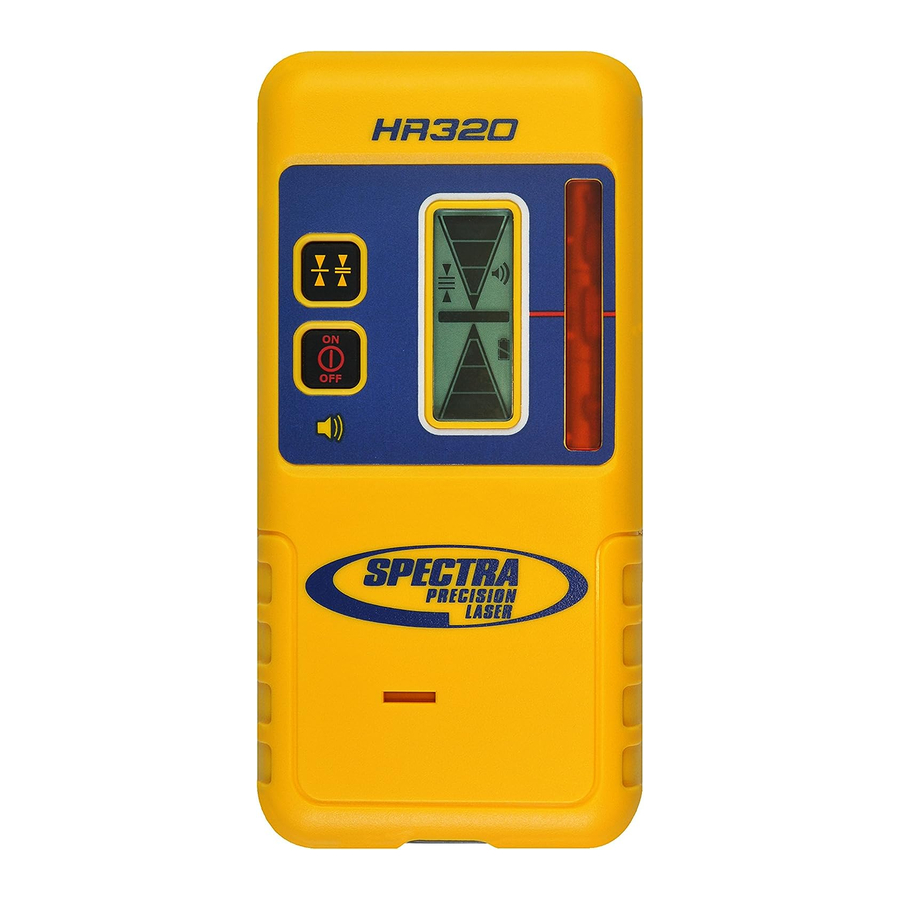

Ontvanger
Functies en eigenschappen
- Power/Audio Button (Aan/uit-knop/Audioknop)—is een multifunctionele knop die wordt gebruikt om de ontvanger aan/uit te zetten en het volume aan te passen.
- Grade-Sensitivity Button (Gevoeligheidsknop)— hiermee kunt u de on-grade gevoeligheden van de ontvanger selecteren, waaronder fijn: 2,0 mm (1/16 inch) en grof: 6,0 mm (1/4 inch).
- Liquid Crystal Display (LCD) (Vloeibaar-kristaldisplay (LCD))—toont de hoogte, gevoeligheid, audio en batterijstatus.
- Photocell (Fotocel)—detecteert de laserstraal wanneer deze de ontvanger raakt.
- Marking Notch (Markeerinkeping)—lijnt uit met het on-grade gedeelte van de fotocel en wordt gebruikt om hoogtemetingen te markeren. De markeerinkeping bevindt zich 50,0 mm (2 inch) vanaf de bovenkant van de ontvanger.
- Audio Port (Audio-aansluiting)—het geluid komt uit deze opening.

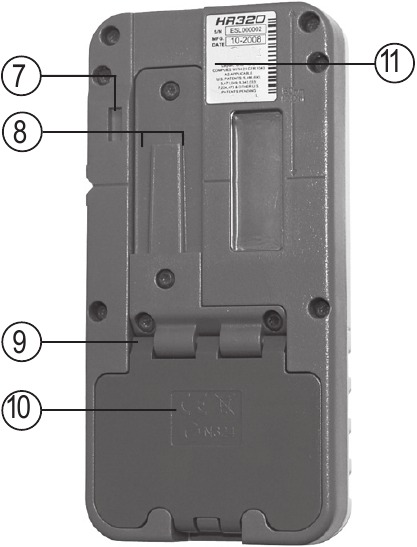

- Clamp-Tab Recess (Klem-lip uitsparing)—de universele klemontgrendeling past in dit gebied en vergrendelt de klem op zijn plaats.
- Clamp Slots (Klemsleuven)—hiermee kan de clip-on universele klem aan de ontvanger worden bevestigd.
- Battery Housing (Batterijhouder)—bevat twee AA alkaline-, Ni-MH- of Ni-Cd-batterijen.
- Battery Door (Batterijklep)—houdt de batterijen veilig op hun plaats.
- Label (Etiket)—toont het serienummer en de fabricagedatum.
Hoe de ontvanger te gebruiken

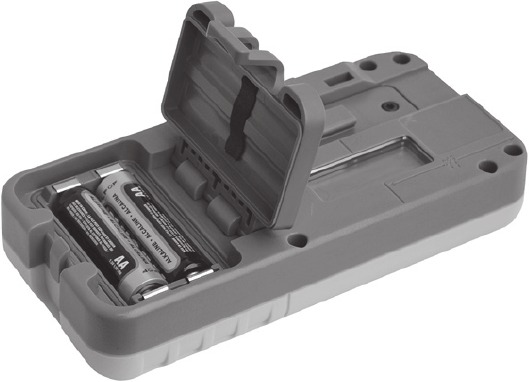

De batterijen plaatsen/verwijderen
- Open het batterijklepje met een munt of uw vingernagel.
- Plaats/verwijder de 2 AA-batterijen, let op het positieve (+) en negatieve (–) diagram in de behuizing.
- Druk op het batterijklepje totdat het op zijn plaats "klikt".

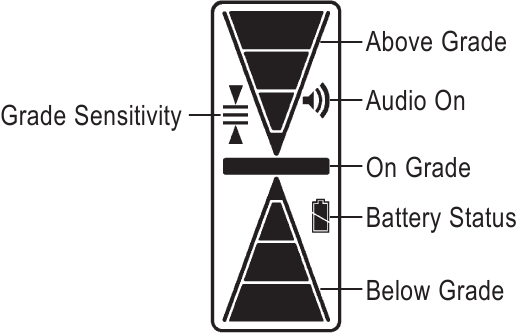

De functies van de ontvanger leren kennen
De ontvanger in-/uitschakelen
- Druk op de aan/uit-knop/audioknop om de ontvanger in te schakelen.
Note: When the receiver is initially turned on, all LCD symbols, and the audio signal are turned on for one second (diagnostic mode). (Opmerking: wanneer de ontvanger voor het eerst wordt ingeschakeld, worden alle LCD-symbolen en het audiosignaal gedurende één seconde ingeschakeld (diagnostische modus).) Nadat de diagnostische modus is voltooid, verschijnen de symbolen voor gevoeligheid (fijn) en audio (luid). - Houd de aan/uit-knop/audioknop een seconde ingedrukt om de ontvanger uit te schakelen.
De audiofunctie selecteren
De ontvanger start altijd met de audiomodus (luid) actief.
- Druk herhaaldelijk op de aan/uit-knop/audioknop om door de audioniveaus te bladeren, waaronder luid, uit en zacht.
Note: If the audio function is on, the receiver beeps quickly when the receiver is above the laser beam, slowly when below it, and continuously when centered in the laser beam or on grade. (Opmerking: als de audiofunctie is ingeschakeld, piept de ontvanger snel wanneer de ontvanger zich boven de laserstraal bevindt, langzaam wanneer hij zich eronder bevindt en continu wanneer hij in het midden van de laserstraal of on grade staat.) When audio is off, a single beep indicates laser is detected. (Wanneer audio is uitgeschakeld, geeft een enkele pieptoon aan dat er een laser is gedetecteerd.)
De gevoeligheid selecteren
De ontvanger start altijd met de on-grade gevoeligheid (fijn) actief.
- Druk herhaaldelijk op de gevoeligheidsknop om te kiezen tussen fijn: 2,0 mm (1/16 inch) en grof: 6,0 mm (1/4 inch) gevoeligheid.
De ontvanger gebruiken met een laser
- Druk op de aan/uit-knop/audioknop om de ontvanger in te schakelen.
- Plaats de ontvanger zo dat de fotocel naar de laser is gericht.
- Beweeg de ontvanger omhoog/omlaag totdat het LCD-scherm een on-grade meting weergeeft.
LCD-/audio-informatie
| LCD Readout (LCD-uitlezing) | Function (Functie) | Audio Output (Audio-uitgang) | |
| Down arrow (Pijl omlaag) |  | High (Hoog) | Fast beeping tone (Snelle pieptoon) |
| Center bar & down arrow (Middenbalk & pijl omlaag) |  | Fine-high (Fijn-hoog) | Fast beeping tone (Snelle pieptoon) |
| Center bar (Middenbalk) |  | On-grade (On-grade) | Continuous tone (Continue toon) |
| Center bar & up arrow (Middenbalk & pijl omhoog) |  | Fine-low (Fijn-laag) | Slow beeping tone (Langzame pieptoon) |
| Up arrow (Pijl omhoog) |  | Low (Laag) | Slow beeping tone (Langzame pieptoon) |
| Battery (Batterij) |  | Full battery (Volle batterij) | NA |
| Battery (Batterij) |  | Low battery (Batterij bijna leeg) | N/A |
| Horn (Hoorn) |  | Audio on/soft/loud (Audio aan/zacht/luid) | Single beep (Enkele pieptoon) |
| Fine (Fijn) |  | Fine grade sensitivity (Fijne gevoeligheid) | N/A |
| Coarse (Grof) |  | Coarse grade sensitivity (Grove gevoeligheid) | N/A |

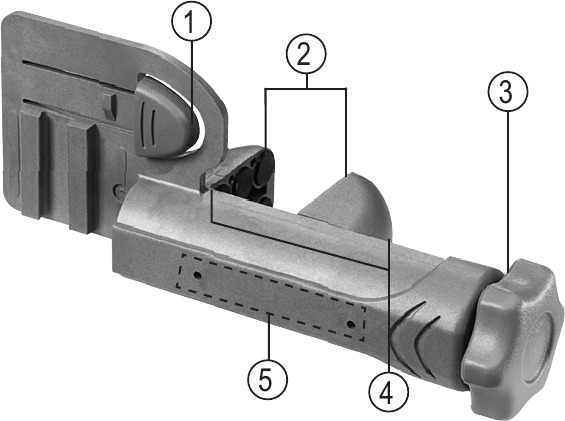

Universele klem
Met de C59 universele klem kan de ontvanger worden bevestigd aan een meetstok of houten paal.
Functies en eigenschappen
- Release Tab (Ontgrendelingslip)—hiermee kan de ontvanger worden vergrendeld op of ontgrendeld van de universele klem.
- Jaws (Bekken)—sluiten/openen zodat de universele klem kan worden bevestigd aan of losgemaakt van een meetstok of houten paal.
- Jaws Screw (Bekkenschroef)—regelt het sluiten/openen van de bekken.
- Reading Edge (Leeskant)—lijnt uit met de on-grade markeerinkeping van de ontvanger.
- Bubble Screw Holes (Bellenblaasschroefgaten)—zijn waar de optionele 1277-6251S bellenblaasset wordt gemonteerd.

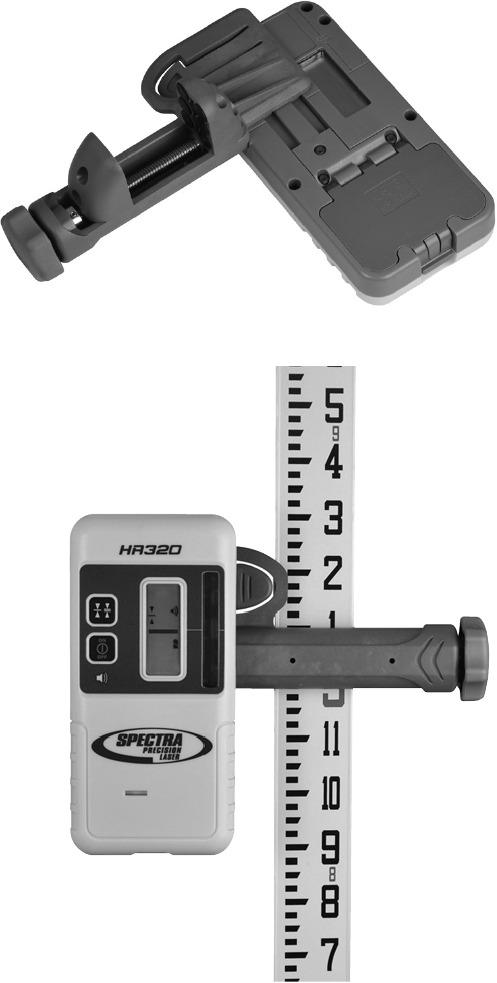

De ontvanger bevestigen aan de meetstok of houten paal
- Schuif de universele klem in de ontvanger totdat deze op zijn plaats "klikt".
- Draai de bekkenschroef tegen de klok in om de bekken van de klem te openen.
- Schuif de meetstok of houten paal tussen de bekken van de klem.
- Draai de bekkenschroef met de klok mee om de universele klem stevig op zijn plaats te houden.
Specificaties van de ontvanger
| LCD Channels (LCD-kanalen) | 5 |
| Capture Height (Vanghoogte) | 50.0 mm (2 inch) |
| Acceptance Angle (Acceptatiehoek) | 90° |
| On-Grade Sensitivity (Gevoeligheid) | Fine: 2.0 mm (1/16 in.) Coarse: 6.0 mm (1/4 in.) |
| Power Source (Stroombron) | Two 1.5-V batteries (Twee 1,5 V batterijen) (type LR6/AA) |
| Battery Life @ 20°C (68°F) (Levensduur van de batterij @ 20°C (68°F)) | Alkaline: 70 hours (Alkaline: 70 uur) |
| Battery Indicator (Batterij-indicator) | LCD battery symbol (LCD-batterijsymbool) |
| Beeper volumes (Piepervolumes) | High: 100+ dBA Low: 75 to 85 dBA |
| Automatic Shutoff (Automatische uitschakeling) | 30 minutes after last laser detection or push-button actuation (30 minuten na de laatste laserdetectie of drukknopbediening) |
| Spectral Sensitivity (Spectrale gevoeligheid) | Operates with red visible and infrared rotating lasers with wavelengths between 610 and 900 nm (Werkt met rode zichtbare en infrarode roterende lasers met golflengten tussen 610 en 900 nm) |
| Marking Notch (Markeerinkeping) | 50.0 mm (2 in.) below top of receiver (50,0 mm (2 inch) onder de bovenkant van de ontvanger) |
| Operating Temperature (Bedrijfstemperatuur) | –20°C to +60°C (–4°F to +140°F) |
| Storage Temperature (Opslagtemperatuur) | –40°C to +70°C (–40°F to +158°F) |
| Weight (Gewicht) | 0.3 kg (12 oz) |
| Dimensions (H x W x D) (Afmetingen (H x B x D)) | 16.3 cm x 7.4 cm x 2.9 cm (6.4 in. x 2.9 in x 1.14 in.) |
Het milieu beschermen
Het apparaat, de accessoires en de verpakking dienen te worden gerecycled.
Alle plastic onderdelen zijn gemarkeerd voor recycling volgens materiaalsoort.
Gooi gebruikte batterijen niet in de vuilnisbak, het water of het vuur.
Verwijder ze in overeenstemming met de milieu-eisen.
Uw opmerkingen en suggesties zijn welkom; neem contact met ons op via:
Spectra Precision LLC
3265 Logistics Lane, Suite 200
Dayton, Ohio 45377 U.S.A.
Phone: (800) 527-3771
Internet: www.spectraprecision.com
