Paradox GlassTrek DG457, 457 - Handleiding beveiligingssensor

Inhoud

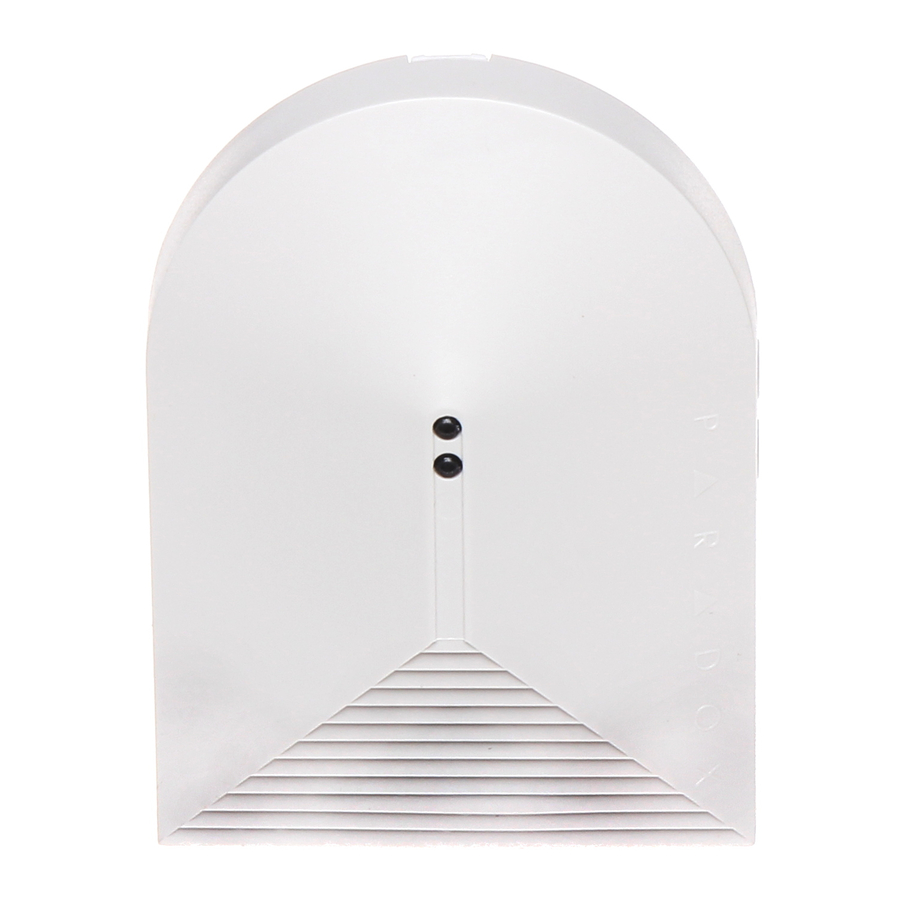

Overzicht

GlassTrek biedt effectieve dekking van vlakglas, gehard en gelaagd glas zonder dat speciale gevoeligheidsaanpassingen nodig zijn. GlassTrek kan worden gebruikt in de meeste beschermde gebieden, inclusief kamers met jaloezieën, gordijnen of meerdere ramen, zolang er zorgvuldige dekkingstests worden uitgevoerd met TestTrek. Breuk in ruiten van 40,6 cm x 61 cm (16 inch x 24 inch) of groter wordt gedetecteerd, voor elke standaard dikte van plaat (0,3 cm x 0,6 cm of 1/8 inch - 1/4 inch).

DG457 Digiplex-modus of stand-alone modus
457 Alleen stand-alone modus

waarschuwing De GlassTrek detector mag niet worden aangesloten op 24-uurs beveiligingszones. Installatie wordt niet aanbevolen in beschermde gebieden die een van de volgende zaken bevatten: ramen met gesloten houten binnenluiken, ramen met geïsoleerde, gevoerde of geluiddempende gordijnen en kamers met een plafond hoger dan 4,5 m (15 ft). Bij montage aan het plafond mag deze niet worden gemonteerd in ruimtes kleiner dan 3 m x 3 m (10 ft x 10 ft) waar harde geluiden vaak voorkomen of in ruimtes waar machinelawaai aanwezig is.

Installatielocatie

Zoek naar installatielocaties aan het plafond of de muren naast of tegenover het beschermde glas en zorg ervoor dat de installatie de detectiehoek respecteert, zoals weergegeven in figuur 1. Zorg ervoor dat de microfoonzijde van de detector een direct en vrij zicht heeft op het beschermde glas en dat de detector zo is gepositioneerd dat het beschermde glas zich binnen de optimale detectiehoek bevindt. Vermijd nabijheid van lawaaierige objecten zoals bellen, ventilatoren, compressoren en luide machines.

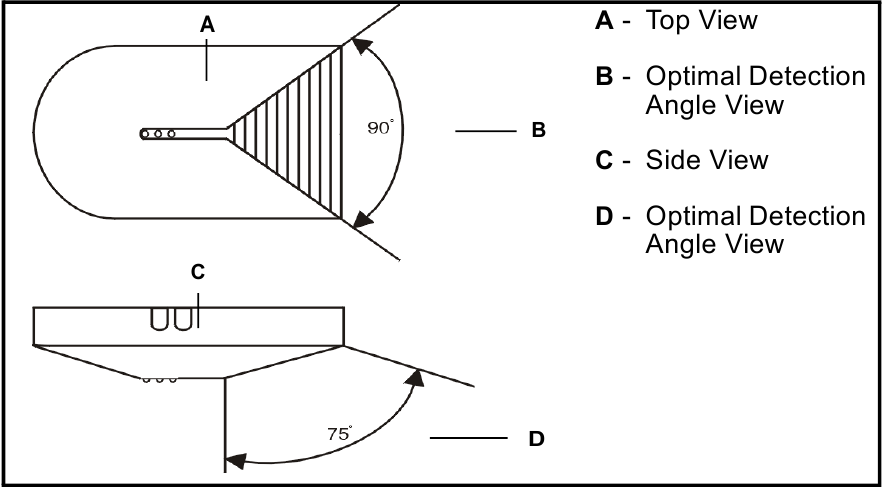

Figuur 1: Detectiehoek
Detectiehoek

GlassTrek installeren (zie figuur 3)

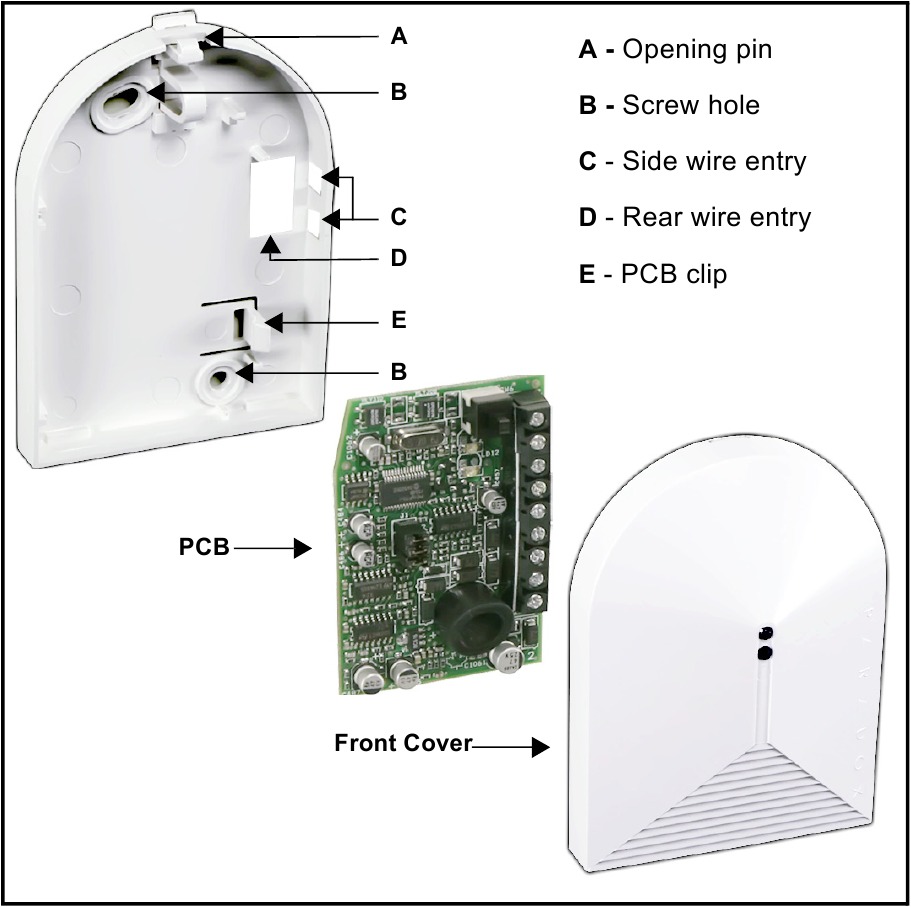

Figuur 3: Explosietekening
Explosietekening

  1. Verwijder de afdekking door op de openingspin (A) aan de zijkant van de detector te drukken.
  2. Verwijder de PCB en leid de draden door een van de openingen aan de zijkant (C) of achterkant (D) van de behuizing.
  3. Monteer de detector op zijn plaats door schroeven in de schroefgaten (B) te boren.
  4. Sluit de PCB-aansluitingen aan (zie figuur 2).

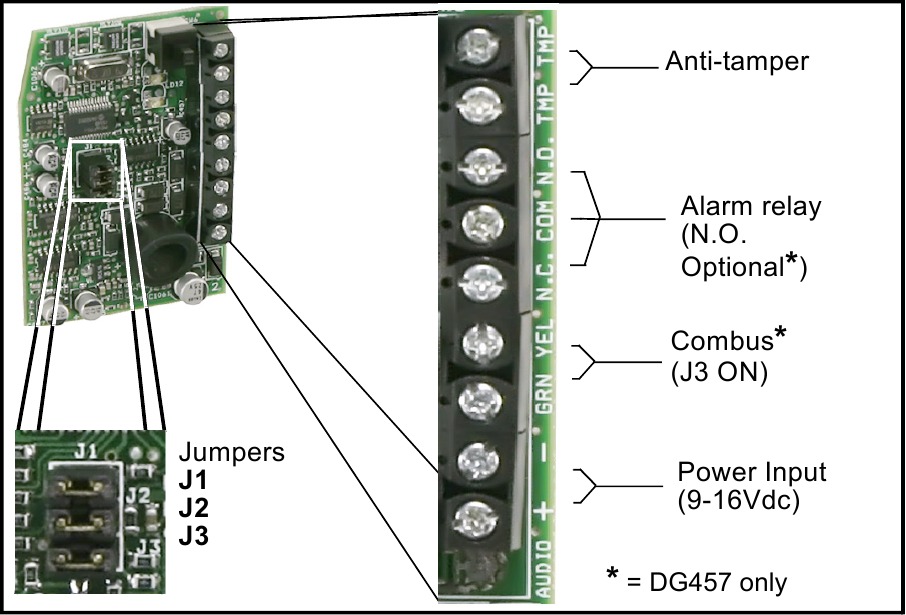

    Figuur 2: Aansluitingen
    Aansluitingen
  5. Plaats de PCB terug en sluit de afdekking.
  6. Test de GlassTrek (zie "Testmodus" onder "Hulpprogramma's").

Opstarten

Na de eerste opstartreeks blijft de GlassTrek-unit ongeveer 1 minuut in de testmodus.

Weergavemodus

Rode LED:

  1. Intermitterend knipperen vindt plaats bij herkenning van aanvalssignalen op hoog niveau. (Kan worden getest door te klappen of te kloppen in de buurt van de detector.)
  2. 5 seconden oplichten als een glasbreuk wordt gedetecteerd wanneer de alarmgeheugenvergrendeling "uit" staat (J1 AAN).
  3. Continue verlichting bij detectie van een glasbreuk wanneer de alarmgeheugenvergrendeling "aan" staat (J1 UIT).
  4. 3 minuten continu knipperen geeft aan dat de unit in de "test" (test) modus staat.

Groene LED:

Knippert intermitterend wanneer spectrumanalyse wordt uitgevoerd, wat aangeeft dat de aanvalanalyse succesvol is bevestigd en een deel van het frequentiespectrum geldig is.

Detectorinstellingen

Stap Details
1
Operationele modus 		Jumper J3 AAN = Combus-modus; ga naar stap 2
J3 UIT = Relaismodus; ga naar stap 3 (standaard)
2† Ga naar de detector programmeermodus.
Houd [0] + [ INSTALLER CODE ] + [4003] (EVO) + S.N. (op de PCB) ingedrukt
3
Gevoeligheidsinstelling		 Reguliere gevoeligheid
Als de omgeving dempende materialen heeft, zoals gordijnen, tapijten, meubels. Installeer op 1,2 m tot 9 m (4 ft tot 30 ft) van het beschermde glas.
Lage gevoeligheid
Als de omgeving echo's produceert, zoals wanneer de muren en plafonds van beton of metaal zijn. Installeer op 1,2 m tot 4,5 m (4 ft tot 15 ft) van het beschermde glas.
Sectie [001]†: [1] UIT = Reguliere gevoeligheid (standaard)
[1] AAN = Lage gevoeligheid
Jumper J2 UIT = Reguliere gevoeligheid (standaard)
J2 AAN = Lage gevoeligheid
4
Alarmgeheugen		 Wanneer een alarm optreedt, blijft het alarmrelais 5 seconden vergrendeld. De alarmgeheugenfunctie kan de rode LED ook vergrendelen bij detectie.
Alarmgeheugen uitgeschakeld:
De rode LED licht 5 seconden op.
Alarmgeheugen ingeschakeld:
De rode LED blijft branden (vergrendeld) totdat u jumper J1 inschakelt en weer verwijdert, of u schakelt Alarmgeheugen uit in sectie [001], of u verbreekt de stroomtoevoer naar de detector en herstelt deze.
Sectie [001]†: [3] UIT = Alarmgeheugen uitgeschakeld (standaard)
[3] AAN = Alarmgeheugen ingeschakeld
Jumper J1 UIT = Alarmgeheugen ingeschakeld
J1 AAN = Alarmgeheugen uitgeschakeld (standaard)
5
Sabotageherkenning		 Selecteer sabotageherkenningsinstellingen
Sectie [001]†: [5] UIT = Sabotageherkenning uitgeschakeld (standaard)
[5] AAN = Sabotageherkenning ingeschakeld

† = alleen DG457

Hulpprogramma's

Testmodus Om de GlassTrek detector te testen, moet u de testmodus activeren en een TestTrek-unit (459) gebruiken.
  1. Houd de testknop ingedrukt met de TestTrek-unit (V2.0 of hoger) binnen 2,5 m (8 ft) van de GlassTrek. Er wordt een reeks pieptonen geproduceerd die de GlassTrek signaleren om de testmodus te activeren. U kunt ook 123 invoeren in sectie [002] , of Jumper J1 verwijderen en terugplaatsen.
  2. De rode en groene LED's lichten 5 seconden op, gevolgd door een intermitterend knipperen van de rode LED om aan te geven dat deze in de testmodus staat. GlassTrek verlaat de testmodus na ongeveer 3 minuten.
  3. Plaats de TestTrek-unit in de buurt van het beschermde venster en druk vervolgens op de rode "push" (duw) knop op de TestTrek-unit. Er wordt een pieptoon geproduceerd.

Rode + Groene LED = Test OK
De GlassTrek heeft het signaal gedetecteerd en een alarm gegenereerd.

Alleen groene LED = Test mislukt
Voer een andere test uit door het beschermde oppervlak voorzichtig te raken met een gedempt gereedschap. Als beide LED's nog steeds niet oplichten, verhoog dan de gevoeligheid van de GlassTrek detector, of verplaats de GlassTrek detector, of de ruimte is mogelijk te groot om de GlassTrek detector te ondersteunen.
Voltmeter† De voltmeter wordt gebruikt voor probleemoplossing en geeft de ingangsspanning van de GlassTrek aan.
Ga naar sectie [900]. Het 3-cijferige getal dat op het scherm verschijnt, vertegenwoordigt de ingangsspanning x 10 (bijv. [133] = 13,3V).

† = alleen DG457

Technische specificaties

Spanning 9 - 16Vdc
Stroom DG457 (35mA) 457(25mA)
Dekking Hoog: 9m (30ft) / Laag: 4,5m (15ft)
Grootte 9cm (3.5in) x 6.6cm (2.6in) x 2.5cm (1in)
Gewicht 100g (4oz)
Alarmuitgang 150mA, 28VDC, Form A (N.C.) / via combus
Anti-sabotage uitgang 150mA, 28VDC, Form A (N.C.) / via combus
Bedrijfstemperatuur -20°C tot 50°C (4°F tot 122°F)
Verwerking
  1. Aanvalstijgtijd
  2. Geluidsdrukniveau aanval
  3. 7-bands audiospectrumanalyse
  4. Envelopduur
  5. Infra-geluid
Microprocessortype 12/8-bits
Compatibiliteit Alle Digiplex series (DGP/DGPNE) en alle EVO series controlepanelen.
Testtool TestTrek (DG459)
Certificering (d.w.z. CE, UL) Voor actuele informatie, bezoek www.paradox.com

Garantie

Voor volledige garantie-informatie over dit product verwijzen wij u naar de Limited Warranty Statement op de website www.paradox.com/terms. Uw gebruik van het Paradox product betekent dat u alle garantievoorwaarden accepteert.

© 2007 Paradox Security Systems Ltd. Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Een of meer van de volgende Amerikaanse patenten kunnen van toepassing zijn: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 en RE39406 en andere aangevraagde patenten kunnen van toepassing zijn. Canadese en internationale patenten kunnen ook van toepassing zijn.

GlassTrek, Digiplex, Digiplex EVO, Magellan en Spectra SP zijn handelsmerken of geregistreerde handelsmerken van Paradox Security Systems Ltd. of haar dochterondernemingen in Canada, de Verenigde Staten en/of andere landen.

Gedrukt in Canada 7/2007 paradox.com 457-EI00
