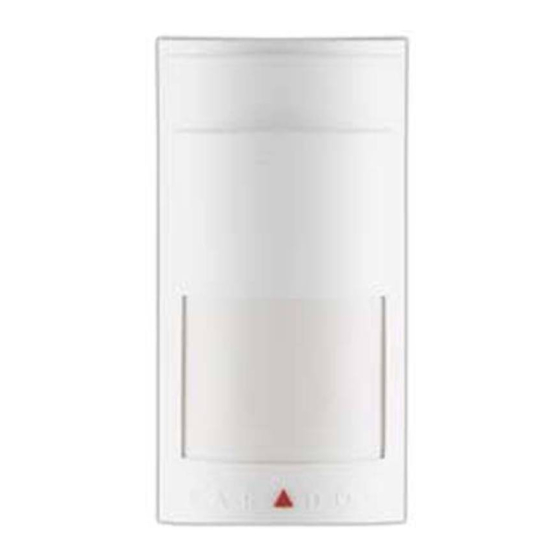

Paradox Magellan PMD1P - Analog Single-Optic PIR Handleiding

Installatie

Bij een installatiehoogte van 2,1 m (7ft)±10% biedt de PMD1P (voorheen MG-PMD1P) volledige dekking van 1,2 m (4ft) tot 11 m (35ft).
Vermijd het plaatsen van de bewegingsdetector in de buurt van potentiële storingsbronnen, zoals: reflecterende oppervlakken, directe luchtstroom van ventilatieopeningen, ventilatoren, ramen, stoom-/oliedampbronnen en objecten die temperatuurveranderingen veroorzaken, zoals verwarmingen, koelkasten, ovens en infraroodlichtbronnen. Plaats geen objecten of meubels hoger dan 0,9 m (3ft), waar een huisdier op kan klimmen (bijv. een kat op een bank), binnen 2,1 m (7ft) van de detector. Richt de detector bovendien niet op een trap waartoe een huisdier toegang heeft.

Raak het sensoroppervlak niet aan, omdat dit kan leiden tot een storing in de detector. Reinig indien nodig het sensoroppervlak met een zachte doek met pure alcohol. Vermijd het buigen, knippen of wijzigen van de antenne of het monteren van de detector in de buurt van of op metaal, omdat dit de signaaloverdracht kan beïnvloeden.

Compatibiliteit

Huisdierimmuniteit

De immuniteit van een dier tegen valse alarmen hangt af van de grootte, de temperatuur en de lengte van de vacht. Langer haar en een kleinere omvang maken een dier waarschijnlijker immuun, terwijl korter haar en grotere dieren eerder een vals alarm zullen veroorzaken. Wanneer een hoger niveau van immuniteit vereist is, bijvoorbeeld wanneer dieren zich constant in het detectiegebied bevinden, overweeg dan om onze PMD75 digitale dual-sensor high-performance PIR (40kg/90lbs echte huisdierimmuniteit) te gebruiken.
De PMD1P huisdierimmuniteitsfunctie is nog niet onderzocht door UL.

Jumper Instellingen

J1	Check-in Supervisie Tijd
	OFF =	12 minuten
	ON =	12 uur

Jumper J1 stelt het tijdsinterval in waarin de detector een check-in signaal communiceert wanneer deze wordt gebruikt met Omnia of Spectra 1759EX (zie J2 beschrijving). Als de detector wordt gebruikt met een Magellan-ontvanger (zie J2 beschrijving), is J1 uitgeschakeld en zendt de detector regelmatig een check-in signaal naar Magellan. De check-in supervisie tijd wordt ingesteld in de Magellan-ontvanger. Met een OMN-RCV3 V2.0 of hoger detecteert de ontvanger automatisch de check-in tijd die is ingesteld in elk van de toegewezen zenders. Als gevolg hiervan kunnen de zenders verschillende check-in tijden hebben. Met een eerdere versie van de OMN-RCV3 moet de check-in tijd van de zender overeenkomen met de instelling in de module.

J2	Werkingsmodus
	OFF =	Omnia/1759EX
	ON =	Magellan/1759MG

PMD1P kan functioneren op het Magellan- of het Omnia-communicatieprotocol. Stel J2 in op basis van met welke ontvanger de PMD1P zal communiceren.

J3	Gevoeligheidsinstelling
	OFF =	Hoge Gevoeligheid
	ON =	Lage Gevoeligheid

Hoge Gevoeligheid moet worden gebruikt in normale omgevingen met minimale storingsbronnen. Lage Gevoeligheid biedt een betere afwijzing van valse alarmen als de detector in de buurt van storingsbronnen wordt geplaatst waar de kans op valse alarmen groter kan zijn.

J4	Snelle / Langzame Modus
	OFF =	Langzame Modus
	ON =	Snelle Modus

Langzame Modus: Aanbevolen voor gebieden waar de kans op valse alarmen groter kan zijn. De hoeveelheid beweging die nodig is om een alarm te genereren, wordt verdubbeld.
Snelle Modus: Aanbevolen voor de meeste installaties.

J5	LED Feedback
	OFF =	LED gedeactiveerd
	ON =	LED geactiveerd

LED Feedback
De rode LED licht gedurende 2 seconden op als er beweging wordt gedetecteerd. Het rode LED-indicatielampje knippert snel wanneer de bewegingsdetector een signaal naar de ontvanger verzendt.

=standaard

Nadat u de jumperinstellingen hebt gewijzigd, plaatst u de kap terug om de anti-sabotageschakelaar te sluiten, of drukt u op de anti-sabotageschakelaar en laat u deze los om de wijzigingen op te slaan.

Het Apparaat van Stroom Voorzien

Om de detector van stroom te voorzien, volgt u de instructies op de kap van de detector. Na het plaatsen van de batterijen begint een opstartreeks (duurt 10-30 seconden). Gedurende deze tijd knippert de rode LED en detecteert de detector geen open zone of sabotage.

Batterij bijna leeg

De PMD1P voert elke 12 uur een batterijtest uit. Als de batterijspanning onder een bepaald niveau daalt, knippert de rode LED met tussenpozen van 5 seconden en stuurt de bewegingsdetector een signaal voor een bijna lege batterij naar de ontvanger. Er wordt een probleem gegenereerd en vervolgens naar de centrale meldkamer verzonden.

Alive Software

Om de levensduur van de batterij van de bewegingsdetector te sparen, als de bewegingsdetector binnen een periode van 5 minuten 2 open zone signalen (LED aan gedurende 2 seconden) verzendt, valt de detector gedurende ongeveer 3 minuten in de Energiebesparende Modus en verzendt geen alarmsignalen. De rode LED blijft knipperen om een detectie aan te geven. Als de kap van de detector wordt verwijderd en vervolgens teruggeplaatst in de Energiebesparende Modus, activeert de eerste detectie een alarmsignaal.

Looptest

Om de Looptest Modus gedurende drie minuten te activeren, schakelt u de detector in of opent en sluit u de kap van de detector. In de snelle modus (J4 = ON), bij 20°C, zou het oversteken van meer dan één volledige zone (bestaande uit twee bundels linker- en rechter sensor detectie elementen) met langzaam/snel lopen of rennen een alarm moeten initiëren. In de langzame modus (J4 = OFF) wordt de hoeveelheid beweging die nodig is om een alarm te genereren, verdubbeld.

Signaalsterktetest

Om een goede signaalontvangst te verifiëren, voert u een signaalsterktetest uit zoals beschreven in de Referentie- en Installatiehandleiding van de ontvanger. Voordat u de test uitvoert, moet u ervoor zorgen dat de batterijen zijn geplaatst. Controleer ook of de bewegingsdetector is toegewezen aan een zone volgens de instructies in de Referentie- en Installatiehandleiding van de ontvanger. Als de transmissie zwak is, kan het verplaatsen van de zender met een paar centimeter de ontvangst aanzienlijk verbeteren.
