Novus N322 - Handleiding temperatuurregelaar

INTRODUCTIE

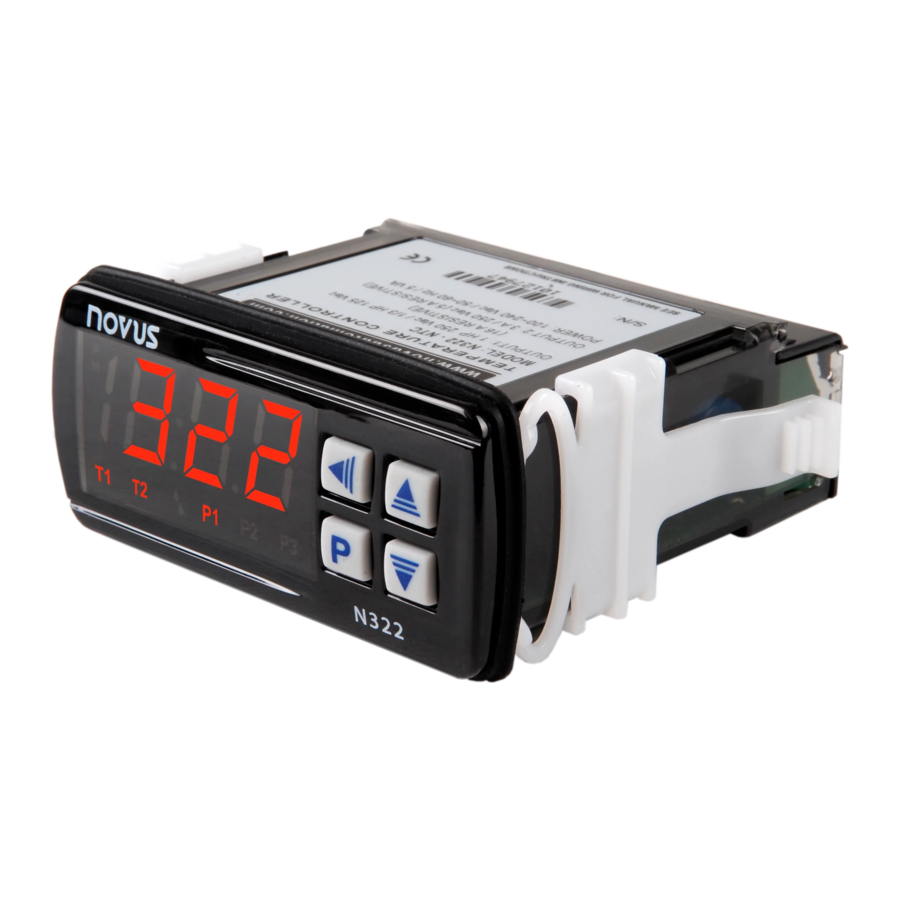

De N322 is een digitale elektronische regelaar met 2 uitgangen voor verwarmings- en koeltoepassingen. Hij is verkrijgbaar met een NTC-thermistor ingangssensor, Pt100, Pt1000 of type J/K/T thermokoppel. Sensor offset correctie is voorzien. De 2 onafhankelijke uitgangen kunnen worden gebruikt als regeling of alarm. De kenmerken van een bepaald model (ingangssensortype, sensorbereik, netspanning, enz.) worden aangegeven op het label dat op de behuizing van de regelaar is geplaatst.

SPECIFICATIES

INGANGSSENSOR: De sensor wordt door de gebruiker gekozen op het moment van aankoop en wordt aan de bovenzijde van de verpakkingsdoos weergegeven. De opties zijn:

• Thermistor NTC, 10 kΩ @ 25°C; Bereik: –50 tot 120°C (–58 tot 248°F); Nauwkeurigheid: 0.6°C (1.1°F);
  Maximale fout in de uitwisselbaarheid van originele NTC-sensoren: 0.75°C (33.35°F). Deze fout kan worden geëlimineerd via de offset parameter van de apparatuur.
  Note: (Opmerking:) Voor de NTC-thermistoroptie wordt de sensor meegeleverd met de apparatuur. Het werkbereik is beperkt tot –30 tot +105°C (–222 tot +221°F). Hij heeft een kabel van 3 m lang, 2 x 0.5 mm² en kan worden verlengd tot 200 meter.
• Pt100; Bereik: –50 tot 300°C (–58 tot 572°F); α= 0,00385; 3 draden; Nauwkeurigheid: 0.7°C (1.3°F); volgens IEC-751 normen;
• Pt1000; Bereik: –200 tot 530°C (–328 tot 986 ºF); α= 0,00385; 3 draden; Nauwkeurigheid: 0.7°C (1.3°F);
• Thermokoppel type J; Bereik: 0 tot 600°C (32 tot 1112°F); Nauwkeurigheid: 3°C (5.4°F);
• Thermokoppel type K; Bereik –50 tot 120°C (–58 tot 248°F); Nauwkeurigheid: 3°C (5.4°F);
• Thermokoppel type T; Bereik: –50 tot 120°C (–58 tot 248°F); Nauwkeurigheid: 3°C (5.4°F); Thermokoppels volgens IEC-584 normen.

OPWARMTIJD: 5 minuten

MEETRESOLUTIE:

Van –19.9 tot 199.9 º met NTC, Pt100 en Pt1000: 0.1
Elders: 1

Note: (Opmerking:) De apparatuur behoudt zijn precisie over het hele bereik, ondanks het feit dat het gebrek aan displayresolutie in een deel van het bereik de visualisatie niet toelaat.

OUTPUT1: Relais SPDT; 1 HP 250 Vac / 1/3 HP 125 Vac (16 A Resistief)

OUTPUT2: Relais: 3 A / 250 Vac, SPST

VOEDING:

100~240 Vac (± 10%) of 24 Vdc/ac (12~30 Vdc/ac)
Netfrequentie: 50~60 Hz. Stroomverbruik: 5 VA

controleer de specificatie van de voeding voordat u de regelaar inschakelt.

AFMETINGEN:

Breedte x Hoogte x Diepte: 74 x 32 x 75 mm
Paneeluitsparing: 70 x 29 mm; Gewicht: 100 g

OMGEVING:

Bedrijfstemperatuur: 0 tot 40°C (32 tot 104°F)
Opslagtemperatuur: -20 tot 60°C (-4 tot 140°F)
Relatieve vochtigheid: 20 tot 85% niet-condenserend

BEHUIZING:

Polycarbonaat UL94 V-2; Bescherming: Voorpaneel: IP65, Behuizing: IP42
Geschikte bedrading: Tot 4.0 mm²

RS-485 digitale communicatie; RTU MODBUS protocol (optioneel)
Seriële interface niet geïsoleerd van de ingangscircuits.
Seriële interface geïsoleerd van de ingangscircuits, behalve in het 24 V model.

ELEKTRISCHE BEDRADING

Het is belangrijk om de onderstaande aanbevelingen op te volgen:

• Signaaldraden moeten in geaarde leidingen worden geïnstalleerd en uit de buurt van stroom- of contactordraden.
• Het instrument moet zijn eigen voedingsdraden hebben die niet mogen worden gedeeld met elektrische motoren, spoelen, contactoren, enz.
• Het installeren van RC-filters (47 R en 100 nF, seriecombinatie) wordt sterk aanbevolen bij contactorspoelen of andere inductoren.

ACHTERPANEEL

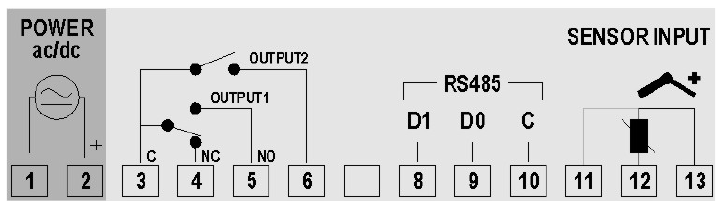

Fig. 1 hieronder toont de aansluitingen van de regelaar op de sensor, het elektriciteitsnet en de uitgangen.

Fig. 1 – N322 terminals

Pt100 met 3 geleiders: Terminals 11, 12 en 13 moeten dezelfde draadweerstand hebben voor een correcte compensatie van de kabellengte. Voor 2-draads Pt100, kortsluit terminals 11 en 13.

WERKING

De controller vereist dat de interne parameters worden geconfigureerd volgens het beoogde gebruik van het instrument. De parameters zijn georganiseerd in 4 groepen of niveaus:

Bij het inschakelen toont het N322-display gedurende 1 seconde de firmwareversie. Deze informatie is handig bij raadpleging van de fabrikant.

Vervolgens wordt de door de sensor gemeten temperatuur op het display weergegeven. Dit is het parameterniveau 0 (temperatuurmeetniveau).
Om toegang te krijgen tot niveau 1, drukt u gedurende 1 seconde op totdat het bericht "" verschijnt. Door nogmaals op te drukken, wordt de parameter "" weergegeven. Om terug te keren naar niveau 0, drukt u nogmaals op .

Om toegang te krijgen tot niveau 2 van de parameters, drukt u gedurende 2 seconden op totdat het bericht "" wordt weergegeven. Laat de knop los om op dit niveau te blijven. Elke nieuwe keer dat u op de knop drukt, gaat u naar de volgende parameter in het niveau. Aan het einde van het niveau keert de controller terug naar het eerste niveau (0). Gebruik de en knoppen om een parameterwaarde te wijzigen.

Opmerkingen:

• Een parameterconfiguratie wordt opgeslagen wanneer op de knop wordt gedrukt om naar de volgende parameter in de cyclus te gaan. De configuratie wordt opgeslagen in een niet-vluchtig geheugen, waardoor de waarde behouden blijft wanneer de controller wordt uitgeschakeld.
• Als er gedurende meer dan 20 seconden geen toetsenbordaanslag wordt gedetecteerd, slaat de controller de huidige parameterwaarde op en keert terug naar het meetniveau.

Niveau 1 –Setpoint-aanpassing

In dit niveau zijn alleen de Setpoint ( en ) parameters beschikbaar, waarbij de namen worden afgewisseld met hun respectieve waarden. Pas de gewenste temperatuur voor elk setpoint aan door op de en knoppen te klikken.

Set Point 1	Temperatuuraanpassing voor controle OUTPUT 1. De waarde van is beperkt tot de waarden die zijn geprogrammeerd in en in het programmeerniveau (Parameterconfiguratie, niveau 2).
Set Point 2	Temperatuuraanpassing voor controle OUTPUT 2. De waarde van is beperkt tot de waarden die zijn geprogrammeerd in en

Level 2 – Configuration - Parameters configuration Level

Bevat de configuratieparameters die door de gebruiker moeten worden gedefinieerd, volgens de systeemvereisten. Gebruik en toetsen om de waarde in te stellen. Het display toont afwisselend de parameternaam en de bijbehorende waarde.

		Temperature Unit - Selecteert de weergave-indicatie voor graden Celsius of Fahrenheit. – Temperatuur in graden Celsius - Temperatuur in graden Fahrenheit
		Input Type - Selecteert het type inputsensor dat op de controller moet worden aangesloten. Alleen beschikbaar voor thermokoppelmodellen, waardoor selectie van de types J, K en T mogelijk is. - Thermokoppel type J - Thermokoppel type K - Thermokoppel type T
		Sensor Offset - Offsetwaarde die aan de gemeten temperatuur moet worden toegevoegd om de sensorfout te compenseren.
		SP Low Limit - Onderste bereik voor SP1 en SP2. SPL moet worden geprogrammeerd met een lagere waarde dan spK.
		SP High Limit - Bovenste bereik voor SP1 en SP2. SPx moet groter zijn dan spl.
		OUTPUT 1 Hysteresis: definieert het differentiële bereik tussen de temperatuurwaarde waarbij de OUTPUT 1 wordt ingeschakeld en de waarde waarbij deze wordt uitgeschakeld. In graden.
		OUTPUT 2 Hysteresis: definieert het differentiële bereik tussen de temperatuurwaarde waarbij de OUTPUT 2 wordt ingeschakeld en de waarde waarbij deze wordt uitgeschakeld. In graden.
		Regelactie voor OUTPUT 1: Reverse: Voor verwarmingstoepassingen. Uitgangen schakelen in wanneer de temperatuur lager is dan SP. Direct: Voor koelingstoepassingen. Uitgang schakelt in wanneer de temperatuur hoger is dan SP.
		Action 2 - Control OUTPUT 2 action or Alarm functions: Reverse regelactie (verwarming). Direct regelactie (koeling). Lage (minimum) temperatuur alarm. Hoge (maximum) temperatuur alarm. Alarm voor temperatuur binnen het bereik Alarm voor temperatuur buiten het bereik. Lage temperatuur alarm met initiële blokkering. Hoge temperatuur alarm met initiële blokkering. Binnen bereik alarm met initiële blokkering. Buiten bereik alarm met initiële blokkering. De sectie Working with the Controller (Werken met de Controller) beschrijft hoe deze functies werken.
Control (Bediening)	Control (Bediening) - Koppelt Setpoints en Outputs. Setpoint 1 is toegewezen aan OUTPUT1 en Setpoint 2 aan OUTPUT2 (fabrieksinstelling). Setpoint 1 is toegewezen aan OUTPUT2, terwijl Setpoint 2 is gericht op OUTPUT1.
Off time 1 (Uitschakeltijd 1)	Off time 1 (Uitschakeltijd 1) - Definieert de minimale off (uit) tijd voor control OUTPUT 1. Zodra OUTPUT 1 is uitgeschakeld, blijft dit minimaal de tijd die is geprogrammeerd in . Voor thermokoppel ingangen is deze parameter niet beschikbaar. Deze parameter is bedoeld voor koelsystemen waar een langere levensduur van de compressor gewenst is. Voor verwarmingssystemen programmeert u op nul. Waarde in seconden, 0 tot 999 s.
on time 1 (Inschakeltijd 1)	On time 1 (Inschakeltijd 1) - Definieert de minimale on (aan) tijd voor control OUTPUT 1. Eenmaal ingeschakeld, blijft OUTPUT 1 minimaal de tijd die is geprogrammeerd in . Voor thermokoppel ingangen is deze parameter niet beschikbaar. Deze parameter is bedoeld voor koelsystemen waar een langere levensduur van de compressor gewenst is. Voor verwarmingssystemen programmeert u op nul. Waarde in seconden, 0 tot 999 s.
Delay 1 (Vertraging 1)	Delay 1 (Vertraging 1) - Vertragingstijd om de regeling te starten. Na het inschakelen wordt control OUTPUT 1 uit gehouden totdat de tijd die is geprogrammeerd in is verstreken. Het gebruik ervan is bedoeld om te voorkomen dat meerdere compressoren tegelijkertijd starten na het inschakelen van een systeem met meerdere controllers. Waarde in seconden, 0 tot 250 s.
Off time 2 (Uitschakeltijd 2)	Off time 2 (Uitschakeltijd 2) - Definieert de minimale off (uit) tijd voor control OUTPUT 2. Zodra OUTPUT 2 is uitgeschakeld, blijft dit minimaal de tijd die is geprogrammeerd in . Voor thermokoppel ingangen is deze parameter niet beschikbaar. Deze parameter is bedoeld voor koelsystemen waar een langere levensduur van de compressor gewenst is. Voor verwarmingssystemen programmeert u op nul. Waarde in seconden, 0 tot 999 s.
on time 2 (Inschakeltijd 2)	On time 2 (Inschakeltijd 2) - Definieert de minimale on (aan) tijd voor control OUTPUT 2. Eenmaal ingeschakeld, blijft OUTPUT 2 minimaal de tijd die is geprogrammeerd in . Voor thermokoppel ingangen is deze parameter niet beschikbaar. Deze parameter is bedoeld voor koelsystemen waar een langere levensduur van de compressor gewenst is. Waarde in seconden, 0 tot 999 s. Voor verwarmingssystemen programmeert u op nul.
Delay 2 (Vertraging 2)	Delay 2 (Vertraging 2) - Vertragingstijd voor OUTPUT 2 om in te schakelen ten opzichte van OUTPUT 1. Deze parameter definieert een bepaalde werkmodus, die typisch wordt gebruikt in systemen met meerdere fasen, waarbij OUTPUT 2 alleen on (aan) mag gaan als OUTPUT 1 al minstens seconden aan staat. Ook wordt OUTPUT 2 off (uit) gezet wanneer OUTPUT 1 uitgaat. = schakelt deze functie uit. Waarde in seconden, 0 tot 250 s.
Address (Adres)	Address (Adres) - Controllers met de optionele RS485 Modbus RTU communicatie-interface hebben de parameter op het Configuration level (Configuratieniveau). Stel een uniek Modbus-adres in voor elke apparatuur die op het netwerk is aangesloten. Het adresbereik is van 1 tot 247.

Niveau 3 – Kalibratieniveau

De controller is in de fabriek gekalibreerd. De volgende parameters mogen alleen worden gebruikt door ervaren personeel. Om deze cyclus te betreden, moet de toets 4 seconden ingedrukt worden gehouden.

Druk niet op de en toetsen als u niet zeker bent van de kalibratieprocedures. Druk gewoon een paar keer op de toets totdat het temperatuurmeetniveau weer is bereikt.

			Password (Wachtwoord) - Voer het juiste wachtwoord in om schrijfoperaties voor de parameters in de volgende niveaus te ontgrendelen.
			Calibration low (Kalibratie laag) - Offsetwaarde van de ingang. Het past het lagere meetbereik van de sensor aan.
			Calibration High (Kalibratie hoog) - Versterkingskalibratie. Het past het bovenste meetbereik van de sensor aan.
			Cold Junction Offset calibration (Koude junctie offset kalibratie) - Deze parameter is alleen beschikbaar voor thermokoppel.
			Factory Calibration (Fabrieks kalibratie) - Herstelt de parameters van de fabrieks kalibratie. Wijziging van 0 naar 1 herstelt de kalibratieparameters met de fabriekswaarden.
			Protection (Beveiliging) - Definieert de niveaus van parameters die met een wachtwoord worden beveiligd. Zie "Configuration Protection" (Configuratie bescherming) voor details.
			Password Change (Wachtwoord wijzigen) - Hiermee kunt u het huidige wachtwoord wijzigen in een nieuw wachtwoord. Waarden van 1 tot 999 zijn toegestaan.
			Serial number (Serienummer) - Eerste deel van het elektronische serienummer van de controller.
			Serial number (Serienummer) - Tweede deel van het elektronische serienummer van de controller.
			Serial number (Serienummer) - Derde deel van het elektronische serienummer van de controller.

WERKEN MET DE CONTROLLER

Meerdere output controllers zijn geschikt voor het aansturen van meertrapssystemen.
Andere toepassingen vereisen dat OUTPUT 1 de control output is en OUTPUT 2 het alarm.

Er zijn acht verschillende alarmfuncties geïmplementeerd in OUTPUT 2, geselecteerd door de parameter , hieronder beschreven:

- Lage temperatuur alarm – OUTPUT 2 wordt ingeschakeld wanneer de gemeten temperatuur onder de waarde komt.
- Hoge temperatuur alarm – OUTPUT 2 wordt ingeschakeld wanneer de gemeten temperatuur de waarde overschrijdt die is geprogrammeerd in .
- Binnen bereik alarm – OUTPUT 2 wordt ingeschakeld wanneer de gemeten temperatuur zich binnen het bereik bevindt dat is gedefinieerd door:
en
- Buiten bereik alarm: OUTPUT 2 wordt ingeschakeld wanneer de temperatuur buiten het bereik valt dat is gedefinieerd door:
en

Functies zijn identiek aan de bovenstaande, behalve dat ze de Initial Blocking-functie bevatten, die de output blokkeert als er bij het opstarten een alarmtoestand aanwezig is. Het alarm wordt ontgrendeld nadat het proces voor het eerst een niet-alarmtoestand bereikt.

In een meertrapstoepassing zijn en geconfigureerd om bij verschillende temperaturen te werken, waardoor een progressieve reeks ontstaat voor het inschakelen van de outputs (compressoren) als reactie op een systeemeis. De output vertragingen voor het inschakelen van de compressoren ( en ) zorgen ervoor dat de compressoren één voor één worden ingeschakeld, waardoor de energievraag wordt geminimaliseerd.

Een ander gebruik voor meerdere output controllers is in systemen die automatische selectie vereisen tussen koel- en verwarmingsactie. In deze toepassingen is één output geconfigureerd als reverse action (verwarming) en de andere als direct action (koeling). De output status led P1 en P2 in het controller paneel, signaleren wanneer de control output aan staat.

CONFIGURATIEBEVEILIGING

Er is een beveiligingssysteem geïmplementeerd om ongewenste wijzigingen aan de controller parameters te voorkomen. Het niveau van beveiliging kan worden geselecteerd van gedeeltelijk tot volledig. De volgende parameters maken deel uit van het beveiligingssysteem:

	Wanneer deze parameter wordt weergegeven, moet het juiste wachtwoord worden ingevoerd om wijzigingen van parameters in de volgende niveaus toe te staan.
	Definieert het niveau van parameters dat met een wachtwoord wordt beveiligd: Alleen het kalibratieniveau is beveiligd (fabrieksconfiguratie); Kalibratie- en configuratieniveaus zijn beveiligd; Alle niveaus zijn beveiligd - kalibratie, configuratie en setpoints.
	Parameter voor het definiëren van een nieuw wachtwoord. Omdat het zich op het kalibratieniveau bevindt, kan het alleen worden gewijzigd door een gebruiker die het huidige wachtwoord kent. Geldige wachtwoorden liggen in het bereik van 1 tot 999.

Configuratiebeveiliging gebruik

parameter wordt weergegeven voordat een beveiligd niveau wordt ingevoerd. Als het juiste wachtwoord wordt ingevoerd, kunnen parameters in alle volgende niveaus worden gewijzigd. Als een verkeerd of geen wachtwoord wordt ingevoerd, zijn parameters in de volgende niveaus alleen-lezen.

1. Na vijf opeenvolgende pogingen om een ​​verkeerd wachtwoord in te voeren, wordt een nieuwe poging de komende 10 minuten geblokkeerd. Als het huidige geldige wachtwoord onbekend is, kan het master wachtwoord alleen worden gebruikt om een ​​nieuw wachtwoord voor de controller te definiëren.
2. Het wachtwoord voor een gloednieuw apparaat is 111.

MASTER WACHTWOORD

Met het master wachtwoord kan de gebruiker een nieuw wachtwoord voor de controller definiëren, zelfs als het huidige wachtwoord onbekend is. Het master wachtwoord is gebaseerd op het serienummer van de controller en wordt als volgt berekend:

[ 1 ] + [ hoger cijfer van SN2 ] + [ hoger cijfer van SN1 ] + [ hoger cijfer van SN0 ]

Bijvoorbeeld het master wachtwoord voor het apparaat met serienummer 987123465 is:
1 9 3 6 als volgt: 1 + = 987; = 123; = 465 = 1 + 9 + 3 + 6

Hoe het master wachtwoord te gebruiken:

1. Voer de master wachtwoord waarde in bij prompt.
2. Ga naar parameter en voer het nieuwe wachtwoord in, dat niet nul (0) mag zijn.
3. Nu kunt u dit nieuwe wachtwoord gebruiken om alle controller parameters met wijzigingsrechten te openen.

FOUTMELDINGEN

Sensor meetfouten dwingen de controller outputs om uit te schakelen. De oorzaak van deze fouten kan liggen in een slechte verbinding, sensor defect (kabel of element) of systeemtemperatuur buiten het sensor werkbereik. De display tekens gerelateerd aan meetfouten worden hieronder weergegeven:

	Gemeten temperatuur overschreed het maximaal toegestane bereik voor de sensor. Gebroken Pt100, Pt1000 of T/C. Kortgesloten NTC sensor.
	Gemeten temperatuur ligt onder het minimale meetbereik van de sensor. Kortgesloten Pt100, Pt1000 of T/C. Gebroken NTC.

GARANTIE

Garantievoorwaarden zijn beschikbaar op onze website www.novusautomation.com/warranty.
