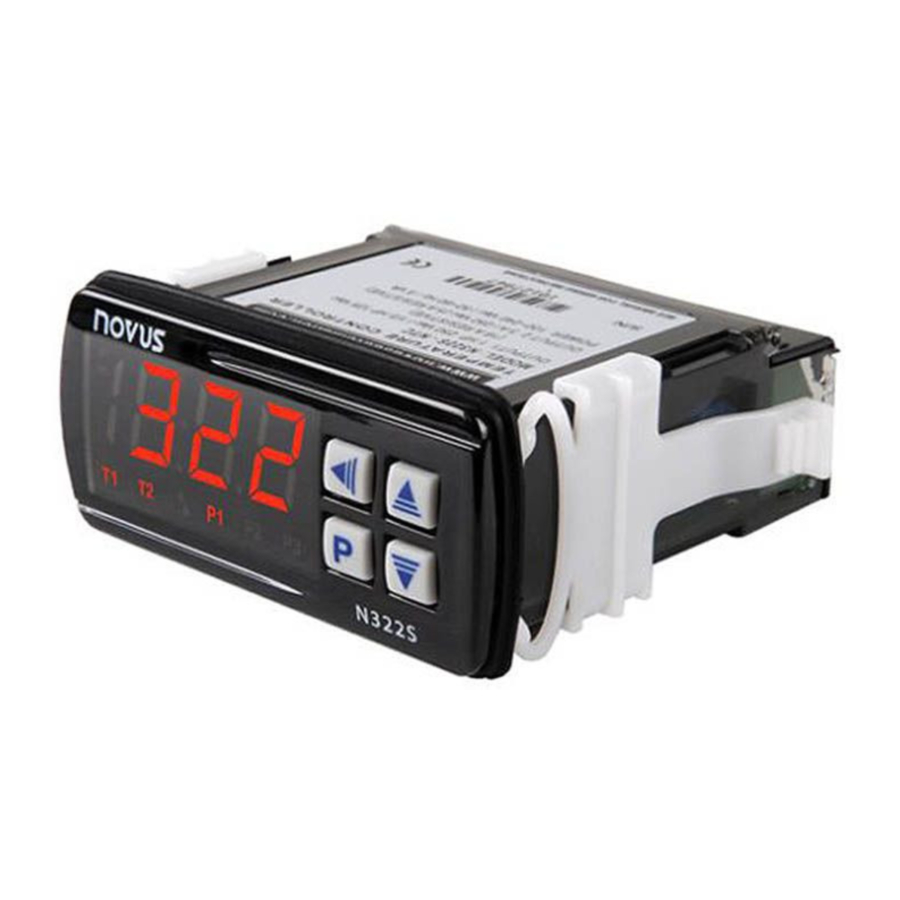

Novus N322S - Handleiding temperatuurregelaar

INLEIDING

De N322S is een regelaar die bedoeld is voor toepassingen met zonneboilers. Het regelt het watercirculatiesysteem op basis van het temperatuurverschil tussen de zonnecollector en het opslagvat (of zwembad).
Het instrument bevat twee temperatuursensoren van het NTC-type en twee uitgangen: een regelaargang (output 1) voor het activeren van de watercirculatiepomp en een boosteruitgang of ondersteuningsuitgang (output 2). Het biedt bescherming tegen oververhitting en bevriezing van de leidingen, waardoor schade aan het systeem wordt voorkomen.

SPECIFICATIES

INGANGSSENSOR:

  • Thermistor NTC, 10 kΩ @ 25°C; Bereik: –50 tot 120°C (–58 tot 248°F); Nauwkeurigheid: 0.6°C (1.1°F);
    Maximale fout in de uitwisselbaarheid van originele NTC-sensoren: 0.75°C (33.35°F). Deze fout kan worden geëlimineerd via de offset parameter van de apparatuur.

Opmerking: Voor de NTC-thermistoroptie wordt de sensor meegeleverd met de apparatuur. Het werkbereik is beperkt tot –30 tot +105°C (–222 tot +221°F). Het heeft een kabel van 3 m lang, 2 x 0.5 mm² en kan worden verlengd tot 200 meter.

Meetresolutie: 0.1 º van –19.9 tot 119.9 º
1 ºC elders
Opmerking: De apparatuur behoudt zijn precisie over het hele bereik, ondanks dat het gebrek aan weergave-resolutie in een deel van het bereik de visualisatie niet toestaat.

Circulatie-uitgang (OUTPUT1): Relais SPDT
1 HP 250 Vac / 1/3 HP 125 Vac (16 A Resistief)
Ondersteuningsuitgang (OUTPUT2): Relais: 3A / 250 Vac, SPST
VOEDING: 100 tot 240 Vac/dc ± 10%
Optioneel: 12 tot 30 Vdc/ac
Netfrequentie: 50~60 Hz
Stroomverbruik: 5 VA
AFMETINGEN: Breedte x Hoogte x Diepte: 75 x 34 x 75 mm
Gewicht: 100 g
Paneel: 70 x 29 mm
OMGEVING:
Werking: 0 tot 40°C (32 tot 104 ºF)
Opslagtemperatuur: -20 a 60°C (-4 tot 140 ºF)
Relatieve vochtigheid: 20 tot 85% niet-condenserend
BEHUIZING: Polycarbonaat UL94-2; Bescherming: Voorpaneel: IP65, Doos: IP42
Geschikte bedrading: Tot 4.0 mm2

RS-485 digitale communicatie; RTU MODBUS protocol (Optioneel) Seriële interface niet geïsoleerd van de ingangscircuits. Seriële interface geïsoleerd van de voeding, behalve bij 24 V-modellen.

INSTALLATIE

Het is belangrijk om de onderstaande aanbevelingen op te volgen:

  • Signaaldraden moeten in geaarde leidingen worden geïnstalleerd en uit de buurt van stroom- of contactordraden.
  • Het instrument moet zijn eigen voedingsdraden hebben die niet mogen worden gedeeld met elektrische motoren, spoelen, contactors, enz.
  • Het installeren van RC-filters (47 R en 100 nF, seriecombinatie) wordt ten zeerste aanbevolen bij contactorspoelen of een andere inductor.
  • Gebruik beveiligingsapparaten zoals stroomonderbrekers en zekeringen.

ELEKTRISCHE BEDRADING

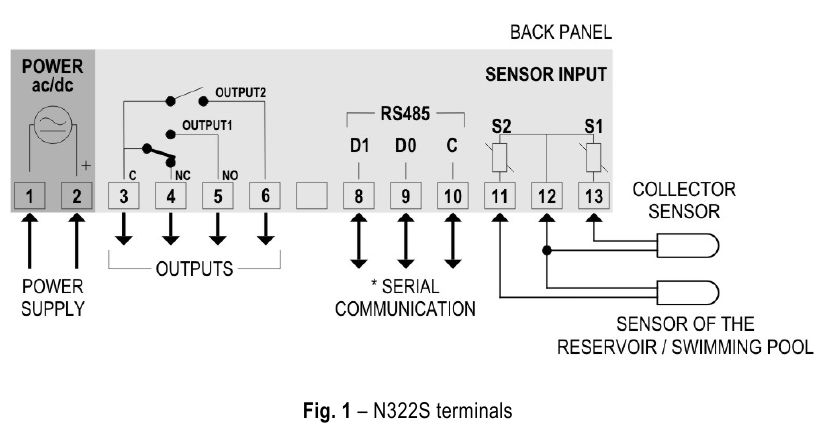

Fig. 1 hieronder toont de regelaaraansluitingen op de sensor, het elektriciteitsnet en de uitgangen.
ELEKTRISCHE BEDRADING
OUTPUT1 is de circulatie-uitgang.
OUTPUT2 is de ondersteuningsuitgang.
* De seriële communicatie-interface is optioneel.

WERKING

De N322S bevat verschillende parameters die moeten worden geconfigureerd om het systeemgedrag te bepalen.
Deze configuratieparameters zijn georganiseerd in groepen, de zogenaamde parameterniveaus.

Niveau Functie
0 Temperatuurmeting
1 Instelpuntaanpassing
2 Configuratie
3 Kalibratie

Na het inschakelen toont het display van de N322S gedurende 1 seconde de firmwareversie. Deze informatie is handig bij het raadplegen van de fabriek.
Vervolgens worden de temperaturen van de sensoren weergegeven, volgens het schema dat is gedefinieerd in de parameter "Temperatuur indicatie". Dit is het parameterniveau 0 (temperatuurmeetniveau).
Om toegang te krijgen tot niveau 1, houdt u de Omhoog-knop-toets 2 seconden ingedrukt totdat de parameter "Set Point" verschijnt. Laat de Omhoog-knop-toets los om op dit niveau te blijven. Door de Omhoog-knop-toets herhaaldelijk in te drukken, worden de andere parameters in dit niveau weergegeven.
Om toegang te krijgen tot niveau 2, houdt u de Omhoog-knop-toets 4 seconden ingedrukt totdat de parameter "Unit" verschijnt. Laat de Omhoog-knop-toets los om op dit niveau te blijven. Druk nogmaals op Omhoog-knop om toegang te krijgen tot de andere parameters van dit niveau. Na het bereiken van de laatste parameter keert de regelaar terug naar het temperatuurmeetniveau.
Gebruik de Omlaag-knop- en Omhoog-knop-toetsen om een parameterwaarde te wijzigen. Het display wisselt tussen de parameterprompts en hun respectievelijke waarde.
Opmerkingen:

  1. De configuratie wordt door de regelaar opgeslagen bij het doorgaan naar de volgende parameter in een niveau.
  2. Als er binnen 20 seconden geen toetsenbordactiviteit wordt gedetecteerd, slaat de regelaar de huidige parameterwaarde op en keert terug naar het meetniveau.

Niveau 1 – Instelpunt Aanpassing
Op dit niveau toont het display de instelparameter. Ze bepalen de differentiële temperatuurwaarden voor de regeling. Gebruik de Omlaag-knop- en Omhoog-knop -toetsen om de juiste waarden in te stellen.

DIF-A Differentieel instelpunt voor het activeren van de pomp.
Wanneer het verschil tussen T1 en T2 hoger is dan de waarde die is geconfigureerd in DIF-A wordt de pomp ingeschakeld.
Maximale DIF-Hwaarde: 20 ºC.
DIF-H Differentieel instelpunt voor het deactiveren van de pomp.
Wanneer het verschil tussen T1 en T2 lager is dan de waarde die is geconfigureerd in DIF-H wordt de pomp uitgeschakeld.
Instelbaar tussen 1 ºC en DIF-A.
SP1 Instelpunt voor het activeren van de boosteruitgang.
Instelbaar tussen SPL en SPH.

Niveau 2 – Programmeerniveau
Dit niveau bevat andere configuratieparameters die nodig zijn voor het tot stand brengen van een goede systeemprestatie.

Unit
Eenheid
Temperature Unit (temperatuureenheid) – Defines the temperature unit to be displayed (definieert de weer te geven temperatuureenheid).
CelsiusTemperature in degrees Celsius (temperatuur in graden Celsius)
FahrenheitTemperature in degrees Fahrenheit (temperatuur in graden Fahrenheit)
Indication
Indicatie
Temperature value exhibited on the display (temperatuurwaarde weergegeven op het display).
T1Temperature of the collectors (T1) (temperatuur van de collectoren (T1))
T2Temperature of the storage tank (T2) (temperatuur van het opslagreservoir (T2))
T1 - T2Temperature difference between the sensors (T1 –T2) (temperatuurverschil tussen de sensoren (T1 –T2))
AlternatiefAlternates the indication of (T1), (T2) and (T1-T2) at every 3s (wisselt de indicatie van (T1), (T2) en (T1-T2) om de 3 seconden af).
Ice
Ijs
Setpoint for low temperature (instelpunt voor lage temperatuur).
When the temperature in the solar collector is lower than the value here configured (wanneer de temperatuur in de zonnecollector lager is dan de hier geconfigureerde waarde), the pump is turned on (wordt de pomp ingeschakeld), preventing the water from freezing in the pipe system and causing damages to it (om te voorkomen dat het water in het leidingsysteem bevriest en schade veroorzaakt). Adjustable between (instelbaar tussen) ICE L and (en) ICE H.
High Temp 1
Hoge temperatuur 1
Setpoint for high temperature (at collector) (instelpunt voor hoge temperatuur (bij collector)). When the temperature in the collector is above the value here configured (wanneer de temperatuur in de collector hoger is dan de hier geconfigureerde waarde), the pump is turned off (wordt de pomp uitgeschakeld), avoiding the overheated water from damaging the pipe system (om te voorkomen dat oververhit water het leidingsysteem beschadigt).
Adjustable between (instelbaar tussen) HT1 L and (en) HT1 H.
High Temp 2
Hoge temperatuur 2
Setpoint for high temperature at S2 (storage tank) (instelpunt voor hoge temperatuur bij S2 (opslagreservoir)). When the temperature at the sensor S2 is above the value here configured (wanneer de temperatuur bij sensor S2 hoger is dan de hier geconfigureerde waarde), the pump is turned off in order to avoid thermal discomfort (wordt de pomp uitgeschakeld om thermisch ongemak te voorkomen). This function is useful in swimming pool heating systems which do not use dedicated third sensor (deze functie is handig in zwembadverwarmingssystemen die geen speciale derde sensor gebruiken).
Adjustable between (instelbaar tussen) HT2 L and (en) HT2 H.
Action 1
Action 1
Action type for booster output (SP1) (actietype voor boosteruitgang (SP1)):
ReverseReverse Action Control (omgekeerde actieregeling). Good for heating (goed voor verwarming). Turns on the booster output when temperature is below SP1 (schakelt de boosteruitgang in wanneer de temperatuur lager is dan SP1).
DirectDirect Action Control (directe actieregeling). Good for cooling (goed voor koeling). Turns on the booster output when temperature is higher than SP1 (schakelt de boosteruitgang in wanneer de temperatuur hoger is dan SP1).
Histeresis
Hysteresis
Antifreezing temperature hysteresis of sensor S1 (ICE) (antivries temperatuurhysteresis van sensor S1). In degrees (in graden). Adjustable between 0.1 and 50.0 ºC (instelbaar tussen 0,1 en 50,0 ºC)
Histeresis 1
Hysteresis 1
Overheating temperature hysteresis of sensor S1 (HT1) (oververhitting temperatuurhysteresis van sensor S1). In degrees (in graden). Adjustable between 0.1 and 50.0 ºC (instelbaar tussen 0,1 en 50,0 ºC)
Histeresis 2
Hysteresis 2
Overheating temperature hysteresis of sensor S2 (HT2) (oververhitting temperatuurhysteresis van sensor S2). In degrees (in graden). Adjustable between 0.1 and 50.0°C (instelbaar tussen 0,1 en 50,0 ºC).
Booster
Booster
Booster output 1 activating temperature hysteresis (BOO) (boosteruitgang 1 activerende temperatuurhysteresis).
Adjustable between 0.1 and 50.0 ºC (instelbaar tussen 0,1 en 50,0 ºC)
Delay
Vertraging
Control start delay (regeling startvertraging). After having the controller turned on (na het inschakelen van de regelaar), the control output will be activated after the time programmed in this parameter has lapsed (wordt de regeling uitgang geactiveerd nadat de in deze parameter geprogrammeerde tijd is verstreken).
Value in seconds, from 0 to 250 seconds (waarde in seconden, van 0 tot 250 seconden).
Offset Sensor 1
Offset Sensor 1
Offset correction value for the temperature measured by the sensor 1 (offset correctiewaarde voor de temperatuur gemeten door sensor 1). This parameter allows for small adjustments in the sensor 1 temperature reading (deze parameter maakt kleine aanpassingen mogelijk in de temperatuurmeting van sensor 1). Measurement differences may happen, for instance, when a temperature sensor is replaced (meetverschillen kunnen bijvoorbeeld optreden wanneer een temperatuursensor wordt vervangen).
Adjustable from -10.0 to 10.0°C (instelbaar van -10,0 tot 10,0 ºC).
Offset Sensor 2
Offset Sensor 2
Offset correction value for the temperature measured by the sensor 2 (offset correctiewaarde voor de temperatuur gemeten door sensor 2). This parameter allows small adjustments to the sensor 2 temperature reading (deze parameter maakt kleine aanpassingen aan de temperatuurmeting van sensor 2 mogelijk). Measurement differences may occur, for instance, when a temperature sensor is replaced (meetverschillen kunnen bijvoorbeeld optreden wanneer een temperatuursensor wordt vervangen).
Adjustable from -10.0 to 10.0°C (instelbaar van -10,0 tot 10,0 ºC).
SP Low Limit
SP Lage Limiet
Lower limit of the setpoint value (ondergrens van de instelpuntwaarde): defines the minimum value for setpoint adjustment (definieert de minimumwaarde voor de instelpunt aanpassing). In degrees (in graden).
Adjustable between -50 and 120°C (instelbaar tussen -50 en 120 ºC).
SP High Limit
SP Hoge Limiet
Upper limit of the setpoint (bovengrens van het instelpunt): defines the maximum value for setpoint adjustment (definieert de maximumwaarde voor de instelpunt aanpassing). Must be defined with a value necessarily higher than (moet worden gedefinieerd met een waarde die noodzakelijkerwijs hoger is dan) SPL. In degrees (in graden).
Adjustable between -50 and 120°C (instelbaar tussen -50 en 120 ºC).
Address
Adres
Modbus Address (Modbus-adres): used to define a unique network address in instruments that are featured with the optional RS485 Modbus RTU communication (gebruikt om een uniek netwerkadres te definiëren in instrumenten die zijn voorzien van de optionele RS485 Modbus RTU-communicatie).
Address range is from 1 to 247 (adresbereik is van 1 tot 247).

Niveau 3 – Kalibratieniveau
De N322S-ingangen zijn in de fabriek gekalibreerd en herkalibratie mag alleen worden uitgevoerd door gekwalificeerd personeel. Als u niet bekend bent met deze procedures, probeer dit dan niet te kalibreren.
Houd de Omhoog-knop-toets 10 seconden ingedrukt om toegang te krijgen tot dit niveau. Dit niveau bevat ook de parameters voor het configureren van de beveiliging.
Als u dit niveau per ongeluk hebt betreden, doorloopt u alle parameters zonder wijzigingen aan te brengen totdat de regelaar terugkeert naar het meetniveau.

Password Wachtwoord – Enter the correct password to unlock write operations in the following parameters (voer het juiste wachtwoord in om schrijf bewerkingen in de volgende parameters te ontgrendelen).
Calibration Low Input 1 Kalibratie Lage Ingang 1 – Input 1 offset (ingang 1 offset).
Calibration High Input 1 Kalibratie Hoge Ingang 1 – Gain adjustment (full scale value) (versterkingsaanpassing (volledige schaalwaarde)).
Calibration Low Input 2 Kalibratie Lage Ingang 2 - Input 2 offset (ingang 2 offset).
Calibration High Input 2 Kalibratie Hoge Ingang 2 – Input 2 gain adjustment (full scale value) (ingang 2 versterkingsaanpassing (volledige schaalwaarde)).
Factory Calibration Fabriekskalibratie – Restores factory calibration parameters (herstelt de fabriekskalibratieparameters). Change from 0 to1 to restore the calibration parameters with factory values (wijzig van 0 naar 1 om de kalibratieparameters met fabriekswaarden te herstellen).
Protection Beveiliging – Defines the levels of parameters that will be password protected (definieert de niveaus van parameters die met een wachtwoord worden beveiligd). See (zie) "Configuration Protection" (configuratiebeveiliging) for details (voor details).
Password Change Wachtwoord Wijzigen – Allows changing the current password to a new one (staat toe het huidige wachtwoord in een nieuw te wijzigen). Values from 1 to 999 are allowed (waarden van 1 tot 999 zijn toegestaan).
Serial number 2 Serienummer 2 – First part of the controller electronic serial number (eerste deel van het elektronische serienummer van de regelaar).
Serial number 1 Serienummer 1 – Second part of the controller electronic serial number (tweede deel van het elektronische serienummer van de regelaar).
Serial number 0 Serienummer 0 Third part of the controller electronic serial number (derde deel van het elektronische serienummer van de regelaar).

WERKEN MET DE CONTROLLER

Terwijl de zonnecollector energie ontvangt, stijgt de temperatuur in de sensor S1. Wanneer T1 – T2 hoger is dan de waarde die is opgegeven in d0n, wordt de pomp ingeschakeld, waardoor het verwarmde water naar beneden wordt gecirculeerd en in de tank wordt opgeslagen.
Wanneer de pomp in werking is, circuleert het warme water naar beneden en het koude water naar boven. Als gevolg hiervan heeft het temperatuurverschil tussen S1 en S2 de neiging om af te nemen. Wanneer dit verschil onder de waarde komt die is geconfigureerd in d0f, wordt de pomp uitgeschakeld en stopt de watercirculatie.
De signaalfunctie P1 op het voorpaneel van de controller licht op wanneer de besturingsuitgang is geactiveerd. De signaalfunctie P2 licht op wanneer de boosteruitgang is geactiveerd.

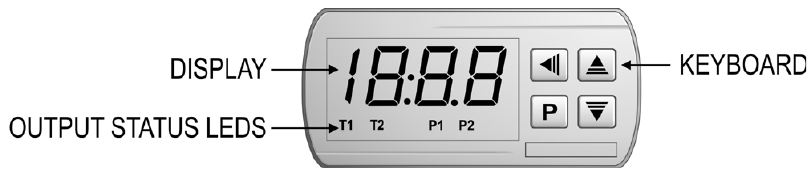

Voorpaneel
Fig. 2 – Voorpaneel

Indicator Functie
T1 Sensor 1 temperatuur
T2 Sensor 2 temperatuur
T1 T2 S1 – S2 (Differentieel Temperatuur)

CONFIGURATIEBEVEILIGING

Er is een beveiligingssysteem geïmplementeerd om ongewenste wijzigingen aan de controllerparameters te voorkomen. Het niveau van bescherming kan worden geselecteerd van gedeeltelijk tot volledig. De volgende parameters maken deel uit van het beveiligingssysteem:

Wanneer deze parameter wordt weergegeven, moet het juiste wachtwoord worden ingevoerd om wijzigingen van parameters in de volgende niveaus toe te staan.
Definieert het niveau van parameters dat met een wachtwoord wordt beveiligd:
  1. Alleen het calibration (kalibratie) niveau is beschermd (fabrieksconfiguratie);
  2. De calibration (kalibratie) en configuration (configuratie) niveaus zijn beschermd;
  3. Alle niveaus zijn beschermd – calibration (kalibratie), configuration (configuratie) en setpoints (instelpunten);
Parameter voor definitie van een nieuw wachtwoord. Omdat het zich op het kalibratieniveau bevindt, kan het alleen worden gewijzigd door een gebruiker die het huidige wachtwoord kent. Geldige wachtwoorden zijn in de wijziging 1 tot 999.

CONFIGURATIEBEVEILIGINGSGEBRUIK
De PAS-parameter wordt weergegeven voordat een beveiligd niveau wordt ingevoerd. Als het juiste wachtwoord wordt ingevoerd, kunnen parameters in alle volgende niveaus worden gewijzigd. Als er een verkeerd of geen wachtwoord wordt ingevoerd, zijn parameters in de volgende niveaus alleen-lezen.

Belangrijke opmerkingen:

  1. Na five (vijf) opeenvolgende pogingen om een verkeerd wachtwoord in te voeren, wordt de nieuwe poging voor de komende 10 minuten geblokkeerd. Als het huidige geldige wachtwoord onbekend is, kan het master password (hoofdwachtwoord) only (alleen) worden gebruikt om een nieuw wachtwoord voor de controller te definiëren.
  2. Het wachtwoord voor een gloednieuw apparaat is 111.

MASTERWACHTWOORD

Met het masterwachtwoord kan de gebruiker een nieuw wachtwoord voor de controller definiëren, zelfs als het huidige wachtwoord onbekend is. Het masterwachtwoord is gebaseerd op het serienummer van de controller en wordt als volgt berekend:
[ 1 ] + [ hoger cijfer van SN2 ] + [ hoger cijfer van SN1 ] + [ hoger cijfer van SN0 ]
Bijvoorbeeld, het masterwachtwoord voor het apparaat met serienummer 987123465 is: 1936
Als volgt:
= 987;
= 123;
= 465 = 1 + 9 + 3 + 6

Hoe het masterwachtwoord te gebruiken:

  1. Voer de masterwachtwoordwaarde in bij prompt.
  2. Ga naar parameter en voer het nieuwe wachtwoord in, dat niet nul (0) mag zijn.
  3. Nu kunt u dit nieuwe wachtwoord gebruiken om toegang te krijgen tot alle controllerparameters met wijzigingsrechten.

FOUTMELDINGEN

Sensor meetfouten dwingen de controller-uitgangen om uit te worden geschakeld. De oorzaak van deze fouten kan zijn oorsprong vinden in een slechte verbinding, een defecte sensor (kabel of element) of een systeemtemperatuur buiten het werkbereik van de sensor. De weergavetekens met betrekking tot meetfouten worden hieronder weergegeven:

  • De gemeten temperatuur heeft het maximaal toegestane bereik voor de sensor overschreden. Kortgesloten NTC-sensor.
    = of
  • De gemeten temperatuur ligt onder het minimale meetbereik van de sensor. Gebroken NTC.
    = of
  • Als de temperatuur in S1 of S2 de meetlimiet overschrijdt = , de weergegeven differentiële waarde is .

GARANTIE

Garantievoorwaarden zijn beschikbaar op onze website www.novusautomation.com/warranty.
