Alltrax NPX - Controllerhandleiding
E-Z-GO-diagrammen

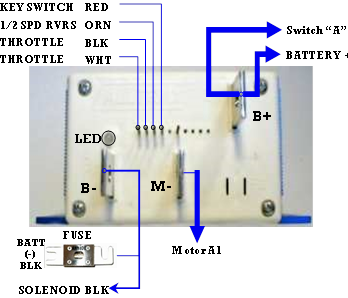

E-Z-Go 5-Pin-diagram
NPX4834EZ & NPX4844EZ voor EZ-installatie, 5-PIN met ITS-gasklep.

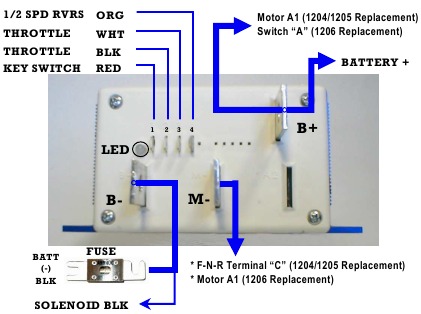

E-Z-Go-diagram
NPX4834 & NPX4844 voor auto's van 1994 en ouder met 0-5KΩ-gasklep
Niet alle controllers gebruiken de A2-aansluiting. Zo niet, bout de twee draden aan elkaar, isoleer met tape of krimpkous en zet vast op een veilige locatie.

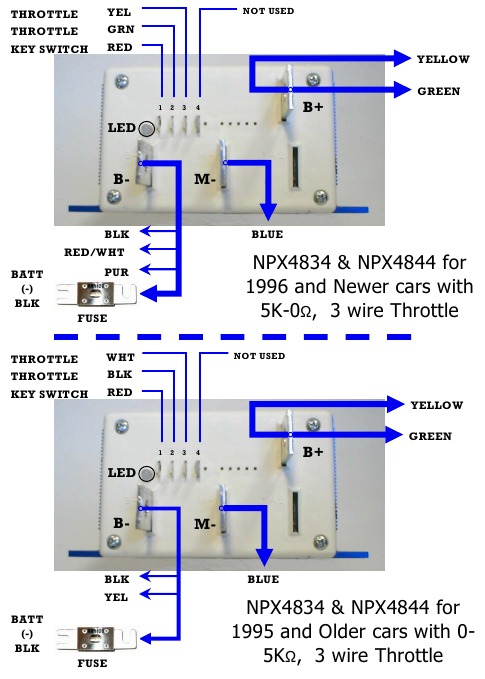

Club Car-diagrammen

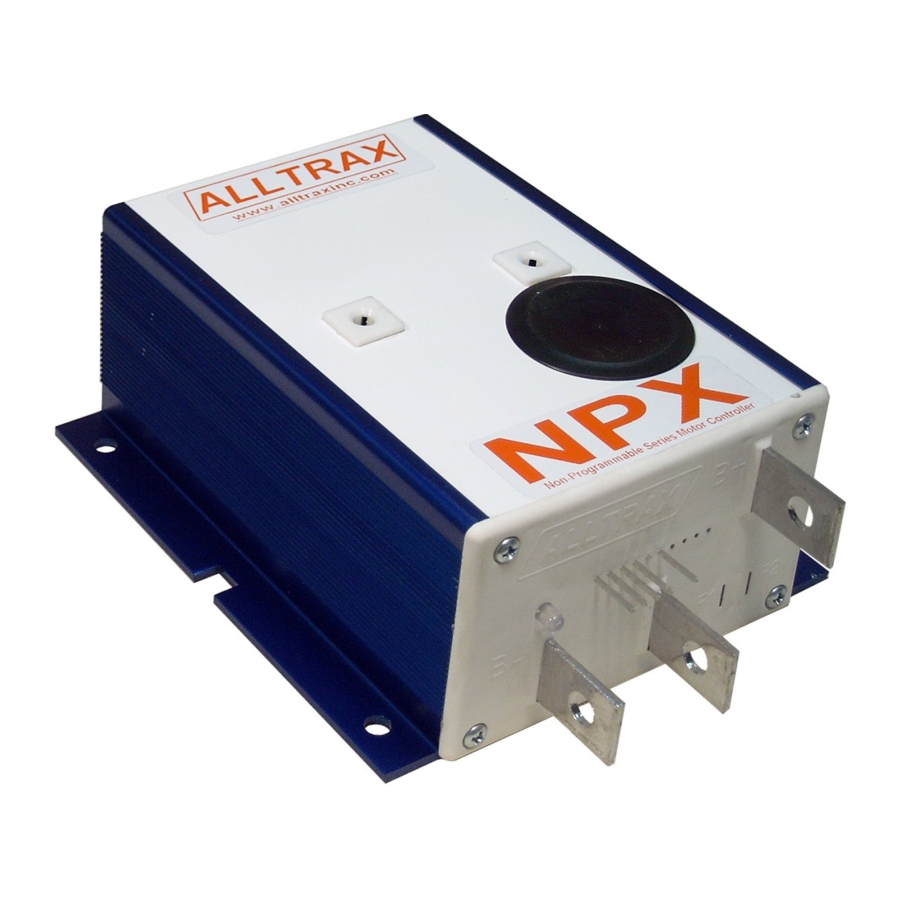

NPX-serie niet-programmeerbare motorcontroller
Onze NPX-serie motorcontrollers zijn ontworpen als standaard vervangende controllers voor uitsluitend standaard auto's. Met een piekwaardestroom zijn ze niet ontworpen voor getilde of hoogwaardige voertuigen. Voor een hoogwaardige controller bestelt u onze AXE-serie motorcontrollers. NPX-controllers zijn niet programmeerbaar en moeten worden besteld voor de exacte auto waarin u ze installeert.
Veiligheidsopmerkingen
Alltrax raadt aan dat alle motorcontroller-toepassingen een zekering in het accucircuit moeten hebben. Het niet gebruiken van een zekering kan leiden tot letsel, materiële schade en maakt alle garanties ongeldig. Goedgekeurde zekeringen vervaardigd door Bussman of Littelfuse: Controllers met een vermogen van 400 ampère (of minder) gebruiken een ANN250-zekering. Op controllers met een vermogen van 450 ampère (of meer) gebruikt u ANN400.
Alltrax raadt ook een diode over de spoel van de solenoïde aan (kathode naar positief, anode naar negatief) als deze nog niet is geïnstalleerd. Een diode van minimaal 100 V 1 A (een 1N4004 is geschikt) is vereist. Zie complete bedradingsschema's voor de oriëntatie.
Bij het werken aan elektrische voertuigen kunnen zich plotselinge onverwachte gebeurtenissen voordoen, het wordt aanbevolen om:
- Plaats de aandrijfas op assteunen — wielen van de vloer
- Verwijder bij het werken aan bedrading of accu's altijd ringen en horloges en gebruik de juiste veiligheidsuitrusting, oogbescherming en geïsoleerd gereedschap
- Koppel de accu's los voordat u de controller installeert of eraan werkt
Ledstatusindicator
Ledknippercodes:
Bij het opstarten geeft het aantal groene knipperingen het geconfigureerde gaskleppertype aan:
1 groen = 0-5k
4 groen = EZ-GO inductief (ITS)
7 groen = CLUBCAR 5K-0, 3-draads
Normale weergavestatus:
Continu groen: controller klaar om te werken
Continu rood: controller in programmeermodus
Continu geel: controllergasklep is wijd open, controller levert maximale output en bevindt zich niet in stroombegrenzing.
Probleemoplossing
Foutcodeweergave: # rode knipperingen geven eventuele foutcondities aan:
- Rood = Positiesensor gasklep overschrijdt bereik. Controleer op open draden.
- Rood = Ondertemperatuur. Controller onder -25C
- Rood = HPD. Gasklep is niet naar nul gegaan tijdens deze stroomcyclus.
- Rood = Overtemperatuur. Controller boven 95C
- Rood = ongebruikt
- Rood = Accu onderspanning gedetecteerd. Accu V < onderspanningsschuifregelaar
- Rood = Accu overspanning gedetecteerd. Accu V > overspanningsschuifregelaar
Alltrax, Inc.
1111 Cheney Creek Rd
Grants Pass, OR. 97527
Telefoon: 541-476-3565
Fax: 541-476-3566
- Niet-programmeerbaar
- 300 en 400 Ampère piek
- 24 tot 48 Volt DC
- Voor seriemotor
- Uitsluitend standaardvoertuigen
www.alltraxinc.com
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
