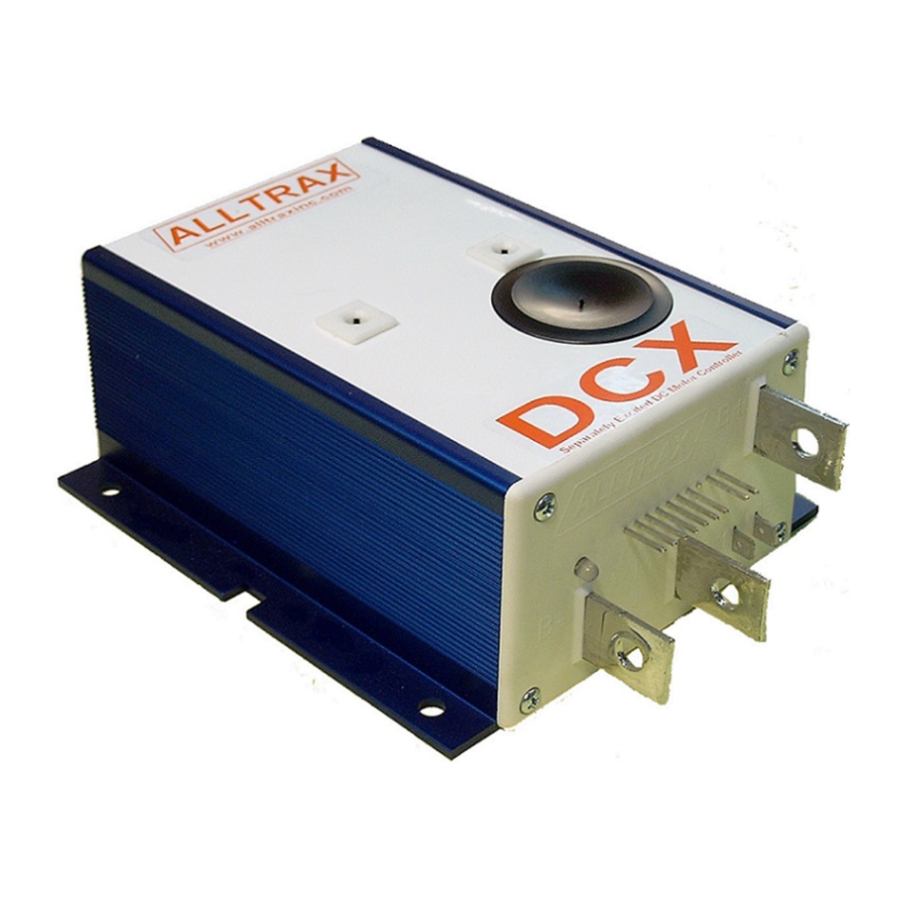

Alltrax DCX - Controllerhandleiding

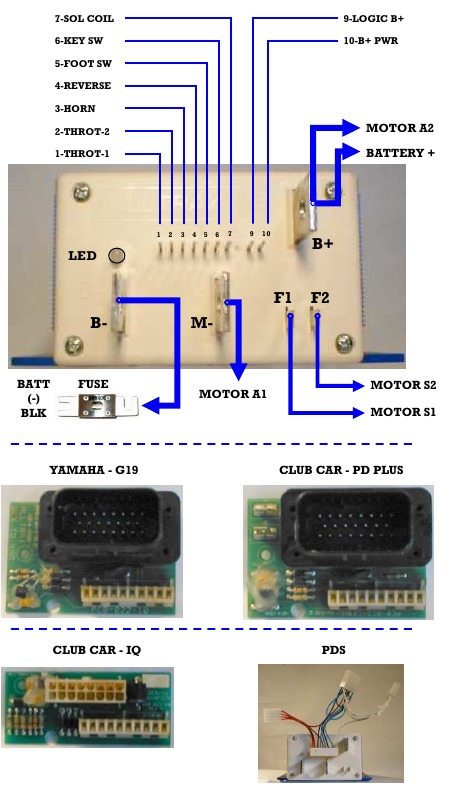

DCX-bedradingsschema
Voor complete instructies en bedradingsschema's voor andere configuraties en voertuigen kunt u onze DCX-bedieningshandleiding downloaden van www.alltraxinc.com
ControllerPRO
ControllerPRO is gratis, gebruiksvriendelijke software voor het aanpassen van uw Alltrax DCX-controllers. Download uw exemplaar van ControllerPRO van www.alltraxinc.com
Configuratie
Koppel alle batterijoplaadbronnen los tijdens het programmeren van uw DCX-controller. De RS-232 seriële poort van de controllers is gekoppeld aan de B- batterijaansluiting.
Pas op voor mogelijke aardlusfouten tussen uw computer en de controller, die zowel de DCX-controller als de pc kunnen beschadigen of persoonlijk letsel kunnen veroorzaken.
Hardware: Gebruik een STRAIGHT-THROUGH DB-9-pins / RS-232 seriële interfacekabel om de controller op de pc aan te sluiten. U kunt ook de voorkeur geven aan de DB-9-pins RS-232 seriële poort naar USB-adapter.
De DCX-controller moet van stroom worden voorzien voordat het ControllerPRO-programma enig effect heeft.
Lees voordat u de DCX programmeert, DE VEILIGHEIDSINSTRUCTIES HIERONDER. Voor het programmeren voorafgaand aan de installatie kan een gezekerde 18V of hogere batterij worden gebruikt om de controller van stroom te voorzien. Sluit de batterij negatief aan op de B-busbar, batterij positief op pin 5+6, 9+10 (pin 8 is leeg).
Als u een foutmelding "Motor Controller is Not Responding" ("Motorcontroller reageert niet") ziet, controleer dan of de controller is ingeschakeld en of de verbindingen correct zijn ingestoken. Als de foutmelding aanhoudt, verwijder dan de drivers voor de communicatiekabel en installeer ze opnieuw. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Alltrax.
Veiligheidsinstructies
Alltrax adviseert om in alle motorcontroller-toepassingen een zekering in het batterijcircuit te plaatsen. Veel voertuigen hebben geen zekering en moeten er een laten installeren. De volgende zekeringen, vervaardigd door Bussman of Littelfuse, zijn acceptabel: Gebruik voor controllers met een nominale waarde van 400 ampère of minder ANN250. Gebruik op controllers met een nominale waarde van 450 ampère of meer ANN400.
Alltrax adviseert ook een diode over de spoel van de solenoïde, indien deze nog niet is geïnstalleerd. Een diode van minimaal 100V 1A (een 1N4004 is geschikt) is vereist. Zie de complete bedradingsschema's voor de oriëntatie.
Bij het werken aan elektrische voertuigen kunnen plotselinge, onverwachte gebeurtenissen plaatsvinden, het wordt aanbevolen om:
- Plaats de aandrijfas op steunen— wielen van de vloer
- Verwijder bij het werken aan bedrading of batterijen altijd ringen en horloges en gebruik de juiste veiligheidsuitrusting, oogbescherming en geïsoleerd gereedschap
- Sluit nooit een computer aan terwijl het voertuig wordt opgeladen
- Koppel batterijen los voordat u de controller installeert of eraan werkt
LED-statusindicator
LED-knippercodes:
Bij het opstarten geeft het aantal groene knipperingen het geconfigureerde gastype aan:
1 Groen = 0-5k
4 Groen = EZ-GO inductief (ITS)
7 Groen = CLUBCAR 5K-3-draads
Normale weergavestatus:
Continu groen: Controller klaar voor gebruik
Continu rood: Controller in programmeermodus
Continu geel: Controller-throttle is wijd open, controller levert maximale output en bevindt zich niet in de stroombegrenzing.
Probleemoplossing
Foutcodeweergave: # Rode knipperingen geeft eventuele foutcondities aan:
- Rood = Throttle Position Sensor Over Range (Throttlepositiesensor buiten bereik). Controleer op open draden.
- Rood = Under Temperature (Onder temperatuur). Controller onder -25C
- Rood = HPD. Throttle is tijdens deze inschakelcyclus niet naar nul gegaan.
- Rood = Over Temperature (Over temperatuur). Controller boven 95C
- Rood = Open Field (Open veld)
- Rood = Battery Under Voltage detected (Batterij onderspanning gedetecteerd). Batterij V < onderspanningsschuif
- Rood = Battery Over Voltage detected (Batterij overspanning gedetecteerd). Batterij V > overspanningsschuif
Alltrax, Inc.
1111 Cheney Creek Rd
Grants Pass, OR. 97527
Telefoon: 541-476-3565
Fax: 541-476-3566
- Programmeable (Programmeerbaar)
- 300, 400, & 600 Amp
- 24 tot 48 Volt DC
- Regenerative Braking (Regeneratief remmen)
- For Shunt Wound Motor (Voor shuntwikkelmotor)
www.alltraxinc.com
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Alltrax DCX - Controllerhandleiding
