Icom SM-30 - Dekstop Microfoon Handleiding

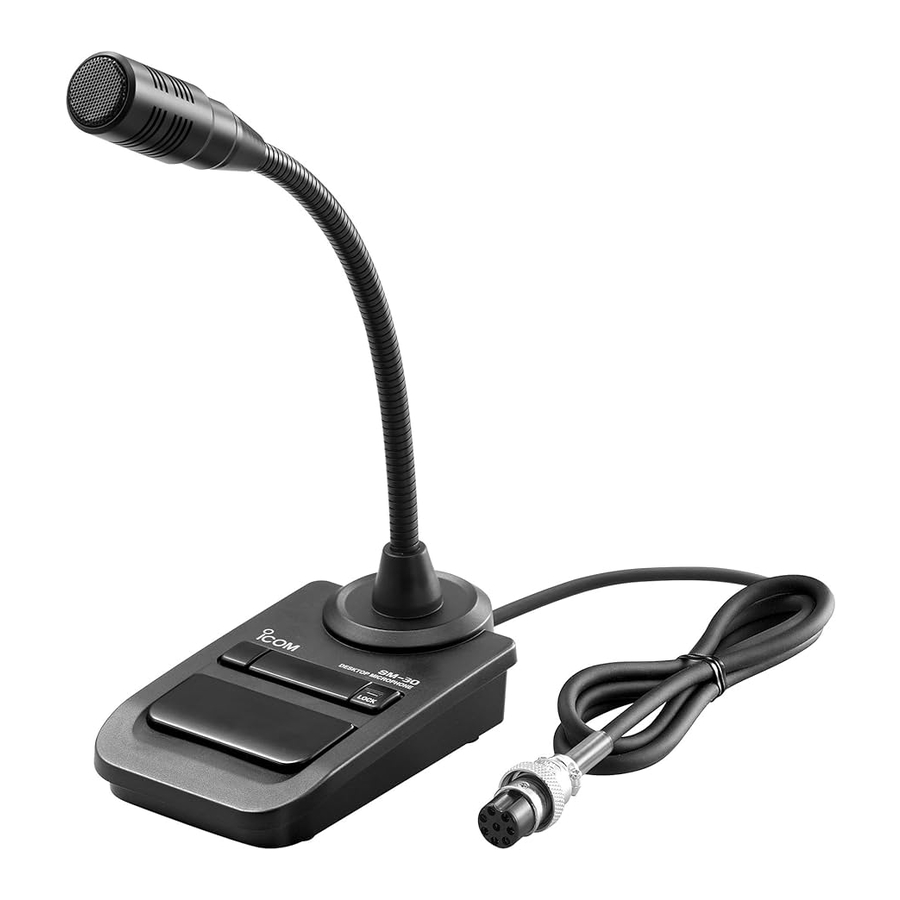

De SM-30 is een unidirectionele elektretmicrofoon die is ontworpen voor basisstationgebruik met een Icom-transceiver.

VOORZORGSMAATREGELEN

STEL de microfoon NOOIT bloot aan regen, sneeuw of andere vloeistoffen. De microfoon kan beschadigd raken.

Laat NOOIT metaal, draad of andere voorwerpen in de microfoon of in de connector steken.

Raak de tafelmicrofoon NOOIT aan of bedien deze met natte handen.

Gebruik NOOIT agressieve oplosmiddelen zoals benzine of alcohol bij het schoonmaken, omdat deze de oppervlakken van de microfoon beschadigen.

GEBRUIK alleen met gespecificeerde Icom-transceivers. De transceivers van andere fabrikanten hebben verschillende pintoewijzingen en kunnen de transceiver of microfoon beschadigen indien aangesloten.

NIET de microfoon in direct zonlicht plaatsen of bedienen.

NIET de microfoon in een omgeving met overmatig veel stof plaatsen.

Plaats de microfoon altijd op een veilige plaats om onbedoeld gebruik door onbevoegden te voorkomen.

Over CE

De SM-30 voldoet aan de essentiële eisen van de richtlijn 2014/30/EU voor elektromagnetische compatibiliteit en de richtlijn 2001/95/EG voor algemene productveiligheid.

VERWIJDEREN

Het symbool van de doorgekruiste afvalbak op wielen op uw product, documentatie of verpakking herinnert u eraan dat in de Europese Unie alle elektrische en elektronische producten, batterijen en accu's (oplaadbare batterijen) naar aangewezen inzamelpunten moeten worden gebracht aan het einde van hun levensduur. Gooi deze producten niet weg als ongesorteerd gemeentelijk afval. Gooi ze weg in overeenstemming met de wetten in uw regio.

SPECIFICATIES

Alle vermelde specificaties kunnen zonder voorafgaande kennisgeving of verplichting worden gewijzigd.

ONDERDELEN EN HUN FUNCTIES

VOORAANZICHT

1. PTT SWITCH (PTT-SCHAKELAAR)
   Indrukken om te zenden, en loslaten om te ontvangen.
2. PTT LOCK SWITCH (PTT-VERGRENDELSCHAKELAAR)
   Indrukken om continu te zenden. De transmissie gaat door totdat deze schakelaar opnieuw wordt ingedrukt.
3. PTT LOCK INDICATOR [LOCK] (PTT-VERGRENDELINGSINDICATOR [LOCK])
   Brandt rood wanneer de PTT-vergrendelingsschakelaar () AAN staat.

ACHTERZIJDE

4. MIC GAIN VOLUME [MIC GAIN] (MIC GAIN VOLUME [MIC GAIN])
   Draai om het uitgangsniveau van de microfoon aan te passen.
   Gebruik deze regelaar als aanvulling op de microfoonversterkingsinstelling van de aangesloten transceiver.
   OPMERKING: Als u de regelaar te ver met de klok mee draait, kan dit leiden tot een te hoog uitgangsniveau en vervorming van het zendsignaal.
5. LOW CUT SWITCH [LOW CUT] (LOW CUT SCHAKELAAR [LOW CUT])
   Schakelt de lage frequentiecomponenten van ingevoerde spraaksignalen uit.

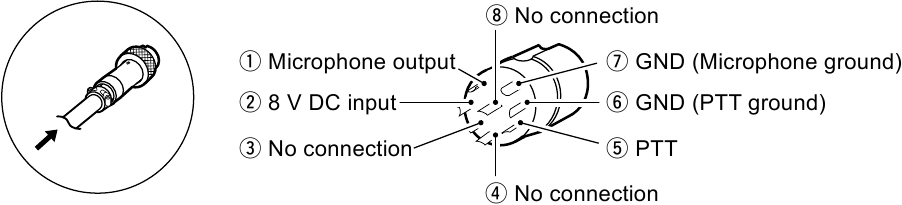

PIN-TOEWIJZINGEN VAN DE STEKKER

De pinnen worden beschreven vanuit de richting van de pijl in de afbeelding.

Icom is niet verantwoordelijk voor de vernietiging, schade aan of prestaties van Icom- of niet-Icom-apparatuur, als de storing te wijten is aan:

• Overmacht, inclusief, maar niet beperkt tot, branden, aardbevingen, stormen, overstromingen, bliksem, andere natuurrampen, verstoringen, rellen, oorlog of radioactieve besmetting.
• Het gebruik van Icom-transceivers met apparatuur die niet door Icom is vervaardigd of goedgekeurd.

Icom, Icom Inc. en het Icom-logo zijn geregistreerde handelsmerken van Icom Incorporated (Japan) in de Verenigde Staten, het Verenigd Koninkrijk, Duitsland, Frankrijk, Spanje, Rusland, Australië, Nieuw-Zeeland en/of andere landen. en/of andere landen.

Icom Inc.
1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003, Japan

Reken op ons!
A-6829X-1G-2 Gedrukt in Japan
© 2010–2016 Icom Inc.
