Icom SM-26, SM-27 - Dekstop Microfoon Handleiding

Introductie

Dit zijn unidirectionele, dynamische microfoons ontworpen voor basisstation gebruik met een Icom transceiver. Lees deze instructies aandachtig door voordat u de microfoon gebruikt.

VOORZORGSMAATREGELEN

Stel de microfoon NOOIT bloot aan regen, sneeuw of andere vloeistoffen.

Laat NOOIT metaal, draad, etc. in aanraking komen met een intern onderdeel van de microfoon.

Raak de desktop microfoon NOOIT aan of bedien hem met natte handen.
Plaats de microfoon NIET in een omgeving met overmatig veel stof of in direct zonlicht.
Gebruik GEEN agressieve oplosmiddelen zoals benzeen of alcohol om de microfoon schoon te maken, omdat deze de oppervlakken van de microfoon kunnen beschadigen.
Plaats de microfoon op een veilige plaats om onbedoeld gebruik door kinderen te voorkomen. Deze microfoon is uitsluitend bedoeld voor de gespecificeerde Icom transceivers! —
De microfoon kan niet worden gebruikt met een niet-Icom transceiver, aangezien de stroom wordt geleverd door de aangesloten transceiver.

Over CE

De SM-26/SM-27 voldoen C€ aan de essentiële eisen van de 2004/108/EC richtlijn voor elektromagnetische compatibiliteit.

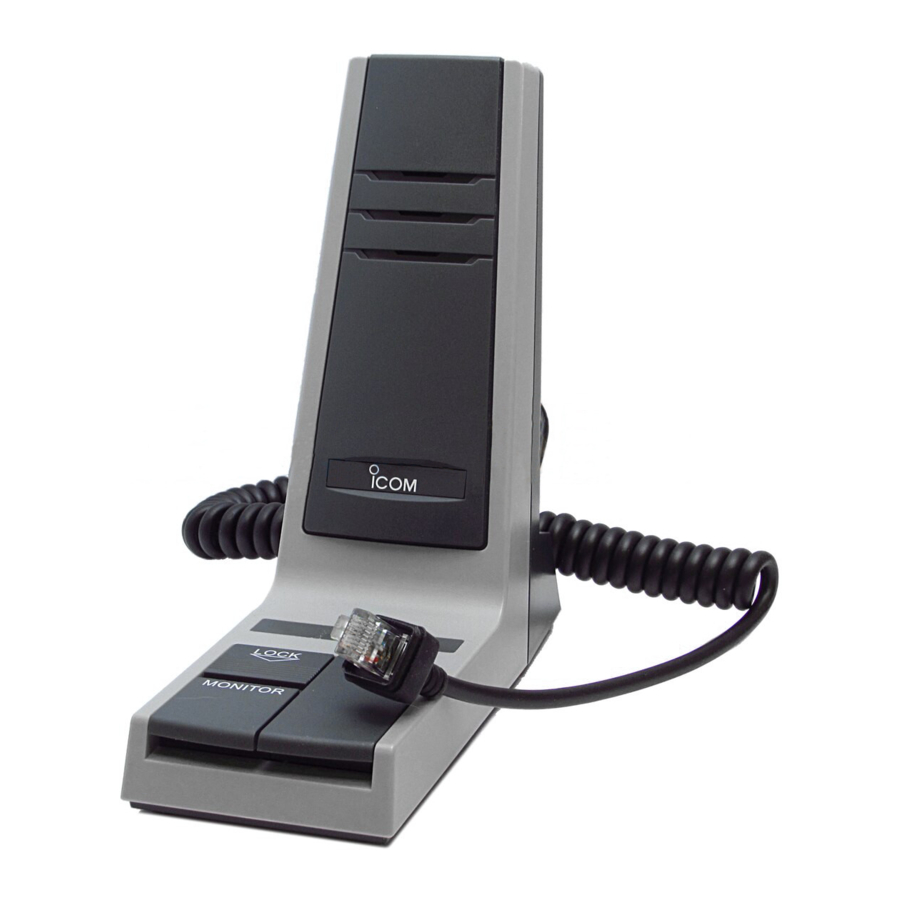

ONDERDELEN EN FUNCTIES SM-26

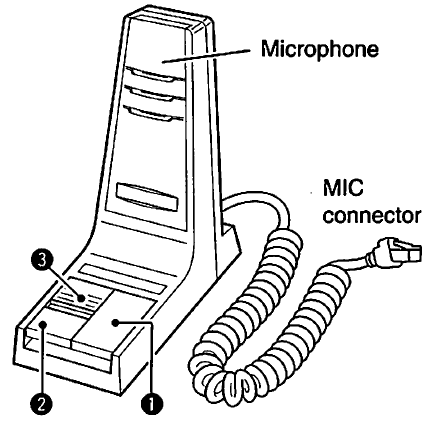

Vooraanzicht

1. PTT SCHAKELAAR [PTT]
   Indrukken om te zenden; loslaten om te ontvangen.
2. MONITOR SCHAKELAAR [MONITOR]
   Activeert de monitorfunctie. Zie 'MONITOR FUNCTIE' hieronder voor meer details.
3. MONITOR VERGRENDELING [LOCK]
   Terwijl u de [MONITOR] schakelaar ingedrukt houdt, schuift u [LOCK] om de [MONITOR] schakelaar continu ingedrukt te houden. Schuif [LOCK] terug om de [MONITOR] schakelaar los te laten.

Onderaanzicht

4. MIC VERSTERKING VOLUME [VOL]
   Draai om het uitgangsniveau van de microfoon aan te passen.
   • Gebruik deze regelaar als aanvulling op de microfoonversterkingsinstelling van de transceiver, als de aangesloten transceiver een microfoonversterkingsregeling heeft.

Als u de regelaar te ver tegen de klok in draait, kan dit resulteren in een uitgangsniveau yy dat te hoog is en het V/t zendsignaal vervormt.

MONITOR FUNCTIE

• De [MONITOR] schakelaar kan worden gebruikt om de hangerfunctie AAN te zetten (de [MONITOR] schakelaar is verbonden met de MIC-hanger lijn).
• U kunt de [MONITOR] schakelaar functie toewijzen aan "Monitor," "Scan" (Scannen) of "Priority" (Prioriteit), afhankelijk van de programmering van de transceiver.

<SETUP>
Om de [MONITOR] schakelaar te gebruiken voor de Monitor functie, moet de transceiver worden geprogrammeerd met behulp van de juiste kloonsoftware: stel in het Key and Display scherm het Hanger Action Moni item in op ON.

ONDERDELEN EN FUNCTIES SM-27

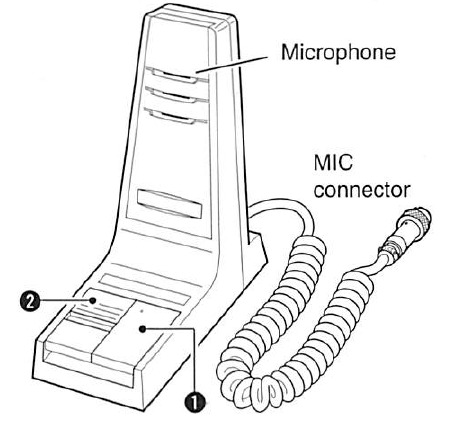

Vooraanzicht

1. PTT SCHAKELAAR [PTT]
   Indrukken om te zenden; loslaten om te ontvangen.
2. PTT VERGRENDELING [LOCK]
   Terwijl u de [PTT] schakelaar ingedrukt houdt, schuift u [LOCK] om continu te zenden zonder de [PTT] schakelaar ingedrukt te hoeven houden. Schuif [LOCK] terug om het zenden te stoppen en over te schakelen naar ontvangen.

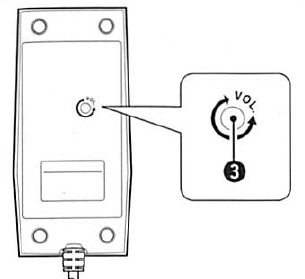

Onderaanzicht

3. MIC VERSTERKING VOLUME [VOL]
   Draai om het uitgangsniveau van de microfoon aan te passen.
   • Gebruik deze regelaar als aanvulling op de microfoonversterkingsinstelling van de transceiver, als de aangesloten transceiver een microfoonversterkingsregeling heeft.

Als u de regelaar te ver tegen de klok in draait, kan dit resulteren in een uitgangsniveau dat te hoog is en het zendsignaal vervormt.

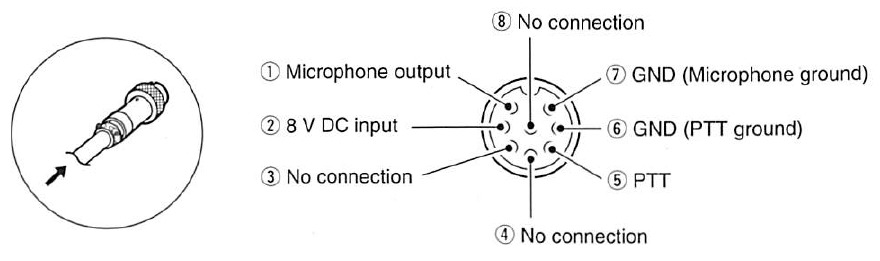

• PLUG PIN TOEWIZINGEN
  De pinnen worden beschreven vanuit de richting van de pijl in de illustratie.


SPECIFICATIES

• Microfoontype: Unidirectionele dynamische microfoon (ingebouwde voorversterker)
• Stroomvereisten: 8 V DC (geleverd door de transceiver)
• Stroomverbruik: Minder dan 10 mA
• Afmetingen: 70(B) x 169(H) x 167(D) mm; 23A(B) x 62Vfc(H) * 69/ie(D) in
  (Kabel is niet inbegrepen)
• Kabellengte: 30 cm ±2 cm; 1113/i6 in ±2%2 in
• Gewicht (ongeveer): SM-26 390 g; 13.8 oz SM-27 400 g; 14.1 oz

Alle vermelde specificaties kunnen zonder voorafgaande kennisgeving of verplichting worden gewijzigd.
