Mutable Instruments Braids - Macro Oscillator Handleiding

Installatie

Braids vereist een -12V / +12V voeding (2x5 pin connector). De connector van de lintkabel moet zo worden uitgelijnd dat de rode streep van de lintkabel (-12V) zich aan dezelfde kant van de voedingsheader van de module bevindt als de markering "Red stripe" (Rode streep) op de printplaat.

De module verbruikt 15mA van de -12V rail en 100mA van de +12V rail.

Hulp

Voor hulp en discussies, ga naar mutable-instruments.net/forum

Kalibratie

Het kalibreren van Braids is net zo eenvoudig als het spelen van een C2 en een C4 noot vanaf een nauwkeurige MIDI naar CV interface, sequencer of andere CV bron.

Meer informatie over deze optionele stap is te vinden in de online handleiding.

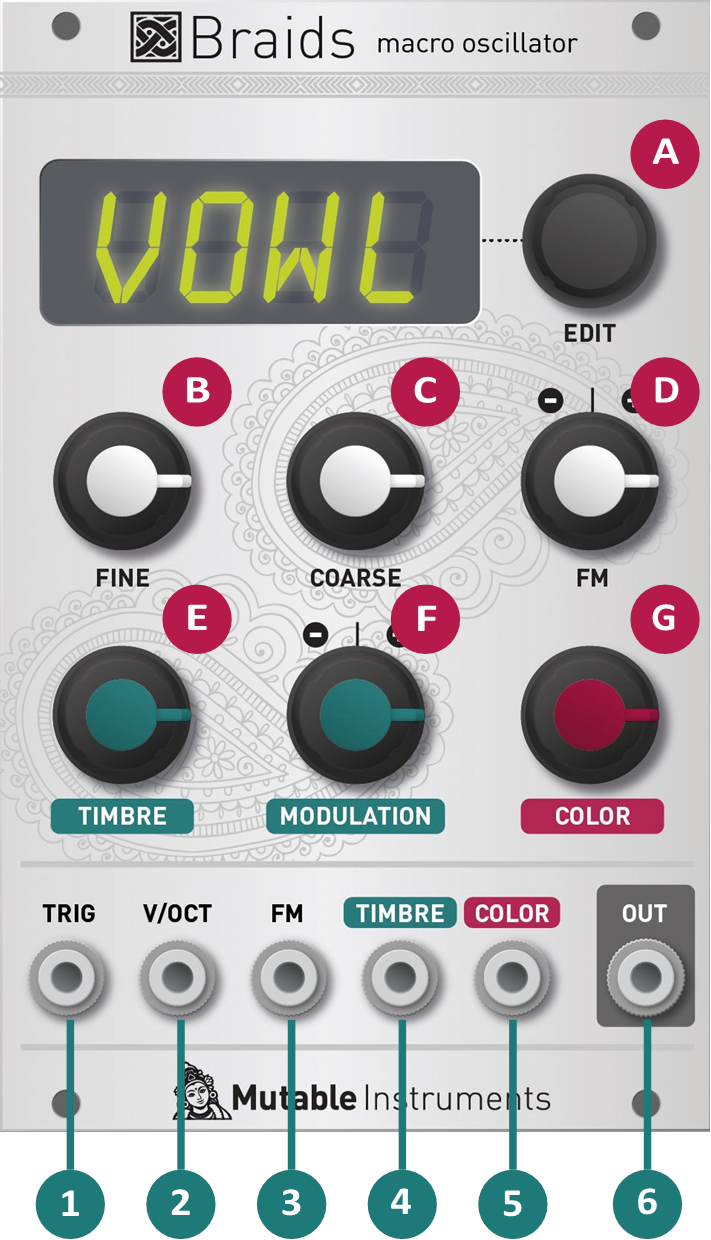

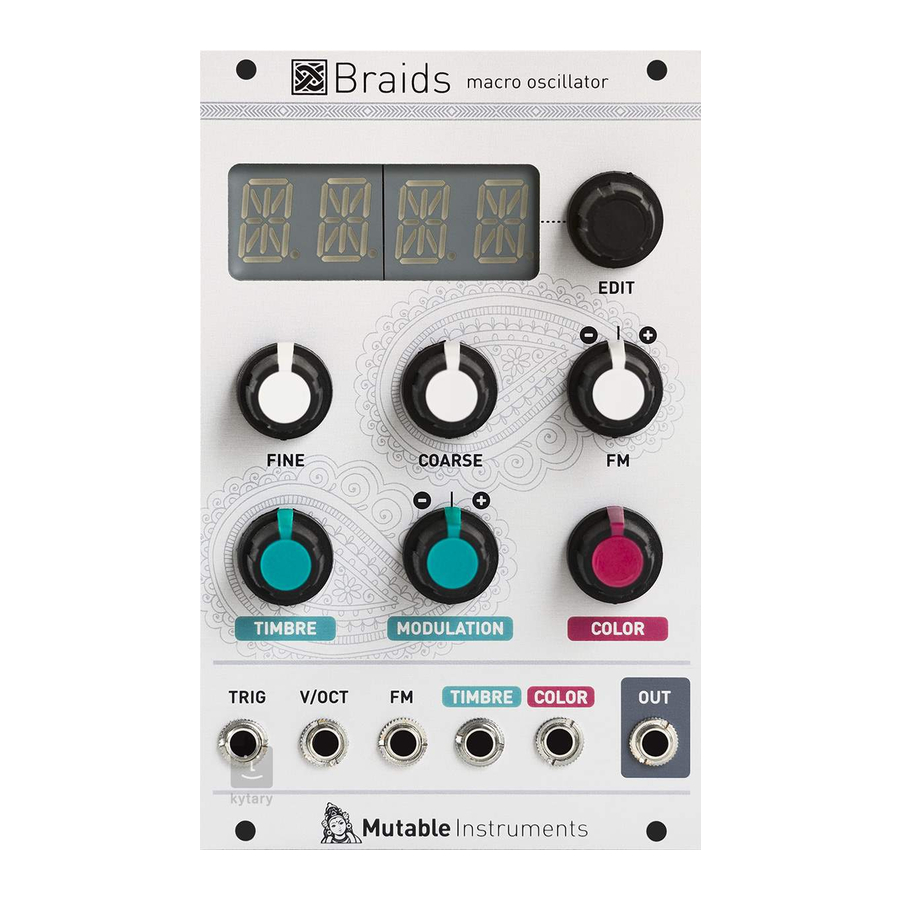

Voorpaneel

Bedieningselementen

1. Display en encoder. Wanneer de module is ingeschakeld, selecteert de encoder het actieve synthesemodel.
2. Fijne frequentie regeling.
3. Grove frequentie regeling.
4. FM attenuverter. Past de hoeveelheid en polariteit van frequentiemodulatie van de FM-ingang aan.
5. Timbre control (Kleurklankregeling). Primaire dimensie van golfvormregeling.
6. Timbre modulation attenuverter (Kleurklankmodulatie attenuverter). Primaire dimensie van golfvormregeling.
7. Color (Kleur). Secundaire dimensie van golfvormregeling. Afhankelijk van het actieve oscillatormodel, zullen TIMBRE (Kleurklank) en COLOR (Kleur) het geluid op verschillende manieren aanpassen. Raadpleeg de tabel aan de andere kant.

In- en uitgangen

1. Trigger input (Triggeringang). Reset de oscillatorfase of genereert een excitatie signaal. Fysieke of percussieve modellen zoals PLUK of KICK hebben dit triggersignaal nodig om een noot te kunnen spelen! De triggeringang kan ook worden gebruikt om een interne AD envelope te triggeren.
2. V/Oct. Hoofdfrequentie regeling ingang, met V/Oct schaal.
3. Frequency CV input (Frequentie CV-ingang).
4. Timbre CV input (Kleurklank CV-ingang).
5. Color CV input (Kleur CV-ingang).
6. Audio output (Audio-uitgang). Het synthesimodel of de positie van TIMBRE (Kleurklank) en COLOR (Kleur) kan een impact hebben op het uitgangsniveau.

Instellingen

Klik op de encoder om een lijst met instellingen weer te geven. Scroll door de instellingen en klik om er een te wijzigen. Zodra de waarde is gewijzigd, klikt u om te bevestigen en terug te gaan naar het menu. Door de eerste optie (WAVE) te selecteren, worden alle huidige instellingen in het geheugen opgeslagen en keert u terug naar de beginstatus van de module (selectie van het oscillatormodel).

Hier is een overzicht van de belangrijkste instellingen:

hergebruikt de FM-ingang: wanneer , kan de FM CV-ingang worden gebruikt om het actieve synthesimodel te regelen.

en regelen de bit-diepte en sample rate van de audio-uitgang, voor meer digitale grit en crunchiness!

, wanneer ingesteld op , genereert automatisch een trigger op de TRIG ingang wanneer een scherpe nootverandering wordt gedetecteerd op de V/OCT ingang.

en zijn de attack en decay tijd van een interne AD envelope generator.

, , en regelen de hoeveelheid frequentie, timbre (kleurklank), kleur en amplitude modulatie van de interne AD envelope. Wanneer een van deze instellingen niet nul is, triggert de TRIG ingang daadwerkelijk de AD envelope in plaats van de oscillatorfase te resetten.

kwantiseert de V/Oct ingang naar een van de 50 vooraf ingestelde schalen, waarvan de grondtoon wordt geselecteerd door .

, , emuleren verschillende analoge-stijl eigenaardigheden.

Synthesemodellen

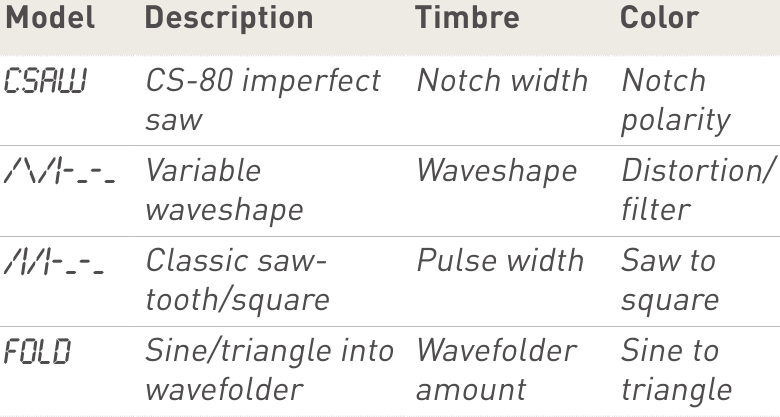

Klassieke analoge golfvormen

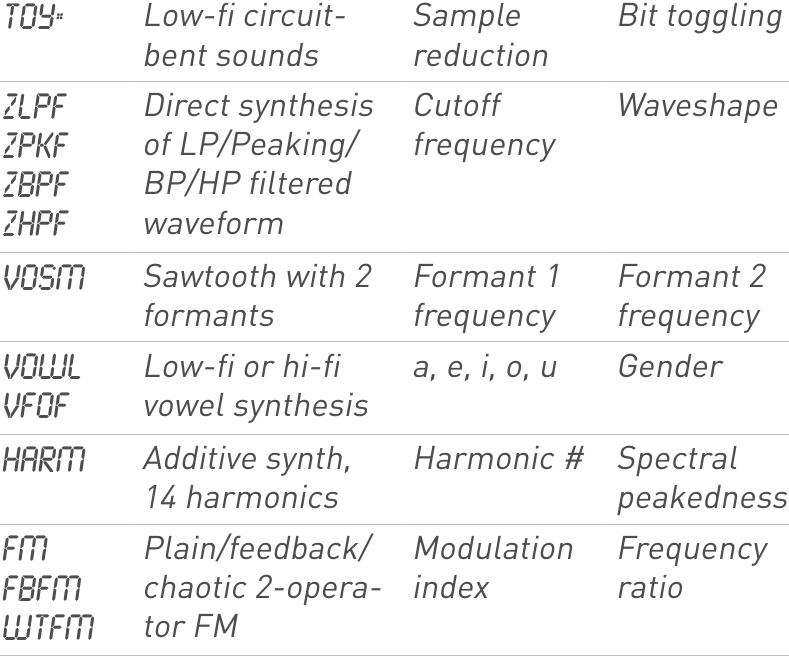

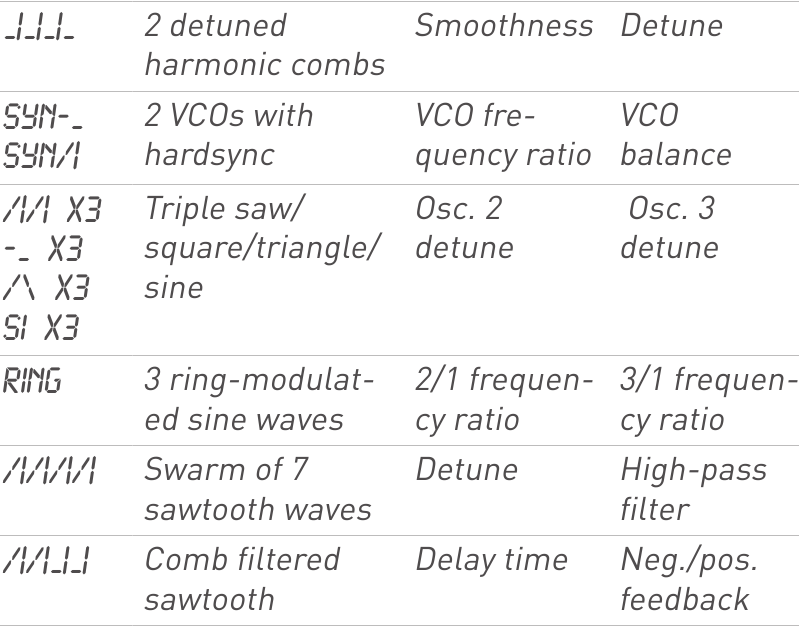

Digitale synthese

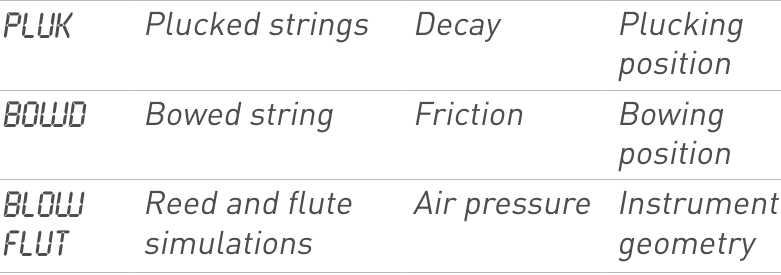

Fysieke simulaties

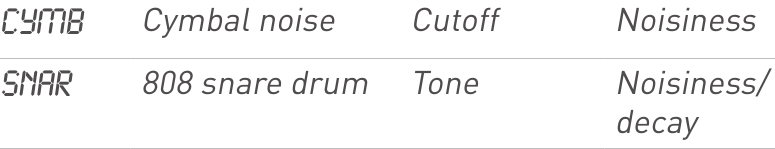

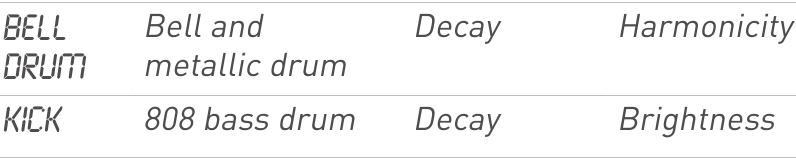

Percussie

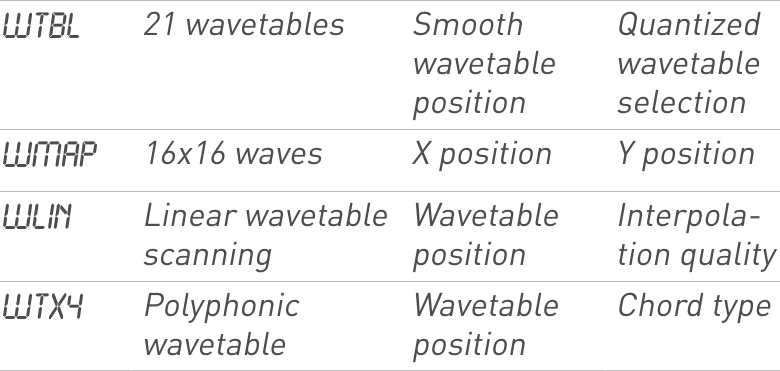

Wavetables

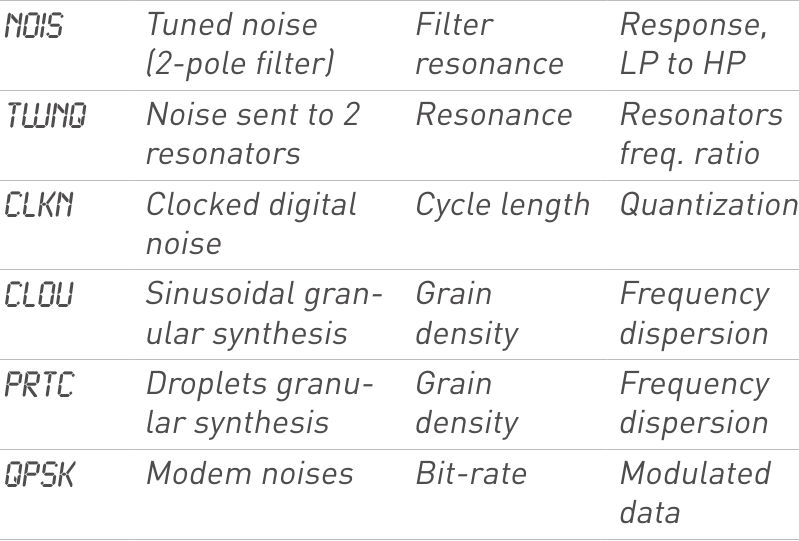

Ruis
