Mutable Instruments Tides - Tidal Modulator Handleiding

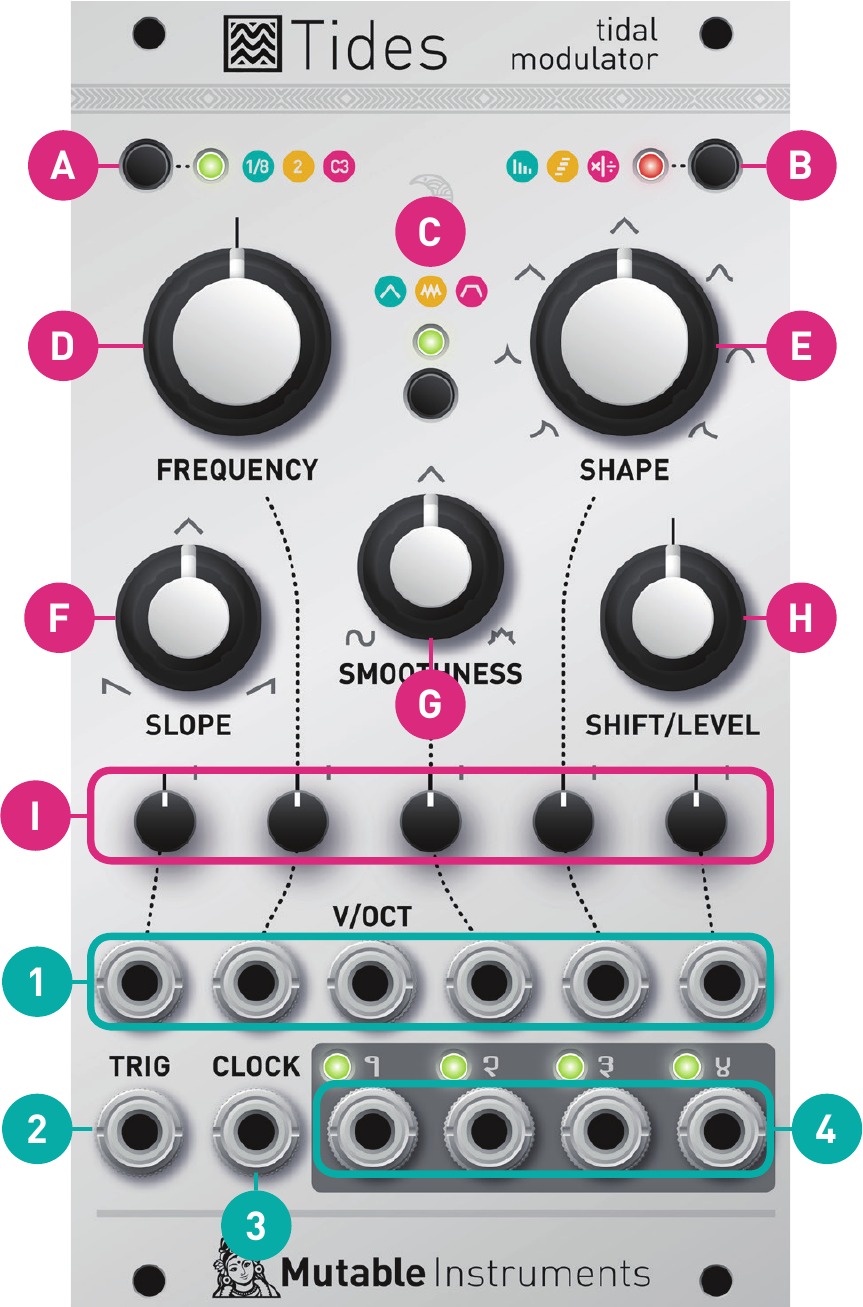

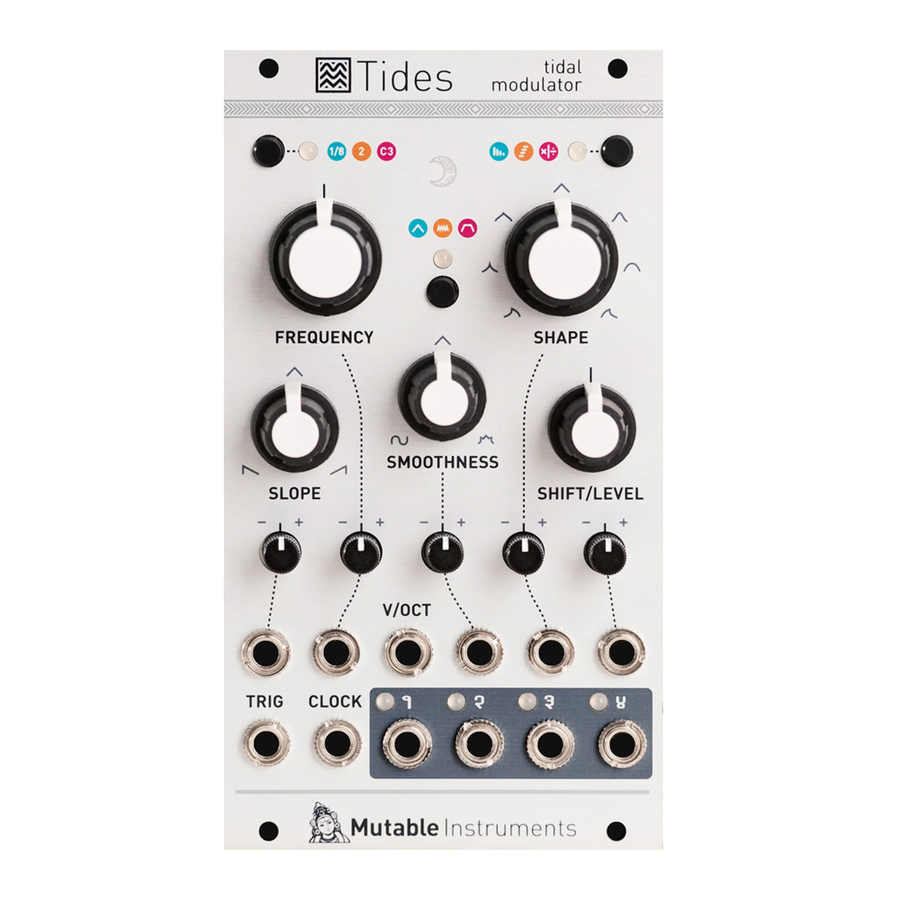

Overzicht

1. Frequency range (Frequentiebereik). Selecteert de centrale waarde van de FREQUENCY (FREQUENTIE) knop: 1/8 Hz (bewegingen), 2 Hz (ritmes en modulaties), of 130.8 Hz (hoorbare tonen).
2. Output mode (Outputmodus). Selecteert de relatie tussen de vier signalen die gegenereerd worden op de vier outputs van Tides. Zie de volgende sectie voor meer details.
3. Ramp mode (Rampmodus). One-shot unipolar AD envelope generatie , cyclische bipolaire oscillaties , of one-shot unipolar AR envelope generatie .
4. Frequency (Frequentie). Beslaat een bereik van ±4 octaven rond de centrale waarde ingesteld door de frequentiebereikknop [A]. De richting van deze knop is omgekeerd in vergelijking met de snelheidsregeling die je zou vinden op klassieke envelope generatoren: wanneer de one-shot AD of AR modus is geselecteerd, draai met de klok mee voor snellere envelopes, en tegen de klok in voor langzamere envelopes.
5. Shape (Vorm) van de stijgende en dalende segmenten.
6. Ratio (Verhouding) tussen de durations of the ascending and descending segments (duur van de stijgende en dalende segmenten). Klassieke envelope generatoren hebben aparte attack- en decayregelaars. Met Tides past men eerst aan hoe snel de hele envelope voltooid zal zijn (met FREQUENCY (FREQUENTIE)), en past vervolgens aan hoeveel van deze tijd wordt besteed aan de decay of release ten opzichte van de attack (met SLOPE (HELLING)).
7. Waveshape transformation (Golvormtransformatie). Van 12 uur naar 7 uur (tegen de klok in), wordt een 2-polige low-pass filter toegepast om de randen van de golfvorm glad te strijken. Van 12 uur naar 5 uur (met de klok mee), voegt een wavefolder knikken en bulten toe langs de helling.
8. Output polarization and shifting (Outputpolarisatie en verschuiving). Afhankelijk van de outputmodus geselecteerd door [B], past deze knop ofwel de amplitude en polariteit van de eerste output aan (LED B uit), of de verschuiving in amplitude/tijd/frequentie tussen elk van de vier outputs (LED B aan).
9. Attenuverters (Attenuverters) voor de CV-ingangen.

1. CV inputs (CV-ingangen) voor Slope, Frequency, Smoothness, Shape en Shift. Twee ingangen beïnvloeden de frequentie: de frequentiemodulatie CV-ingang, die exponentiële FM toepast met een hoeveelheid ingesteld door de attenuverter, en V/OCT, die de Volt/octaaf schaal volgt.
2. Trigger/Gate input (Trigger/Gate-ingang). In AD-modus zal een trigger de envelope resetten naar 0V en een attack/decay-cyclus initiëren. Ongeacht hoe kort de trigger is, de attack/decay-cyclus zal altijd voltooid worden.
   In cyclische modus zal een trigger de oscillator resetten zodat deze een nieuwe stijgende fase begint.
   In AR-modus zal de stijgende flank van de gate ervoor zorgen dat de envelope stijgt naar +8V vanuit de huidige waarde, en de dalende flank van de gate zal ervoor zorgen dat de envelope daalt naar 0V vanuit de huidige waarde – op dezelfde manier als een ADSR-envelope met een nul decay-tijd en een 100% sustain-niveau zich zou gedragen.
3. Clock input (Klokingang) voor tempo- of frequentie-vergrendelde werking. Wanneer deze ingang is aangesloten, regelt de FREQUENCY (FREQUENTIE) knop de verhouding tussen de frequentie van het signaal dat naar deze ingang wordt gestuurd, en de frequentie van de signalen die door Tides worden gegenereerd.
4. Outputs (Outputs). Zie de volgende sectie.

Outputmodi

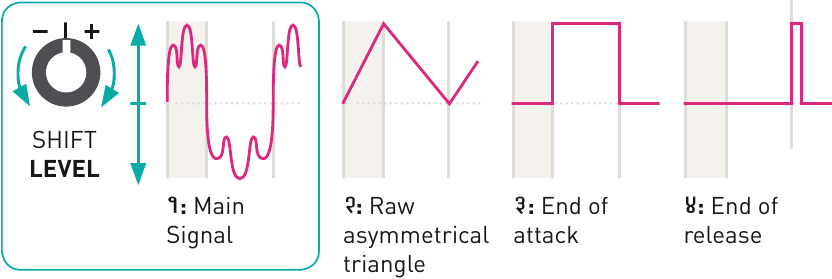

(LED OFF) Different shapes ((LED UIT) Verschillende vormen)

In deze modus produceren de vier outputs vier verschillende golfvormen die doorheen de signaalverwerkingsketen van Tides worden genomen. SHIFT/LEVEL (VERSCHUIVING/NIVEAU) fungeert als een attenuverter op het hoofdsignaal.

Different amplitudes

In deze modus selecteert de SHIFT/LEVEL (VERSCHUIVING/NIVEAU) knop naar welke output het signaal wordt gestuurd, met vloeiende crossfading tussen aangrenzende outputs. Het is dus mogelijk om het signaal van Tides naar verschillende bestemmingen te routeren.

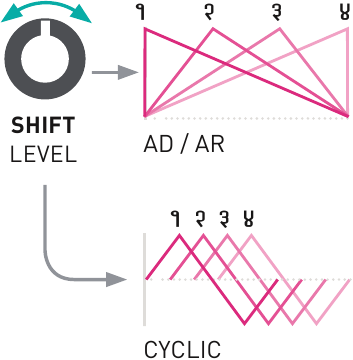

Different times (Verschillende tijden)

In deze modus verschuift de SHIFT/LEVEL (VERSCHUIVING/NIVEAU) knop de top van de golfvorm in de tijd. Dit effect wordt bereikt door een andere SLOPE (HELLING) instelling toe te passen op elke output (in AD- of AR-modus), of door een faseverschuiving toe te passen tussen elke output (in cyclische modus).

Different frequencies (Verschillende frequenties)

In deze modus past de SHIFT/LEVEL (VERSCHUIVING/NIVEAU) knop de frequentieverhouding tussen elke output aan. Op 12 uur zijn alle outputs vergrendeld op dezelfde frequentie. Draai met de klok mee en outputs 2, 3, 4 zullen een toenemende frequentie hebben. Draai tegen de klok in en outputs 2, 3, 4 zullen een afnemende frequentie hebben.

Bij lage frequenties genereert dit polyritmische LFO's: probeer een lage SLOPE (HELLING) te gebruiken om signalen te genereren waarvan de randen scherp genoeg zijn om andere modules te triggeren.

Bij audiofrequenties creëert dit zuivere intonatie akkoorden.

Externe klokking

Sluit een klok- of een schoon en zuiver oscillatorsignaal aan op de CLOCK (KLOK) ingang van Tides (3), en Tides zal de frequentie van deze klok/oscillator volgen, vermenigvuldigd met een verhouding ingesteld door de FREQUENCY (FREQUENTIE) knop [D]. Een verhouding van 1:1 wordt gebruikt wanneer deze knop op 12 uur staat.

Als de trigger-ingang (2) niet is aangesloten, wordt een AD- of AR-envelope gegenereerd bij elke tik van de klok, en zullen de oscillaties in fase zijn met de klok. Vergeet niet dat de FREQUENCY (FREQUENTIE) knop de klok vermenigvuldigt of deelt!

Het is ook mogelijk om zowel de CLOCK (KLOK) (3) als TRIG (TRIGGER) (2) ingangen aan te sluiten. In dit geval moet Tides een trigger ontvangen op de trigger-ingang om een envelope te genereren, maar past de envelope-duur aan zodat deze overeenkomt met de externe kloksnelheid.

Tempo-gesynchroniseerde LFO's, generatie van zuivere intonatie akkoorden of boventonen, en klokdeling/vermenigvuldiging/faseverschuiving zijn allemaal mogelijk met deze functie.

Audiofrequentie werking

Omdat we het traject van een 1 Hz LFO niet op dezelfde manier waarnemen als de golfvorm van een 100 Hz oscillator, past Tides zijn gedrag aan wanneer de frequentiebereikselector [A] is ingesteld op de audiobereikinstelling:

• De SHAPE (VORM) regelaar [E] biedt een ander palet van golfvormen – gekozen zodat er een meer opvallend timbraal verschil is tussen hen.
• De SLOPE (HELLING) regelaar [F] gebruikt een lineaire schaal (in plaats van exponentieel) voor vloeiende pulse-width modulation effecten.
• Om aliasing te voorkomen, wordt het bereik van de SHAPE (VORM) [E] en SMOOTHNESS (GLADHEID) [G] knoppen verkleind wanneer hoge frequentietonen worden gegenereerd.
• Bij gebruik van de outputmodus, wordt een andere set frequentieverhoudingen gekozen voor elke output, overeenkomend met muzikale intervallen.
• Een ander algoritme dat pitch-nauwkeurigheid en gebrek aan jitter bevordert, wordt gebruikt om de CLOCK (KLOK) (3) ingang te volgen. Dit algoritme gaat ervan uit dat een periodieke golfvorm aanwezig is op de klokingang, en biedt geen enkele garantie dat de fase van het Tides-signaal overeenkomt met de fase van de externe klok.
  Omgekeerd, als de frequentiebereikselector (A) is ingesteld op de lagere of gemiddelde frequentie-instelling, vergrendelt Tides nauwkeurig op de fase van de klok en kan het onregelmatige (maar repetitieve) ritmische patronen of klokken met shuffle/swing volgen.

Over Tides

Flow (Stroom): een spanning gaat omhoog.
Ebb (Eb): een spanning gaat terug naar zijn beginniveau.

Alle functies uitgevoerd door Tides zijn variaties op dit thema. Maak eb en vloed cyclisch en je hebt een LFO of VCO. Doe het slechts één keer in reactie op een trigger en je hebt een attack/decay of attack(/sustain)/release envelope.

Installatie

Tides vereist een -12V/+12V voeding (2x5 pin connector). De rode streep van de lintkabel (-12V zijde) moet georiënteerd zijn aan dezelfde kant als de "Red stripe" markering op de module en op uw stroomverdeelbord. De module trekt 50mA van de +12V rail, en 20mA van de -12V rail.

Hulp

Voor hulp en discussies, ga naar mutable-instruments.net/forum

Raadpleeg de online handleiding voor gedetailleerde informatie over de naleving van EMC-richtlijnen
