Bpt VAS/101 - Installatiehandleiding Voeding

Introductie

Let op.
Lees voor de installatie van het apparaat zorgvuldig de "WAARSCHUWINGEN VOOR INSTALLATIE" (WAARSCHUWINGEN VOOR INSTALLATIE) in de verpakking.

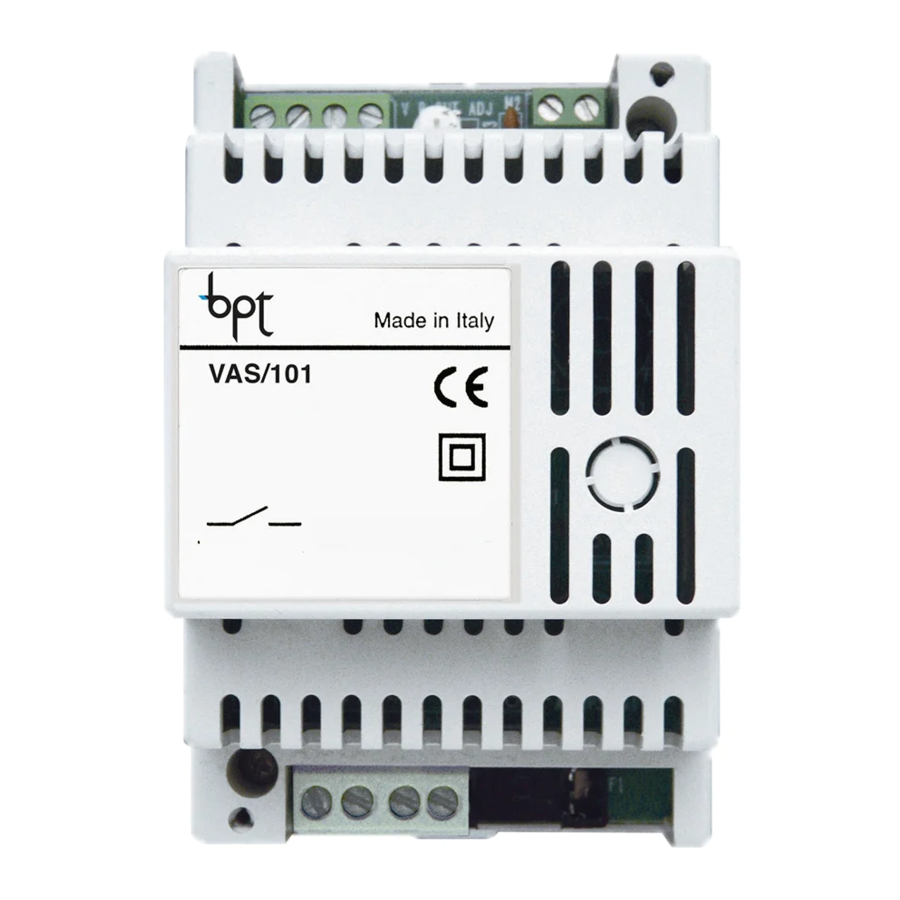

Het bestaat uit een kaart waarop de gelijkrichter en de stabilisator zich bevinden.
Het kan 1 A leveren bij 18 V DC en is beschermd tegen overbelasting en kortsluiting.
De VAS/101 kan ook worden gebruikt als een extra voeding wanneer het systeem dit vereist.
OPMERKING. Bereken bij het ontwerpen van de installatie het aantal voedingen in relatie tot het totale stroomverbruik van alle apparaten in het systeem.

Functie van elke terminal

Aansluitblok M1

Aansluitblok M2

Technische kenmerken

• Netaansluiting: 230V AC 50/60Hz. Zelfherstellende elektrische veiligheidsschakelaar.
• Ingangsstroom =200 mA_AC
• Gedissipeerd vermogen: 10W max.
• Nominale voeding: 18 VDC, 1A/0.5A, 1'/3'.
• Afmetingen: 4 DIN-units, module met laag profiel, figuur 1.
• Opslagtemperatuur: –25°C +70°C.
• Werktemperatuurbereik: van 0°C tot +35°C.
• IP-graad: IP 30.

De apparatuur kan zonder klemmenafdekkingen worden geïnstalleerd in dozen die zijn voorzien van een DIN-rail (EN 50022).
Afmetingen worden hieronder weergegeven.

Of het kan aan de muur worden gemonteerd met behulp van de meegeleverde DIN-rail, waarbij indien nodig de meegeleverde klemmenafdekkingen en stekkers worden aangebracht.
Afmetingen worden hieronder weergegeven.

OPMERKING. De unit is beschermd tegen overbelasting en kortsluiting door een zelfherstellende thermische schakelaar, die is geplaatst op de primaire zijde van de voedingstransformator. Zodra de schakelaar uitschakelt, wordt de werking automatisch hervat zodra de temperatuur van de transformator weer onder 85°C daalt. Zorg ervoor dat de oorzaak van het uitschakelen van de schakelaar is geëlimineerd.

VERWIJDEREN

Vervuil het milieu niet met verpakkingsmateriaal: zorg ervoor dat het wordt afgevoerd volgens de geldende voorschriften in het land waar het product wordt gebruikt.
Wanneer de apparatuur het einde van zijn levenscyclus bereikt, neem dan maatregelen om ervoor te zorgen dat deze niet in het milieu wordt weggegooid.
De apparatuur moet worden afgevoerd in overeenstemming met de geldende voorschriften, waarbij de componenten waar mogelijk worden gerecycled.
Componenten die in aanmerking komen voor recyclebaar afval, zijn voorzien van het relevante symbool en de afkorting van het materiaal.
