Bpt VAS/100.30 - Installatiehandleiding voeding
Introductie
Let op.
Lees voor de installatie van het apparaat zorgvuldig de "WAARSCHUWINGEN VOOR INSTALLATIE" in de verpakking.

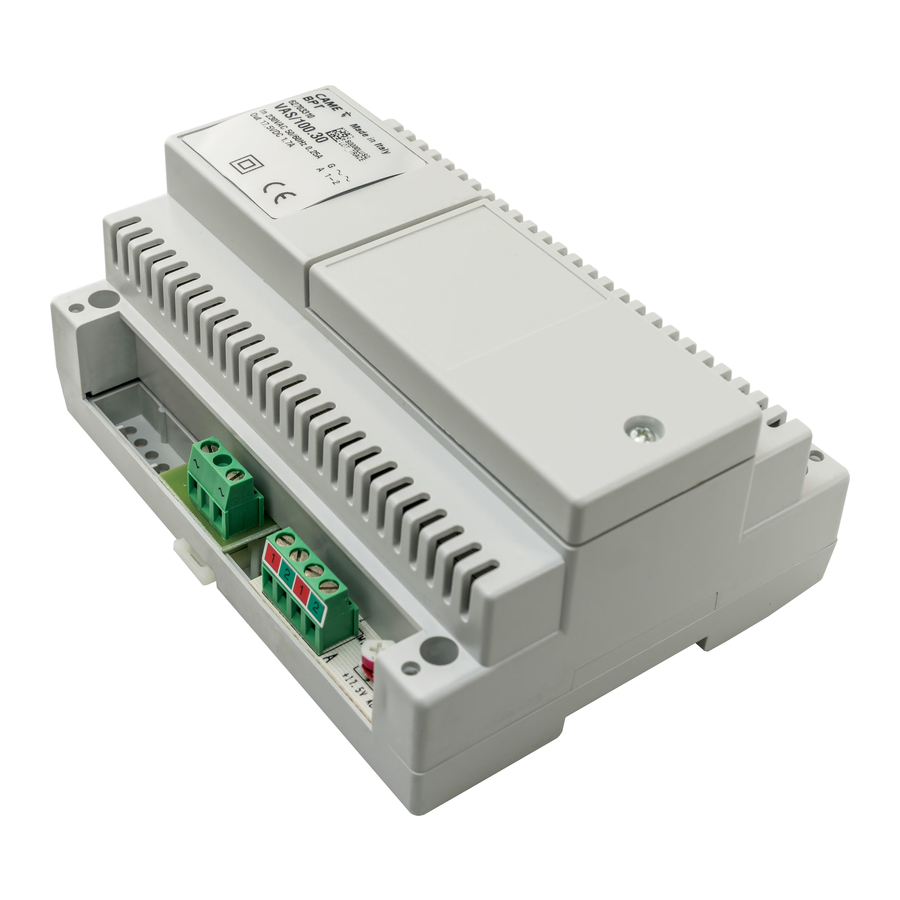

Het bestaat uit een kaart waarop de gelijkrichter en de stabilisator zich bevinden.
Het is in staat om 1,7A te leveren bij 17,5V DC en is beschermd tegen overbelasting en kortsluiting. De VAS/100 kan ook worden gebruikt als een extra voeding wanneer het systeem dit vereist.
OPMERKING. Bereken bij het ontwerpen van de installatie het aantal voedingen in verhouding tot het totale stroomverbruik van alle apparaten in het systeem.
Functie van elke aansluiting
Aansluitblok G
Aansluitblok A
Technische kenmerken
- Netvoeding: 230V AC 50/60Hz.
Zelfherstellende elektrische veiligheidsschakelaar. - Uitgangsspanning: 17,5V DC 1,7A continue stroomvraag.
- Stroomverbruik: 60VA.
- Werktemperatuurbereik: van 0°C tot +35°C.
- Afmetingen: 8 DIN-eenheden, low profile module, figuur 1.

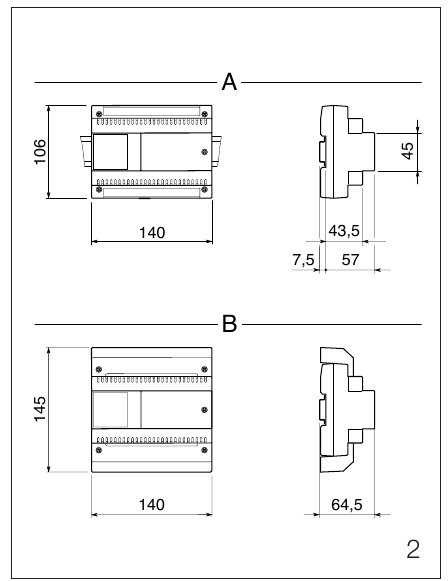

De apparatuur kan zonder eindkappen worden geïnstalleerd in dozen die zijn voorzien van een DIN-rail (EN 50022). De afmetingen zijn weergegeven in figuur 2A.
Of het kan aan de muur worden gemonteerd met behulp van de meegeleverde DIN-rail, waarbij indien nodig de meegeleverde eindkappen en stekkers worden aangebracht.
De afmetingen zijn weergegeven in figuur 2B.
OPMERKING. De unit is beschermd tegen overbelasting en kortsluiting door een zelfherstellende thermische schakelaar, geplaatst op de primaire zijde van de voedingstransformator. Zodra de schakelaar is geactiveerd, wordt de werking automatisch hervat zodra de temperatuur van de transformator weer onder de 85°C daalt. Zorg ervoor dat de oorzaak van het activeren van de schakelaar is verholpen.
BPT S.p. A.
Via Roma, 41 30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
