IDEAL ABS - Testerhandleiding

Inleiding

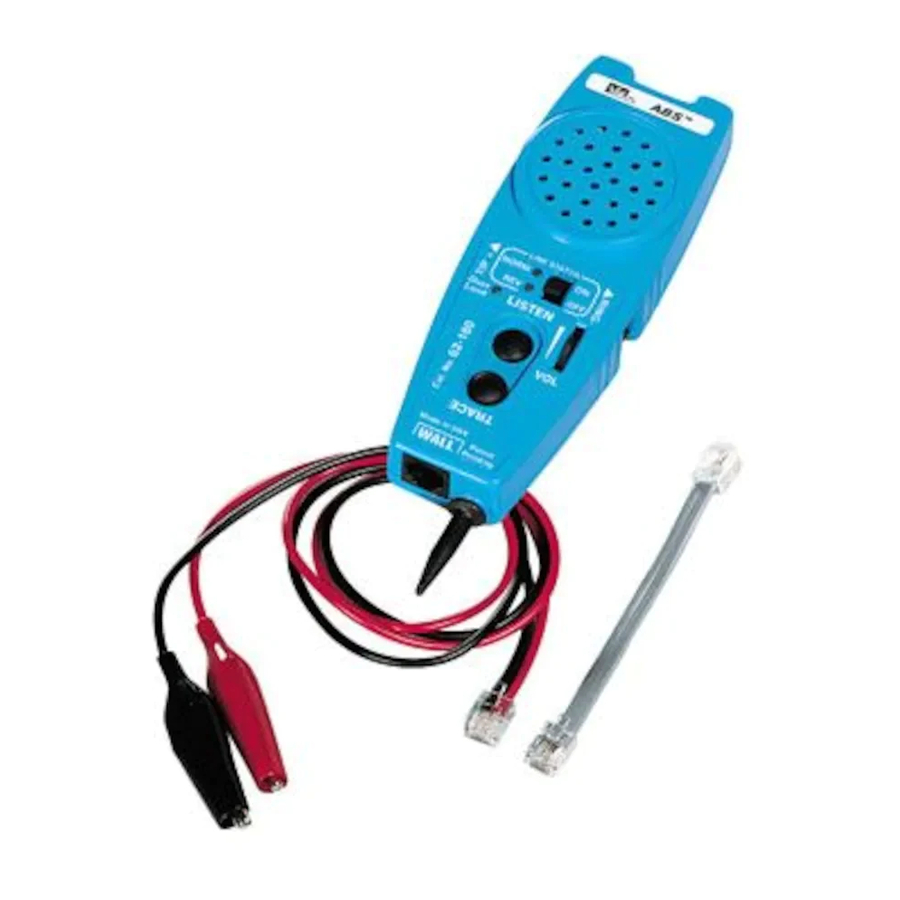

De IDEAL ABS™ Tester (Almost a Butt Set) is een eenvoudig te gebruiken tester voor basisprobleemoplossing van analoge stem systeeminstallaties. Het bewaakt telefoonlijnen voor kiestoon kwaliteit en de aanwezigheid van stroom, test voor de juiste jack polariteit (detecteert omgekeerde tip en ring), en geeft gespreksadressering aan voor de juiste telefoon toestellen.

ABS™ Tester

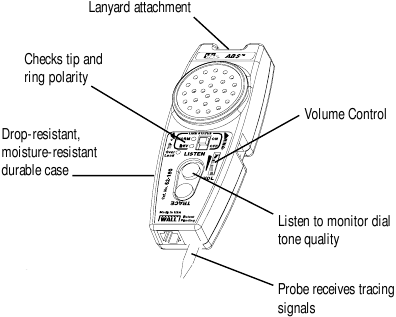

• Eenvoudig te gebruiken voor basisprobleemoplossing van communicatiesystemen.
• Wordt gebruikt voor diagnostisch werk in verband met analoge stem systeeminstallatie en onderhoud.
• Ontvangt en reproduceert kiestoon van het telefoonsysteem om de kwaliteit van de toon te bepalen. (LISTEN (LUISTER) functie of OFF hook)
• Controleert de tip en ring jack polariteit.
• Identificeert de aanwezigheid van stroom. (AC en DC)
• Geeft gespreksadressering aan voor de juiste telefoon toestellen.
• Uitgerust voor jack en cross-connect systeem toegang.
• Ontvangt traceersignalen voor het identificeren van specifieke geleiders in een kabel. (TRACE (TRACEER) functie vereist aparte toon.)
• Volumeregeling om testtonen aan te passen.
• Clip lead toegang voor twee middelste pinnen van RJ11 jack.
• 60 Hz ruisonderdrukking voor heldere toondetectie
• Bevestigingspunt voor koord voor handsfree bediening
• Valbestendige, vochtbestendige behuizing en speaker voor lange levensduur.
• Vervangbare snoer om de levensduur van de tester te maximaliseren
• Wordt compleet geleverd met 9 volt batterij in de tester
• Zakformaat

Als OVERLOAD LED (Rood) brandt en er een waarschuwingstoon klinkt, is de geteste telefoonlijn een digitale lijn. Schakel de LISTEN (LUISTER) knop uit of verwijder de tester binnen 30 seconden van de lijn om schade aan de tester te voorkomen.

Instructies voor gebruik

Om de kiestoon kwaliteit te bewaken bij een modulaire jack

1. Sluit de ABS™ Tester aan op een telefoon systeem jack met behulp van een jumper kabel (meegeleverd met de ABS™ Tester).
2. Zet de Line Status schakelaar op de ON (AAN) positie.
3. De Line Status LED's geven aan of de geteste lijn DC stroom heeft en of deze correct is bedraad met een groene NORM LED
4. Druk op de LISTEN (LUISTER) knop, neem de lijn "off" hook en hoor de kiestoon.
5. Luister naar een goede schone kiestoon.
6. Druk nogmaals op LISTEN (LUISTER) om de test te beëindigen.

(Opmerking: de LISTEN (LUISTER) functie kan worden in- en uitgeschakeld en aan blijven staan zonder de batterij leeg te maken. Naar sommige digitale systemen kan worden geluisterd, afhankelijk van het digitale systeem dat wordt getest.)

Om de kiestoon te bewaken bij een cross connect

1. Steek de modulaire stekker op de clip jumper (meegeleverd met de ABS™ Tester) in de ABS™ Tester jack.
2. Gebruik clips om verbinding te maken met de juiste contacten op de cross connect terminals.
3. Druk op de LISTEN (LUISTER) knop, neem de lijn "off" hook en hoor de kiestoon.
4. Luister naar een goede schone kiestoon.
5. Druk nogmaals op LISTEN (LUISTER) om de test te beëindigen.

(Opmerking: de LISTEN (LUISTER) functie kan worden in- en uitgeschakeld en aan blijven staan zonder de batterij leeg te maken. Naar sommige digitale systemen kan worden geluisterd, afhankelijk van het digitale systeem dat wordt getest.)

Om het traceertoon signaal te detecteren

1. Druk op de TRACE (TRACEER) knop en het uiteinde van de probe wordt actief.
2. Houd TRACE (TRACEER) ingedrukt om een lijn te traceren binnen een bundel kabels of om een lijn op een punch down block "uit te tonen".

Om het traceertoon signaal te detecteren bij een wandcontactdoos

1. Sluit de ABS™ aan op een wandcontactdoos met behulp van een jumper kabel (meegeleverd met de ABS™).
2. Druk op TRACE (TRACEER) om de toon te horen als de lijn naar die wandcontactdoos is geactiveerd met een signaal van een andere bron, zoals IDEAL ABS™ Signal Thrower™ #62-184 of IDEAL PathFinder™ #62-080.

Test voor lijnstatus

1. Sluit de ABS™ Tester aan op een wandcontactdoos met behulp van een jumper kabel.

Testresultaten

• Groene NORM brandt wanneer de geteste communicatielijn is ingeschakeld en de TIP pin/draad positief is ten opzichte van de RING pin/draad en de telefoon "on-hook" is.
• Rode REV indicator brandt als de TIP en RING polariteit is omgekeerd.
• Zowel NORM als REV LED's branden als er een AC spanning aanwezig is.
• Zowel NORM als REV LED's knipperen als de lijn overgaat (voor telefoonnummer verificatie).

Clip Lead Toegang

1. Bevestig krokodillenklemmen van butt set, toongenerator of andere testapparatuur aan grote geperforeerde test pads voor veilige toegang tot de twee middelste pinnen van een RJ11 jack.
2. De LINE STATUS schakelaar kan in de ON (AAN) of OFF (UIT) positie staan bij gebruik van test pads.

Opmerking: In de OFF (UIT) positie wordt een 10K belasting verwijderd van de test terminal naar het RJ11 interface circuit.

Accessoire Onderdeel

K-8343 Kabelset, RJ11/Krokodillenklemmen
K-7919 RJ11/RJ11 Kabelset

Batterij Vervanging

1. Verwijder de schroeven van de achterkant van de behuizing met een #1 Phillips schroevendraaier. Open de tester voorzichtig.
2. Verwijder de oude batterij.
3. Plaats een nieuwe batterij (9 volt batterij).
4. Sluit de tester en plaats de schroeven terug. Draai ze niet te vast.

Garantie beperkt zich uitsluitend tot reparatie of vervanging; geen garantie van verkoopbaarheid, geschiktheid voor een bepaald doel of gevolgschade.

IDEAL INDUSTRIES, INC.
Sycamore, IL 60178, U.S.A.
800-304-3578 Klantenservice
800-947-3614 DataComm Assistance
www.idealindustries.com
ND 1000-4 Gemaakt in de U.S.A.
