IDEAL SureTest, 61-164, 61-165 Handleiding

Inleiding

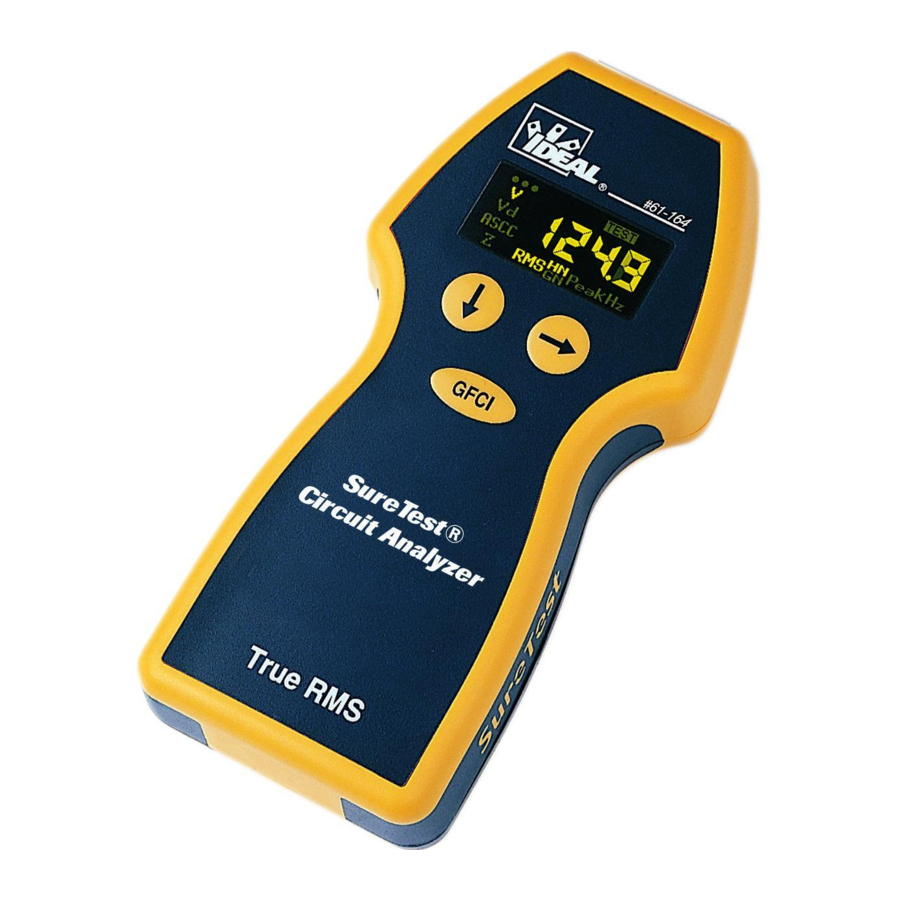

De SureTest®-circuittestapparaten maken gebruik van gepatenteerde technologie en "kijken achter de muren" om bedradingsproblemen te identificeren die kunnen leiden tot gevaarlijke elektrische schokken, brand of problemen met de prestaties van apparatuur. Gevaarlijke elektrische schokken zijn het gevolg van slechte aarding, valse aarding en/of geen aardlekbeveiliging. Brand wordt voornamelijk veroorzaakt door vlambogen en punten met een hoge weerstand die leiden tot gloeiende verbindingen in de circuitbedrading. En problemen met de prestaties van apparatuur ontstaan door onvoldoende spanning onder belasting, slechte aardingsimpedantie en hoge spanning tussen aarde en nul. Naar schatting is 80% van de problemen met de stroomkwaliteit gerelateerd aan de bovengenoemde problemen met de bedrading.

Productkenmerken

  • Echte RMS
  • Meet het spanningsverlies bij belastingen van 12, 15 en 20 ampère
  • Meet de spanning: Lijn, aarde-naar-nul, piek, frequentie
  • Meet de impedanties van de hete, neutrale en aardedraden
  • Identificeert de juiste bedrading in 3-draads contactdozen
  • Identificeert valse (bootleg) aarding
  • Test GFCIs op correcte werking
  • Test AFCIs op correcte werking (61-165)
  • Controleert op gedeelde nullen die leiden tot ongewenste AFCI-uitschakeling (61-165)
  • Verifieert speciale circuits (met 61-176 adapter)
  • Inclusief verlengsnoer van 30 cm en draagtas

Algemene werking

Het SureTest®-circuittestapparaat heeft slechts enkele seconden nodig om elk stopcontact en circuit onder volledige belasting te testen. Deze testtool controleert verschillende bedradingscondities, waaronder: correcte bedrading, polariteitsomkering en geen aarding volgens UL-1436. Een eenvoudig menu geeft toegang tot metingen van lijnspanning, spanningsverlies onder een volledige belasting, spanning tussen aarde en nul en lijnimpedanties. De aardlekschakelaar (GFCI)-test wordt afzonderlijk uitgevoerd in overeenstemming met UL1436 en onderbreekt de elektrische voeding als er een functionele GFCI aanwezig is.

De SureTest® met AFCI, #61-165, test ook vlamboogbeveiligingsschakelaars (AFCI) om ervoor te zorgen dat de AFCI-onderbrekers die het circuit beschermen correct zijn geïnstalleerd. Deze test onderbreekt de elektrische voeding als er een functionele AFCI aanwezig is. Deze tool controleert ook op een gedeelde nulsituatie die leidt tot ongewenst uitschakelen van de AFCI.

Om de aangegeven nauwkeurigheid bij herhaald gebruik te behouden, moet u 20 seconden wachten tussen de invoegingen om de warmte die tijdens het belastingtesten is opgebouwd voldoende af te voeren.

Waarschuwing
Niet gebruiken op uitgangen van UPS-systemen, lichtdimmers of apparatuur die blokgolven genereert, omdat de analyzer daardoor beschadigd raakt.

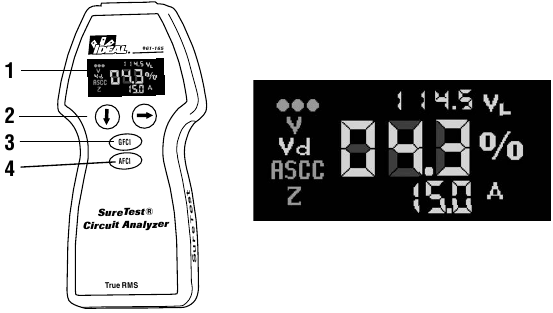

SureTest-circuittestapparaat

SureTest-circuittestapparaat

  1. Menustructuur
  2. Navigatieknoppen
  3. GFCI-testknop
  4. AFCI-testknop

De hoogste prioriteiten van de microprocessor zijn het uitvoeren van live metingen en vervolgens het analyseren van de gegevens. Daarom herkent de microchip af en toe niet dat de knoppen op het toetsenbord snel worden ingedrukt, terwijl hij deze routines uitvoert. Om dit probleem te voorkomen, houdt u de toetsenbordknop elke keer ingedrukt totdat het menu verandert.

De metingen van de SureTest zijn onderverdeeld in vijf hoofdmenu's die aan de linkerkant van het scherm zijn geplaatst: Bedradingsconfiguratie (), Spanning (V), Spanningsverlies (VD), ASCC en Impedantie (Z). Gebruik de pijl-omlaagknop () om naar elk van de hoofdmenu's te navigeren.

Het scherm Bedradingsconfiguratie () geeft de juiste bedrading, omgekeerde polariteit, omdraaiing van heet/aarde en geen aardingscondities aan door de drie ballen in volgorde te zetten. Het label op de achterkant van het product legt de indicaties van de bedradingsvolgorde uit.

Het menu Spanning (V) geeft de True RMS-lijnspanning in realtime weer. Dit hoofdmenu heeft een submenu dat horizontaal aan de onderkant van het scherm is geplaatst en dat de lijnspanning (RMS HN), de spanning tussen aarde en nul (RMS GN), de piekspanning (Peak) en de frequentie (Hz) weergeeft. Gebruik de zijwaartse pijlknop () om door het submenu te navigeren.

Het scherm Spanningsverlies (VD) geeft zowel het percentage spanningsverlies met een belasting van 15 ampère als de resulterende belastingsspanning (VL) dubbel weer. Dit hoofdmenu heeft een submenu dat ook het percentage spanningsverlies en de belastingsspanning met belastingen van 20 ampère en 12 ampère weergeeft. Gebruik de zijwaartse pijlknop () om door het submenu te navigeren.

Het scherm ASCC geeft de Available Short-Circuit Current weer die het vertakkingscircuit via de stroomonderbreker kan leveren tijdens een vastgelopen fout (kortsluiting).

Het hoofdmenu Impedantie (Z) geeft de impedantie in ohm (Ω) van de hete draad weer. Dit hoofdmenu heeft een submenu dat horizontaal aan de onderkant van het scherm is geplaatst en dat ook de impedanties van de neutrale (N) en aardedraad (G) weergeeft. Gebruik de zijwaartse pijlknop () om door het submenu te navigeren.

waarschuwing dat het testen van de aardingsimpedantie een GFCI-beveiligd circuit activeert.

GFCI-testknop

Als u op deze knop drukt, wordt het GFCI-hoofdmenu weergegeven. In dit menu kunnen twee tests worden uitgevoerd: GFCI en EPD. De GFCI test Ground Fault Circuit Interrupting-apparaten door 6-9 mA van heet naar aarde te laten lopen per UL-1436. De EPD test de stroomonderbrekers met een Equipment Protective Device-functie die de stroomonderbreker activeert als er een aardfout van meer dan 30 mA wordt gedetecteerd. Druk op de zijwaartse pijlknop () om tussen deze twee tests te navigeren. Zodra de gewenste test is gemarkeerd, drukt u op de GFCI-testknop op het toetsenbord om de test te activeren.

AFCI-testknop

Als u op deze knop drukt, wordt het AFCI-hoofdmenu weergegeven. In dit menu kunnen twee tests worden uitgevoerd: AFCI en NEUT. De AFCI test Arc Fault Circuit Interrupting-apparaten door een kortstondige boog van 106-141 ampère tussen de hete en neutrale draden te creëren per UL1436. De NEUT test op een gedeelde Neutral of een valselijk geaarde nuldraad, waardoor AFCI-stroomonderbrekers onnodig worden geactiveerd bij normale belastingen. Deze test past 300 mA toe tussen heet en nul om ervoor te zorgen dat de AFCI-stroomonderbreker niet wordt geactiveerd.

Testprocedure

Bedradingsverificatie

Direct nadat de SureTest in een stopcontact is gestoken, geeft hij het IDEAL-logo weer terwijl hij een reeks tests uitvoert. Het eerste testresultaat dat wordt weergegeven, is de bedradingsconditie.
De SureTest controleert de volgende condities en geeft het testresultaat weer op het scherm.

Bedradingsconditie

Correcte bedrading
Geen aarde
Polariteitsomkering
Open/Hete nul
Valse aarde

Weergave-indicatie

Als de bedradingsconditie anders is dan normaal, is de SureTest beperkt in de metingen die kunnen worden uitgevoerd. Als er geen aardingsconditie is, zijn alleen de lijnspannings- en spanningsverliesmetingen beschikbaar. In een hete/aarde-omkering, open nul of open hete conditie heeft de unit geen stroom, dus het scherm is leeg.
Testprocedure - Weergave-indicatie

waarschuwing Opmerkingen:

  1. Detecteert geen twee hete draden in een circuit.
  2. Detecteert geen combinatie van defecten.
  3. Detecteert geen omkering van geaarde en aardgeleiders.

Valse aardingsindicatie

NEC artikel 250-23(a) staat alleen een nul-naar-aarde-verbinding toe in het hoofdpanel. De SureTest suggereert alle onjuiste nul-naar-aarde-verbindingen binnen 4,5-6 meter stroomopwaarts (in de richting van het paneel) van de tester. Als deze verbinding onjuist in het vertakkingscircuit wordt gemaakt via een bootleg-aarde via een jumperdraad bij het stopcontact of onbedoeld contact van de aardedraad met de nulaansluiting, geeft de SureTest een valse aardingsconditie aan. Houd er rekening mee dat als de SureTest zich binnen 4,5-6 meter van het hoofdpanel bevindt, de unit een valse aardingsconditie aangeeft op een correct bedraad circuit vanwege de nabijheid van de juiste aarde-nul-verbinding in het hoofdpanel.

Spanningsmetingen

De lijnspanningsmeting moet 120 VAC +/-10% schommeling bij 60 Hz zijn. De piekspanning moet 1,414 keer de rms-lijnspanningswaarde zijn voor een zuivere sinusgolfvorm. De spanning tussen aarde en nul moet minder dan 2 VAC zijn. In een enkelfasig circuit duidt een hogere spanning tussen aarde en nul op een overmatig stroomlek tussen de nul- en aardedraden. In een 3-fasencircuit met een gedeelde nul kan een hoge spanning tussen aarde en nul duiden op een onevenwichtige belasting tussen de drie fasen of harmonische vervorming op de gedeelde nul. Overmatige spanning tussen aarde en nul kan leiden tot inconsistente of intermitterende prestaties van de apparatuur.

Tips voor het oplossen van problemen met spanning

Waarschuwing
Overschrijd de maximale spanningswaarde van het apparaat van 250VAC niet.

Meting Verwacht resultaat Probleem Mogelijke oorzaken Mogelijke oplossingen
Lijnspanning 120VAC 220VAC 108-132VAC 198-242VAC Hoog/laag Te veel belasting op het circuit. Verdeel de belasting over het circuit.
Hoge weerstand binnen het circuit of bij het paneel. Zoek de hoge weerstand/apparaat en repareer/vervang deze.
Voedingsspanning te hoog/laag. Raadpleeg het energiebedrijf.
Nul-aarde
Spanning
<2VAC Spanning Hoge G-N >2VAC Stroom die van nul naar aarde lekt. Identificeer de bron van lekkage: meerdere verbindingspunten, apparatuur of apparaten.
Ongebalanceerd 3-fasen systeem. Controleer de belastingbalans en herverdeel de belasting.
Triplen harmonischen die terugkeren op nul in een 3-fasen systeem. Overdimensionering van nul naar impedantie. Verminder het harmonische effect via een filter of andere methoden.
Piekspanning
120VAC 220VAC
153-185VAC 280-342VAC Hoge/lage piekspanning Voedingsspanning te hoog/laag. Raadpleeg het energiebedrijf.
Hoge piekbelastingen op de lijn veroorzaakt door elektronische apparatuur op de lijn. Evalueer het aantal elektronische apparaten op het circuit en herverdeel indien nodig.
Frequentie 60HZ Hoge/lage frequentie Voedingsfrequentie te hoog/laag. Raadpleeg het energiebedrijf.

Spanningsval (VD) metingen

De SureTest meet de lijnspanning, past een belasting toe op het circuit, meet de belaste spanning en berekent vervolgens de spanningsval. De resultaten worden weergegeven voor belastingen van 12A, 15A en 20A. De National Electrical Code beveelt 5% aan als de maximale spanningsval voor vertakkingscircuits voor redelijke efficiëntie (NEC artikel 210-19. FPN 4). En de spanning onder belasting (VL) mag niet onder de 108VAC zakken voor een betrouwbare werking van de apparatuur.

Een goed vertakkingscircuit zou moeten beginnen met minder dan 5% spanningsval bij het verste stopcontact van het paneel aan het einde van de kabel. Vervolgens moet elk stopcontact dat in volgorde richting het paneel wordt getest, een gestage afname van de spanningsval vertonen. Als de spanningsval hoger is dan 5% en niet merkbaar afneemt naarmate u dichter bij het eerste apparaat op het circuit komt, bevindt het probleem zich tussen het eerste apparaat en het paneel. Controleer visueel de aansluitingen bij het eerste apparaat, de bedrading tussen het apparaat en het paneel, en de stroomonderbrekerverbindingen. Punten met een hoge weerstand kunnen meestal worden geïdentificeerd als hotspots met behulp van een infraroodthermometer of door de spanning over de stroomonderbreker te meten. Als de spanningsval meer dan 5% bedraagt, maar merkbaar afneemt naarmate u dichter bij het paneel komt, kan het circuit te dunne draad, een te lange kabel of te veel stroom op het circuit hebben. Controleer de draad om er zeker van te zijn dat deze volgens de code is gedimensioneerd en meet de stroom op het vertakkingscircuit. Als een spanningsvalmeting aanzienlijk verandert van het ene stopcontact naar het andere, dan is het probleem een punt met een hoge impedantie bij of tussen twee stopcontacten. Het bevindt zich meestal op een aansluitpunt, zoals een slechte las of losse draadverbinding, maar het kan ook een slecht stopcontact zijn.

Tips voor het oplossen van problemen met spanningsval

Meting Verwacht resultaat Probleem Mogelijke oorzaken Mogelijke oplossingen
Spanningsval <5% Hoge spanning
Val
Te veel belasting op het circuit. Verdeel de belasting over het circuit.
Ondermaatse draad voor de lengte van de kabel. Controleer de codevoorschriften en vervang de bedrading indien nodig.
Hoge weerstand binnen het circuit of bij het paneel. Zoek de hoge weerstand/apparaat en repareer/vervang deze.

ASCC-meting

De SureTest berekent de Available Short-Circuit Current (ASCC) die het vertakkingscircuit kan leveren via de stroomonderbreker tijdens een boutfout (kortsluiting).

De ASCC wordt berekend door de lijnspanning te delen door de lijnimpedantie van het circuit (heet + nul). Door op de zijwaartse pijl te drukken () wordt het worstcasescenario weergegeven waarbij alle drie de geleiders (heet, nul, aarde) met elkaar zijn kortgesloten -- de nul en aarde zorgen voor een lagere impedantie via een parallel retourpad. Merk op dat deze tweede test een aardlekschakelaar zal activeren. Zie de volgende vergelijkingen voor verduidelijking.

ASCC1 = Lijnspanning (VHN)/ (Heet Ω + Nul Ω)

ASCC2 = Lijnspanning (VHN)/ (Heet Ω + 1/(1/Nul Ω + 1/ Aarde Ω)

Impedantie (Z) metingen

Als de spanningsvalmeting hoger is dan 5%, analyseer dan de hete en nulleiderimpedanties. Als de ene aanzienlijk hoger is dan de andere, dan is het probleem met de geleider met de veel hogere impedantie. Controleer vervolgens alle verbindingen op die geleider terug naar het paneel. Als beide impedanties hoog lijken, kan de oorzaak een ondermaatse draad zijn voor de lengte van de kabel, een slecht apparaat of slechte verbindingen bij de snoeren, apparaten of het paneel.

De gemeten aardimpedantie moet als vuistregel minder dan 1 ohm zijn om ervoor te zorgen dat de foutstroom een voldoende pad terug naar het paneel heeft. IEEE stelt dat de aardimpedantie minder dan 0,25 ohm moet zijn om ervoor te zorgen dat de aardgeleider veilig alle foutstroom kan terugvoeren die apparatuur op het circuit kan beschadigen. Overspanningsbeveiligingssystemen vereisen een goede aarding om apparatuur voldoende te beschermen tegen transiënte overspanningen. Merk op dat een kleine hoeveelheid stroom op de aardgeleider wordt toegepast om de impedantie nauwkeurig te meten. Door de inherente aard van deze test zal een door een aardlekschakelaar beschermd circuit worden geactiveerd, tenzij het apparaat tijdelijk uit het circuit wordt verwijderd.

Tips voor het oplossen van problemen - Impedanties

Meting Verwacht resultaat Probleem Mogelijke oorzaken Mogelijke oplossingen
Hete en nulleider
Impedantie
<0.048Ω/voet 14 AWG draad Hoge geleider
impedantie
Te veel belasting op het vertakkingscircuit. Verdeel de belasting over het circuit.
<0.03Ω/ voet 12 AWG draad Ondermaatse draad voor de lengte van de kabel. Controleer de codevoorschriften en vervang de bedrading indien nodig.
<0.01Ω/ voet of 10 AWG draad Hoge weerstand binnen het circuit of bij het paneel. Zoek de hoge weerstand/apparaat en repareer/vervang deze.
Aarding
Impedantie
< 1 Ω om mensen te beschermen Hoge aarding
impedantie
Ondermaatse draad voor de lengte van de kabel. Controleer de codevoorschriften en vervang de bedrading indien nodig.
<0.25Ω om apparatuur te beschermen Hoge weerstand binnen het circuit of bij het paneel. Zoek de hoge weerstand/apparaat en repareer/vervang deze.

GFCI-testen

Om het GFCI-apparaat te testen, creëert de SureTest® een onbalans tussen de hete en nulleider door een kleine hoeveelheid stroom van heet naar aarde te lekken met behulp van een vaste weerstand. De teststroom die door de SureTest® wordt toegepast, mag niet minder dan 6 mA of meer dan 9 mA zijn volgens UL-1436. Een functionele GFCI zou de onbalans moeten detecteren en de stroom moeten onderbreken. De SureTest geeft de werkelijke teststroom in milliampère en de uitschakeltijd in milliseconden weer.

Om een GFCI-test uit te voeren, drukt u op de GFCI button (knop) om het GFCI-hoofdmenu te openen. Het GFCI symbol (symbool) op het display moet worden gemarkeerd als de standaardtest. Als EPD oplicht, gebruikt u de side arrow (zijwaartse pijl) () om het GFCI symbol (symbool) te markeren. Druk vervolgens op de GFCI button (knop) om de test te activeren. De werkelijke stroom die naar aarde wordt gelekt, wordt weergegeven. De TEST icon (icoon) en hourglass symbol (zandlopersymbool) verschijnen op het display om de gebruiker te laten weten dat de GFCI-test wordt uitgevoerd. Het GFCI apparaat moet binnen de door UL vastgestelde richtlijn worden geactiveerd, waardoor het display leegloopt door het verlies van stroom. Wanneer het GFCI apparaat wordt gereset, geeft het apparaat de werkelijke uitschakeltijd weer die de GFCI nodig had om te reageren op de stroomonbalans en het circuit te openen. Door op de down arrow button (pijl-omlaagknop) () te drukken, keert u terug naar de bedradingsverificatiemodus. Als de GFCI niet wordt geactiveerd, beëindigt de SureTest de test na 6,5 seconden. Verder onderzoek moet uitwijzen of de GFCI-schakeling defect is, de GFCI verkeerd is geïnstalleerd of dat het circuit wordt beschermd door een GFCI apparaat.

UL-richtlijn voor uitschakeltijd:

Waar:
T = seconden (s)
I = milliampère (mA)

waarschuwing Opmerkingen:

  1. Om een GFCI in een 2-draads systeem (geen aarde) te testen, moet de #61-175 ground continuity adapter (aardingsadapter) worden gebruikt. Sluit de krokodillenklem op de adapter aan op een aardingsbron, zoals een metalen water- of gasleiding.
  2. Alle apparaten of apparatuur op het aardingscircuit dat wordt getest, moeten worden losgekoppeld om onjuiste metingen te voorkomen.

Naast het uitvoeren van een GFCI-test voor het evalueren van persoonlijke bescherming tegen schokgevaren, kan de SureTest ook tests uitvoeren om de bescherming van apparatuur tegen aardfouten van meer dan 30 mA te garanderen. De werkwijze is dezelfde als de GFCI-test die in de eerste alinea hierboven is beschreven, maar maakt gebruik van een andere weerstand om een lekstroom van 30 mA van heet naar aarde te creëren. Om een EPD test uit te voeren op een Equipment Protective Device (apparatuurbeveiligingsapparaat), drukt u op de GFCI button (knop) om het GFCI-hoofdmenu te openen. Het GFCI symbol (symbool) op het display moet worden gemarkeerd als de standaardtest. Druk op de side arrow (zijwaartse pijl) () button (knop) om het EPD symbol (symbool) te markeren. Druk vervolgens op de GFCI button (knop) om de test te activeren. De werkelijke stroom die naar aarde wordt gelekt, wordt weergegeven. De TEST icon (icoon) en hourglass symbol (zandlopersymbool) verschijnen op het display om de gebruiker te laten weten dat de EPD test wordt uitgevoerd. De EPD moet worden geactiveerd, waardoor het display leegloopt door het verlies van stroom. Wanneer de EPD wordt gereset en de stroom wordt hersteld, geeft het apparaat de werkelijke uitschakeltijd weer die de EPD nodig had om te reageren op de stroomonbalans en het circuit te openen. Door op de down arrow button (pijl-omlaagknop) te drukken () keert u terug naar de bedradingsverificatiemodus. Als de EPD niet wordt geactiveerd, beëindigt de SureTest de test na 6,5 seconden. Verder onderzoek moet uitwijzen of de EPD-schakeling defect is, de EPD verkeerd is geïnstalleerd of dat het circuit wordt beschermd door een EPD.

Tips voor probleemoplossing - GFCI-testen

Meting Verwacht resultaat Probleem Mogelijke oorzaken Mogelijke oplossingen
GFCI-test GFCI schakelt binnen schakeltijd uit GFCI schakelt niet binnen de juiste schakeltijd uit. GFCI is mogelijk onjuist geïnstalleerd. Controleer de bedrading op correcte installatie in overeenstemming met de instructies van de fabrikant en de NEC.
GFCI schakelt niet uit. GFCI kan defect zijn. Controleer de bedrading en aarding. Vervang indien nodig de GFCI.

AFCI-testen (alleen #61-165)

De SureTest® met AFCI past 8-12 stroompulsen toe in minder dan een halve seconde over heet naar neutraal, waarbij elke puls niet langer dan 8,3 ms duurt en een amplitude heeft van 106141 ampère in overeenstemming met UL1436. Een functionele AFCI-schakelaar zou deze stroompulsen moeten herkennen als een gevaarlijke boog en de stroom naar het circuit moeten onderbreken. Om de stroom te herstellen, reset u de schakelaar op het paneel.

Volg de volgende stappen om de AFCI correct te testen:

  1. Raadpleeg de installatie-instructies van de AFCI-fabrikant om te bepalen of de AFCI is geïnstalleerd in overeenstemming met de specificaties van de fabrikant.
  2. Sluit de SureTest aan en controleer of de contactdoos en alle op afstand aangesloten contactdozen op het vertakkingscircuit correct zijn bedraad. Ga vervolgens naar het paneel en bedien de testknop op de AFCI die in het circuit is geïnstalleerd. De AFCI moet uitschakelen. Als dit niet het geval is, gebruik het circuit dan niet - raadpleeg een elektricien. Als de AFCI wel uitschakelt, reset u de AFCI.
  3. Ga terug naar de tester en druk op de AFCI button (knop) op de tester om het hoofdmenu van de AFCI te openen. Het AFCI-symbool op het display moet als de standaardtest zijn gemarkeerd. Als NEUT oplicht, gebruik dan de zijpijl () om het AFCI-symbool te markeren. Druk vervolgens op de AFCI button (knop) om de test te activeren. Het TEST-pictogram en het bliksemschichtsymbool lichten fel op het display op om de gebruiker te laten weten dat de AFCI-test wordt uitgevoerd. Het AFCI-apparaat moet uitschakelen, waardoor het display leeg raakt door het stroomverlies. Als de AFCI niet uitschakelt, verliest de SureTest® geen stroom en toont het display een zwak verlichte bliksemschicht. Deze niet-uitschakelende toestand suggereert:
    1. Een bedradingsprobleem met een volledig bruikbare AFCI, of
    2. Correcte bedrading met een defecte AFCI.
      Raadpleeg een elektricien om de staat van de bedrading en AFCI te controleren.
  4. waarschuwing
    AFCIs herkennen kenmerken die uniek zijn voor vlambogen, en AFCI-testers produceren kenmerken die sommige vormen van vlambogen nabootsen. Hierdoor kan de tester een valse indicatie geven dat de AFCI niet goed functioneert. Als dit gebeurt, controleer dan de werking van de AFCI opnieuw met behulp van de test- en resetknoppen. De testknopfunctie van de AFCI moet een goede werking aantonen.

waarschuwing Opmerking: Het AFCI-circuit wordt beschermd door een thermische sensor om een lange levensduur te garanderen. Als er een thermometerpictogram op het display verschijnt tijdens herhaalde AFCI-testen, vertraagt de sensor verdere tests totdat het circuit is afgekoeld. Op dat moment wordt het testen automatisch voortgezet.

Gedeelde neutraaltest (alleen #61-165)

AFCI-schakelaars zijn gevoelig voor hinderlijk uitschakelen wanneer ze zijn bedraad met een gedeelde nul of wanneer de nuldraad per ongeluk is geaard vóór het paneel. Het uitschakelen van de AFCI treedt op omdat deze een onevenwichtigheid detecteert tussen de stroom die uit de hete draad gaat en de stroom die terugkeert via de nul. Een gedeelde nul tussen twee hete draden creëert deze onevenwichtigheid. Zie de onderstaande afbeelding om te zien hoe deze onevenwichtigheid kan optreden.

De SureTest kan op deze omstandigheden testen door een kleine belasting van 300mA tussen heet en neutraal toe te passen om een normale belasting te simuleren en ervoor te zorgen dat de AFCI-schakelaar niet uitschakelt. Om een gedeelde nul-test uit te voeren, drukt u op de AFCI button (knop) om het hoofdmenu van de AFCI te openen. Druk op de zijpijl () om het NEUT-symbool te markeren. Druk vervolgens op de AFCI button (knop) om de test te activeren. Het TEST-pictogram licht fel op terwijl de test wordt uitgevoerd. De AFCI-schakelaar mag niet uitschakelen. Als de schakelaar wel uitschakelt, is een gedeelde nul de waarschijnlijke oorzaak.

Afbeelding:
SureTest gedeelde neutraaltest met 300mA belasting
Gedeelde neutraaltest (alleen #61-165)

Tips voor probleemoplossing - AFCI-testen en gedeelde neutraaltest

Meting Verwacht resultaat Probleem Mogelijke oorzaken Mogelijke oplossingen
AFCI-test AFCI schakelt uit AFCI schakelt
niet uit.
AFCI onjuist geïnstalleerd. Controleer de bedrading en sluit het apparaat opnieuw aan volgens de instructies van de fabrikant.
AFCI defect. Vervang de AFCI.
Hoge bron van lijnimpedantie of weerstand. Controleer op hoog spanningsverlies.
Gedeelde neutraaltest AFCI schakelt niet uit AFCI schakelt uit. Er is een gedeelde nul. Sluit het circuit opnieuw aan volgens de instructies van de AFCI-fabrikant.

Optionele accessoires

#61-183 Alligator Clip Adapter
Met deze adapter kan de SureTest niet-stopcontact gebaseerde circuits analyseren op veiligheid en prestaties van het vertakkingscircuit. Sluit eenvoudigweg de alligatorclipadapter aan op de IEC-aansluiting aan de voorkant van de SureTest. Sluit vervolgens de hete (zwarte), neutrale (witte) en aardings (groene) alligatorclips correct aan op het circuit. Correcte testresultaten zijn afhankelijk van het maken van goede verbindingen met de alligatorclips op het circuit.

waarschuwing
De SureTest is alleen ontworpen voor 120/240VAC-circuits. Overschrijd de nominale waarde van de SureTest niet met deze adapter.

Met deze adapter kan de bediener ook de SureTest (alleen #61-165) gebruiken om de AFCI-beveiliging te verifiëren op niet-stopcontact gebaseerde circuits in slaapkamers, zoals op circuits die worden gebruikt voor verlichting, plafondventilatoren en rookmelders.

#61-175 Aardingscontinuïteitsadapter
Met deze adapter kan de bediener verifiëren of een kast of apparatuurchassis correct is verbonden met de systeemgrond. Door de SureTest op de aardingscontinuïteitsadapter aan te sluiten, wordt de SureTest geïsoleerd van de elektrische aarde. Als de apparatuur correct is geaard, moet het aansluiten van de alligatorclip van de aardingscontinuïteitsadapter op de kast of het apparatuurchassis een pad naar de aarde bieden, en bijgevolg een normale bedradingstoestand op de SureTest.
Nadat de aardingscontinuïteitsadapter is aangesloten, kan de SureTest worden gebruikt om de aardingsimpedantie van de kast of het apparatuurchassis terug naar het paneel te meten. Zie het gedeelte over Lijnimpedantiemetingen voor testinstructies voor aardingsimpedantie.
Deze adapter kan ook worden gebruikt om GFCI-contactdozen op 2-draads circuits te testen. Sluit de alligatorclip op de adapter aan op een aarde, zoals een metalen water- of gasleiding, voordat u de GFCI test.

#61-176 Geïsoleerde aardingsadapter
Met deze adapter kan de bediener verifiëren of een contactdoos volledig is geïsoleerd van de systeemgrond die is verbonden met andere apparaten op het vertakkingscircuit. Test de aardingsimpedantie van de contactdoos en noteer de ohm-waarde. (Zie het gedeelte over lijnen
Impedantie testen voor details over het verkrijgen van de aardingsimpedantiewaarde). Verwijder de SureTest en sluit deze aan op de geïsoleerde aardingsadapter. Bevestig de alligatorclip aan de middelste contactdoosschroef of metalen aansluitdoos en plaats de SureTest terug in de contactdoos en noteer de ohm-waarde.
De geïsoleerde aardingsadapter creëert een parallel pad naar de aarde, wat resulteert in een lagere aardingsimpedantie met de adapter versus met de contactdoos met de geïsoleerde aarde. Als de twee metingen hetzelfde zijn, heeft de contactdoos geen geïsoleerde aarde. Als de meting met de geïsoleerde aardingsadapter lager is, heeft de contactdoos een geïsoleerde aarde.

Onderhoud

Reinig de behuizing met een vochtige doek en een mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.

Algemene specificaties

Kenmerken Beschrijving
Display 128 x 64 OLED met achtergrondverlichting
Display-update voor Volt Minder dan 2,5 keer per seconde.
Overbelastingsindicatie op alle functies Display "OL"
Bedrijfsomgeving, relatieve vochtigheid 32°F tot 122°F (0°C tot 50°C) bij <80% RH
Opslagomgeving: 32°F tot 122°F (0°C tot 50°C) bij <80% RH
Constructie behuizing: ABS UL 94V/0/5VA-geclassificeerd
Hoogte: 6561,7 ft (2000 m)
Afmetingen: 6,4" (L) x 3" (B) x 1,4" (D) 162 mm (L) x 76 mm (B) x 36 mm (D)
Gewicht: 9,4 oz (267 g)
Veiligheid: UL61010B-1, Cat III-300V
UL-1436 voor AFCI, GFCI en stopcontact
Accessoires: Inclusief 1' stekkeradapter, draagtas, handleiding. Optionele alligatorclipadapter beschikbaar.


Dubbele isolatie
Instrument is geëvalueerd en voldoet aan isolatiecategorie III (overspanningscategorie III). Vervuilingsgraad 2 in overeenstemming met IEC-644. Gebruik binnenshuis.

Meetspecificaties

Alle specificaties zijn bij 23°C ± 5°C bij minder dan 80% relatieve vochtigheid.
De nauwkeurigheid wordt weergegeven als ± ([% van bereik] + [tellingen]).
AC-omzetter is true rms sensing.

Meting Bereiken Resolutie Nauwkeurigheid
Netspanning 85.0 - 250.0 VAC 0.1V 1.0% ±.2V
Pieknetspanning 121.0 - 354.0 VAC 0.1V 1.0% ±.2V
Frequentie 45.0 - 65.0 Hz 0.1Hz 1.0% ±.2Hz
% Spanningsval 0.1% - 99.9% 0.1% 2.5% ±.2%
Spanning belast 10.0 - 250.0 VAC 0.1V 2.5% ±.2V
Nul-Aarde V 0.0 - 10.0 VAC 0.1V 2.5% ±.2V
Impedantie - Hete Nul, & Aarde 0.00 Ω - 3.00 Ω > 3 Ω 0.01Ω 2.5% ±.02Ω
Niet gespecificeerd.
GFCI Uitschakeltijd 1mS tot 6.500S teller. 1 mS 1.0% ± 2mS
GFCI Uitschakelstroom 6.0 - 9.0 mA 0.1 mA 1.0% ±.2mA
EPD Uitschakelstroom 30.0 - 37.0 mA 0.1 mA 1.0% ±.2mA
