Optimum OP-SBSW, OP-SBST - Handleiding tijdschakelaar
De timer instellen
Draai de wijzerplaat niet tegen de klok in, omdat dit het mechanisme beschadigt.

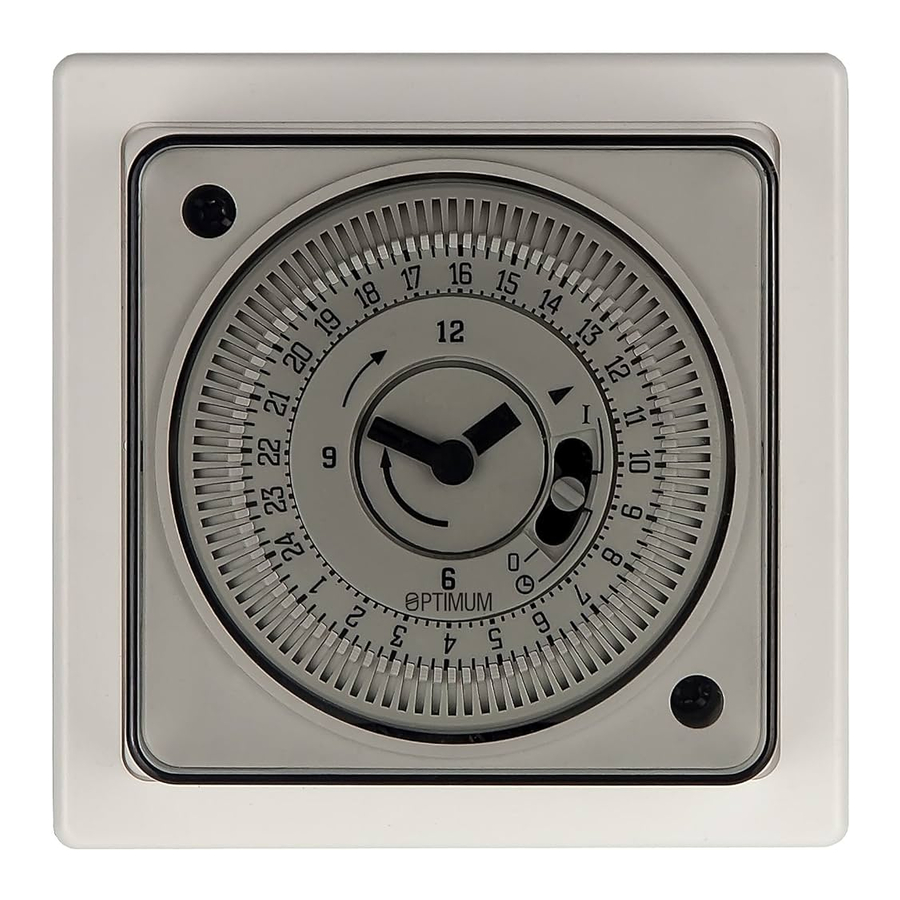

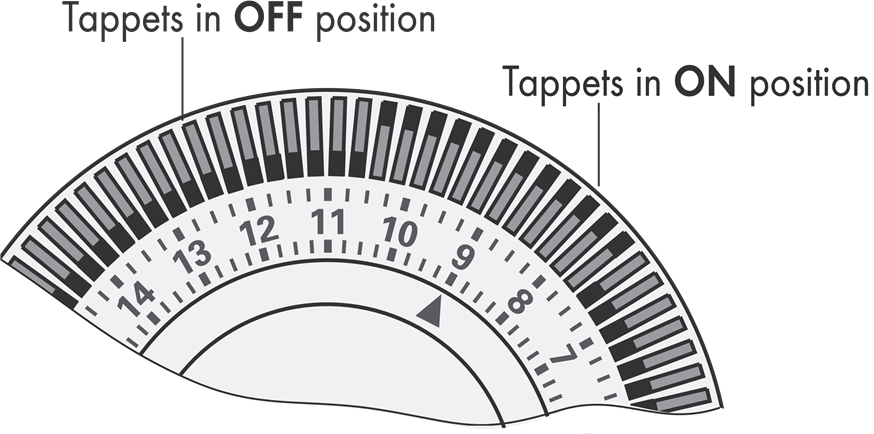

Draai de minutenwijzer met de klok mee totdat de pijlpunt op de wijzerplaat overeenkomt met de juiste tijd op de buitenste wijzerplaat—zie Afb. 1.
De wijzerplaat toont de 24-uursklok. Let op: 9 = 9:00 uur, 21 = 21:00 uur. Bij het instellen van de 7-daagse versie, de juiste tijd op de buitenste wijzerplaat uitlijnen binnen de huidige dagsector van de wijzerplaat. Let op: op de SBSW-zevendagentimer staan de weekdagen in afkortingen van drie talen rond de rand van de wijzerplaat gedrukt.
Om AAN / UIT-tijden in te stellen, verplaatst u alle nokken tussen
Afbeelding 1.
AAN en UIT-tijden vereist aan de buitenrand van de wijzerplaat. Zie Afb. 1.— om AAN in te stellen op 7:30 uur en UIT op 10:30 uur, verplaatst u alle nokken naar de buitenste positie tussen 07:30 en 10:30 uur op de wijzerplaat. Stel eventuele andere AAN/UIT-tijden op dezelfde manier in.
Handmatige override
Er is een handmatige keuzeschakelaar met drie standen ingebouwd in de wijzerplaat. Zie Afb. 2.
Afbeelding 2.
Positie 1 'I' = AAN
Positie 2
= AUTO
Positie 3 '0' = UIT

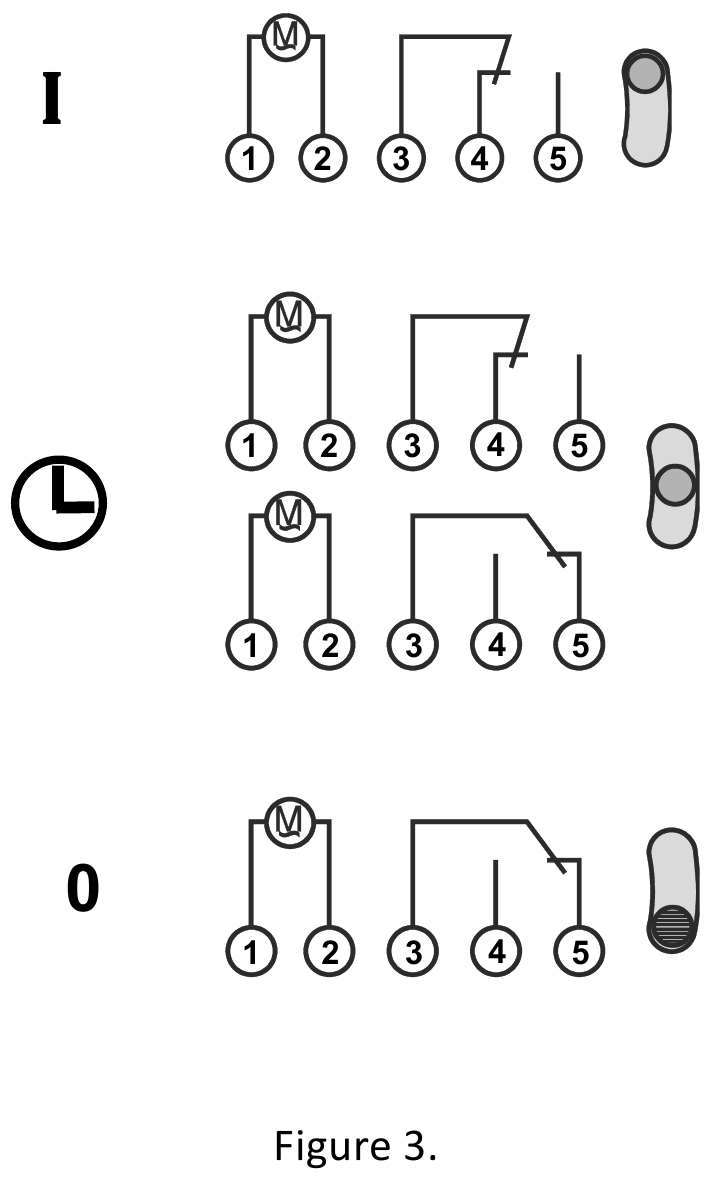

De timer heeft een omschakelaar. Zie Afb. 3. Daarom, wanneer in gebruik als een algemene timer, functioneert de handmatige schakelaar als volgt:
In positie 1 is terminal 2-uitgang AAN
In positie 2 schakelt de uitgang tussen terminals 1 & 2, zoals bepaald door nokposities.
In positie 3 is terminal 1-uitgang AAN.
Installatiehandleiding
De installatie moet worden uitgevoerd in overeenstemming met de huidige editie van de I.E.E. bedradingsvoorschriften. Het wordt aanbevolen dat de installatie alleen wordt uitgevoerd door een gekwalificeerde elektricien.
Installatieprocedure
Schakel de stroomtoevoer naar de contactdoos uit.

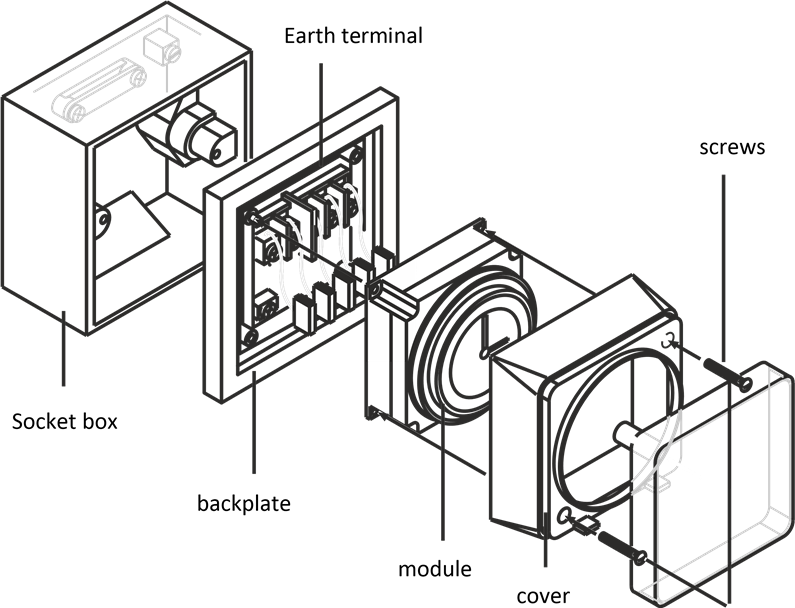

Draai de twee schroeven (A) los die de behuizing en de tijdschakelaar aan de achterplaat bevestigen - zie Afb. 4 montageschema.
Verwijder de afdekking en trek de module voorzichtig uit de achterplaat. Oefen geen onnodige druk uit op de vaste blauwe draden en grijp er niet in.
Bevestig de achterplaat aan de contactdoos.
Sluit de bedrading aan in overeenstemming met het bedradingsschema. Combineer geen massieve en meeraderige geleiders in dezelfde klem. Gebruik bij het aansluiten van meeraderige geleiders de meegeleverde adereindhulzen. Aandraaimoment aanbevolen schroefklem 0,75 Nm.
Plaats de afdekking over de module en zet deze weer in elkaar op de achterplaat. Zorg ervoor dat de vaste blauwe draden netjes zijn opgeborgen zonder te worden bekneld.
Plaats de twee schroeven terug en draai ze vast (A) Schakel de netspanning in.
Afbeelding 4.

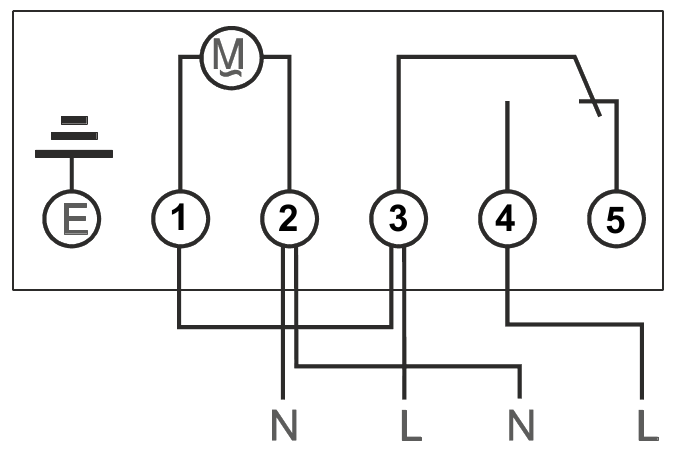

Bedradingsschema - netschakeling. De verbinding tussen 3 en 5 moet door de installateur worden aangebracht

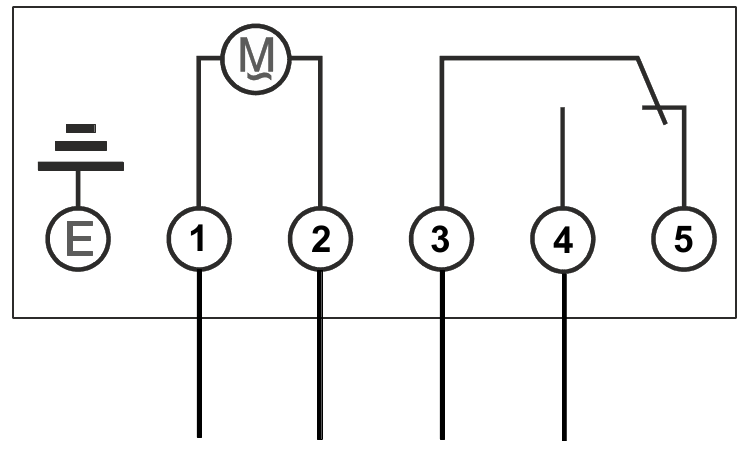

Bedradingsschema - potentiaalvrij schakelen. Het bovenstaande schema toont de bedrading voor een potentiaalvrije belasting.
Sluit voor laagspanningsschakeling 230v L & N aan op respectievelijk 5 & 4 en schakel het circuit naar 3 & 2.
Specificatie
Motor: 220-240V AC 50Hz
Temperatuurbereik T55
Schakelaartype: omschakeling
Waarde: 16A resistief / 8A inductief
Niet geschikt voor direct schakelen van verlichtingstypes: Fluorescent, HID, SON, LED
Gebruik een contactor voor ontladingslampen
Geschikt voor montage op een inbouw- of opbouwdoos. Alleen voor vaste bedrading.
Klasse II-regeling / Beschermingsklasse IP20
Voldoet aan de Europese norm
EN 60730-1: 2011
Automatische elektrische bedieningselementen voor huishoudelijk en soortgelijk gebruik, en Europese richtlijnen: LVD; EMC; RoHS
www.tfc-group.co.uk
TFC Group LLP Tonbridge TN9 1TB
