Optimum ECONOMY 7 - OP-ECOSAVE Multi Tariff Timer Manual

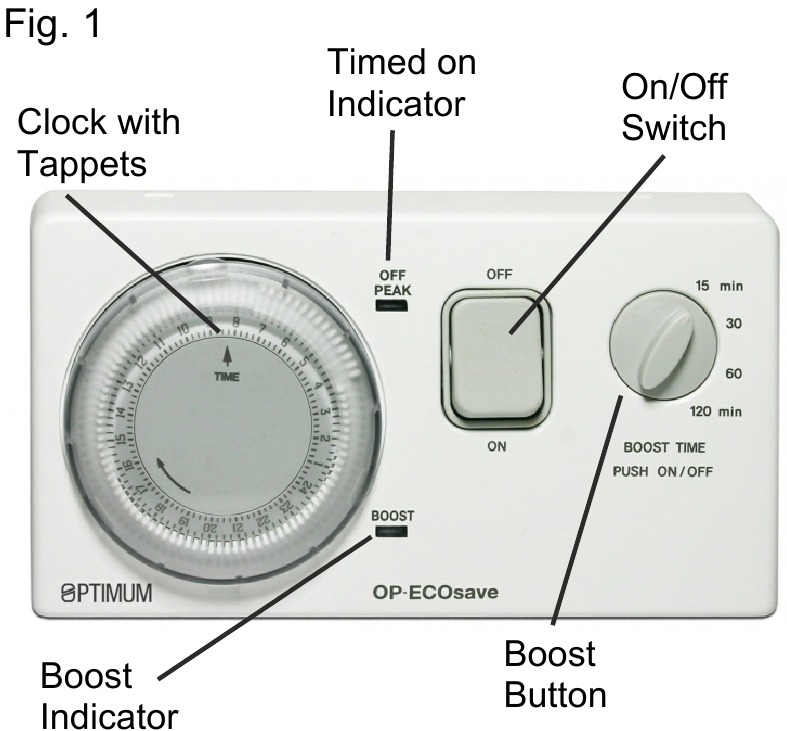

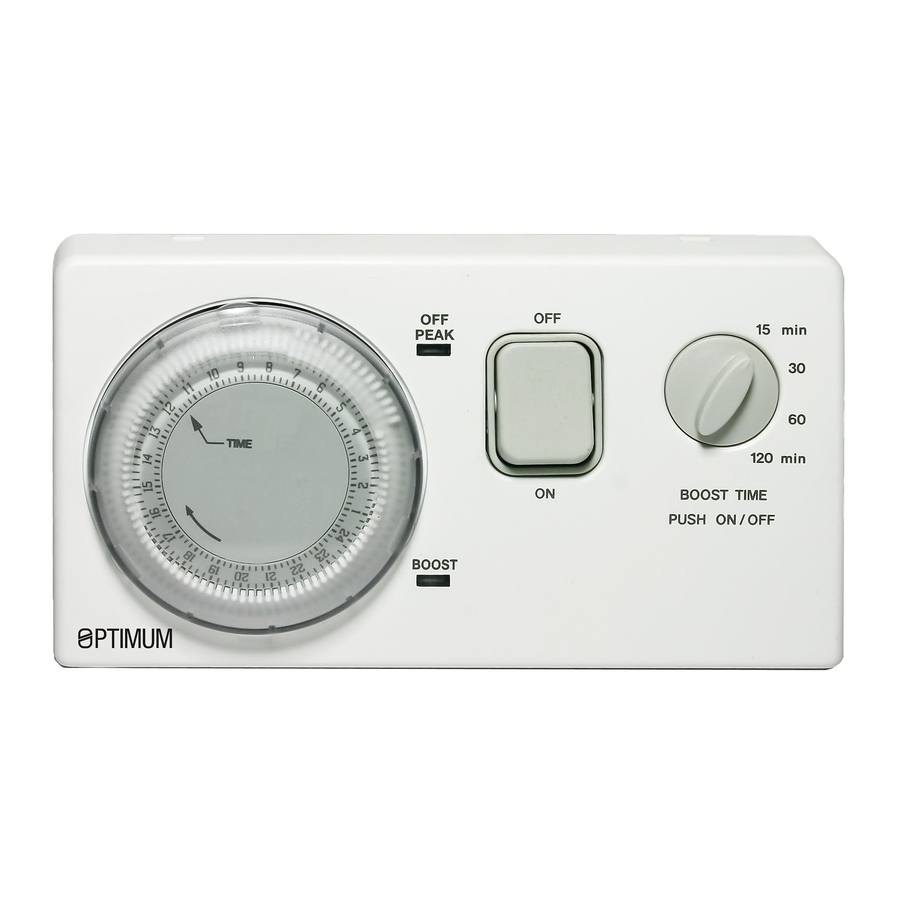

Productoverzicht

HEATERCONTROLLER IN ÉÉN OOGOPSLAG

Bedieningselementen

TIMED ON INDICATOR

De indicator licht op wanneer de 'TIMED ON'-uitgang actief is.

BOOST INDICATOR

De indicator licht op als de 'BOOST SWITCH' wordt gebruikt.

AAN/UIT-SCHAKELAAR STAAT IN DE 'UIT-STAND'

De instellingen van de tijdsperiode 'TIMED ON' en 'BOOST' worden niet geactiveerd, de klok loopt wel, maar de verwarming is losgekoppeld.

SCHAKELAAR STAAT IN DE 'AAN-STAND'

De instellingen van de tijdsperiode 'TIMED ON' en 'BOOST' worden geactiveerd en het water wordt verwarmd tijdens de tijdsperiode 'TIMED ON'.

Boost-functie

BOOST-KNOP

1. Deze knop is alleen nodig als u overdag tijdens de 'PEAK'-tijd extra warm water nodig hebt.
2. Kies uw boost-tijd (instelbaar tussen 15 en 120 minuten). Druk één keer op de 'BOOST BUTTON' om in te schakelen.
3. Als u de boost-functie wilt onderbreken voordat de boost-tijd is verstreken: druk nogmaals op de 'BOOST BUTTON'.

DE 'TIMED ON'-PERIODE WIJZIGEN

Om de tijd-aan-periode in te stellen, verplaatst u de nokken voor de 'TIMED ON'-tijdsperiode naar de buitenste positie van de draaiknop. De minimale schakeltijd is 15 minuten.

De klok instellen

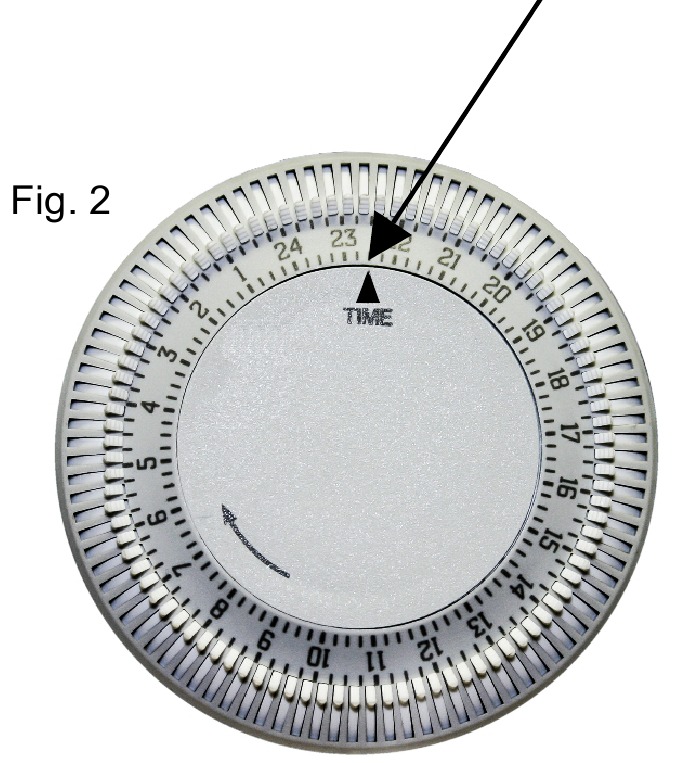

DE TIJD VAN DE DAG INSTELLEN

Draai de draaiknop in de richting van de pijl (met de klok mee) totdat de juiste tijd van de dag exact tegenover de ingestelde tijdmarkering op de wijzerplaat staat (24-uurs klok).

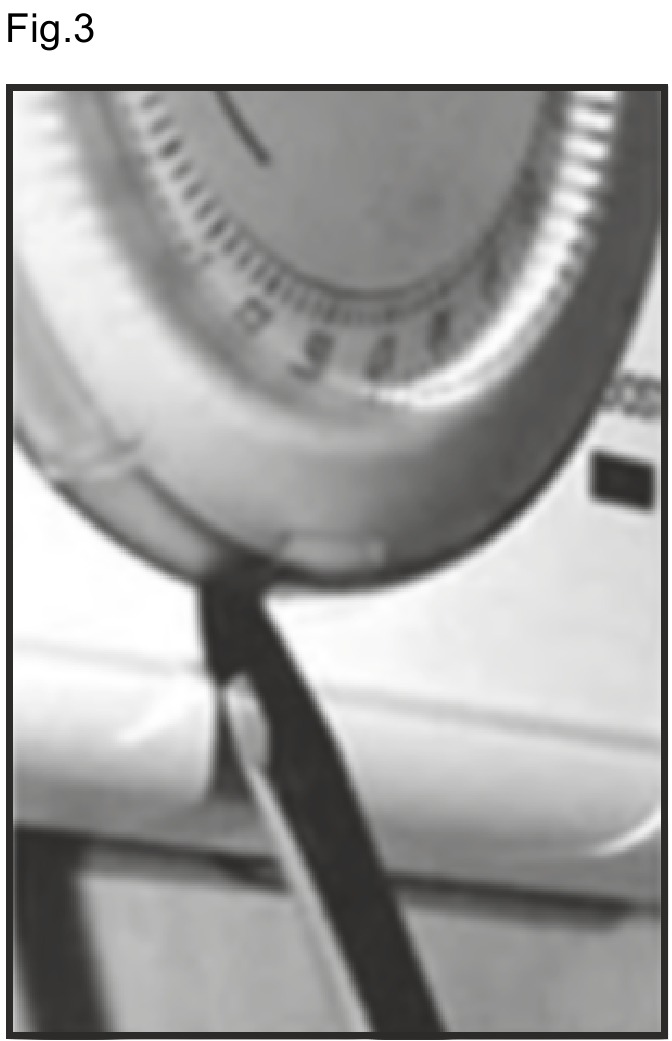

Inbraakwerende afdekking

1. Zodra de doorzichtige afdekking is gevonden, kan deze worden verwijderd met een schroevendraaier.
2. Lijn de balk op de rand van de afdekking uit met de groef aan de onderkant van de draaiknop in de behuizing.
3. Verwijder de afdekking door een schroevendraaier tussen de groef en de afdekking aan te brengen.


Let op

Lees de instructies volledig door voordat u met de installatie begint.

Dit apparaat moet worden geïnstalleerd volgens de geldende IEE-bedradingsvoorschriften. Raadpleeg bij twijfel een gekwalificeerde elektricien.

• De timer mag niet op een brandbaar oppervlak worden gemonteerd.
• Zorg ervoor dat de timer niet in contact komt met brandbare materialen zoals handdoeken of beddengoed.
• Zorg voor een luchtruimte van minimaal 300 mm rondom de timer.

Installatie

DEZE TIMER MAG NIET OP EEN GELEIDEND OPPERVLAK (D.W.Z. METAAL) WORDEN GEMONTEERD

Voordat u met de installatie begint.

1. Koppel de netvoeding los
2. De Dual Tariff Boost Timer is alleen geschikt voor vaste bedrading.

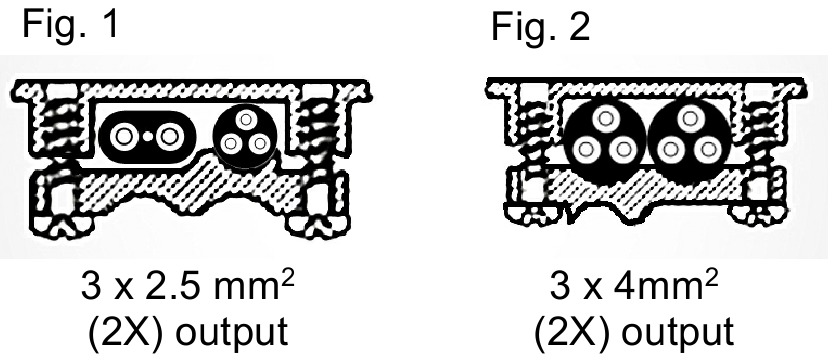

3. De volgende kabeldoorsneden zijn mogelijk:


Opbouw-/doosmontage

1. Selecteer de enkele of dubbele doosbevestigingspunten op de plaat.

2. Als de timer op een oppervlak moet worden gemonteerd: selecteer de enkele of dubbele bevestigingspunten op de achterplaat.
3. Draadtoevoer vanaf de achterkant, beide zijden mogelijk.

Opmerking:
Bij aansluiting op terminals met gevlochten flex moeten de meegeleverde krimpkousen worden gebruikt.

Bedradingsaansluitingen

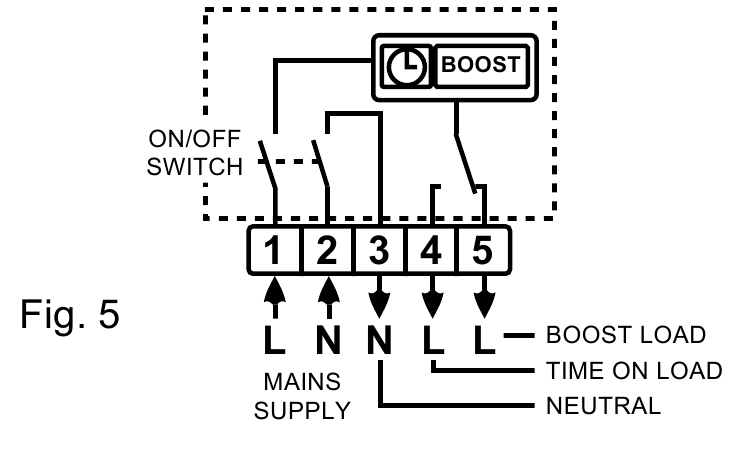

1. Sluit de hoofdkabel aan zoals weergegeven in Afb. 5 hieronder.

2. Selecteer de gewenste flexibele kabeluitgang naar dompelaars en verwijder met een tang de geselecteerde sleuf.
3. Klem de kabels vast met de meegeleverde kabelklem.

OPMERKING:
Gebruik de terminals 1 tot 5 zoals aangegeven.

Toepassingen

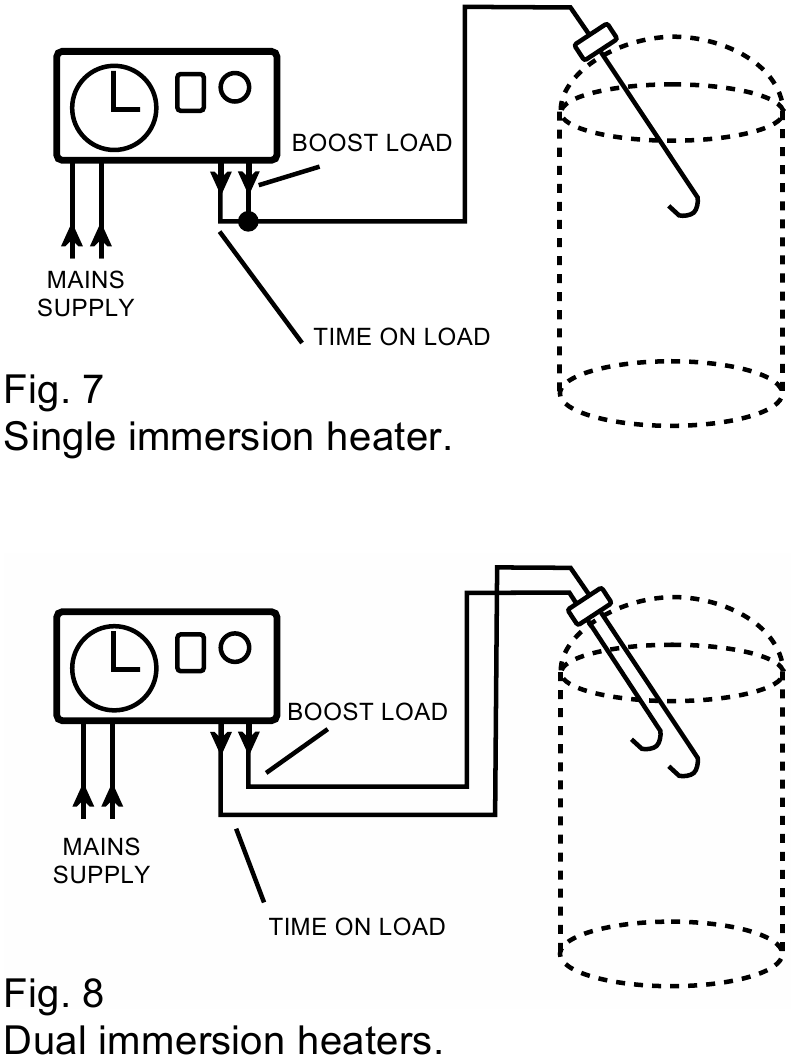

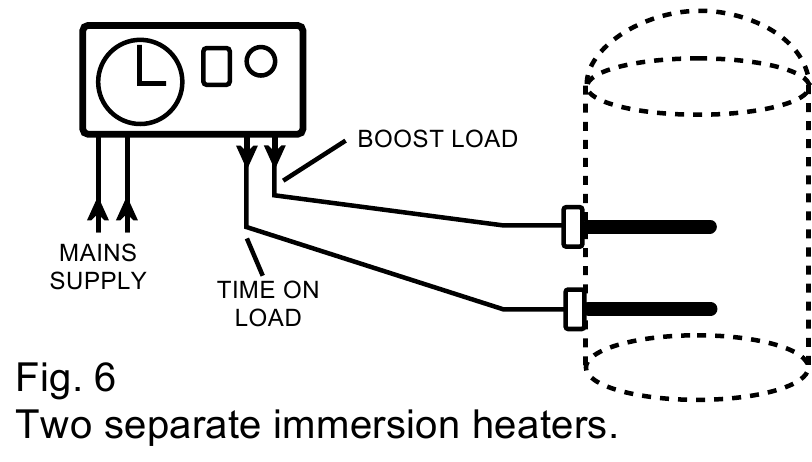

1. Sluit de 'BOOST' en de 'TIMED ON' aan zoals vereist in Afb. 6, 7 en 8.

2. Monteer de timer op de achterplaat door de locatiepennen aan de bovenkant van de achterplaat uit te lijnen met de uitsparingen op de klokbehuizing. Vergrendel de positie met een bevestigingsschroef.

Specificatie

Spanning: 220-240V AC 50Hz
Temperatuurbereik: -10 C tot 55 C
Maximale stroom: 16A resistief / 2A inductief
Boost: instelbaar tussen 15 en 120 minuten
Montage: Opbouwmontage
Afmetingen (mm): 86H x 155B x 55D
Beschermingscategorie: IP20

Automatische elektrische bedieningselementen voor huishoudelijk en soortgelijk gebruik, en Europese richtlijnen: LVD; EMC; RoHS

www.tfc-group.co.uk
TFC Group LLP Tonbridge TN9 1TB
