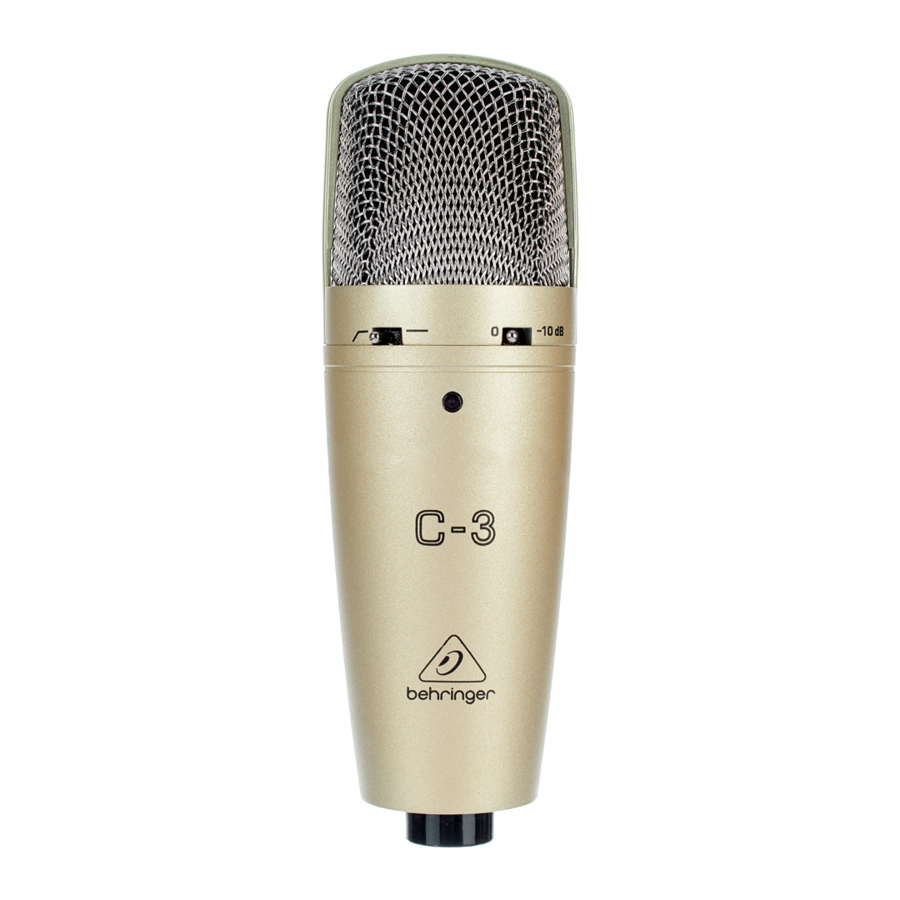

Behringer C-3 - Studio Condensator Microfoon Handleiding

Functies

Stroomvoorziening

Uw condensatormicrofoon C-3 heeft een fantoomvoeding (+48 V) nodig. Als uw C-3 is aangesloten op een microfoonvoorversterker en wordt voorzien van fantoomvoeding, licht de LED op de microfoon op.
Behringer aanvaardt geen aansprakelijkheid voor schade veroorzaakt door een defecte fantoomvoeding.
Zet altijd het geluidsversterkingssysteem uit voordat u de fantoomvoeding inschakelt.

Richtkarakteristiek

Uw C-3 is een grootmembraanmicrofoon met een dubbel membraan. Hierdoor kunt u kiezen tussen drie verschillende richtingsgevoeligheden: cardioïde, omnidirectioneel en figure-eight. Maak uw selectie met de schakelaar aan de achterkant van uw microfoon.

Cardioïde

Microfoons met dit polaire patroon (schakelstand: midden, ) zijn het meest gevoelig voor geluid dat van voren komt en in mindere mate van de zijkanten. Geluid dat van achter de microfoon komt, wordt sterk gedempt. Dit maakt de cardioïde richtingsgevoeligheid het meest geschikt voor het opnemen van individuele instrumenten of zang binnen een groep.

Figure-eight

Microfoons met de figure-eight richtingsgevoeligheid (schakelstand: links, ) zijn het meest gevoelig voor geluid dat recht van voren of recht van achteren komt. Geluid dat van de zijkanten of van boven/onder komt, wordt sterk gedempt. Dit polaire patroon is perfect geschikt als reportermicrofoon voor twee sprekers. Dit patroon kan u ook in staat stellen om een natuurlijke reverb of delay-effect te creëren. Dit wordt bereikt door de microfoon tussen de geluidsbron en een muur te plaatsen.
Het directe geluid bereikt eerst het "voorste" membraan, het gereflecteerde geluid bereikt het "achterste" membraan korte tijd later. U kunt de delay/reverb-tijd aanpassen door de afstand van de microfoon tot de muur te wijzigen.

Omnidirectioneel

Als u de C-3 gebruikt met de omnidirectionele richtingsgevoeligheid geselecteerd (schakelstand: rechts, ), is de microfoon even gevoelig voor geluid dat uit alle richtingen komt. Deze polaire eigenschap is vooral geschikt voor sessies waarin een natuurlijk klinkende opname wordt gezocht, of wanneer verschillende geluidsbronnen de C-3 omringen.

Low Cut-Filter en Signaalniveauverzwakking

Het low-cut filter wordt geactiveerd via de linker schakelaar aan de voorkant van uw C-3 (schakelstand: links, ). Storende, laagfrequente geluiden zoals subsonische ruis, knappende geluiden en windgeluiden kunnen worden uitgefilterd. Wanneer het low-cut filter actief is, krijgt u bij het opnemen van een stem van korte afstand een bijna volledig lineaire frequentierespons.
De schakelaar aan de rechter voorkant van uw C-3 activeert de -10 dB signaalniveauverzwakking (schakelstand: rechts, -10 dB). Deze functie wordt vooral aanbevolen bij het opnemen van impuls-geluidsbronnen met een hoge geluidsdruk (bijv. een basdrum).

Microfooninstallatie

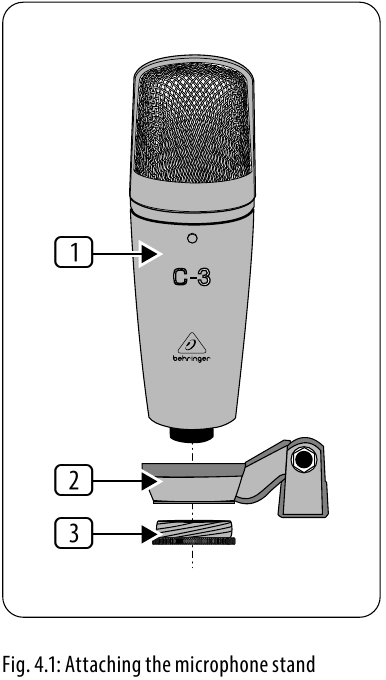

Er is een houder op uw microfoon geschroefd, waardoor u deze kunt bevestigen aan microfoonstatieven met een 3/8" of 5/8" schroefdraad. Er is een adapter meegeleverd. Demonteer eerst de microfoon (1) van de statiefmontageadapter (2) door de fijne schroef (3) aan de onderkant van de microfoon los te maken. Bevestig de adapter op de microfoonstandaard, plaats de microfoon erin en draai de schroef weer vast.
In principe moet de microfoon in de statiefmontageadapter rechtop staan en in een rechte hoek naar de geluidsbron gericht zijn. De hoek van de microfoon ten opzichte van de geluidsbron beïnvloedt het geluid van de opname; experimenteer daarom met verschillende posities totdat u het gewenste geluid bereikt. Hiertoe kunt u de microfoon in de statiefmontageadapter draaien door de schroef enigszins los te draaien en weer vast te draaien.
Indien nodig kunt u de microfoon uit zijn verticale positie buigen met behulp van het scharnier op de microfoonstandaard.

• Zorg ervoor dat u de microfoonschacht met aandacht en zorg behandelt om beschadiging van de schroefdraad te voorkomen. Pas in geen geval overmatige kracht toe.

Uiteraard kunt u de C-3 loskoppelen van de statiefmontageadapter en deze bevestigen aan een in de handel verkrijgbare ophangbeugel.

Audio-aansluiting

Gebruik een gebalanceerde XLR-microfoonkabel met de volgende pinbezetting: pin 1 = afscherming; pin 2 = +; pin 3 = -. Omdat uw C-3 overal vergulde contactpunten heeft, raden wij u aan alleen microfoonkabels met vergulde connectoren te gebruiken.

Niveau-instelling / Het basisgeluid aanpassen

Stel de gain control (versterkingsregelaar) in het microfoonkanaal van uw mengpaneel zo in dat de peak LED (piek-LED) slechts af en toe of helemaal niet oplicht. De EQ controls (EQ-regelaars) in het microfoonkanaal moeten om te beginnen op de middelste stand staan; low cut filter (laag-af filter) en signal level attenunation (signaalniveauverzwakking) moeten uitgeschakeld zijn. Om het gewenste geluid te krijgen, kunt u proberen de microfoonpositie ten opzichte van de geluidsbron te veranderen of de microfoon zelfs in de opnameruimte van uw studio te verplaatsen. Het aanpassen van de hoek waaronder muren naar de geluidsbron gericht zijn, kan ook nuttig zijn. Pas als het gewenste basisgeluid is bereikt, moet u equalizers en signaalprocessors gaan gebruiken, indien van toepassing (onthoud: minder is vaak meer!)
Vanwege de extreem lineaire frequentierespons en de hoge sonische resolutie van uw C-3 is er geen behoefte aan hoogfrequente "EQing" die het signaal sterk kan beïnvloeden en het ruisniveau onnodig kan verhogen. De C-3 biedt die veelgevraagde transparantie die vaak verloren gaat tijdens het opnemen en mixen.

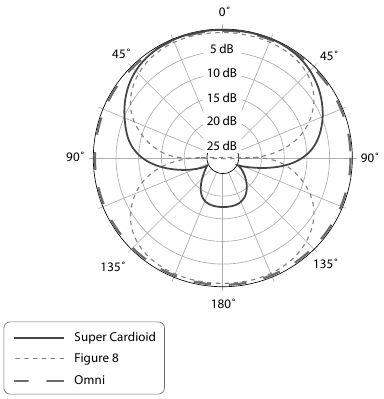

Polar pattern (Richtingskarakteristiek)

Frequency response (Frequentierespons)

Specificaties

Behringer streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen afwijken van de vermelde of afgebeelde.
