Behringer B-1 - Single Diaphragm Condenser Microphone Handleiding

Voeding

Uw condensatormicrofoon B-1 heeft een +48V fantoomvoeding nodig. Behringer aanvaardt geen aansprakelijkheid voor schade veroorzaakt door een defecte fantoomvoeding. Zet altijd het geluidsversterkingssysteem op mute voordat u de fantoomvoeding inschakelt. Na het inschakelen heeft de B-1 ongeveer 6 seconden nodig om te stabiliseren.

Richtkarakteristiek, Low-Cut Filter en Niveauverzwakking

De capsule die in de B-1 wordt gebruikt met cardioïde karakteristieken is ideaal voor de directionele opname van instrumenten of individuele zang. Cardioïde karakteristieken vertegenwoordigen het meest gebruikte polaire patroon in opnamesituaties. Hierbij wordt ongewenst geluid in tegenfase niet opgepikt.

Het low-cut filter kan worden geactiveerd met de schakelaar aan de voorkant (positie: links), om laagfrequente storingen zoals plopgeluiden, enz. te filteren. Met het low-cut filter aan, biedt de B-1 een bijna lineaire frequentierespons met signalen die van dichtbij de bron worden opgepikt. De ingebouwde afscherming minimaliseert de gevoeligheid van de microfoon voor hoogfrequente storingen.

Gebruik dezelfde schakelaar om de -10 dB niveauverzwakker (positie: rechts) te activeren, die moet worden gebruikt met "pulse-type" (puls-type) signaalbronnen die hoge geluidsdrukniveaus produceren (bijv. kick drum). Met de schakelaar in de middelste stand zijn beide functies uitgeschakeld.

Microfoonmontage en Elastische Ophanging

Bevestig de meegeleverde elastische ophanging aan de microfoonstandaard. Draai de schroef vast zodra de ophanging goed is geplaatst. Open de elastische ophanging door op de twee cirkelvormige hendels te drukken en plaats de B-1 van bovenaf.

Audio Aansluiting/Niveau-instelling

Gebruik een gebalanceerde XLR-microfoonkabel met de volgende pinbezetting: pin 1 = afscherming; pin 2 = +; pin 3 = -. Aangezien uw B-1 overal vergulde contactpunten heeft, raden we aan om alleen microfoonkabels met vergulde connectoren te gebruiken.

Pas de versterkingsregeling in het microfoonkanaal van uw mengpaneel zo aan dat de piek-LED slechts af en toe of helemaal niet oplicht. De EQ-regelaars in het microfoonkanaal moeten om te beginnen op de middelste stand worden ingesteld; low-cut filter en niveauverzwakker moeten uitgeschakeld zijn. Probeer het gewenste geluid te bereiken door te experimenteren met de microfoonpositie. Vaak is het handig om akoestische barrières ("gobos") in verschillende hoeken ten opzichte van de signaalbron op te stellen. Pas als het gewenste basisgeluid is bereikt, moet u equalizers en signaalprocessors gaan gebruiken, indien van toepassing (onthoud: minder is vaak meer!).

De B-1 biedt een niveaupiek rond 12 kHz, wat een soort "presence" (aanwezigheid) in dit bereik produceert; het is dus niet nodig om hoogfrequente EQing toe te passen, wat het signaal zou kunnen verslechteren en de algehele ruisvloer zou kunnen verhogen. Integendeel, de B-1 biedt die felbegeerde transparantie die vaak verloren gaat tijdens het opnemen en mixen.

Frequentieresponscurve

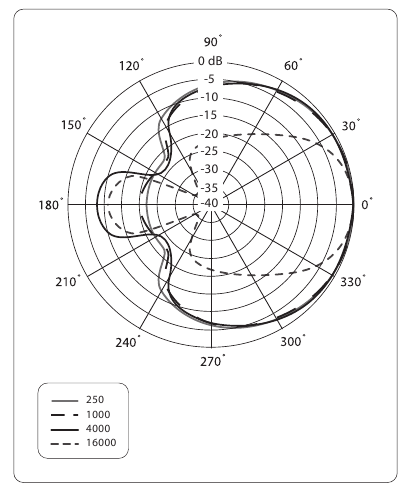

Polair Patroon

Specificaties
