BFT FL130, FL130B - Zenderhandleiding
ALGEMENE BESCHRIJVING

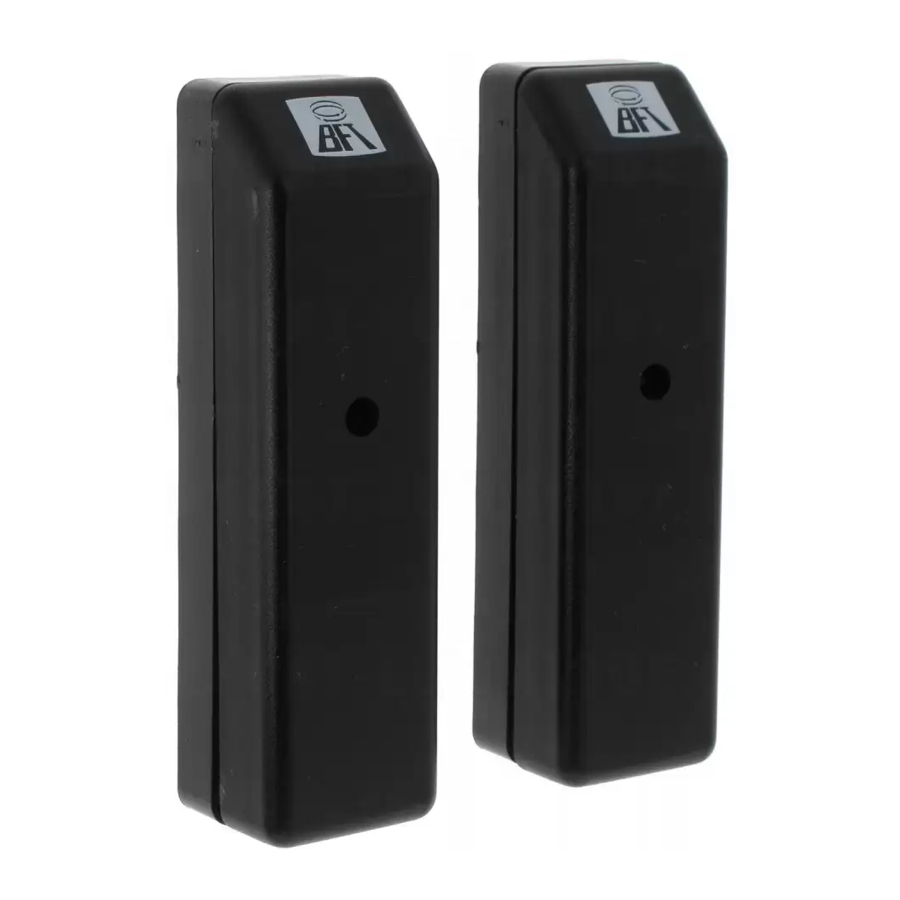

Paar fotocellen (zender-ontvanger) met dubbel relais, normaal bekrachtigd bij uitgang.
FL130 - Indien gebruikt als apparaattype D, volgens voorschrift EN2453, dient het onderhoud van de deur/poort minstens elke zes maanden te gebeuren.
FL130 B - Kan worden gebruikt als apparaattype D, volgens voorschrift EN 2453, indien aangesloten op een besturingseenheid met een "CIRCUIT DAT DE CORRECTE WERKING VAN DE VEILIGHEIDSVOORZIENINGEN VERIFIEERT".
Dit product voldoet aan de erkende technische normen en veiligheidsvoorschriften. Wij verklaren dat dit product in overeenstemming is met de volgende Europese richtlijnen: 89/336/EEG en volgende wijzigingen.
TECHNISCHE SPECIFICATIES
Voeding 20 tot 3Vac / 22÷30Vdc; Absorptie per paar 70mA; Max. bereik 30m (verminderd bij mist of regen); Relaiscontacten A bij 24Vac-dc; Werktemperatuur –5°C tot + 70°C; Beschermingsgraad IP 54.
AFMETINGEN
MONTAGE
Ze moeten worden uitgelijnd en gemonteerd op een hoogte tussen 40 en 60 cm van de grond. De oppervlakken die worden gebruikt voor bevestiging moeten vlak en parallel aan elkaar zijn.
Montage op pilaar
Montage op CF30 paal
Als twee paar fotocellen dicht bij elkaar worden gemonteerd, kruis dan de RX-TX posities
AANSLUITBLOK
- FL130 (fig.4) - Voeding (+) 2(-); 3-4 NO contact.
![]()
- FL130B (fig.5) - Voeding (+) 2(-); contact NC 3-4, NO 3-5.
![]()
Volg de instructies voor de gebruikte besturingsapparatuur (besturingseenheid) om de contacten aan te sluiten.
UITLIJNING
De juiste uitlijning van de fotocel wordt verkregen wanneer het licht van de RX-ontvanger LED (fig. 4-5) zichtbaar is nadat de afdekking is geplaatst. Wanneer er een obstakel is tussen de RX-ontvanger en de TX-zender, gaat de LED uit en opent het relais het contact.
