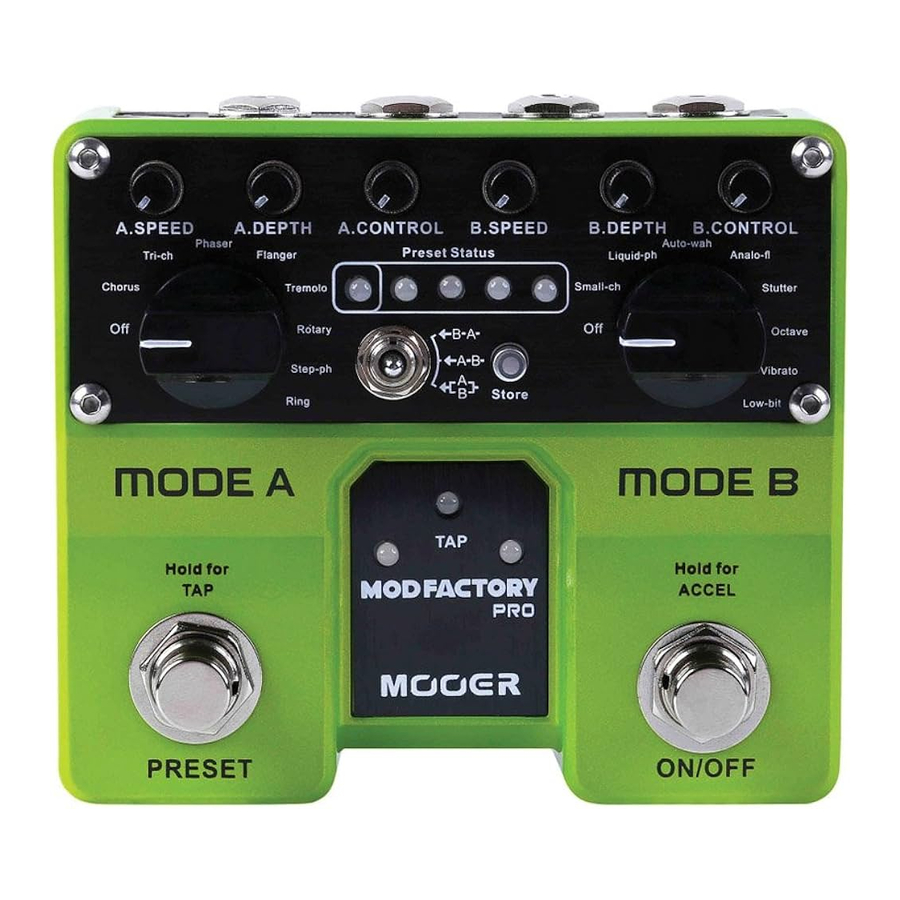

Mooer MOD FACTORY PRO - Dual Engine Modulation Pedal Handleiding

Voorzorgsmaatregelen

LEES DIT ZORGVULDIG DOOR VOORDAT U VERDER GAAT

Voeding
Gebruik het juiste stopcontact om de voedingsadapter aan te sluiten. Gebruik een transformator met een negatieve externe spanning van 9V (± 10%) ≥300mA, anders veroorzaakt dit schade aan de apparatuur, brand of andere problemen. Koppel de voeding los wanneer deze niet wordt gebruikt of bij onweer.

Aansluitingen
Voordat u het apparaat aansluit of loskoppelt, moet u ervoor zorgen dat u de stroom en andere apparatuur uitschakelt, dit helpt storingen en schade aan andere apparatuur te voorkomen. Zorg er ook voor dat alle kabels en netsnoeren zijn losgekoppeld voordat u het apparaat verplaatst.

Plaats de plaats
Om vervorming, verkleuring en andere ernstige schade te voorkomen, vermijdt u het volgende:

• Direct zonlicht
• Magnetisch veld
• Stoffige of onreine plaats
• Sterk trillen of schudden
• In de buurt van warmtebron
• Hoge temperatuur en vochtigheid
• Vochtigheid is groot

Elektrische storing
Bij gebruik van het apparaat kunnen de radio en de tv storing veroorzaken. Gebruik het apparaat uit de buurt van de radio en de tv.

Schoonmaken
Gebruik een droge, zachte doek om het apparaat schoon te maken. Veeg indien nodig af met een licht vochtige doek. Gebruik geen ruw schoonmaakpoeder, alcohol, verfverdunner, was, oplosmiddel, wasmiddel en chemische middelen zoals geïmpregneerde doekjes.

Bediening
Gebruik geen brute krachten om schakelaars en bedieningselementen te gebruiken.

Laat geen papier, metaal en andere voorwerpen in de machine vallen.

Pas op dat u niet valt, stel het niet bloot aan schokken en overmatige druk.

FCC-certificering

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

• Dit apparaat mag geen schadelijke storing veroorzaken.
• Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Belangrijkste kenmerken

• 2 Onafhankelijke verwerkingsmodules met in totaal 16 modulatie-effecten
• Instelbare routing van de signaalketen
• Sla tot 4 gebruikerspresets op en roep ze terug
• Tap Tempo-functionaliteit
• Uitbreidbaarheid van expressiepedaal
• Leslie-stijl ACCELERATION pedaal
• Echte stereo-uitgangen

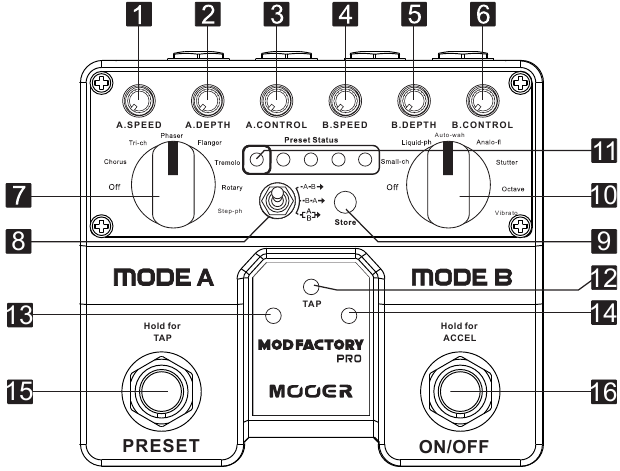

Apparaatindeling

1. A.SPEED
   Past de snelheid van MODE A aan
2. A.DEPTH
   Past de diepte/mix van MODE aan
3. A.CONTROL
   Past verschillende effectparameters van MODE A aan
4. B. SPEED
   Past de snelheid van MODE B aan
5. DEPTH
   Past de diepte/mix van MODE B aan
6. CONTROL
   Past verschillende effectparameters van MODE B aan
7. MODE A
   Selecteert het effecttype voor MODE A
8. ROUTING SWITCH
   Selecteert de interne signaalketenrouting (zie ROUTING-sectie van deze handleiding)
9. STORE (Opslaan)
   Wordt gebruikt voor het opslaan van presets (zie HET GEBRUIK VAN PRESETS-sectie van deze handleiding)
10. MODE B
    Selecteert het effecttype voor MODE B
11. PRESET STATUS LED
    Geeft de momenteel geselecteerde Preset weer
12. TAP TEMPO LED
    Deze LED licht rood op wanneer de PRESET FOOTSWITCH TAP TEMPO regelt
13. EFFECT SPEED LED
    Geeft de huidige snelheid van de modulatiesnelheid weer
14. ON/OFF LED (Aan/Uit)
    Geeft de AAN/UIT-status van het pedaal weer
15. PRESET

• Druk op deze voetschakelaar om door presets te bladeren
• Houd deze voetschakelaar ingedrukt om de tap-tempo te activeren/deactiveren
• Wanneer de tap-tempo is geactiveerd, drukt u meerdere keren op deze voetschakelaar om de snelheid van de modulatiesnelheid te regelen

16. ON/OFF (Aan/Uit)

• Druk op deze voetschakelaar om het pedaal in/uit te schakelen
• Houd deze voetschakelaar ingedrukt om de effectversnelling te activeren

17. DC IN
    Aansluiten op een 9VDC-voedingsbron
18. RIGHT OUTPUT (RECHTER UITGANG)

• Aansluiten op de ingang van uw versterker met behulp van een standaard 1/4" jack-kabel
• Bij gebruik in stereo biedt deze uitgang het rechterkanaal. Bij gebruik in MONO biedt deze uitgang DSP BYPASS

19. LEFT OUTPUT (LINKER UITGANG)

• Aansluiten op de ingang van uw versterker met behulp van een standaard 1/4" jack-kabel
• Bij gebruik in stereo biedt deze uitgang het linkerkanaal. Bij gebruik in MONO biedt deze uitgang TRUE BYPASS

20. EXP
    Aansluiten op een extern expressiepedaal met behulp van een 1/4" TRS stereo-jack-kabel
21. INPUT (INGANG)
    Aansluiten op de uitgang van uw instrument met behulp van een standaard 1/4" jack-kabel

Routing

MOD FACTORY PRO bevat 2 onafhankelijke modulatiemodules (MODE A/MODE B) die afzonderlijk of gelijktijdig kunnen werken. De interne signaalketenrouting van het pedaal kan worden aangepast met behulp van de ROUTING SWITCH.

1. Serial MODE A > MODE B
   Het signaal gaat eerst naar MODE A en vervolgens naar MODE B
   Bij gebruik van deze routing regelt de TAP TEMPO de snelheid van MODE A

2. Serial MODE B > MODE A
   Het signaal gaat eerst naar MODE A en vervolgens naar MODE B
   Bij gebruik van deze routing regelt de TAP TEMPO de snelheid van MODE B

3. PARRALLEL (PARALLEL)

• Het signaal wordt eerst in 2 gesplitst en vervolgens gelijktijdig naar MODE A en MODE B gestuurd
• Het signaal verlaat vervolgens beide effectmodules en wordt gemengd voordat het de uitgangen van het pedaal bereikt

• Bij gebruik van Parrallel routing kunt u een droge doorvoer WET/DRY-opstelling simuleren door een van de effectmodules uit te schakelen. Om dit te bereiken, stelt u MODE A of MODE B in op de 'Off' (Uit) positie.
• Probeer MODE A in te stellen op 'Off' (Uit) en 'MODE B' op Vibrato in PARRALLEL-routing om een zeer cool chorus-achtig effect te ontdekken.


Het gebruik van Presets

MOD FACTORY PRO kan 4 presets opslaan die live kunnen worden doorgebladerd met behulp van de PRESET-voetschakelaar. Wanneer u een preset opslaat, slaat het pedaal al uw parameterwaarde-, routing- en expressiepedaalinstellingen op.

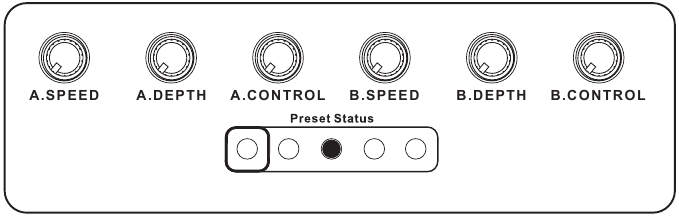

De PRESET STATUS LED's geven aan welke preset momenteel is geselecteerd. Wanneer de RODE LED is gemarkeerd (uiterst links), bevindt MOD FACTORY PRO zich in de pedaalmodus. Dit betekent dat alle parameterwaarden gelijk zijn aan de fysieke positie van hun respectieve bedieningselementen.

Om door presets te bladeren, drukt u op de PRESET-voetschakelaar en laat u deze los

Om een preset op te slaan

• Maak alle instellingen die u wilt opslaan
• Druk eenmaal op de STORE-knop en de preset-LED begint te knipperen
• Selecteer de preset-ruimte waar u uw instellingen wilt opslaan door op de PRESET-voetschakelaar te drukken
• Druk nogmaals op de STORE-knop om te bevestigen of verplaats een bedieningselement op het pedaal om de opslagprocedure te annuleren

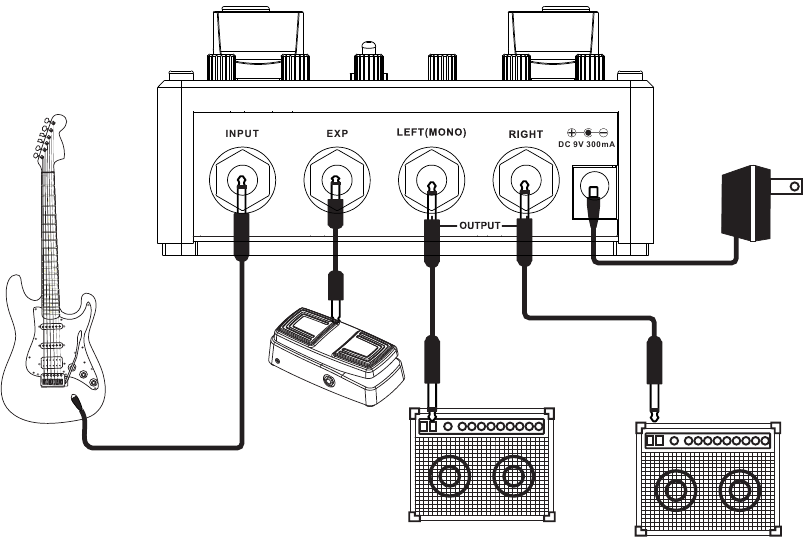

Aansluitingen

Expressiepedaal

Breid de live performance-ervaring van uw MOD FACTORY PRO uit door deze te gebruiken met een expressiepedaal. Het expressiepedaal kan worden ingesteld om een enkele parameter van de MOD FACTORY PRO te regelen.

• Sluit uw expressiepedaal aan op de EXP-ingang van de MOD FACTORY PRO met behulp van een 1/4" trs stereo Jack-kabel.
• Draai tegelijkertijd aan de bedieningsknop van de parameter die u wilt instellen op de EXP en beweeg de sokkel van uw expressiepedaal heen en weer
• Nu hebt u het expressiepedaal met succes ingesteld om een parameter van de MOD FACTORY PRO te regelen

Specificaties

Input: 1/4 "mono jack (impedantie 1M Ohm)
Output: 1/4 "mono jack x2 (impedantie 100 Ohm)
Sampling rate: 44.1K
Sampling accuracy: 24bit
Power supply: 9V 300mA DC power supply (centre pin negative) (voeding met middenpen negatief)
Power consumption: 250mA
Size: 106mm (D) X96mm (W) X53mm (H)
Weight: 400g

* Disclaimer: Specification update is subject to change without notice.

MOOER AUDIO CO.,LTD
www.mooeraudio.com
