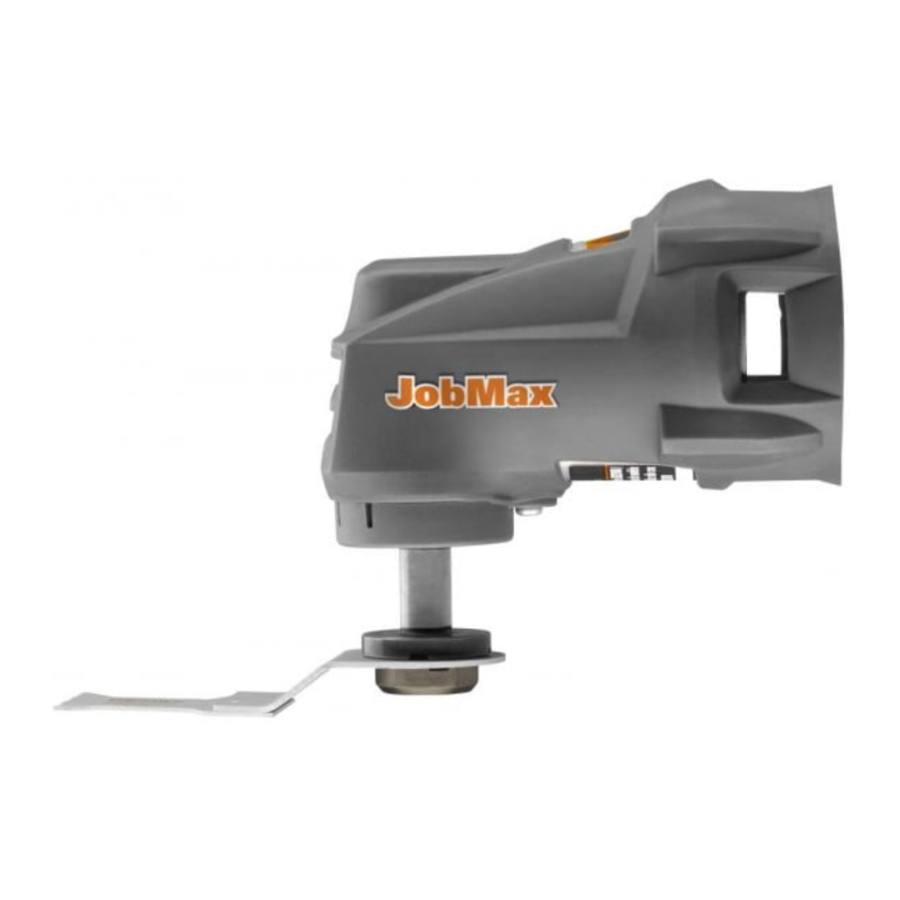

RIDGID JobMax R8223404 - Handleiding multi-toolkop

SPECIFIEKE VEILIGHEIDSREGELS

Om het risico op letsel te verminderen, dient de gebruiker deze handleiding, evenals de handleiding voor het batterijpakket, de oplader en de powerhandle, te lezen en te begrijpen voor gebruik. Zorg voor compatibiliteit en een juiste passing van de kop en de powerhandle voordat u deze gebruikt.

• Houd elektrisch gereedschap vast aan geïsoleerde oppervlakken tijdens het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Contact met een "stroomvoerende" draad zorgt ervoor dat blootliggende metalen delen van het gereedschap "stroomvoerend" worden en de gebruiker een schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werkstuk met de hand of tegen uw lichaam vasthouden, maakt het onstabiel en kan leiden tot verlies van controle.

PRODUCTSPECIFICATIES

Snelheid 0-20.000 trillingen per minuut.

PAKKETLIJST

Multi-toolkop, segmentzaagblad, universeel blad, detail schuurpad, schuurvel korrel 60, schuurvellen korrel 80 (3), schuurvel korrel 120 en adapter

TOEPASSINGEN

Accessoiretype		Gebruik
	Segmentzaagblad	Gelijkmatig zagen in hout en gipsplaat
	Universal blade (Universeel blad)	Recht zagen in hout, plastic en dunne metalen
	Detail sanding backing pad (Detail schuurpad)	Schuren in hoeken en andere moeilijk bereikbare plaatsen
	Sanding sheets (Schuurvellen)	Schuurvellen in korrel 60 (1), korrel 80 (3) en korrel 120 (1) worden meegeleverd voor schuren in verschillende toepassingen
	Adaptor (Adapter)	Installeer de adapter met de D-kant naar buiten voor gebruik met Dremel® accessoires en met de B-kant naar buiten voor gebruik met BOSCH® accessoires.

KOP INSTALLEREN

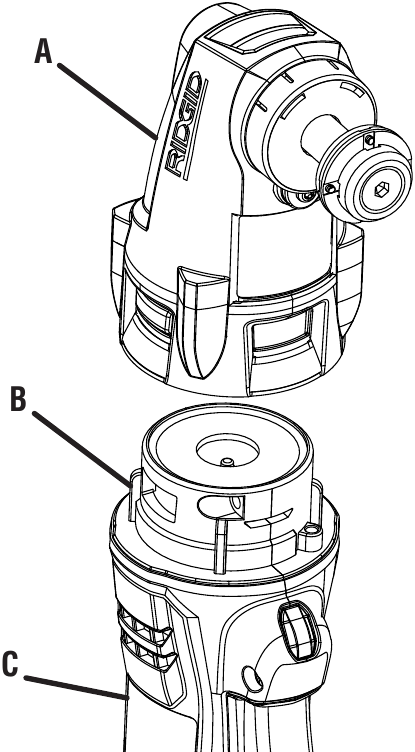

Zie figuur 1.

1. Multi-tool head (Multi-toolkop)
2. Latches (Vergrendelingen)
3. Power handle (Powerhandle)

• Verwijder het batterijpakket uit de powerhandle.
• Plaats de kop op de powerhandle en duw tot de vergrendelingen vastklikken. Trek aan de kop om er zeker van te zijn dat deze goed is geïnstalleerd voordat u verdergaat.

OPMERKING: De kop kan in een hoek van 90° worden geïnstalleerd om het beste aan uw toepassingsbehoeften te voldoen.

ACCESSOIRES INSTALLEREN

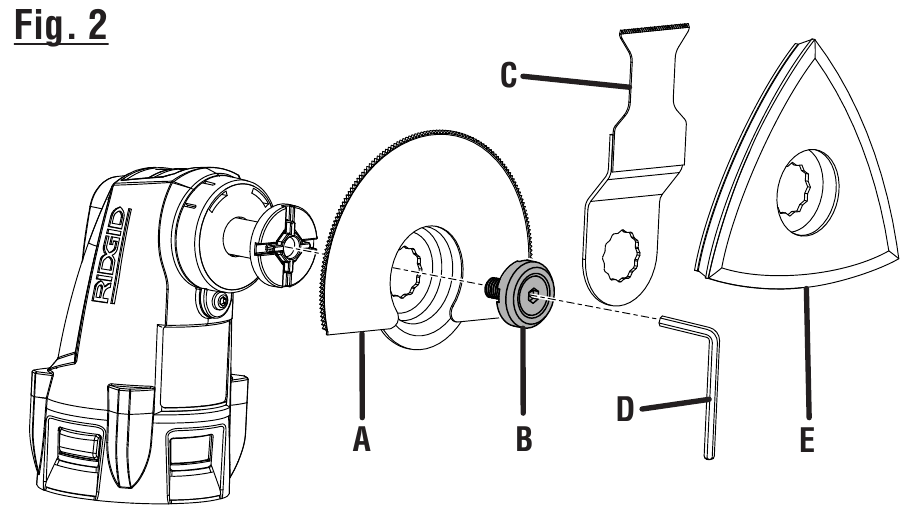

Zie figuren 2 - 3.

1. Segment saw blade (Segmentzaagblad)
2. Screw and washer assembly (Schroef- en ringmontage)
3. Universal blade (Universeel blad)
4. Hex key (Inbussleutel)
5. Detail sanding backing pad (Detail schuurpad)

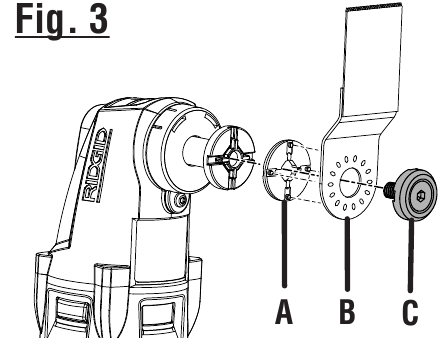

1. Adaptor (Adapter)
2. Bosch or Dremel accessory (Bosch- of Dremel-accessoire)
3. Screw and washer assembly (Schroef- en ringmontage)

• Verwijder het batterijpakket uit de powerhandle.
• Draai met de meegeleverde inbussleutel de schroef tegen de klok in. Verwijder de schroef- en ringmontage en leg deze opzij.
• Plaats het gewenste accessoire op de kop zodat de openingen op het accessoire op de verhoogde delen van de kop passen. Installeer de schroef en ring opnieuw en draai ze stevig vast.
  OPMERKING: Sommige Fein^® accessoires passen ook op deze kop zonder het gebruik van adapters. Volg bij het gebruik van Fein accessoires altijd de instructies voor dat accessoire, in aanvulling op alle instructies voor dit product.
• Er wordt een adapter meegeleverd om het gebruik van BOSCH^® en Dremel^® accessoires met de powerhandle mogelijk te maken. Installeer bij het gebruik van deze accessoires eerst de adapter en installeer vervolgens het accessoire. De adapter moet worden geïnstalleerd met de B naar buiten gericht voor gebruik met BOSCH^® accessoires en met de D naar buiten gericht voor gebruik met Dremel^® accessoires. Gebruik de adapter alleen bij het gebruik van deze accessoires.

OPMERKING: Volg bij het gebruik van Bosch- of Dremel-accessoires altijd de instructies voor dat accessoire, in aanvulling op alle instructies voor dit product.

Draag geen loszittende kleding of sieraden bij het bedienen van het gereedschap. Deze kunnen vast komen te zitten in bewegende delen en ernstig letsel veroorzaken. Houd het hoofd uit de buurt van gereedschap en werkgebied. Haar kan in het gereedschap worden getrokken en ernstig letsel veroorzaken.

Niet-vastgezet werk kan naar de bediener worden gegooid en letsel veroorzaken.

SNIJDEN

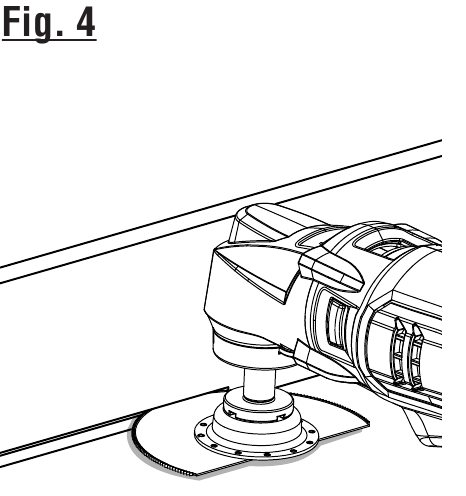

Zie figuur 4.

• Houd de zaag stevig voor en duidelijk uit de buurt van u vast. Zorg ervoor dat het blad vrij is van vreemd materiaal.
• Markeer de zaaglijn duidelijk.
• Druk op de schakelaar om de zaagwerking te starten. Laat het blad op volle snelheid komen en beweeg het blad vervolgens in het werkstuk.
• Om te zagen, houdt u de tanden van het blad in het werkoppervlak en beweegt u de achterkant van het gereedschap langzaam in een constante zijwaartse beweging.

OPMERKING: Als de lijn en de tekst op het blad er wazig uitzien tijdens gebruik, gebruikt u de juiste hoeveelheid druk. Als ze helder worden, gebruikt u te veel kracht.

Forceer niet. Gebruik alleen voldoende druk om de zaag te laten zagen. Laat het blad en de zaag het werk doen. Het gebruik van overmatige druk veroorzaakt sterke trillingen aan het gereedschap, wat kan leiden tot gebroken bladen en voortijdige slijtage van de motor van het gereedschap.

Houd uw handen uit de buurt van de bladen. Reik niet onder het werkstuk, rond of over het blad terwijl het blad beweegt. Probeer geen afgesneden materiaal te verwijderen wanneer het blad beweegt.

SCHUURPAPIER SELECTIE

Het selecteren van de juiste korrelgrootte en het juiste type schuurpapier is een uiterst belangrijke stap bij het bereiken van een hoogwaardige geschuurde afwerking. Aluminiumoxide, siliciumcarbide en andere synthetische schuurmiddelen zijn het beste voor machinaal schuren. Natuurlijke schuurmiddelen, zoals vuursteen en granaat, zijn te zacht voor economisch gebruik bij machinaal schuren.

Over het algemeen verwijdert een grove korrel het meeste materiaal en produceert een fijnere korrel de beste afwerking bij alle schuurwerkzaamheden. De conditie van het te schuren oppervlak bepaalt welke korrel de klus klaart. Als het oppervlak ruw is, begin dan met een grove korrel en schuur tot het oppervlak uniform is. Een medium korrel kan vervolgens worden gebruikt om krassen te verwijderen die zijn achtergelaten door de grovere korrel en een fijnere korrel die wordt gebruikt voor het afwerken van het oppervlak. Blijf altijd met elke korrel schuren tot het oppervlak uniform is.

SCHUREN

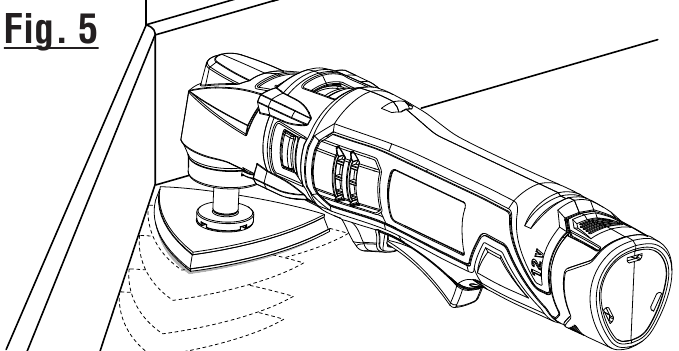

Zie figuur 5.

Houd de schuurmachine voor en uit de buurt van u, en houd deze uit de buurt van het werkstuk. Start de schuurmachine en laat de motor op maximale snelheid komen, laat de schuurmachine vervolgens geleidelijk zakken op het werk met een lichte voorwaartse beweging. Beweeg de schuurmachine langzaam over het werkstuk met voorwaartse en achterwaartse of zijwaartse bewegingen. Verwijder na voltooiing van het schuren altijd de schuurmachine van het werkstuk voordat u deze uitschakelt.

Niet forceren. Het gewicht van de unit levert voldoende druk, dus laat het schuurpapier en de schuurmachine het werk doen. Het uitoefenen van extra druk vertraagt ​​alleen de motor, verslijt het schuurpapier snel en vermindert de schuursnelheid aanzienlijk. Overmatige druk zal de motor overbelasten en mogelijke schade door oververhitting van de motor veroorzaken en kan leiden tot minderwaardig werk. Elke afwerking of hars op hout kan zachter worden door de wrijvingswarmte. Laat het schuren niet te lang op één plek staan, omdat de snelle werking van de schuurmachine te veel materiaal kan verwijderen, waardoor het oppervlak ongelijkmatig wordt.

BOSCH^® is een geregistreerd handelsmerk van Robert Bosch GmbH. Dremel^® is een geregistreerd handelsmerk van Robert Bosch Tool Corporation. Fein^® is een geregistreerd handelsmerk van C. & E. Fein GmbH.

Om uw RIDGID product te registreren, bezoek: http://register.RIDGID.com
