Veiligheidssymbolen

300 Compact/1233 Draadsnijmachines
Noteer het serienummer hieronder en bewaar het serienummer van het product dat zich op het typeplaatje bevindt.

Lees deze bedieningshandleiding zorgvuldig door voordat u dit gereedschap gebruikt. Het niet begrijpen en opvolgen van de inhoud van deze handleiding kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

In deze bedieningshandleiding en op het product worden veiligheidssymbolen en signaalwoorden gebruikt om belangrijke veiligheidsinformatie te communiceren. Dit onderdeel is bedoeld om het begrip van deze signaalwoorden en symbolen te verbeteren.

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.

GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: LET OP duidt op informatie die betrekking heeft op de bescherming van eigendommen.

Dit symbool betekent dat u de bedieningshandleiding zorgvuldig moet lezen voordat u de apparatuur gebruikt. De bedieningshandleiding bevat belangrijke informatie over de veilige en correcte bediening van de apparatuur.

Dit symbool betekent dat u altijd een veiligheidsbril met zijbescherming of een veiligheidsbril moet dragen bij het hanteren of gebruiken van deze apparatuur om het risico op oogletsel te verminderen.

Dit symbool geeft het risico aan dat vingers, handen, kleding en andere voorwerpen vast komen te zitten op of tussen tandwielen of andere roterende onderdelen en kneuzingen veroorzaken.

Dit symbool geeft het risico aan dat vingers, benen, kleding en andere voorwerpen vast komen te zitten en/of om roterende assen wikkelen, waardoor kneuzingen of stootverwondingen ontstaan.

Dit symbool geeft het risico op elektrische schokken aan.

Dit symbool geeft het risico aan dat de machine kan kantelen, waardoor stoot- of beknellingsletsel kan ontstaan.

Dit symbool betekent dat u geen handschoenen mag dragen tijdens het bedienen van deze machine om het risico op verstrengeling te verminderen.

Dit symbool betekent dat u altijd een voetschakelaar moet gebruiken bij het gebruik van een draadsnijmachine/krachtaandrijving om het risico op letsel te verminderen.

Dit symbool betekent dat u de voetschakelaar niet mag loskoppelen om het risico op letsel te verminderen.

Dit symbool betekent dat u de voetschakelaar niet mag blokkeren (vergrendelen in de AAN-stand) om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap*

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK!

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

* De tekst die wordt gebruikt in het gedeelte Algemene veiligheidsregels van deze handleiding is letterlijk, zoals vereist, uit de toepasselijke UL/CSA 62841-1 editie standaard. Dit gedeelte bevat algemene veiligheidsmaatregelen voor veel verschillende soorten elektrisch gereedschap. Niet elke voorzorgsmaatregel is van toepassing op elk gereedschap, en sommige zijn niet van toepassing op dit gereedschap.

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de UIT-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap waarbij de schakelaar AAN staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een roterend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet IN- en UITSCHAKELT. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te controleren.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken bieden geen veilige hantering en controle van het gereedschap in onverwachte situaties.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan bedoeld, kan leiden tot een gevaarlijke situatie.

Onderhoud

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

Specifieke veiligheidsinformatie

Dit gedeelte bevat belangrijke veiligheidsinformatie die specifiek is voor dit gereedschap.
Lees deze voorzorgsmaatregelen zorgvuldig door voordat u de 300 Compact/1233 Draadsnijmachines gebruikt om het risico op elektrische schokken of ander ernstig letsel te verminderen.

BEWAAR DEZE INSTRUCTIES!

Bewaar deze handleiding bij de machine voor gebruik door de bediener.

Veiligheidsinstructies voor verplaatsbare draadsnijmachines

• Houd de vloer droog en vrij van gladde materialen zoals olie. Gladde vloeren nodigen uit tot ongelukken.
• Beperk de toegang tot of barricadeer het gebied wanneer het werkstuk verder reikt dan de machine om een minimale afstand van één meter van het werkstuk te garanderen. Het beperken van de toegang tot of het barricaderen van het werkgebied rond het werkstuk vermindert het risico op verstrengeling.
• Draag geen handschoenen. Handschoenen kunnen verstrikt raken in de roterende pijp of machineonderdelen, wat kan leiden tot persoonlijk letsel.
• Niet gebruiken voor andere doeleinden, zoals het boren van gaten of het draaien van lieren. Ander gebruik of het aanpassen van deze machine voor andere toepassingen kan het risico op ernstig letsel vergroten.
• Zet de machine vast op een werkbank of standaard. Ondersteun lange, zware pijpen met pijpsteunen. Deze handeling voorkomt kantelen.
• Ga tijdens het bedienen van de machine aan de kant staan waar de bedieningselementen zich bevinden. Het bedienen van de machine vanaf deze kant elimineert de noodzaak om over de machine heen te reiken.
• Houd uw handen uit de buurt van roterende pijpen en fittingen. Stop de machine voordat u pijpschroefdraad afveegt of fittingen vastschroeft. Laat de machine volledig tot stilstand komen voordat u de pijp aanraakt. Deze handeling vermindert de kans op verstrengeling in roterende onderdelen.
• Gebruik deze machine niet om fittingen te installeren of te verwijderen (vast te maken of los te maken), dit is geen beoogd gebruik van de machine. Deze handeling kan leiden tot beknelling, verstrengeling en verlies van controle.
• Houd de afdekkingen op hun plaats. Gebruik de machine niet met verwijderde afdekkingen. Het blootleggen van bewegende onderdelen vergroot de kans op verstrengeling.
• Gebruik deze machine niet als de voetschakelaar kapot is of ontbreekt. De voetschakelaar zorgt voor een veilige bediening van de machine, zoals uitschakeling in geval van verstrengeling.
• Eén persoon moet het werkproces, de machinebediening en de voetschakelaar bedienen. Alleen de bediener mag zich in het werkgebied bevinden wanneer de machine draait. Dit helpt het risico op letsel te verminderen.
• Reik nooit in de voorste klauwplaat of de achterste centreerkop van de machine. Dit vermindert het risico op verstrengeling.
• Lees en begrijp deze instructies en de instructies en waarschuwingen voor alle apparatuur en materialen die worden gebruikt voordat u dit gereedschap bedient om het risico op ernstig persoonlijk letsel te verminderen.

Beschrijving, specificaties en standaarduitrusting

Beschrijving

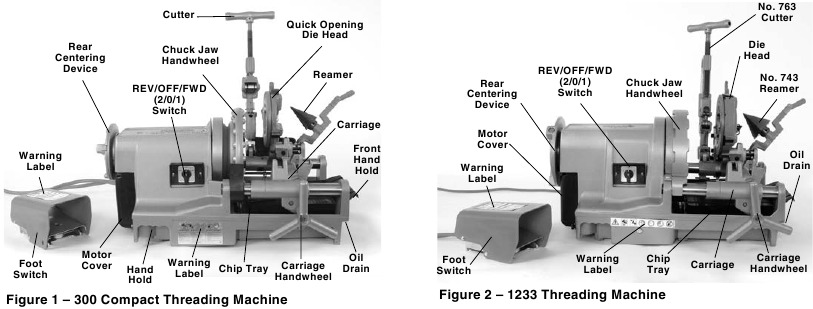

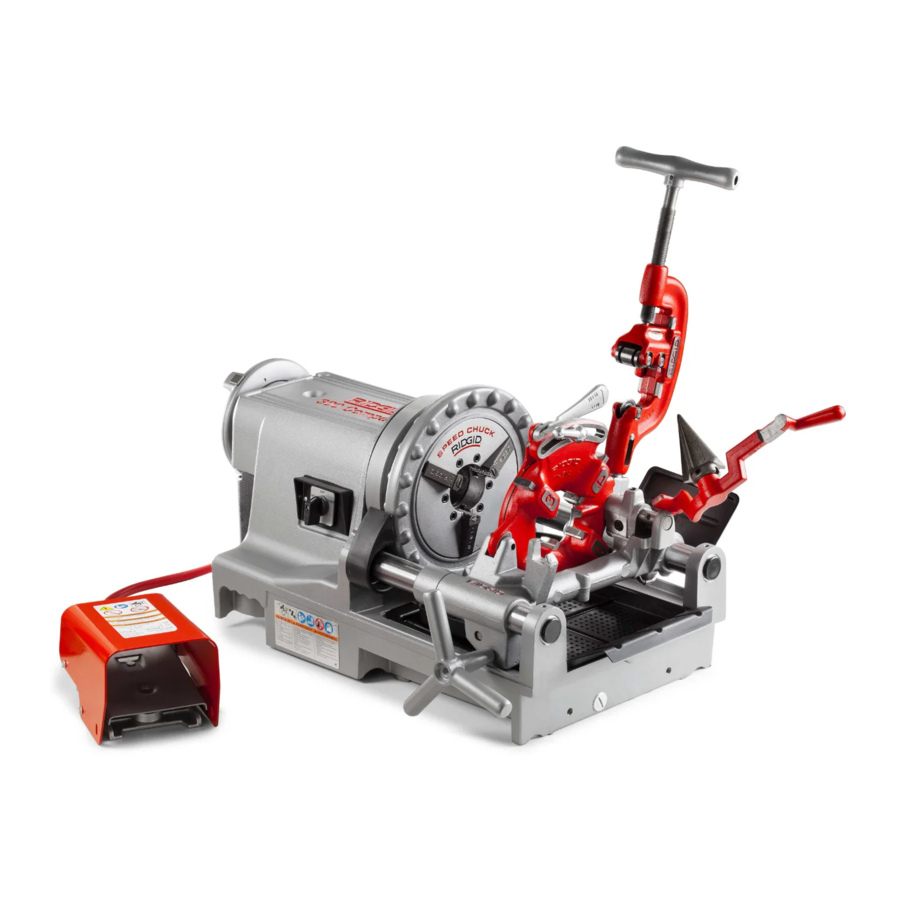

De RIDGID^® Model 300 Compact en 1233 Draadsnijmachines zijn elektrisch aangedreven machines die pijpen, leidingen en bouten centreren en vastklemmen en ze roteren terwijl snij-, ruim- en draadsnijbewerkingen worden uitgevoerd. Draadsnijmatrijzen zijn gemonteerd in een verscheidenheid aan beschikbare matrijzenkoppen. Een integraal oliesysteem met instelbare stroomsnelheid is aanwezig om het werk te overspoelen met draadsnijolie tijdens het draadsnijden.

Met de juiste optionele apparatuur kunnen RIDGID^® Model 300 Compact en 1233 Draadsnijmachines worden gebruikt om 2¹/2" – 4" pijpen, korte of dichte nippels te voorzien van schroefdraad of voor rolgleuven.

Specificaties

Parameter	300 Compact Draadsnijmachine		1233 Draadsnijmachine
Capaciteit pijpdraad (Nominale pijpmaat)	1 / 8 tot 2 inch (3 tot 50 mm)		1 / 8 tot 3 inch (3 tot 80 mm)
Capaciteit boutdraad (werkelijke stafdiameter)	1 / 4 tot 2 inch (6 tot 50 mm)		3 / 8 tot 2 inch (9,5 tot 50 mm)
LH-schroefdraad	Ja (alleen units met REV)		Nee
Nominaal motorvermogen (pk)	½ pk (0,37 kW)		½ pk (0,37 kW)
Motortype	Universele motor, enkelfasig		Universele motor, enkelfasig
Elektrische informatie	36 RPM 115 V, 50/60 Hz, 12 AMP 230 V, 50/60 Hz, 8 AMP 1700 W	52 RPM 115 V, 50/60 Hz, 18 AMP . 2100 W	115 V, 50/60 Hz, 15 AMP 230 V, 50/60 Hz, 8 AMP 1700 W
Bedrijfssnelheid	36 RPM (versie met 52 RPM beschikbaar)		36 RPM
Bedieningselementen	Rotary Type REV/OFF/FWD (2/0/1)-schakelaar en AAN/UIT-voetschakelaar. Sommige units gebruiken een UIT/AAN-tuimelschakelaar in plaats van de Rotary-schakelaar.		Rotary Type REV/OFF/FWD (2/0/1)-schakelaar en AAN/UIT-voetschakelaar Sommige units gebruiken een UIT/AAN-tuimelschakelaar in plaats van de Rotary-schakelaar.
Voorste klauwplaat	Hamertype met vervangbare Rocker-Action kaakinzetstukken		Hamertype met vervangbare Rocker-Action kaakinzetstukken
Achterste centreerinrichting	Scroll-bediend, roteert met klauwplaat		Scroll-bediend, roteert met klauwplaat
Matrijzenkoppen	Zie RIDGID catalogus voor beschikbare matrijzenkoppen		Zie RIDGID catalogus voor beschikbare matrijzenkoppen
Snijder	Model 360, 1 / 8 " - 2" volledig zwevende, zelfcentrerende snijder		Model 763, 1 ⁄ 4 " - 3", zelfcentrerende snijder
Ruimer	Model 344, 1 / 8 " - 2" ruimer		Model 743, 1 ⁄ 4 " - 3", 5-gegroefde ruimer
Oliesysteem	Reservoirinhoud 3,2 qt (3 l), met geïntegreerde Gerotor-pomp, instelbare stroomsnelheid		Reservoirinhoud 3,2 qt (3 l), met geïntegreerde Gerotor-pomp, instelbare stroomsnelheid
Gewicht (unit met matrijzenkop)	141 lb (64 kg)		165 lb (75 kg)

Standaarduitrusting

Raadpleeg de RIDGID catalogus voor details over de apparatuur die wordt meegeleverd met specifieke machinenummer.

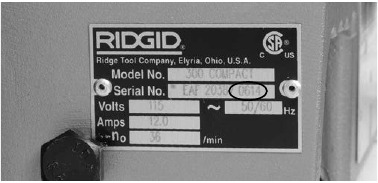

De serienummerplaat van de draadsnijmachine bevindt zich aan het uiteinde van de basis of aan de achterkant van de basis. De laatste 4 cijfers geven de maand en het jaar van de fabricage aan (06 = juni, 14 = 2014).

Afbeelding 3 – Serienummer machine

LET OP De selectie van geschikte materialen en installatie-, verbindings- en vormmethoden is de verantwoordelijkheid van de systeemontwerper en/of installateur. De selectie van onjuiste materialen en methoden kan systeemfalen veroorzaken.

Roestvrij staal en andere corrosiebestendige materialen kunnen tijdens installatie, verbinding en vorming worden verontreinigd. Deze verontreiniging kan corrosie en voortijdig falen veroorzaken. Een zorgvuldige evaluatie van materialen en methoden voor de specifieke serviceomstandigheden, inclusief chemische en temperatuur, moet worden voltooid voordat een installatie wordt geprobeerd.

Machineassemblage

Volg deze procedures voor een correcte montage om het risico op ernstig letsel tijdens gebruik te verminderen.
Het niet monteren van de draadsnijmachine op een stabiele standaard of bank kan leiden tot kantelen en ernstig letsel.
De REV/OFF/FWD-schakelaar moet op OFF staan en de machine moet worden losgekoppeld voordat de montage begint.
Gebruik de juiste tiltechnieken. De RIDGID 300 Com pact weegt 141 lb (64 kg) en de 1233 weegt 165 lb (75 kg).

Montage op standaards

De draadsnijmachines kunnen op verschillende RIDGID draadsnijderstandaards worden gemonteerd. Raadpleeg de RIDGID catalogus voor informatie over standaards en de respectieve instructieblad voor standaards voor montage-instructies.

Montage op werkbank

De machines kunnen op een vlakke, stabiele werkbank worden gemonteerd. Om de unit op een werkbank te monteren, gebruikt u vier ¹/4" - 20 UNC-bouten in de gaten in elke hoek van de machinebasis. De basisgatafstand is 12,25" × 18" (311 mm x 457 mm). Stevig vastdraaien.

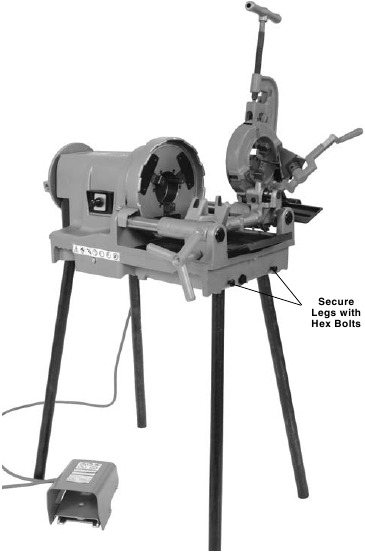

Montage op pijppoten

Vier gelijke lengtes van 1" (25 mm) pijp kunnen worden gebruikt als standaard voor beide machines. Pijpen die op een lengte van 33" (0,84 m) zijn gesneden, plaatsen de machinerails ongeveer 36" (0,91 m) boven de grond. Steek de pijpen volledig in de beenbussen aan de onderkant van de basis in de hoeken. Zet vast met vier meegeleverde 10 mm zeskantbouten door de basis. Zie afbeelding 4.

Afbeelding 4 – Draadsnijmachine gemonteerd op pijppoten

Inspectie voorafgaand aan de bediening

Inspecteer uw draadsnijmachine vóór elk gebruik en corrigeer eventuele problemen om het risico op ernstig letsel door elektrische schokken, beknelling en andere oorzaken te verminderen en om schade aan de draadsnijmachine te helpen voorkomen.

1. Zorg ervoor dat de draadsnijmachine is losgekoppeld en dat de REV/OFF/FWD-schakelaar in de OFF-stand staat.
2. Verwijder alle olie, vet of vuil van de draadsnijmachine, inclusief de handgrepen en bedieningselementen. Dit helpt bij de inspectie en voorkomt dat de machine of de bediening uit uw greep glijdt. Reinig en onderhoud de machine volgens de onderhoudsinstructies.
3. Inspecteer de draadsnijmachines op het volgende:
   • Conditie van de snoeren en stekker op schade of aanpassingen.
   • Correcte montage, onderhoud en volledigheid.
   • Kapotte, versleten, ontbrekende, verkeerd uitgelijnde of vastzittende onderdelen of andere schade.
   • Aanwezigheid en werking van de voetschakelaar. Controleer of de voetschakelaar is bevestigd, in goede staat verkeert, soepel schakelt en niet blijft hangen.
   • Aanwezigheid en leesbaarheid van waarschuwingslabels(afbeeldingen 1 en 2).
   • Conditie van de matrijzen, het snijwiel en de snijranden van de ruimer. Botte of beschadigde snijgereedschappen verhogen de vereiste kracht, leveren slechte resultaten op en verhogen het risico op letsel.
   • Elke andere toestand die een veilige en normale werking kan verhinderen.
     Als er problemen worden gevonden, gebruik de draadsnijmachine niet totdat de problemen zijn verholpen.
4. Inspecteer en onderhoud alle andere apparatuur die wordt gebruikt volgens de bijbehorende instructies om er zeker van te zijn dat deze correct functioneert.

Machine en werkgebied instellen

Stel de schroefdraadsnijmachine en het werkgebied in volgens deze procedures om het risico op letsel door elektrische schokken, het kantelen van de machine, verstrengeling, beknelling en andere oorzaken te verminderen, en om schade aan de schroefdraadsnijmachine te helpen voorkomen.
Zet de machine vast op een stabiele standaard of bank. Ondersteun de pijp op de juiste manier. Dit vermindert het risico op vallende pijpen, kantelen en ernstig letsel.
Gebruik de schroefdraadsnijmachines niet zonder een correct werkende voetschakelaar. Een voetschakelaar biedt betere controle doordat u de machine kunt uitschakelen door uw voet te verwijderen.

1. Controleer het werkgebied op:
   • Voldoende verlichting.
   • Ontvlambare vloeistoffen, dampen of stof die kunnen ontbranden. Indien aanwezig, werk dan niet in het gebied totdat de bron is geïdentificeerd, verwijderd of gecorrigeerd, en het gebied volledig is geventileerd. De schroefdraadsnijmachine is niet explosieveilig en kan vonken veroorzaken.
   • Een heldere, vlakke, stabiele, droge locatie voor alle apparatuur en de bediener.
   • Goede ventilatie. Niet uitgebreid gebruiken in kleine, afgesloten ruimtes.
   • Correct geaard stopcontact met de juiste spanning. Controleer de machineplaat voor de vereiste spanning. Een stopcontact met drie pinnen of een aardlekschakelaar is mogelijk niet correct geaard. Laat bij twijfel het stopcontact inspecteren door een erkend elektricien.
2. Inspecteer de te snijden pijp en bijbehorende fittingen. Bepaal de juiste apparatuur voor de klus, zie de specificaties. Niet gebruiken om iets anders dan recht materiaal te snijden. Snij geen pijpen met fittingen of andere hulpstukken. Dit verhoogt het risico op verstrengeling.

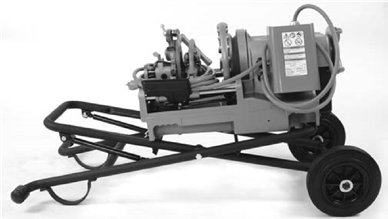

3. Transporteer de apparatuur naar het werkgebied. Zie De machine voorbereiden op transport voor informatie.
4. Controleer of de te gebruiken apparatuur correct is geïnspecteerd en gemonteerd.
5. Controleer of de REV/OFF/FWD switch in de OFF (UIT) stand staat.
6. Controleer of de juiste matrijzen in de matrijzenkop zitten en correct zijn ingesteld. Installeer en/of stel indien nodig de matrijzen in de matrijzenkop. Zie het gedeelte Matrijzenkop instellen en gebruiken voor details.
7. Zwenk de snijder, ruimer en matrijzenkop weg van de bediener. Zorg ervoor dat ze stabiel zijn en niet in het werkgebied vallen.
8. Als de pijp voorbij de spaanderbak aan de voorkant van de machine of meer dan 0,6 m (2') uit de achterkant van de machine steekt, gebruik dan pijpstandaards om de pijp te ondersteunen en te voorkomen dat de pijp en de schroefdraadsnijmachine kantelen of vallen. Plaats de pijpstandaards in lijn met de machineklauwen, ongeveer ¹/₃ van de afstand van het uiteinde van de pijp tot de machine. Langere pijpen hebben mogelijk meer dan één pijpstandaard nodig. Gebruik alleen pijpstandaards die voor dit doel zijn ontworpen. Onjuiste pijpondersteuningen of het met de hand ondersteunen van de pijp kan leiden tot kantelen of letsel door verstrengeling.
9. Beperk de toegang of plaats afschermingen of barricades om een minimale vrije ruimte van 1 m (3') rond de schroefdraadsnijmachine en pijp te creëren. Dit helpt voorkomen dat niet-bedieners in contact komen met de machine of pijp en vermindert het risico op kantelen of verstrengeling.

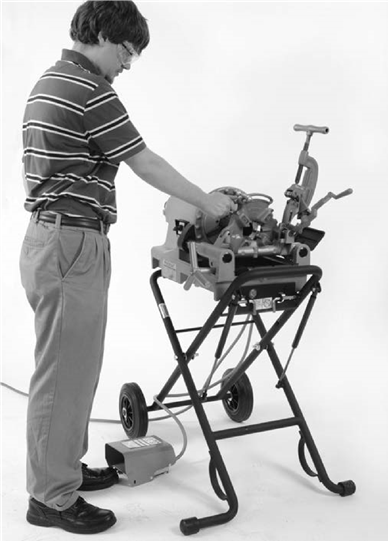

10. Plaats de voetschakelaar zoals weergegeven in Afbeelding 21 om een goede werkpositie mogelijk te maken.

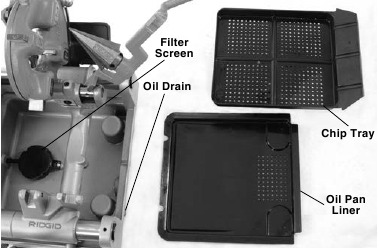

11. Controleer het niveau van RIDGID draadsnijolie. Verwijder de spaanderbak en de oliepanvoering; zorg ervoor dat het filterscherm volledig in de olie is ondergedompeld.Zie Onderhoud van het oliesysteem. Als de machine is uitgerust met de lekbak, zorg er dan voor dat deze correct is geplaatst om olie die van de matrijzenkop druppelt in de spaanderbak te leiden (zie Afbeelding 5).

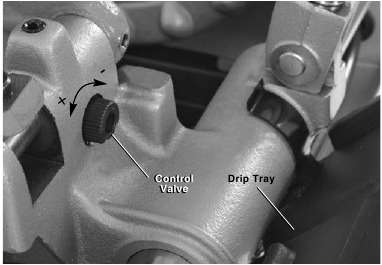

    Afbeelding 5 – Oliestroom aanpassen
12. Met de REV/OFF/FWD switch in de OFF (UIT) stand, leg het snoer langs een vrij pad. Steek met droge handen het netsnoer in het correct geaarde stopcontact. Houd alle aansluitingen droog en van de grond. Als het netsnoer niet lang genoeg is, gebruik dan een verlengsnoer dat:
    • In goede staat verkeert.
    • Een stekker met drie pinnen heeft, net als op de schroefdraadsnijmachine.
    • Geschikt is voor gebruik buitenshuis en een W- of W-A-aanduiding in het snoer heeft (bijv. SOW).
    • Voldoende draaddikte heeft. Gebruik voor verlengsnoeren tot 15,2 m (50') lang 14 AWG (2,5 mm²) of dikker. Gebruik voor verlengsnoeren van 15,2 m - 30,5 m (50'-100') lang 12 AWG (2,5 mm²) of dikker.
13. Controleer de schroefdraadsnijmachine op de juiste werking. Met de handen vrij:
    • Verplaats de REV/OFF/FWD switch naar de FWD stand. Druk op de voetschakelaar en laat deze los. De klauwplaat moet tegen de klok in draaien, gezien vanaf het uiteinde van de wagen(zie Afbeelding 23.) Herhaal dit voor de REV stand – de klauwplaat moet met de klok mee draaien. Als de schroefdraadsnijmachine niet in de juiste richting draait, of de voetschakelaar de werking van de machine niet regelt, gebruik de machine dan niet totdat deze is gerepareerd.
    • Druk de voetschakelaar in en houd deze vast. Inspecteer de bewegende delen op verkeerde uitlijning, binding, vreemde geluiden of andere ongebruikelijke omstandigheden. Verwijder uw voet van de voetschakelaar. Als er ongebruikelijke omstandigheden worden aangetroffen, gebruik de machine dan niet totdat deze is gerepareerd
    • Plaats de matrijzenkop in de gebruiksstand. Druk de voetschakelaar in en houd deze vast. Controleer de oliestroom door de matrijzenkop. Verwijder uw voet van de voetschakelaar. De oliestroom kan worden aangepast met de regelklep op de wagen(Afbeelding 5). Draaien met de klok mee vermindert de stroom en draaien tegen de klok in verhoogt de stroom. Pas dit niet aan terwijl de machine draait.
14. Verplaats de REV/OFF/FWD switch naar de OFF (UIT) stand en trek met droge handen de stekker van de machine uit het stopcontact.

Diekop instellen en gebruiken

De 300 Compact en 1233 draadsnijmachines kunnen worden gebruikt met een verscheidenheid aan RIDGID-diekoppen om buis- en boutdraad te snijden. Hier is informatie opgenomen voor snelopenende, zelfopenende en terugtrekkende zelfopenende diekoppen (alleen 1233). Zie de RIDGID-catalogus voor andere beschikbare diekoppen.

Voor diekoppen die gebruikmaken van universele matrijzen voor buizen, is één set matrijzen vereist voor elk van de volgende buismaatbereiken: (¹/8"), (¹/4" en ³/8"), (¹/2" en ³/4") en (1" tot 2"). NPT/NPSM-matrijzen moeten worden gebruikt in NPT-diekoppen en BSPT/BSPP-matrijzen moeten worden gebruikt in BSPT-diekoppen – De maatbalk is voor elk gemarkeerd.

Diekoppen die mono- of boutmatrijzen gebruiken, vereisen een speciale set matrijzen voor elke specifieke draadmaat. Matrijzen met hoge snelheid worden aanbevolen voor gebruik op machines met 52 tpm.

Zie de RIDGID-catalogus voor matrijzen die beschikbaar zijn voor uw diekop.

Snijd altijd een testdraad om de juiste draadmaat te bevestigen na het vervangen/aanpassen van de matrijzen.

Diekop verwijderen/installeren

Plaats/verwijder de diekopstift in het bijbehorende gat in de wagen. Wanneer de diekop volledig is geplaatst, wordt deze op zijn plaats gehouden. Wanneer deze is geïnstalleerd, kan de diekop op de stift worden gedraaid om hem uit te lijnen met de buis, of kan hij omhoog en uit de weg worden gezwenkt om het gebruik van de snijder of ruimer mogelijk te maken.

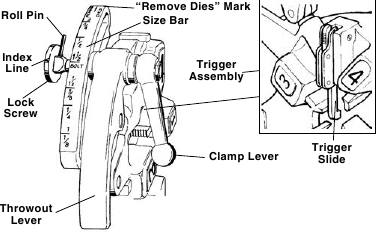

Snelopenende diekoppen

Snelopenende diekoppen omvatten model 811A en 531/532 bout. Snelopenende diekoppen worden handmatig geopend en gesloten voor een door de gebruiker opgegeven draadlengte.

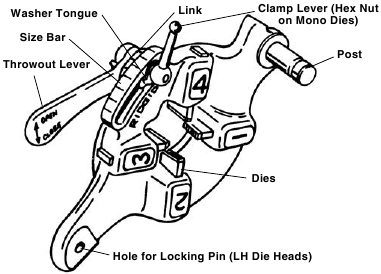

Figuur 6 – Snelopenende diekop

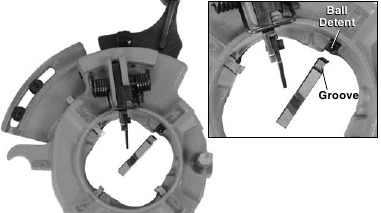

Matrijzen plaatsen/vervangen

1. Plaats de diekop met de nummers naar boven.
2. Verplaats de uitwerphendel naar de OPEN (open) positie (Figuur 7).

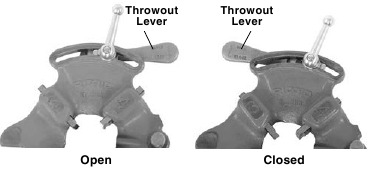

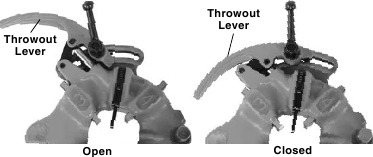

   Figuur 7 – Open/gesloten hendelpositie
3. Draai de klemhendel los (zeskantmoer op monodiekoppen) ongeveer drie slagen.
4. Til de tong van de ring uit de sleuf in de maatbalk. Verplaats de ring naar het einde van de sleuf (Figuur 8).

   Figuur 8 – Matrijzen plaatsen
5. Verwijder de matrijzen uit de diekop.
6. Plaats de juiste matrijzen in de diekop, met de genummerde rand naar boven totdat de indicatorlijn gelijk ligt met de rand van de diekop (zie Figuur 8). De nummers op de matrijzen moeten overeenkomen met die op de diekopsleuven. Vervang matrijzen altijd als sets – meng geen matrijzen uit verschillende sets.
7. Verplaats het koppelingsindexteken om uit te lijnen met het gewenste maatteken op de maatbalk. Pas de matrijzeninzet indien nodig aan om beweging mogelijk te maken. De ringtong moet zich in de sleuf aan de linkerkant bevinden.
8. Draai de klemhendel vast (zeskantmoer op monodiekoppen).

Draadmaat aanpassen

1. Installeer de diekop volgens de instructies van de draadsnijmachine en verplaats de diekop in de draadsnijpositie.
2. Draai de klemhendel los (zeskantmoer op monodiekoppen).
3. Begin met het koppelingsindexteken dat is uitgelijnd met het gewenste maatteken op de maatbalk. Stel op monodiekoppen en boutdiekoppen het koppelingsteken in op de lijn in de maatbalk. Stel voor boutdraden met een universele diekop alle boutmatrijzen in op de BOLT-lijn op de maatbalk (Figuur 9).

   Figuur 9 – Aanpassen
4. Als de draadmaat moet worden aangepast, stelt u het koppelingsindexteken iets buiten het teken op de maatbalk in in de richting van OVER (grotere draaddiameter, minder windingen van fittinginschakeling) of UNDER (kleinere draaddiameter, meer windingen van fittinginschakeling).
5. Draai de klemhendel vast.

De diekop openen aan het einde van de draad

Aan het einde van de draad:

• Buisdraden – Het einde van de buis met schroefdraad ligt gelijk met het einde van matrijsnummer 1.
• Boutdraden – Draad de gewenste lengte – let goed op eventuele interferentie tussen de onderdelen.

Verplaats de uitwerphendel naar de OPEN-positie, waardoor de matrijzen worden ingetrokken.

Zelfopenende diekoppen

De model 815A-diekoppen zijn zelfopenende diekoppen. Voor buismaten van ¹/2" tot 2" kan een trigger worden gebruikt om de diekop te openen wanneer de draad klaar is. Voor maten van ¹/8" tot ³/8", bout- en rechte draden, en indien gewenst voor de andere maten, wordt de diekop handmatig geopend wanneer de draad klaar is.

Figuur 10 – Universele zelfopenende diekop

Matrijzen plaatsen/vervangen

1. Plaats de diekop met de nummers naar boven.
2. Zorg ervoor dat de triggergroep is losgemaakt en de diekop OPEN staat door de triggerschuif weg te trekken van de diekop. Blijf uit de buurt van de veerbelaste uitwerphendel terwijl u de triggergroep loslaat.

   Figuur 11 – Open/gesloten positie
3. Draai de klemhendel ongeveer zes volledige slagen los.
4. Trek de vergrendelingsschroef uit de maatbalksleuf zodat de rolpen de sleuf passeert. Plaats de maatbalk zo dat de indexlijn op de vergrendelingsschroef is uitgelijnd met het RE MOVE DIES-teken.
5. Verwijder de matrijzen uit de diekop.
6. Plaats de juiste matrijzen in de diekop, met de genummerde rand naar boven totdat de indicatorlijn gelijk ligt met de rand van de diekop (zie Figuur 12). De nummers op de matrijzen moeten overeenkomen met die op de diekopsleuven. Vervang matrijzen altijd als sets – meng geen matrijzen uit verschillende sets.

   Figuur 12 – Matrijzen plaatsen
7. Verplaats de maatbalk zodat de indexlijn op de vergrendelingsschroef is uitgelijnd met het gewenste maatteken. Pas de matrijzeninzet indien nodig aan om beweging mogelijk te maken.
8. Zorg ervoor dat de rolpen naar het REMOVE DIES-teken wijst.
9. Draai de klemhendel vast.

Draadmaat aanpassen

1. Installeer de diekop volgens de instructies van de draadsnijmachine en verplaats de diekop in de draadsnijpositie.
2. Draai de klemhendel los.
3. Plaats de maatbalk zo dat de indexlijn op de vergrendelingsschroef is uitgelijnd met het gewenste maatteken op de maatbalk. Als de draadmaat moet worden aangepast, stelt u de vergrendelingsschroefindexlijn iets buiten het teken op de maatbalk in in de richting van OVER (grotere draaddiameter, minder windingen van fittinginschakeling) of UNDER (kleinere draaddiameter, meer windingen van fittinginschakeling).
4.
   Figuur 13 – Draadmaat aanpassen
5. Draai de klemhendel vast.

Triggerschuif aanpassen

Plaats de triggerschuif voor de maat van de buis die wordt getapt (zie Figuur 14).

Figuur 14 – De trigger instellen

• ½ " en ¾ " – Het uiteinde van de buis moet de voet van de triggerschuif raken.
• 1" tot 2" – Het uiteinde van de buis moet de schacht van de triggerschuif raken.

Voor

• ¹/₈", ¼" en ³/₈" buis
• Langere of kortere draden
• Boutdraad

Duw de triggerschuif omhoog en uit de weg. De diekop moet handmatig worden geopend.

De diekop openen aan het einde van de draad

Bij gebruik van de trigger komt deze in contact met het uiteinde van de buis, waardoor de diekop automatisch opengaat. Blijf uit de buurt van de veerbelaste uitwerphendel wanneer deze loskomt.

Om de diekop handmatig te openen (met de triggerschuif omhoog), aan het einde van de draad:

• Taps toelopende buisdraden – Het uiteinde van de buis ligt gelijk met het uiteinde van matrijsnummer 1.
• Bout- en rechte draden – Draad de gewenste lengte – let goed op eventuele interferentie tussen de onderdelen.

Verplaats de uitwerphendel naar de OPEN-positie, waardoor de matrijzen worden ingetrokken.

Terugtrekkende zelfopenende diekoppen

De model 728 en 928 terugtrekkende zelfopenende diekoppen worden gebruikt op de 1233-draadsnijmachine voor buismaten van 2¹/2" en 3". Een trigger wordt gebruikt om de diekop te openen wanneer de draad klaar is en is instelbaar om de draadlengte te wijzigen.

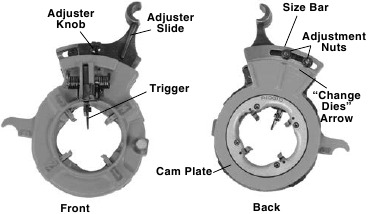

Figuur 15 – Terugtrekkende zelfopenende diekop

Matrijzen plaatsen/vervangen

1. Plaats de diekop met de nummers naar boven.
2. Trek de afstelknop op de diekop naar achteren en open de diekop volledig door de nokkenplaat te verschuiven in de richting van de PIJLPUNT CHANGE DIES op de nokkenplaat.
3. Verwijder de matrijzen uit de diekop.
   Plaats de juiste matrijzen in de diekop, met de genummerde rand naar boven. De nummers op de matrijzen moeten overeenkomen met die op de diekopsleuven (zie Figuur 16).

   Figuur 16 – Matrijzen plaatsen
   De matrijsgleuven hebben een kogelpal die in de groef op de matrijzen grijpt wanneer deze correct zijn geïnstalleerd. Vervang matrijzen altijd als sets – meng geen matrijzen uit verschillende sets.
4. Trek de afstelknop naar achteren en draai de nokkenplaat naar de gewenste maatinstelling.
5. Plaats de afstelknop in de sleuf.

Draadmaat aanpassen

1. Draai de afstelmoer los voor de gewenste buismaat.
2. Begin bij het instellen voor nieuwe matrijzen met de indexlijn van de afstelschuif die is uitgelijnd met het maatteken op de maatbalk.
3. Als de draadmaat moet worden aangepast, stelt u de indexlijn iets buiten het teken op de maatbalk in in de + richting (grotere draaddiameter, minder windingen van fittinginschakeling) of in de - richting (kleinere draaddiameter, meer windingen van fittinginschakeling) zoals weergegeven op de maatbalk.

   Figuur 17 – Draadmaat aanpassen
4. Draai de afstelmoer vast.

Draadlengte aanpassen

1. Draai de schroef op de onderste trigger los.
2. Voor korte draden verschuift u de onderste trigger in de richting van de machinespil. Voor lange draden verschuift u deze weg van de spil (zie Figuur 18 – fabrieksinstellingen weergegeven).

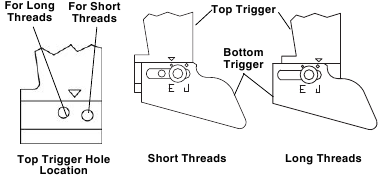

   Figuur 18 – Draadlengte aanpassen
   Lange draden hebben doorgaans de voorkeur in het Verre Oosten en korte draden in Europa. Stel in zoals gewenst.
3. Draai de schroef weer vast.

De diekop voorbereiden om te tappen

Laat de diekop in de draadsnijpositie zakken. Duw stevig op de afstelschuif om de diekop in te stellen/sluiten (Figuur 19).

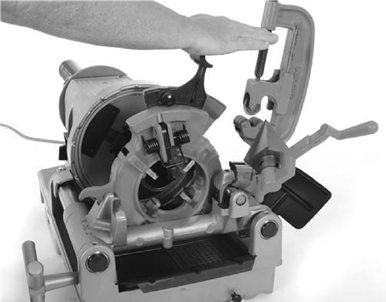

Figuur 19 – De terugtrekkende diekop sluiten

De diekop openen aan het einde van de draad

De diekoptrigger komt in contact met het uiteinde van de buis, waardoor de diekop automatisch opengaat.

Gebruiksaanwijzing

Draag geen handschoenen of losse kleding. Houd mouwen en jassen dichtgeknoopt. Losse kleding kan verstrikt raken in draaiende onderdelen en letsel veroorzaken door beknelling en stoten.
Houd uw handen uit de buurt van draaiende buizen en onderdelen. Stop de machine voordat u draden afveegt of fittingen vastschroeft. Reik niet over de machine of pijp. Om verwondingen door verstrikking, beknelling of stoten te voorkomen, laat u de machine volledig tot stilstand komen voordat u de pijp of machineklauwplaten aanraakt.
Gebruik deze machine niet om fittingen vast of los te draaien. Dit kan letsel door stoten of beknelling veroorzaken.
Gebruik geen draadsnijmachine zonder een goed werkende voetschakelaar. Blokkeer nooit een voetschakelaar in de AAN-stand, zodat deze de draadsnijmachine niet bedient. Een voetschakelaar biedt betere controle doordat u de motor van de machine kunt uitschakelen door uw voet te verwijderen. Als verstrikking optreedt en de motor van stroom wordt voorzien, wordt u in de machine getrokken. Deze machine heeft een hoog koppel en kan ervoor zorgen dat kleding met voldoende kracht om uw arm of andere lichaamsdelen wikkelt om botten te breken of te pletten of om stoot- of andere verwondingen te veroorzaken.
Eén persoon moet zowel het werkproces als de voetschakelaar bedienen. Bedien niet met meer dan één persoon. In geval van verstrikking moet de bediener de voetschakelaar kunnen bedienen.
Volg de bedieningsinstructies om het risico op letsel door verstrikking, stoten, beknelling en andere oorzaken te verminderen.

1. Zorg ervoor dat de machine en de werkplek goed zijn opgesteld en dat de werkplek vrij is van omstanders en andere afleidingen. De bediener mag de enige persoon in de ruimte zijn tijdens het bedienen van de machine.
   De snijder, ruimer en matrijzenkop moeten omhoog staan, weg van de bediener, niet in de werkstand plaatsen. Zorg ervoor dat ze stabiel zijn en niet vallen. Open de klauwplaten van de draadsnijmachine volledig.
2. Steek een pijp korter dan 2' (0,6 m) vanaf de voorkant van de machine in. Steek langere pijpen door een van beide uiteinden, zodat het langere gedeelte buiten de achterkant van de draadsnijmachine uitsteekt. Controleer of de pijpsteunen goed zijn geplaatst.
3. Markeer de pijp indien nodig. Plaats de pijp zo dat het te snijden gebied of het te ruimen of van schroefdraad te voorzien uiteinde zich ongeveer 4" (100 mm) van de voorkant van de klauwplaat bevindt. Als het dichterbij is, kan de slede tijdens het draadsnijden tegen de machine stoten en de machine beschadigen.
4. Draai de achterste centreerinrichting tegen de klok in (vanuit de achterkant van de machine gezien) om op de pijp te sluiten. Zorg ervoor dat de pijp in het midden van de inzetstukken zit. Dit verbetert de pijpsteun en geeft betere resultaten.

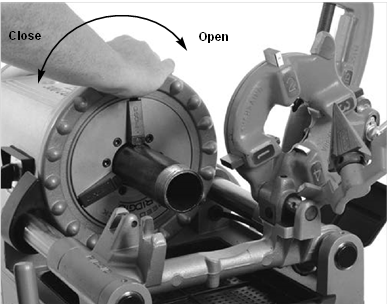

   Figuur 20 – Pijp vastzetten
5. Draai het handwiel van de voorste klauwplaat tegen de klok in (van voren gezien) om op de pijp te sluiten. Zorg ervoor dat de pijp in het midden van de inzetstukken zit.
   Gebruik herhaalde en krachtige draaibewegingen tegen de klok in van het handwiel om de pijp in de voorste klauwplaat vast te zetten.
6. Neem een goede werkpositie in om de controle over de machine en de pijp te behouden (zie figuur 21).

   Figuur 21 – Werkpositie
   • Ga aan de REV/OFF/FWD-schakelaarkant van de machine staan met gemakkelijke toegang tot het gereedschap en de schakelaar.
   • Zorg ervoor dat u de voetschakelaar kunt bedienen. Stap nog niet op de voetschakelaar.
   • Zorg ervoor dat u goed in evenwicht bent en niet te ver hoeft te reiken.

Snijden

1. Open de snijder door de voedingsschroef tegen de klok in te draaien. Laat de snijder in de snijpositie zakken over de pijp. Gebruik het handwiel van de slede om de snijder over het te snijden gebied te bewegen en lijn het snijwiel uit met de markering op de pijp. Het snijden van van schroefdraad voorziene of beschadigde delen van de pijp kan het snijwiel beschadigen.
2. Draai de voedingsschroefhendel van de snijder vast om het snijwiel stevig in contact te brengen met de pijp, terwijl u het snijwiel uitgelijnd houdt met de markering op de pijp.
3. Zet de REV/OFF/FWD-schakelaar in de FWD-stand.
4. Pak met beide handen de voedingshendel van de pijpsnijder vast.
5. Druk de voetschakelaar in.
6. Draai de voedingsschroefhendel een halve slag per rotatie van de pijp vast totdat de pijp is doorgesneden. Agressiever aandraaien van de hendel verkort de levensduur van het snijwiel en vergroot de braamvorming op de pijp. Ondersteun de pijp niet met de hand. Laat het afgesneden stuk worden ondersteund door de slede van de draadsnijmachine en de pijpstandaard.

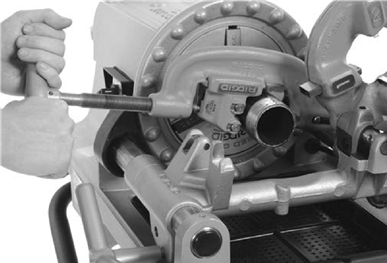

   Figuur 22 – Pijp snijden met snijder
7. Haal de voet van de voetschakelaar.
8. Zet de REV/OFF/FWD-schakelaar in de OFF-stand.
9. Zet de snijder omhoog, uit de buurt van de bediener.

Ruimen

1. Verplaats de ruimer in de ruimpositie. Zorg ervoor dat deze stevig is geplaatst om te voorkomen dat hij tijdens gebruik beweegt.
2. Zet de REV/OFF/FWD-schakelaar in de FWD-stand.
3. Pak met beide handen het handwiel van de slede vast.
4. Druk de voetschakelaar in.
5. Draai het handwiel van de slede om de ruimer naar het uiteinde van de pijp te bewegen. Oefen lichte druk uit op het handwiel om de ruimer in de pijp te voeren om de braam naar wens te verwijderen.

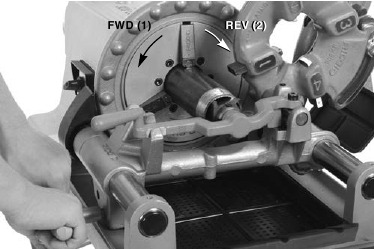

   Figuur 23 – Pijp ruimen met ruimer, machinerotatie
6. Haal de voet van de voetschakelaar.
7. Zet de REV/OFF/FWD-schakelaar in de OFF-stand.
8. Zet de ruimer omhoog, uit de buurt van de bediener.

Pijp van schroefdraad voorzien

Vanwege de verschillende pijpeigenschappen moet er altijd een proefdraad worden uitgevoerd vóór de eerste draad van de dag of bij het veranderen van pijpmaat, -schema of -materiaal.

1. Laat de matrijzenkop in de draadsnijpositie zakken. Controleer of de matrijzen correct zijn voor de pijp die van schroefdraad wordt voorzien en correct zijn ingesteld. Zie het gedeelte "Matrijzenkop instellen en gebruiken" voor informatie over het verwisselen en afstellen van matrijzen.
2. Sluit de matrijzenkop.
3. Zet de REV/OFF/FWD-schakelaar in de FWD-stand.
4. Pak met beide handen het handwiel van de slede vast.
5. Druk de voetschakelaar in.
6. Bevestig de snijolie die door de matrijzenkop stroomt.
7. Draai het handwiel van de slede om de matrijzenkop naar het uiteinde van de pijp te bewegen (figuur 24). Oefen lichte kracht uit op het handwiel om de matrijzenkop op de pijp te starten. Zodra de matrijzenkop begint met het draadsnijden van de pijp, is er geen extra kracht meer nodig op het handwiel van de slede.

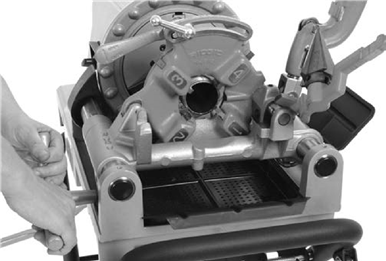

   Figuur 24 – Pijp van schroefdraad voorzien (811-A matrijzenkop met snelle opening afgebeeld)
8. Houd uw handen uit de buurt van de draaiende pijp. Zorg ervoor dat de slede de machine niet raakt. Open de matrijzenkop wanneer de draad klaar is. Laat de machine niet in de achteruit (REV) draaien met de matrijzen ingeschakeld.
9. Haal de voet van de voetschakelaar.
10. Zet de REV/OFF/FWD-schakelaar in de OFF-stand.
11. Draai het handwiel van de slede om de matrijzenkop voorbij het uiteinde van de pijp te bewegen. Breng de matrijzenkop omhoog, uit de buurt van de bediener.
12. Verwijder de pijp uit de machine en inspecteer de draad. Gebruik de machine niet om fittingen op de draad vast of los te draaien.

Stangmateriaal/bout van schroefdraad voorzien

Het draadsnijden van bouten is vergelijkbaar met het draadsnijproces van pijpen. De materiaaldiameter mag nooit groter zijn dan de grootste draaddiameter.

Bij het snijden van boutdraad moeten de juiste matrijzen en matrijzenkop worden gebruikt. Boutdraad kan zo lang worden gesneden als nodig is, maar zorg ervoor dat de slede de machine niet raakt. Als er lange draden nodig zijn:

1. Laat aan het einde van de sledeweg de matrijzenkop gesloten, haal de voet van de voetschakelaar en zet de REV/OFF/FWD-schakelaar in de OFF-stand.
2. Open de klauwplaat en verplaats de slede en het werkstuk naar het uiteinde van de machine.
3. Zet de stang opnieuw vast en ga verder met draadsnijden.

Linkse draad snijden

Het snijden van linkse draad is vergelijkbaar met het rechtse draadsnijproces. Linkse draad snijden is alleen mogelijk met een 300 Compact-draadsnijmachine met REV/OFF/FWD-schakelaar. Om linkse draad te snijden, zijn linkse matrijzenkoppen en matrijzen vereist.

1. Wijzig de oliepompaansluitingen om de oliestroom mogelijk te maken wanneer de machine in de achteruit (REV) draait.Zie figuur 25. Zorg ervoor dat u de aansluitingen terugzet in hun oorspronkelijke configuratie wanneer u terugkeert naar rechtse draad snijden. Plaats altijd de afdekking terug voor gebruik.

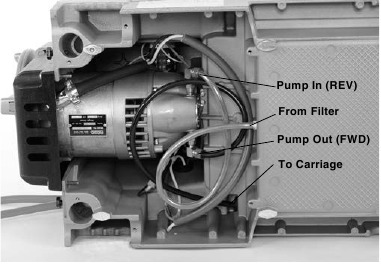

   Figuur 25A – Oliepompaansluitingen voor linkse draad snijden (schakelaar in REV)

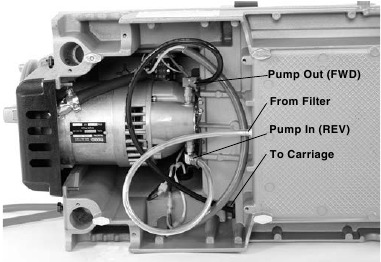

   Figuur 25B – Oliepompaansluitingen voor rechtse draad snijden (schakelaar in FWD)

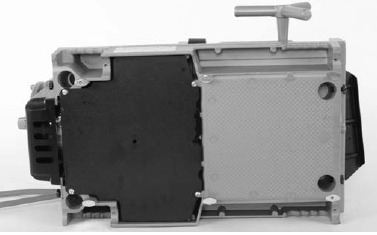

   Figuur 25C – Afdekking op zijn plaats
2. Plaats een ⁵/16" pin van 2" lang door de gaten in de sledesteun en de linkse matrijzenkop om deze op zijn plaats te houden (zie figuur 26).

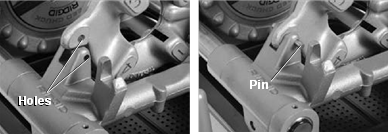

   Figuur 26 – LH-matrijzenkop op zijn plaats houden

Pijp uit de machine verwijderen

1. Met de REV/OFF/FWD-schakelaar in de OFF-stand en de pijp stilstaand, gebruikt u herhaalde en krachtige draaibewegingen met de klok mee van het handwiel om de pijp in de klauwplaat los te maken. Open de voorste klauwplaat en de achterste centreerinrichting. Reik niet in de klauwplaat of centreerinrichting.
2. Pak de pijp stevig vast en verwijder deze uit de machine. Hanteer de pijp voorzichtig, aangezien de draad nog heet kan zijn en er bramen of scherpe randen kunnen zijn.

Draden inspecteren

1. Maak de draad schoon nadat u de pijp uit de machine hebt verwijderd.
2. Inspecteer de draad visueel. De draden moeten glad en compleet zijn, met een goede vorm. Als er problemen worden gevonden, zoals draadscheuren, golvingen, dunne draden of een niet-ronde pijp, is de draad mogelijk niet afgedicht. Raadpleeg deProbleemoplossingstabel voor hulp bij het diagnosticeren van deze problemen.
3. Inspecteer de grootte van de draad.
   • De voorkeursmethode voor het controleren van de draadmaat is met een ringmeter. Er zijn verschillende stijlen ringmeters en hun gebruik kan verschillen van het hier getoonde.
   • Schroef de ringmeter met de hand vast op de draad.
   • Kijk hoe ver het pijpuiteinde door de ringmeter steekt. Het uiteinde van de pijp moet gelijk liggen met de zijkant van de meter, plus of min één slag. Als de draad niet goed meet, snijdt u de draad af, stelt u de matrijzenkop af en snijdt u een andere draad. Het gebruik van een draad die niet goed meet, kan lekkage veroorzaken.

     Figuur 27 – Draadmaat controleren
   • Als er geen ringmeter beschikbaar is om de draadmaat te inspecteren, is het mogelijk om een nieuwe schone fitting te gebruiken die representatief is voor de fittingen die op het werk worden gebruikt om de draadmaat te meten. Voor 2" en kleinere NPT-draden moeten de draden worden gesneden om 4 tot 5 slagen te verkrijgen om met de hand vast te zetten met de fitting en voor BSPT moet dit 3 slagen zijn. Voor 2¹/2" tot 3" NPT-draden moet de handmatige vastzetting 5,5 tot 6 draden zijn en voor BSPT moet dit 4 draden zijn.
4. Zie "Draadmaat aanpassen" onder "Matrijzenkop instellen en gebruiken" om de draadmaat aan te passen.
5. Test het leidingsysteem in overeenstemming met de lokale voorschriften en de normale praktijk.

Machine voorbereiden op transport

1. Zorg ervoor dat de REV/OFF/FWD-schakelaar in de OFF-stand staat en dat het snoer is losgekoppeld van het stopcontact.
2. Maak de chips en ander vuil van de opvangbak schoon. Verwijder of bevestig alle apparatuur en materialen van de machine en de standaard voordat u gaat verplaatsen om vallen of kantelen te voorkomen. Maak eventuele olie of vuil op de vloer schoon.
3. Plaats de snijder, ruimer en matrijzenkop in de werkstand.
4. Rol het netsnoer en het snoer van de voetschakelaar op.

   Figuur 28 – Machine voorbereid voor transport
5. Verwijder de machine indien nodig van de standaard. Gebruik de juiste tiltechnieken, wees u bewust van het gewicht van de machine. De machine is uitgerust met vier handgrepen op de hoeken. Wees voorzichtig bij het optillen en verplaatsen.

Onderhoudsinstructies

Zorg ervoor dat de REV/OFF/FWD-schakelaar in de OFF-stand staat en dat de machine is losgekoppeld voordat u onderhoud uitvoert of aanpassingen maakt.
Draag altijd een veiligheidsbril.
Onderhoud de draadsnijmachine volgens deze procedures om het risico op letsel door elektrische schokken, verstrikking en andere oorzaken te verminderen.

Reinigen

Maak na elk gebruik de draadsnijspaanders uit de spaanderbak en veeg eventuele olieresten weg. Veeg olie van blootliggende oppervlakken, vooral gebieden met relatieve beweging zoals de geleiderails van de wagen.

Als de klauwplaten geen grip hebben en moeten worden schoongemaakt, gebruik dan een staalborstel om eventuele ophoping van pijpaanslag, enz. te verwijderen.

Smering

Smeer maandelijks (of vaker indien nodig) alle blootliggende bewegende delen (zoals geleiderails van de wagen, snijwielen en rollen, aanvoerschroef van de snijder, klauwplaten en draaipunten) met een lichte smeerolie. Veeg overtollige olie van blootliggende oppervlakken.

Reinig de smeerpunten om vuil te verwijderen en vervuiling van de olie of het vet te voorkomen. Smeer maandelijks.

300 Compact: Gebruik een vetspuit om een Lithium EP-vet (Extreme Pressure) aan te brengen via de vetsmeerpunten in de smeerpunten.

1233: Vul de smeerpunten met smeerolie. Druk op de kogel in het smeerpunt om de olie de lagers te laten bereiken.

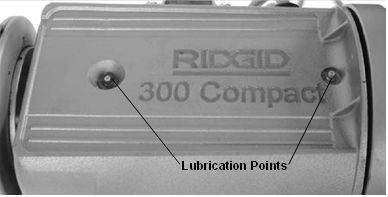

Afbeelding 29 – Smeerpunten

Onderhoud oliesysteem

Houd het oliefilterscherm schoon voor voldoende oliestroom. Het oliefilterscherm bevindt zich in de bodem van het oliereservoir. Draai de schroef los waarmee het filter aan de basis is bevestigd, verwijder het filter uit de olieleiding en reinig het. Gebruik de machine niet met het oliefilterscherm verwijderd.

Afbeelding 30 – Filterschermmontage

Vervang de draadsnijolie wanneer deze vuil of verontreinigd is. Om de olie af te tappen, plaatst u een container onder de aftapplug aan het uiteinde van het reservoir en verwijdert u de plug. Volg alle lokale wet- en regelgeving bij het afvoeren van olie. Reinig de opbouw aan de onderkant van het reservoir. Gebruik RIDGID-draadsnijolie voor hoogwaardige schroefdraden en een maximale levensduur van de matrijzen. Zie het gedeelte Specificatie voor de oliecapaciteit van het reservoir.

De oliepomp moet zelfaanzuigend zijn als het systeem schoon is. Zo niet, dan geeft dit aan dat de pomp versleten is en moet worden onderhouden. Probeer de pomp niet te ontluchten.

Snijwiel vervangen

Als het snijwiel bot of gebroken is, duw dan de snijwielpen uit het frame en controleer op slijtage. Vervang de pen indien versleten en installeer een nieuw snijwiel (zie catalogus). Smeer de pen met een lichte smeerolie.

Klauwplaten vervangen

Als de klauwplaten versleten zijn en de pijp niet vastgrijpen, moeten ze worden vervangen.

1. Plaats een schroevendraaier in de gleuf van de insert en draai 90 graden in beide richtingen. Verwijder de insert (Afbeelding 31).
2. Plaats de insert zijwaarts op de vergrendelingspen en druk zo ver mogelijk naar beneden (Afbeelding 31).

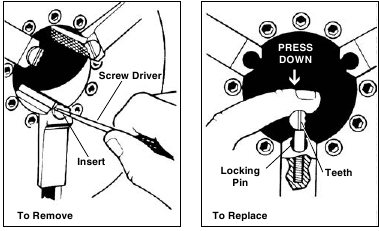

   Afbeelding 31 – Klauwplaten vervangen
3. Houd de insert stevig naar beneden en draai met een schroevendraaier zodat de tanden naar boven wijzen.

Koolborstels vervangen

Controleer de motorborstels elke 6 maanden. Vervang ze wanneer ze tot minder dan ¹/2" zijn versleten.

1. Koppel de machine los van de stroombron.
2. Draai de twee schroeven van de motorkap los en verwijder de motorkap aan de achterkant van de machine.

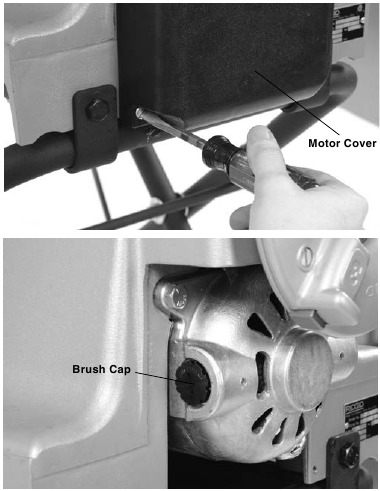

   Afbeelding 32 – Motorkap verwijderen/Borstels vervangen
3. Schroef de borsteldoppen los. Verwijder en inspecteer de borstels. Vervang ze wanneer ze tot minder dan ¹/2" zijn versleten. Inspecteer de commutator op slijtage. Laat de machine onderhouden als deze overmatig versleten is.
4. Installeer de borstels opnieuw/installeer nieuwe borstels. Monteer de unit opnieuw. Installeer alle kappen voordat u de machine gebruikt.

Optionele uitrusting

Gebruik, om het risico op ernstig letsel te verminderen, alleen apparatuur die specifiek is ontworpen en aanbevolen voor gebruik met de RIDGID-draadsnijmachines.

Catalogusnr.	Modelnr.	Beschrijving
97075	815A	1/8" - 2" NPT, zelfopenende, RH-matrijzenkop
97065	811A	1/8" - 2" NPT, snelopenende, RH-matrijzenkop
97080	815A	1/8" - 2" BSPT, zelfopenende, RH-matrijzenkop
45322	815A	1/8" - 2" BSPT, zelfopenende, RH EUR. RT
97070	811A	1/8" - 2" BSPT, snelopenende, RH-matrijzenkop
97045	531	1/4" - 1" bout, snelopenende, RH/LH-matrijzenkop
97050	532	11/4" - 2" bout, snelopenende, RH/LH-matrijzenkop
67657	250	Opklapbare wielstandaard
58077	250	Opklapbare wielstandaard
92457	100A	Universele poot- en bladstandaard
92462	150A	Universele wiel- en bladstandaard
92467	200A	Universele wiel- en kaststandaard
51005	819	Nippelklauwplaat, 1/2" - 2" NPT
68160	819	Nippelklauwplaat, 1/2" - 2" BSPT
Alleen voor 300 Compact
84537	816	1/8" - 3/4" semi-automatische matrijzenkop
84532	817	1" - 2" semi-automatische matrijzenkop
67662	—	916 groover-adapterbeugel
Alleen voor 1233
54437	728	21/2" - 3" NPT, terugwijkende zelfopenende, RH-matrijzenkop
93562	928	21/2" - 3" BSPT, terugwijkende zelfopenende, RH-matrijzenkop
—	419	Nippelklauwplaat

Voor een volledige lijst van RIDGID-apparatuur die beschikbaar is voor de 300 Compact of 1233-draadsnijmachine, zie de Ridge Tool-catalogus online op www.RIDGID.com of bel de Ridge Tool Technical Service Department (800) 519-3456, vanuit de VS en Canada.

Informatie over draadsnijolie

Lees en volg alle instructies op het etiket van de draadsnijolie en het veiligheidsinformatieblad (SDS). Specifieke informatie over RIDGID-draadsnijoliën, waaronder identificatie van gevaren, eerste hulp, brandbestrijding, maatregelen bij accidentele vrijgave, hantering en opslag, persoonlijke beschermingsmiddelen, verwijdering en transport, is opgenomen op de container en het SDS. SDS is beschikbaar op www.RIDGID.com of door contact op te nemen met de Ridge Tool Technical Service Department op (800) 519-3456 in de VS en Canada of rtctechservices@emerson.com.

Machineopslag

De draadsnijmachines moeten binnenshuis of goed afgedekt worden bewaard bij regenachtig weer. Bewaar de machine in een afgesloten ruimte die buiten bereik van kinderen en mensen die niet bekend zijn met draadsnijmachines. Deze machine kan ernstig letsel veroorzaken in de handen van ongetrainde gebruikers.

Service en reparatie

Onjuist onderhoud of reparatie kan de machine onveilig maken om te gebruiken.

De onderhoudsinstructies zullen in de meeste onderhoudsbehoeften van deze machine voorzien. Eventuele problemen die niet in dit gedeelte worden behandeld, mogen alleen worden behandeld door een geautoriseerde RIDGID-servicetechnicus.

Het gereedschap moet naar een RIDGID Independent Service Center worden gebracht of naar de fabriek worden geretourneerd. Gebruik alleen RIDGID-serviceonderdelen.

Voor informatie over uw dichtstbijzijnde RIDGID Independent Service Center of service- of reparatievragen:

• Neem contact op met uw lokale RIDGID-distributeur.
• Bezoek www.RIDGID.com om uw lokale RIDGID-contactpunt te vinden.
• Neem contact op met de Ridge Tool Technical Service Department op rtctechservices@emerson.com, of bel in de VS en Canada (800) 519-3456.

Probleemoplossing

PROBLEEM	MOGELIJKE OORZAKEN	OPLOSSING
Gescheurde schroefdraden.	Beschadigde, afgebroken of versleten matrijzen. Onjuiste snijolie. Onvoldoende snijolie. Vuile of verontreinigde olie. Matrijzenkop niet goed uitgelijnd met de pijp. Onjuiste pijp. Matrijzenkop niet correct ingesteld. Wagen beweegt niet vrij op de rails.	Vervang de matrijzen. Gebruik alleen RIDGID ® draadsnijolie. Controleer de oliestroomsnelheid en pas deze indien nodig aan. Vervang de RIDGID ® draadsnijolie. Verwijder spaanders, vuil of ander vreemd materiaal tussen de matrijzenkop en de wagen. Aanbevolen om te gebruiken met zwarte of gegalvaniseerde stalen pijp. Pijpwand te dun – gebruik pijp van schema 40 of zwaarder. Pas de matrijzenkop aan om de juiste schroefdraadgrootte te krijgen. Reinig en smeer de wagenrails.
Niet-ronde of geplette schroefdraden.	Matrijzenkop te klein ingesteld. Pijpwanddikte te dun.	Pas de matrijzenkop aan om de juiste schroefdraadgrootte te krijgen. Gebruik pijp van schema 40 of zwaarder.
Dunne schroefdraden.	Matrijzen in de verkeerde volgorde in de kop geplaatst. Geforceerde toevoerhendel van de wagen tijdens het draadsnijden. Afdekplaatschroeven van de matrijzenkop zitten los.	Plaats de matrijzen in de juiste positie in de matrijzenkop. Zodra de matrijzen de schroefdraad hebben gestart, forceer dan de toevoerhendel van de wagen niet. Laat de wagen zelfstandig toevoeren. Draai de schroeven vast.
Geen oliestroom.	Weinig of geen snijolie. Machine ingesteld voor linkse schroefdraad. Oliescherm verstopt. Oliestroomsnelheid niet correct ingesteld. Matrijzenkop niet in de draadsnijpositie (OMLAAG).	Vul het oliereservoir. Draai de oliepomp slangen om (zie het gedeelte over linkse schroefdraad). Reinig het scherm. Pas de oliestroomsnelheid aan. Verplaats de matrijzenkop naar de draadsnijpositie.
Machine werkt niet.	Motorborstels versleten.	Vervang de borstels.
Pijp slipt in de klauwen.	Klauwplaten geladen met vuil. Klauwplaten versleten. Pijp niet goed gecentreerd in de klauwplaten. Boorkop niet strak op de pijp.	Reinig de klauwplaten met een staalborstel. Vervang de klauwplaten. Zorg ervoor dat de pijp is gecentreerd in de klauwplaten, gebruik het achterste centreerapparaat. Gebruik herhaalde en krachtige rotaties van het handwiel tegen de klok in om de pijp in de voorste boorkop vast te zetten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download RIDGID 300 Compact, 1233 Handleiding

Beschikbare talen
