Smartwares CMS-30400 Snelstartgids
ONDERDELENBESCHRIJVING

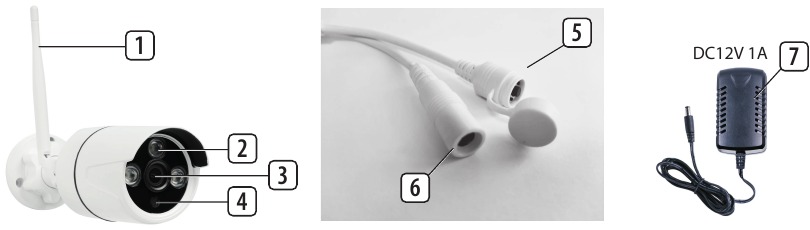

Hoofdeenheid
- Antenne
- LED-lampje
- Lens
- Dag/nachtsensor
- Resetknop
- Stroomingang
- Stroomadapter voor camera DC12V 1A

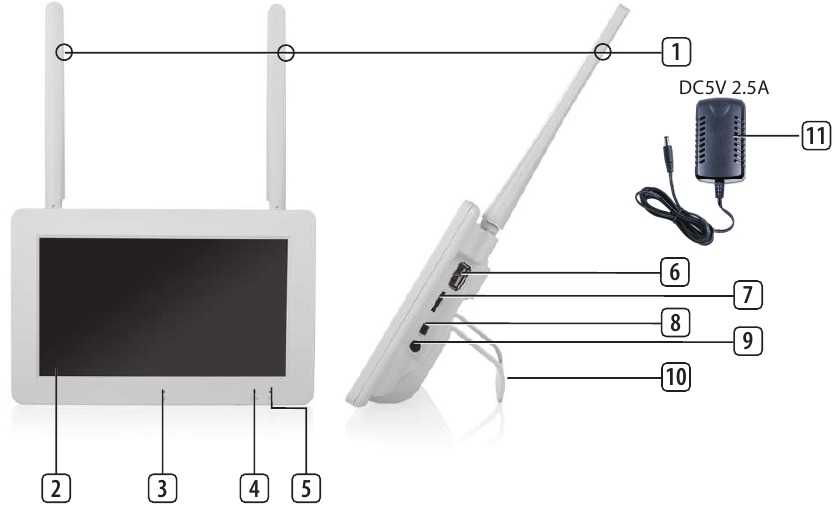

Monitor
- Antenne
- Touchscreen
- Microfoon (niet voor gebruik met dit model)
- LED-batterij-indicator
- LED-opname-indicator
- USB-slot
- MicroSD-slot
- Aan/uit-schakelaar voor batterijgebruik
- AC-adapteringang
- Standaard
- Stroomadapter voor monitor DC5V 2.5A
INSTALLATIE
De camera's zijn plug and play, ze zijn al voorgeprogrammeerd met de recorder.
- Sluit de monitor aan op de voeding door de AC-adapter in te steken.
- Optioneel: Plaats een MicroSD-kaart (niet inbegrepen) in de sleuf aan de rechterkant van de monitor.
- Schroef de antenne op de camera.
- Sluit de AC-adapter van de camera (7) aan op de stroompoort (6) en steek hem in een stopcontact.
![informatie]()
OPMERKING: Controleer voordat u de camera aan de muur bevestigt eerst of de draadloze afstand tot de monitor voldoende is.
OPMERKING: Controleer voordat u de camera aan de muur bevestigt eerst of de draadloze afstand tot de monitor voldoende is.SCHERMMENU
Het schermmenu verschijnt wanneer u op de videostream tikt.
| Nr: | Knop | Beschrijving |
1 | Speaker (Luidspreker) | Selecteer om het geluid van de monitorluidsprekers te dempen/heffen |
2 | Home (Thuis) | Selecteer om naar het hoofdmenu te gaan |
3 | Zoom | Selecteer om in te zoomen op de videostream. Tik eenmaal om de zoommodus te selecteren. Tik nogmaals in de afbeelding om in te zoomen. Selecteer het (-) pictogram om de zoommodus te verlaten. |
4 | Playback (Afspelen) | Selecteer om naar het afspeelmenu te gaan. Hiermee kunt u opnamen bekijken. |
DRAADLOOS INTERNET
Voer de onderstaande procedure uit om de draadloze internetverbinding in te schakelen. Deze functie is optioneel, maar hiermee kunt u de volgende functies gebruiken:
- App-connectiviteit
- Tijd- en datesynchronisatie.
- Zorg ervoor dat u een met internet verbonden wifi-router, uw wachtwoord en de naam van de router (SSID) beschikbaar hebt.
- Selecteer in het hoofdmenu: "System Setup" (Systeeminstellingen).
- Selecteer "Wireless Internet" (Draadloos internet).
- Schakel WLAN in.
- Selecteer "Hotspot list" (Hotspotlijst).
- Zoek en selecteer uw draadloze router.
- Typ uw wachtwoord.
![informatie]()
OPMERKING: Alleen 2,4 GHz-netwerken worden ondersteund - Download de "SW360"-app.
- Open de app, registreer u als nieuwe gebruiker en volg de instructies in de app.
EXTRA CAMERA'S AANSLUITEN
De monitor kan maximaal 4 camera's koppelen.
- Schakel de camera in door deze aan te sluiten op het elektriciteitsnet.
- Wacht 30 seconden.
- U hoort nu: "Start configuration mode" (Start configuratiemodus).
OPMERKING: als u de stem niet hoort, houdt u de resetknop op de camera 6 seconden ingedrukt totdat u "Restore factory setting" (Fabrieksinstellingen herstellen) hoort. - Selecteer op de monitor in het hoofdmenu: "Add Camera" (Camera toevoegen).
- Selecteer "Add Camera" (Camera toevoegen).
- Op de camera: als de bovenstaande stappen correct zijn uitgevoerd, hoort u:
- "Wireless settings, please wait" (Draadloze instellingen, even geduld aub)
- "Wireless connection successful" (Draadloze verbinding succesvol)
- Wacht op de monitor tot de koppeling is voltooid.
MEER INFORMATIE
Ga voor meer informatie naar: www.smartwares.eu en zoek naar CMS-30400
Technische data
Draadloze technologie: wifi
Werkfrequentie: 2,4 GHz
Max. radiofrequentievermogen: 18,30 dBm
Informatie voor voedingsadapters:
Monitor:
Uitgang DC5V 2.5A
Ingang: 100-240V 50/60Hz
Camera:
Ingang: 100-240V 50/60Hz
Uitgang: DC 12V 1A
Gebruik alleen de meegeleverde stroomadapters
smartwares Europe
Swaardvenstraat 65
5048 AV Tilburg
Nederland
www.smartwares.eu
