Tork SA210 - Timer Programmeer Instructies

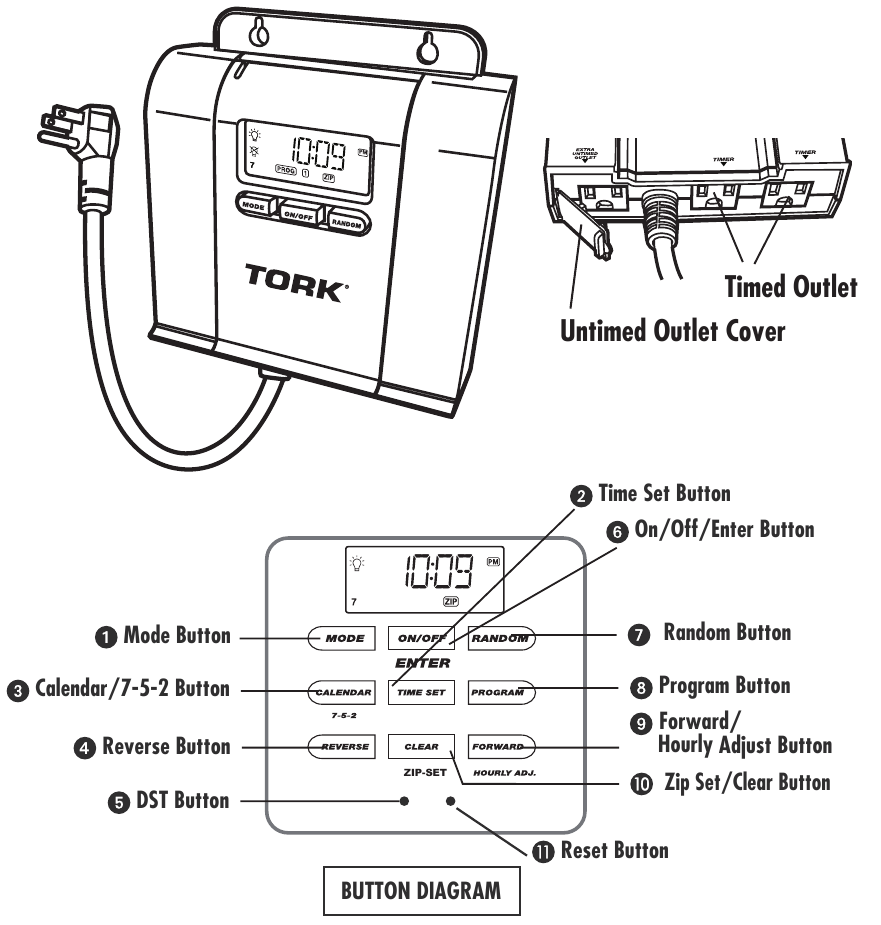

Overzicht

CONTACTWAARDEN

• 120VAC, 60 Hz.
• 15 AMP Resistief KNOP DIAGRAM
• 15 AMP Inductief
• 1000W Tungsten
• 1000W Gloeilamp
• 1/4 HP Motor

FUNCTIE

De SA210 is ontworpen voor gebruik buitenshuis en kan binnen of buiten aan een muur worden gemonteerd. Het regelt vakantie-, landschaps-, zwembad-, spa-accessoires, beveiligingsverlichting, enz. buitenshuis. De SA210 heeft 3 stopcontacten: 2 getimede stopcontacten worden gevoed en geregeld door de SA210 digitale timer en 1 extra niet-getimed stopcontact dat altijd stroom heeft. We raden aan om altijd een buitentimer op een GFCI-stopcontact aan te sluiten. Sluit uw buitenverlichting, enz. aan op een van de gewenste getimede stopcontacten.
OPMERKING: de totale waarde (niet-getimed extra stopcontact en timerstopcontacten) van alle items die op de timer zijn aangesloten, mag de SA210-waarde van 15 ampère niet overschrijden en dat alle toegepaste timerinstellingen gelden voor alle getimede stopcontacten; ze kunnen niet onafhankelijk werken.

TIMER BEDIENING

HANDMATIGE OVERSCHRIJVING
Om de AAN- of UIT-instellingen te overschrijven, drukt u op de AAN/UIT-knop (ON/OFF button). De overschrijving is van kracht tot de volgende programma- gebeurtenis.

ALLE TIMERFUNCTIES UITSCHAKELEN
Als u geen timerfuncties wilt gebruiken, drukt u op de MODE-knop (MODE button) totdat "OFF" (UIT) wordt weergegeven. OM TIMERINSTELLINGEN VOOR AAN/UIT TE BEVESTIGEN: Druk op MODE, selecteer programma en druk vervolgens op de PROGRAM-knop (PROGRAM button).

TIJD INSTELLEN MET ZIP-SET MODE
Voer eenvoudig uw telefoonnetnummer in door deze eenvoudige stappen te volgen om de tijd aan uw locatie aan te passen:

1. (Afbeelding A) Druk op de MODE-knop (MODE button) totdat "ZIP" in het display verschijnt.

2. (Afbeelding B) Houd de ZIP-SET/Clear-knop (ZIP-SET/Clear button) ingedrukt totdat het display de 3-cijferige netnummerinvoermodus weergeeft.

3. Het 1e cijfer van het telefoonnetnummer moet knipperen. Druk op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) om het aan te passen, druk vervolgens op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) om het in te voeren en het volgende cijfer te bewerken. Druk op de ZIP-SET/Clear-knop (ZIP-SET/Clear button) om terug te gaan en het vorige cijfer te bewerken. Ga door totdat het juiste telefoonnetnummer wordt weergegeven (zie de opmerking hieronder voor speciale netnummers voor tijdzones).
4. (Afbeelding C) Zodra uw telefoonnetnummer is ingevoerd, selecteert u een uitschakeltijd (turn OFF time) voor de ZIP-SET automatische zonsondergangtimer (de standaard uitschakeltijd (turn OFF time) van 6 moet knipperen). U kunt de timer 2, 4, 6, 8, 10, 12, 14 of 16 uur na zonsondergang laten uitschakelen (turn OFF) of een vaste tijd, 12:30 uur, 1:00 uur, 1:30 uur, enz. Terwijl de uitschakeltijd (turn OFF time) knippert, drukt u op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) om naar de gewenste uitschakelinstelling (turn OFF setting) te bladeren en drukt u vervolgens op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) om deze in te voeren. Wanneer "DONE" (GEDAAN) in het display verschijnt (Afbeelding D), drukt u op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) om te bevestigen of wacht u 10 seconden.

5. Druk op de MODE-knop (MODE button) op "ZIP" (weergavepictogram) om te bevestigen dat de timer is ingesteld op ZIP-SET Auto AAN (ON) bij zonsondergang.

OPMERKING:

1. Na het invoeren van de netnummers voor bepaalde staten, kan een "C" naast het telefoonnetnummer verschijnen, wat een centrale locatie in de staat aangeeft. Druk op FORWARD (VOORUIT) of REVERSE (ACHTERUIT) om te schakelen naar W (West) of E (Oost) en N (Noord) of S (Zuid) indien nodig voor een juiste tijdinstelling.
2. Er zijn ook netnummers die verschillende tijdzones kunnen hebben; bijvoorbeeld het netnummer 208; zal standaard PST knipperen of door op FORWARD (VOORUIT) of REVERSE (ACHTERUIT) te drukken, wordt overgeschakeld naar MST).
3. Telefoonnetnummers kunnen veranderen en mogelijk niet in de tabel van de timer voorkomen. Mocht dat gebeuren, gebruik dan het dichtstbijzijnde aangrenzende netnummer om de timer correct in te stellen voor uw locatie.
4. Als een nieuw netnummer is uitgegeven nadat dit apparaat is vervaardigd of als u een ongeldig/niet-bestaand netnummer invoert, krijgt u een foutmelding, "AREA CODE NOT FOUND" (NETNUMMER NIET GEVONDEN). Voer het dichtstbijzijnde juiste netnummer in om de ZIP-SET-modus correct te laten functioneren.
5. Als de klok/kalender niet correct is of de tijd verloren gaat na het vervangen van de batterijen, zal de ZIP-SET-modus niet correct functioneren. Zie KLOK EN KALENDER INSTELLEN.

ACTIVEER DE ZIP-SET ZONSONDERGANGTIMER

1. Druk op de MODE-knop (MODE button) totdat het "ZIP"-pictogram wordt weergegeven. De ZIP-SET zonsondergangtimer is ingesteld en actief.
2. SA210, eenmaal correct ingesteld, kent de zonsondergangstijd van uw locatie. Het schakelt automatisch AAN (ON) bij zonsondergang en schakelt UIT (OFF) na uw geselecteerde tijdsduur van 2, 4, 6, 8, 10, 12, 14 of 16 uur (zie TIJD INSTELLEN MET ZIP-SET MODE) of op een vaste tijd, 12:30 uur, 1:00 uur, 1:30 uur, enz.
3. Druk eenmaal op de RANDOM-knop (RANDOM button) om de willekeurige functie te activeren, zodat de timer AAN/UIT-tijd (ON/OFF time) willekeurig fluctueert tussen +/-10 minuten en +/-120 minuten. Om deze functie te annuleren, drukt u gewoon nogmaals op de knop (willekeurig verdwijnt). Wanneer uw huis onbeheerd wordt achtergelaten, is dit een uitstekende beveiligingsfunctie om huishoudelijke activiteiten te simuleren en moet willekeurig worden geactiveerd.

PROGRAMMEERBARE AAN- EN UITSCHAKELTIJDINSTELLINGEN GEBRUIKEN
De SA210 heeft 2 onafhankelijke programmeerbare AAN/UIT-tijdinstellingen (ON/OFF time settings), zodat u vakantie-, landschaps- en beveiligingsverlichting, enz. buiten op specifieke tijden AAN en UIT kunt zetten. De derde instelling (12) voert de combinatie van programma 1 en programma 2 tijden uit voor de geselecteerde dagen.

1. Druk op de MODE-knop (MODE button) totdat de "PROG"- en "1"-pictogrammen worden weergegeven.
2. Druk op de CALENDAR/7-5-2-knop (CALENDAR/7-5-2 button) om de timerfrequentie te selecteren. "7" betekent dat de timer de hele week werkt, "5" voor weekdagen en "2" alleen voor het weekend.
3. (Afbeelding E) Houd de PROGRAM-knop (PROGRAM button) ingedrukt totdat het display knippert.

4. Het display verandert om de "ON"-tijd (AAN-tijd) voor programma 1 weer te geven en te knipperen. Het "ON"-pictogram (AAN-pictogram) verschijnt. Druk op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) om de AAN-tijd (ON time) aan te passen.
5. (Afbeelding F) Druk op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) of wacht ongeveer 10 seconden. Het display toont de UIT-tijd (OFF time) en het "OFF"-pictogram (UIT-pictogram) verschijnt. Druk op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) om de UIT-tijd (OFF time) aan te passen. Druk nogmaals op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) of wacht ongeveer 10 seconden om terug te keren naar de normale modus. Het display verandert terug om de kloktijd weer te geven.

6. Om de 2e timer te programmeren, volgt u gewoon stap 1-5, maar drukt u op de MODE-knop (MODE button) totdat "PROG" en de bijbehorende ("2" of "12") pictogrammen worden weergegeven.

OPMERKING: Programmeer niet dezelfde AAN- en UIT-tijd (ON and OFF time) bij het instellen van programma's 1, 2 of 12. U kunt het AAN (ON) en UIT (OFF) zetten niet op hetzelfde tijdstip instellen (d.w.z. Aanzetten (Turn on) om 5:00 uur en uitzetten (turn OFF) om 5:00 uur). Als u dit doet, wordt er een foutmelding op het display weergegeven. Om de foutmelding op te lossen, wijzigt u de UIT-tijd (OFF time) met ten minste één minuut met behulp van de FORWARD (VOORUIT) of REVERSE-knop (ACHTERUIT).

DE PROGRAMMEERBARE TIMER ACTIVEREN

1. Druk op de MODE-knop (MODE button) totdat een van de programmapictogrammen verschijnt. Die geprogrammeerde timer is nu actief. (Druk op de PROGRAM-knop (PROGRAM button) om de bestaande vooraf ingestelde AAN- en UIT-tijden (ON and OFF) te bekijken).
2. Er is een eenvoudigere manier om de inschakeltijd (turn on time) aan te passen door op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) te drukken. Het AAN (ON) zetten kan worden aangepast met +/-90 minuten.
3. Als u wilt, drukt u eenmaal op de RANDOM-knop (RANDOM button) om de willekeurige functie te activeren. De timer AAN/UIT-tijd (ON/OFF time) fluctueert willekeurig +/-10 tot +/-120 minuten. Om deze functie te annuleren, drukt u gewoon nogmaals op de knop.

BATTERIJ VERVANGEN

Dit apparaat wordt geleverd met 2 x CR2032-batterijen voor tijdwaarneming en back-up. U dient de batterijen om de 2 jaar te vervangen. Om de batterijen te vervangen, volgt u deze stappen:

1. Verwijder de SA210-stekker uit het stopcontact.
2. Draai de montageschroeven los en verwijder het apparaat van de muur.
3. Draai het apparaat om en verwijder met een kleine kruiskopschroevendraaier de 2 schroeven waarmee het batterijvakdeksel (aan de achterkant van het apparaat) is bevestigd.
4. Gebruik een kleine platte schroevendraaier om de batterijklep voorzichtig open te wrikken. Verwijder de 2 CR2032-batterijen.
5. Plaats 2 nieuwe CR2032-batterijen in het batterijvak en zorg ervoor dat de "+" en "–" polariteiten overeenkomen met het diagram dat op het apparaat is afgedrukt.
6. Als de batterijen op hun plaats zitten, plaatst u de batterijklep terug in de oorspronkelijke positie en draait u de schroeven vast.
7. Als u merkt dat de timer niet loopt na het plaatsen van nieuwe batterijen, moet u deze mogelijk eerst resetten. Gebruik de punt van een potlood of paperclip en druk op de RESET-knop (RESET button) op het voorpaneel. U moet dan de tijd en datum opnieuw instellen.
8. Monteer het apparaat opnieuw zoals voorheen en steek de timer in het stopcontact. OPMERKING: Zorg er bij het vervangen van de batterijen voor dat u de huidige tijd opnieuw instelt op de juiste tijd in de Eastern Time Zone. Wanneer u uw telefoonnetnummer invoert, wordt dit automatisch aangepast aan de juiste tijd voor uw locatie/tijdzone. Indien Reset: ZIP-SET moet het netnummer, het jaar en de datum en de Eastern-tijd correct hebben ingevoerd om te functioneren.

KLOK EN KALENDER INSTELLEN
Deze functie wordt meestal gebruikt wanneer batterijen moeten worden vervangen. Stel alleen in op Eastern Time - 212 netnummer.

1. Houd de TIME SET-knop (TIME SET button) ingedrukt totdat het display knippert.
2. Houd de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) ingedrukt om de tijd snel vooruit te zetten, of de REVERSE-knop (REVERSE button) om de tijd snel achteruit te zetten. Laat de knop los wanneer de geschatte juiste Eastern-tijd wordt weergegeven. De PM-indicator bevindt zich in de rechterbovenhoek van het display.
   OPMERKING: Tijdens het indrukken van de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) beginnen de minuten met een gematigd tempo en worden ze vervolgens sneller. Dit helpt u bij het sneller en nauwkeuriger instellen van de tijd.
3. Druk herhaaldelijk op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) totdat de juiste Eastern-tijd wordt weergegeven.
4. Druk op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) of wacht ongeveer 10 seconden om de tijdinstellingsmodus te verlaten.
5. De DST-indicator bevindt zich aan de rechterkant van het display. Druk op de DST-knop (DST button) op ON (AAN) om de timer de huidige tijd met 1 uur te laten verhogen voor de zomertijd. Druk nogmaals op de DST-knop (DST button) om deze UIT (OFF) te schakelen. De huidige tijd wordt met 1 uur verminderd.

KALENDER INSTELLING
Deze functie wordt meestal gebruikt wanneer batterijen moeten worden vervangen.

1. Houd de CALENDAR/7-5-2-knop (CALENDAR/7-5-2 button) ingedrukt totdat "Y 04" (standaard) op het display knippert.
2. Druk op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of de REVERSE-knop (REVERSE button) om het huidige jaar aan te passen en druk vervolgens op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) of wacht ongeveer 10 seconden. Het display toont maand/datum en knippert.
3. Druk herhaaldelijk op de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) totdat de juiste maand/datum wordt weergegeven.
4. Druk op de AAN/UIT/ENTER-knop (ON/OFF/ENTER button) of wacht ongeveer 10 seconden om de kalenderinstellingsmodus te verlaten.

OPMERKING:
Tijdens het indrukken van de FORWARD/HOURLY ADJUST-knop (FORWARD/HOURLY ADJUST button) of REVERSE-knop (REVERSE button) begint de datum met een gematigd tempo en wordt deze vervolgens sneller. Dit helpt u bij het snel en nauwkeurig instellen van de tijd.

NSi Industries LLC • USA • www.nsiindustries.com
