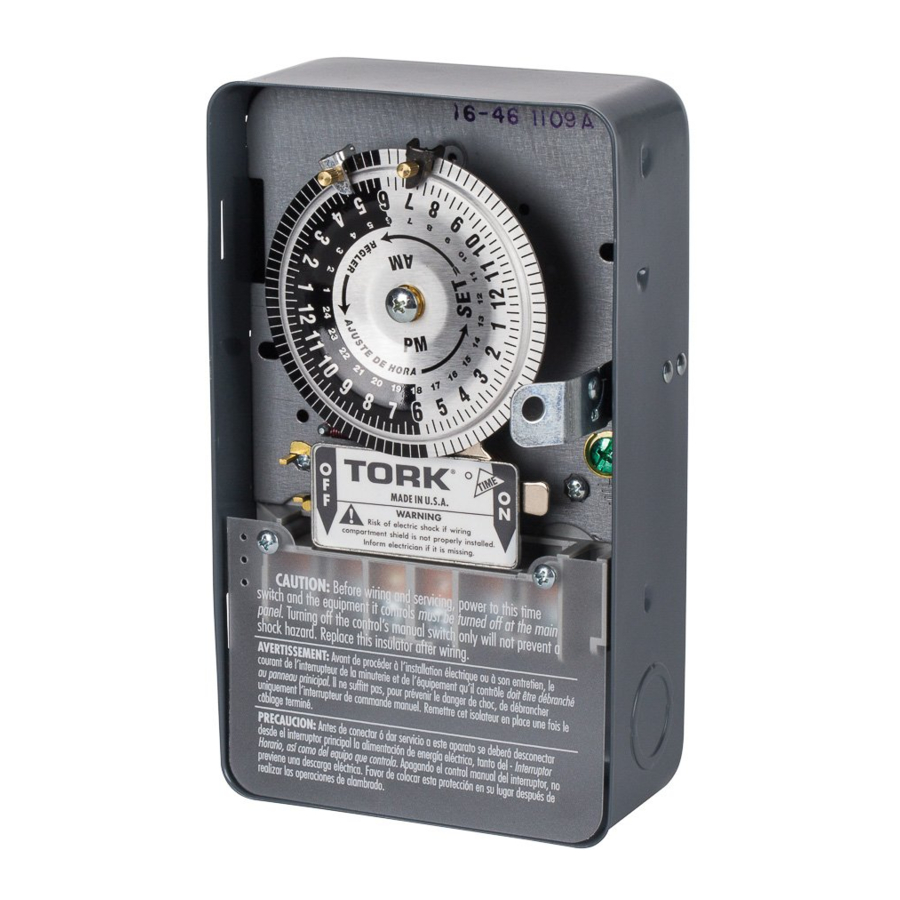

Tork 1109A, 1109A-O handleiding
SPECIFICATIE
SCHAKELAAR: SPST/DPST
CONTACTWAARDEN:
40AMP 120/208-277VAC Algemeen gebruik/Resistief
20AMP 120/208-277VAC Inductief (ballast)
277VAC Eenfasig
16AMP 120/208-277VAC Elektronische ballast/LED
40AMP 120VAC Wolfraam
1100VA (120VAC); 2200VA (240VAC) Proefbelasting
2PK 120VAC; 5PK 240VAC
TIMINGSMOTOR: 120/208-277VAC 60Hz
STROOMVERBRUIK: 3,5 WATT Max
KORTSLUITSTROOM: 5KA
(Indien beschermd door een Klasse T zekering 60A)

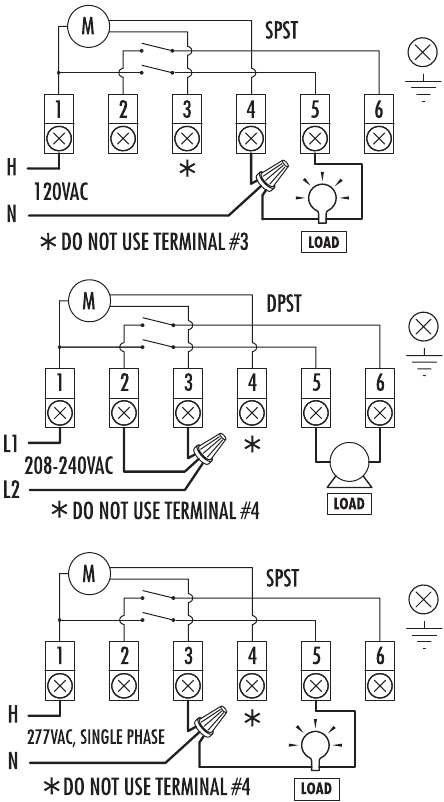

Wij raden aan om de installatie te laten uitvoeren door een erkend elektricien. Schakel de stroom uit in het hoofdpaneel voordat u deze tijdschakelaar of de erop aangesloten apparatuur installeert of onderhoudt. Aansluiten in overeenstemming met de nationale en lokale elektrische voorschriften. Voedingsaansluitingen: Gebruik koperdraad AWG 8-14 geschikt voor minimaal 75°C (167°F) bij 40 ampère. Gebruik alleen geïsoleerde aardingsdraad. Vervang de isolator voordat u de elektriciteit naar het apparaat inschakelt. DE BEHUIZING MOET CORRECT GEAARD ZIJN. Minimaal 16 lb. in. koppel vereist op de terminals om een goede verbinding te garanderen.
INSTALLATIE- EN BEDIENINGSINSTRUCTIES
OM AAN- EN UITSCHAKELTIJDEN IN TE STELLEN:
Lichte struikelaars zetten AAN. Donkere struikelaars zetten UIT.
Plaats de struikelaar op de rand van de draaiknop zoals weergegeven in de afbeelding en stel het punt van elke struikelaar in op de gewenste bedrijfstijd. Let op of de geselecteerde tijd AM of PM is. Houd de struikelaar tegen de rand van de draaiknop en draai de gekartelde schroef stevig vast.
OM DE WIJZERPLAAT OP DE TIJD IN TE STELLEN:
Draai de wijzerplaat tegen de klok in totdat de juiste tijd wordt aangegeven door de pijl op het naamplaatje.
VOOR TIJDELIJKE HANDMATIGE OVERBRUGGING:
Druk de hendel aan de rechterkant van het naamplaatje omlaag om AAN te zetten. Druk de hendel aan de linkerkant van het naamplaatje omlaag om UIT te zetten.
Draai de draaiknop niet voor handmatige overbrugging.
OM HET MECHANISME UIT DE BEHUIZING TE VERWIJDEREN:
Druk op de hendel in de buurt van de behuizingsvergrendeling om de hoofdplaat los te maken en de beweging naar buiten te zwenken. Om te vervangen, plaatst u de hoofdplaatprojecties in de sleuven tegenover de vergrendeling en zwenkt u de beweging naar binnen totdat deze vastklikt.
888.500.4598
www.nsiindustries.com
