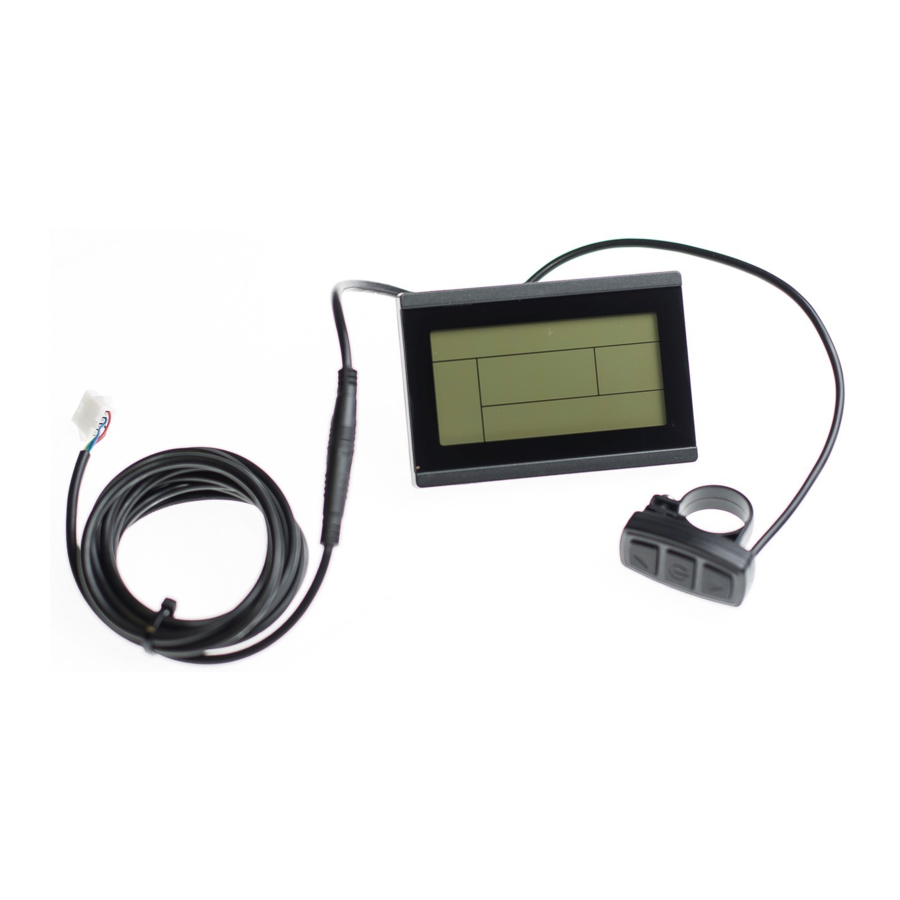

eBike KT-LCD3 - Display Handleiding

Inleiding

Geachte klant, lees deze handleiding voordat u het KT-LCD3-instrument gebruikt. De handleiding helpt u om het instrument correct te gebruiken om een verscheidenheid aan voertuigbedienings- en voertuigstatusweergaven te bereiken.

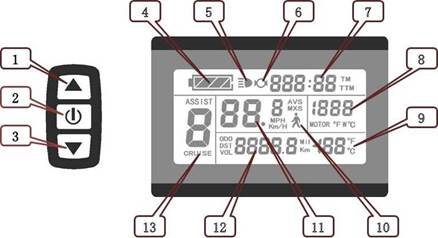

Functies en weergave

Instrumenten die de structuurvorm van het instrumentgedeelte gebruiken en de bedieningsknoppen zijn afzonderlijk ontworpen.

1		UP-knop	10		6 km/u duwkrachtondersteuning
2		SW-knop	11	Km/H	Rijsnelheid (metrisch)
3		DOWN-knop		MPH	Rijsnelheid (imperiaal)
4		Batterijcapaciteit indicator		MXS	MAX snelheid
5		Achtergrondverlichting en koplampen		AVS	gemiddelde snelheid
6		De remweergave	12	Km	afstand (metrisch)
7	TM	Enkele reistijd		Mil	afstand (imperiaal)
	TTM	Totale reistijd		DST	Ritafstand
8	MOTOR W	Vermogensweergave		ODO	Totale afstand
	MOTOR ℃	Motortemperatuur		VOL	Batterijspanning
	MOTOR ℉	Motor fahrenheit	13	ASSIST	Pasniveau
9	℃	Omgevingstemperatuur		CRUISE	Cruise
	℉	Omgevingstemperatuur fahrenheit

Bediening

1. AAN/UIT
   Houd de knop lang ingedrukt om de stroom in te schakelen en houd hem een tweede keer lang ingedrukt om de stroom uit te schakelen. Wanneer de motor stopt met draaien en wanneer de e-bike 5 minuten achter elkaar niet wordt gebruikt, wordt deze automatisch uitgeschakeld en wordt de stroomtoevoer naar de motor uitgeschakeld.
2. Weergave 1
   Houd de knop ingedrukt om op te starten en weergave 1 te openen.


   1. Schakel achtergrondverlichting en koplampen in Houd lang ingedrukt om achtergrondverlichting en koplampen in te schakelen (de controller moet een aandrijfuitgang voor de koplampen hebben); houd nogmaals lang ingedrukt om de achtergrondverlichting en koplampen uit te schakelen.


   2. Hulpverhoudingsversnelling (ASSIST) schakelaar Houd of kort ingedrukt om 1-5 versnellingen te schakelen. Versnelling 1 is voor het minimum vermogen, versnelling 5 is voor het hoogste vermogen. Elke keer dat u opstart, wordt de versnelling de laatste keer automatisch hersteld (de gebruiker kan willekeurig instellen). Versnelling 0 is zonder boosterfunctie.


   3. 6 km/u ondersteuningspromotiefunctie Houd ingedrukt en knippert, het voertuig rijdt met een snelheid van niet meer dan 6 km/u. Laat de knop los, de functie is ongeldig.


   4. Cruisefunctie Nadat de cruisefunctie is ingeschakeld, is de rijsnelheid hoger dan 11 km/u, houd lang ingedrukt en ga naar cruise, de CRUISE brandt. Rem of houd een willekeurige knop ingedrukt om te annuleren.


   5. Weergave en verwijdering van enkele gegevens Houd na het inschakelen gedurende 5 seconden en tegelijkertijd ingedrukt, de enkele reistijd (TM) en de enkele reisafstand (DST) knipperen, houd de knop kort ingedrukt, de inhoud van beide wordt gewist. Als het niet lukt om de knop binnen 5 seconden ingedrukt te houden, keert de interface na 5 seconden automatisch terug naar de weergave-interface, de originele inhoud blijft behouden.



3. Weergave 2
   Houd de knop kort ingedrukt in weergave 1 om weergave 2 te openen. In de rijmodus keert weergave 2 na 5 seconden automatisch terug naar weergave 1 en de originele weergave van het motorvermogen (MOTOR W) wordt vervangen door de weergave van de motorbedrijfstemperatuur (MOTOR ℃) (de interne motor moet zijn uitgerust met de temperatuursensor en de uitgang van het temperatuurdetectiesignaal).

4. Weergave 3
   Houd de knop kort ingedrukt in weergave 2 om weergave 3 te openen.
   In de rijomstandigheden keert vijf seconden later een enkele maximumsnelheidsweergave (MXS) automatisch terug naar de werkelijke rijsnelheid (Km/H).

5. Houd in weergave 3 de knop kort ingedrukt (SW) en de weergave keert terug naar weergave 1.
6. Houd de knop ingedrukt om de weergave en de stroomtoevoer van de controller uit te schakelen.
7. Automatisch promptinterface

   1. Foutcodedisplay	Foutcode	Definitie
      (Sensor)	01_info	Abnormaal gasklepgedrag
      	03_info	Abnormaal Motor Hall-signaal
      	04_info	Abnormaal koppel sensorsignaal
      	05_info	Abnormaal assnelheid sensorsignaal (alleen van toepassing op koppel
      	06_info	Motor of controller heeft kortsluiting Abnormaal

      Een storing in het elektronische besturingssysteem toont (knippert) een foutcode. Zodra de fout is verholpen, wordt de foutcodedisplayinterface automatisch afgesloten.

   2. Motortemperatuuralarm
      Wanneer de motortemperatuur (de interne motor moet zijn uitgerust met de temperatuursensor en de uitgang van het temperatuurdetectiesignaal) hoger is dan de waarschuwingswaarde, knippert MOTOR ℃ (℉) om te waarschuwen bij elke weergave, ondertussen biedt de motorcontroller de juiste bescherming aan de motor.

Algemene projectinstelling

1. Maximale rijsnelheid instellen
   Houd na het inschakelen gedurende 5 seconden en tegelijkertijd ingedrukt, de maximale rijsnelheid Km/H en MXS knipperen, houd of kort ingedrukt om de maximale rijsnelheid in te stellen (standaard 25 km/u). Houd de knop kort ingedrukt en ga naar de volgende parameterinstellingen.

2. Wieldiameter instellen
   De wieldiameter wordt ingesteld na het instellen van de maximale rijsnelheid, de specificaties van de wieldiameter knipperen. Houd of kort ingedrukt om de specificaties van de wieldiameter in te stellen. Selecteer het bereik 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 700c en 28 inch. Houd de knop kort ingedrukt en ga naar de volgende parameterinstellingen.

3. De metrische eenheden instellen
   De metrische eenheden worden ingesteld na het instellen van de wieldiameter, Km/H en Km knipperen. Houd of kort ingedrukt en selecteer de drie metrische eenheden van snelheid, kilometerstand en omgevingstemperatuur in synchronisatie.


4. Km/H en Km stoppen met knipperen nadat de instelling van de metrische eenheid is voltooid. Houd de knop nogmaals kort ingedrukt om de interface voor het instellen van de maximale rijsnelheid opnieuw te openen; of houd de knop lang ingedrukt om de instellingsomgeving van routineprojecten te verlaten en de instellingswaarden op te slaan, en terug te keren naar weergave 1.
5. De instelling van het routineproject verlaten
   Alle drie routineprojectinstellingen kunnen de instellingsomgeving verlaten en terugkeren naar de weergave als de knop lang wordt ingedrukt nadat elke instelling is voltooid, ondertussen worden de instellingswaarden opgeslagen.
   Als de knop langer dan 1 minuut niet kan worden ingedrukt onder elke instellingsinterface, keert deze automatisch terug naar weergave 1 en is de instellingswaarde ongeldig.

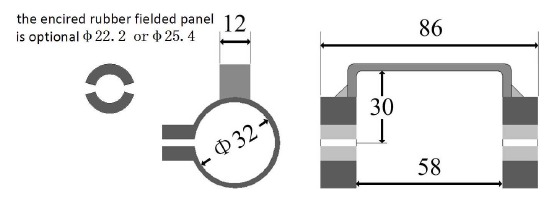

Overzichtstekeningen en afmetingen

1. Afmetingen van de hoofdunit

2. Montageafmetingen van dubbele beugels

3. Afmetingen van de knoppenkast

4. Bedradingsschema


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
