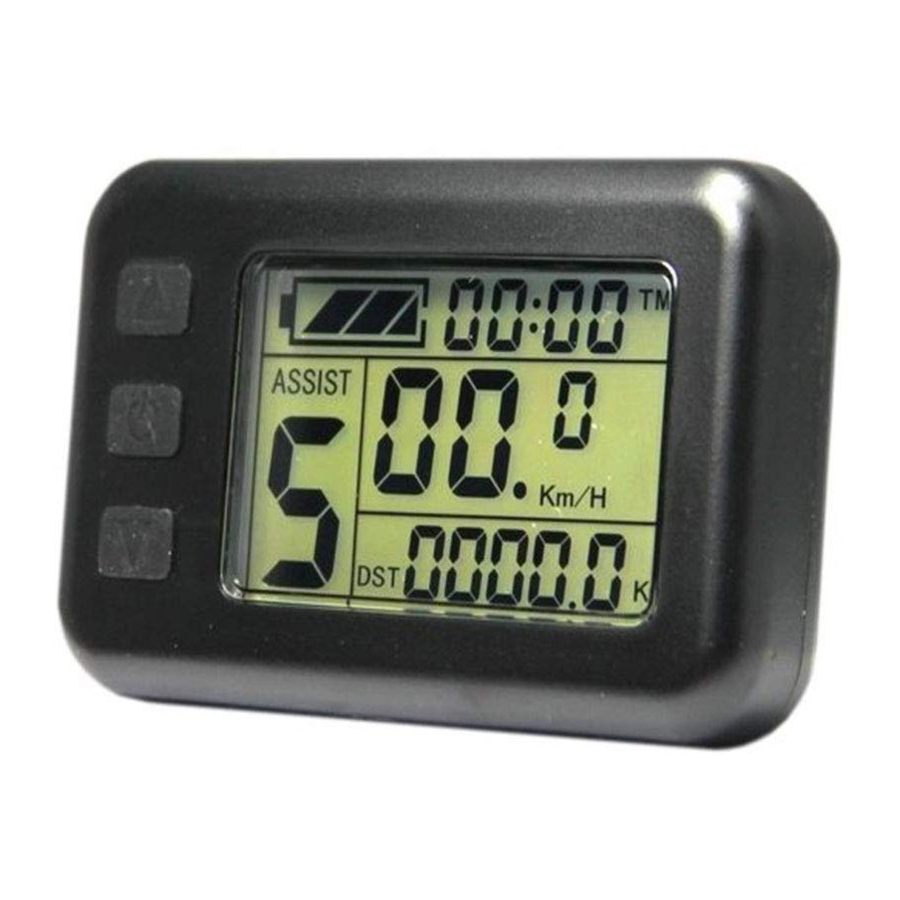

EBike KT-LCD1 - Display Handleiding

Introductie

Geachte klant, lees deze handleiding voordat u het KT-LCD1 instrument gebruikt. De handleiding zal u begeleiden bij het correct gebruiken van het instrument om een verscheidenheid aan voertuigbediening en voertuigstatusweergave te bereiken.

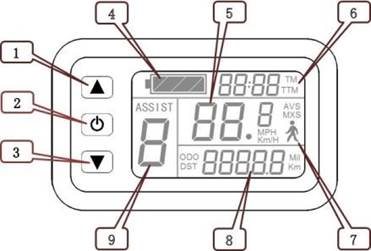

Functies en Display

1		UP Button (OMHOOG knop)	6	TM	Enkele reistijd
2		SW Button		TTM	Totale reistijd
3		DOWN Button (OMLAAG knop)	7		6Km/H duwkracht assistentie
4		Battery capacity indicator (Batterij capaciteit indicator)	8	Km	Afstand (metrisch)
5	Km/H	Rij snelheid (metrisch)		Mil	Afstand (imperiaal)
	MPH	Rijsnelheid (imperiaal)		DST	Rit afstand
	MXS	MAX snelheid		ODO	Totale afstand
	AVS	Gemiddelde snelheid	9	ASSIST	Pas niveau

Operatie

1. ON/OFF (AAN/UIT)
   Houd knop lang ingedrukt om de stroom in te schakelen, en houd lang voor een tweede keer ingedrukt om de stroom uit te schakelen. Wanneer de motor stopt met rijden en wanneer de e-bike gedurende 5 opeenvolgende minuten niet wordt gebruikt, wordt deze automatisch uitgeschakeld en wordt de motorvoeding uitgeschakeld.
2. Display interface (Weergave-interface)
   Houd knop ingedrukt om op te starten en de weergave-interface te openen.

   1. Schakel achtergrondverlichting en koplampen in
      Houd lang ingedrukt om achtergrondverlichting en koplampen in te schakelen (de controller moet een functie voor de aandrijving van de koplampen hebben); houd nogmaals lang ingedrukt om de achtergrondverlichting en koplampen uit te schakelen.
   2. Assist ratio gear (ASSIST) switch (Assistentieverhouding versnelling (ASSIST) schakelaar)
      Houd of kort ingedrukt om 1-5 versnellingen te schakelen. Versnelling 1 is voor het minimale vermogen, versnelling 5 is voor het hoogste vermogen. Elke opstart zal automatisch de versnelling herstellen die de laatste keer is uitgeschakeld. Versnelling 0 is zonder booster functie.

   3. 6Km/H assist promotion function (6 km/u assistentie promotie functie)
      Houd en knippert, het voertuig rijdt met een snelheid van niet meer dan 6 km/u. Laat knop los, de functie is ongeldig.

   4. Display and delete of single data (Weergave en verwijderen van afzonderlijke gegevens)
      Na het inschakelen gedurende 5 seconden, houd en tegelijkertijd ingedrukt, de enkele rit rijtijd (TM) en de enkele rit afstand (DST) knipperen, houd kort ingedrukt, de inhoud van beide wordt gewist. Als het niet lukt om de knop binnen 5 seconden ingedrukt te houden, keert deze na 5 seconden automatisch terug naar de weergave-interface, de originele inhoud blijft behouden.

   5. Display of total trip time and distance (Weergave van totale reistijd en afstand)
      Houd kort ingedrukt om de totale reistijd (TTM) en de totale reisafstand (ODO) weer te geven. Houd nogmaals kort ingedrukt om terug te keren naar de weergave-interface. In de rijmodus na 5 seconden, keert automatisch terug naar de weergave-interface.

   6. Display of single maximum speed and average speed (Weergave van enkele maximale snelheid en gemiddelde snelheid)
      In de weergave van de totale reistijd en afstand, houd of kort ingedrukt om de enkele maximale snelheid (MXS) en de gemiddelde snelheid (AVS) weer te geven. Houd nogmaals kort ingedrukt om terug te keren naar de weergave-interface. In de rijconditie, 5 seconden later, keert automatisch terug naar de weergave-interface.

   7. Battery capacity indicator display (Weergave van de batterij capaciteit indicator)
      De meter kan automatisch de batterijcapaciteit identificeren wanneer de batterijcapaciteit indicator het gebruik met de gespecificeerde controller ondersteunt. Wanneer de batterijcapaciteit meer dan 70% is, lichten de vier vermogensdisplays van de meter op en daalt de batterijcapaciteit, de vier vermogensdisplays zijn in volgorde uitgeschakeld, wanneer de vermogenscapaciteit minder dan 15% is, zijn de vier vermogensdisplays volledig uitgeschakeld. Wanneer de controller onder de bescherming van spanningsgebrek staat, knippert de stroomcapaciteit indicator, wat aangeeft dat het voertuig onder spanningsgebrek staat en wordt uitgeschakeld.

3. Error Code display (Foutcode weergave)
   Een storing in het elektronische besturingssysteem geeft (knipperende) foutcode weer. Zodra de fout is verholpen, verlaat deze automatisch de foutcode weergave-interface.


   Error Code (Foutcode)	Definition (Definitie)
   01_info	Throttle Abnormality (Afwijking gasklep)
   03_info	Motor hall signal Abnormality (Motor hall signaal afwijking)
   04_info	Torque sensor signal Abnormality (Koppel sensor signaal afwijking)
   05_info	Axis speed sensor Abnormality(only applied to torque sensor) (As snelheidsensor afwijking (alleen van toepassing op koppel sensor))
   06_info	Motor or controller has short circuit Abnormality (Motor of controller heeft kortsluiting afwijking)

Algemene Project Instelling

1. Set maximum riding speed (Maximale rijsnelheid instellen)
   Na het inschakelen gedurende 5 seconden, houd en tegelijkertijd ingedrukt, de maximale rijsnelheid Km/H knippert, houd of kort ingedrukt om de maximale rijsnelheid in te stellen (standaard 25 km/u). Houd knop kort ingedrukt en ga naar de volgende parameter instellingen.


2. Wheel diameter setting (Wieldiameter instelling)
   De wieldiameter wordt ingesteld na het voltooien van het instellen van de maximale rijsnelheid, wieldiameter specificaties knipperen. Houd of kort ingedrukt om de specificaties van de wieldiameter in te stellen. Selecteer het bereik 8,10,12,14,16,18,20,22,24,26,700c en 28 inches. Houd kort ingedrukt en ga naar de volgende parameter instellingen.


3. Set the metric units (Stel de metrische eenheden in)
   De metrische eenheden worden ingesteld na het voltooien van het instellen van de wieldiameter, Km/H en Km of MPH en Mil knipperen. Houd of kort ingedrukt en selecteer de metrische eenheden van snelheid en kilometerstand in synchronisatie.


   Display (Weergave)	Metric (Metrisch)	Imperial
   Riding speed (Rijsnelheid)	Km/H	MPH
   Total distance (Totale afstand)	Km	Mil

4. Houd kort ingedrukt, Km/H en Km of MPH en Mil stoppen met knipperen nadat de metrische eenheid instelling is voltooid. Houd nogmaals kort ingedrukt om de interface voor het instellen van de maximale rijsnelheid opnieuw te openen; of houd lang ingedrukt om de instellingsomgeving van routineprojecten te verlaten en de instellingswaarden op te slaan, en terug te keren naar de weergave-interface.
5. Exit from routine project setting (Verlaat de routine project instelling)
   Alle drie de routine project instellingen kunnen de instellingsomgeving verlaten en terugkeren naar de weergave als lang wordt ingedrukt nadat elke instelling is voltooid, ondertussen worden de instellingswaarden opgeslagen.
   Onder elke instellingsinterface, als de knop langer dan 1 minuut niet wordt ingedrukt, keert deze automatisch terug naar de weergave-interface en is de instellingswaarde ongeldig.

Omtrek Tekeningen en Afmetingen

1. Dimensions of instrument body (Afmetingen van instrument behuizing)

2. Wiring diagram (Bedradingsschema)


Voorbereid door Suzhou Kunteng Electronics Co., Ltd.
