Mxr M87 - Handleiding bascompressor
BESCHRIJVING
- Klassieke studiocompressor in een pedaal ter grootte van een Phase 90
- CHT™ Constant Headroom Technology voor heldere, zuivere prestaties
- Tien Gain Reduction status-leds
- True bypass
VOEDING
De MXR Bass Compressor wordt gevoed door één 9-volt batterij (verwijder de bodemplaat om te installeren), een 9-volt AC-adapter zoals de Dunlop ECB003/ECB003E, of een DC Brick ™ voeding.

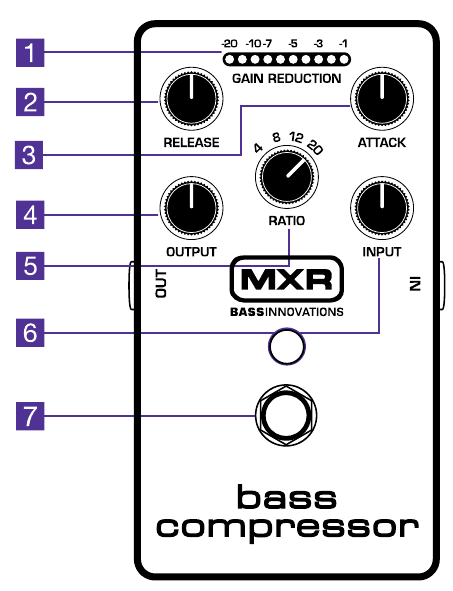

BEDIENING
- METER-display toont de gain reduction-niveau en compressor-reactietijd
- RELEASE-knop regelt hoe snel uw signaal terugkeert naar zijn niet-gecomprimeerde gain-niveau
- ATTACK-knop regelt de reactietijd van de compressie
- OUTPUT-knop regelt het totale effectvolume
- RATIO stelt de mate van compressie in, van mild 4 (4:1) tot extreem 20 (20:1)
- INPUT-knop regelt het gain-niveau van het ingangssignaal
- VOETSCHAKELAAR schakelt het effect in/uit (blauwe led geeft aan dat het is ingeschakeld)
AANWIJZINGEN
- Sluit een kabel aan van uw basgitaar op de INPUT-jack van de Bass Compressor en sluit een andere kabel aan van de OUTPUT-jack van de Bass Compressor op uw versterker.
- Zet de RELEASE-, ATTACK-, OUTPUT- en INPUT-knoppen op 12 uur en de RATIO-knop op 4.
- Schakel het effect in door op de voetschakelaar te drukken.
- Bekijk het METER-display terwijl u normaal speelt en stel de INPUT-knop zo in dat de eerste 3 tot 7 groene gain reduction-leds oplichten, met de klok mee om meer leds te laten oplichten en tegen de klok in om minder leds te laten oplichten.
- Draai de OUTPUT-knop met de klok mee om het totale effectvolume te verhogen of tegen de klok in om het te verlagen.
- Draai de ATTACK-knop met de klok mee om de reactietijd van de compressie te verhogen of tegen de klok in om deze te verlagen.
- Draai de RELEASE-knop met de klok mee om de tijd te verlengen die uw signaal nodig heeft om terug te keren naar zijn niet-gecomprimeerde niveau of tegen de klok in om deze te verkorten.
- Gebruik de RATIO-knop om de compressieverhouding te selecteren. De instelling 4 selecteert een verhouding van 4:1, wat betekent dat als het ingangsniveau 4 decibel boven de drempelwaarde stijgt, het uitgangsniveau slechts met 1 decibel zal stijgen. Daarom is de gain met 3 decibel verminderd. De instelling 8 selecteert een compressieverhouding van 8:1, 12 selecteert 12:1 en 20 selecteert 20:1.
COMPRESSIE
Standaard studi динамический bereikreductie kan worden bereikt door de ATTACK- en RELEASE-knoppen op 12 uur te zetten, met een verhouding van 4:1 of 8:1, en door de ingangsregeling aan te passen om de -3 tot -7dB leds consistent te laten oplichten tijdens het spelen. Om het geluid van uw aanslag te verzachten, kiest u een snellere attack-tijd (CW) en verlaagt u de ingangsregeling (CCW) om alleen de -3 tot -5 dB leds te laten oplichten tijdens nootaanslagen. Om het geluid van uw aanslag te accentueren, kiest u een langzamere attack-tijd (CCW) en een snellere release-tijd (CW). Voor een meer gecomprimeerd geluid zet u de ingangsregeling op een hoger niveau (CW) om meer gain reduction-leds te laten oplichten met een langzame release-tijd en een snelle attack-tijd.
BEGRENZING
Beperking verwijst naar hoge compressieverhoudingen (12:1 of 20:1) met snelle attack- en release-instellingen. De instelling 12 van de Bass Compressor produceert zachte beperking, terwijl de instelling 20 harde beperking produceert, en zelfs "brick wall"-beperking met de snelste attack- en release-instellingen. Omgekeerd, om het klassieke 'squishy' limiting-effect te krijgen, kiest u een langzame release-tijd (CCW) met een snelle attack.
METER
Korte snaaraanslagen zijn een gemakkelijke manier om de METER-display Compressor-reactietijd te zien en kunnen nuttig zijn bij het instellen van Attack- en Release-regelaars.
SPECIFICATIES
| Ingangsimpedantie | 1 MΩ |
| Uitgangsimpedantie | 600 Ω |
| Max. ingangsniveau | +14 dBV |
| Max. uitgangsniveau | +8.5 dBV |
| Freq. respons | ±1 dB, 20 Hz tot 20 kHz |
| Ruisvloer* | -90 dBV |
| THD** | > 0.5% |
| Gain | 31 dB |
| Compressieverhouding | 4:1, 8:1, 12:1, 20:1 |
| Attack-tijd | 20 µs tot 800 µs |
| Release-tijd | 50 ms tot 1.1 s |
| Bypass | True Hardwire |
| Stroomverbruik Leds UIT | 14 mA |
| Leds AAN | 19 mA |
| Stroomvoorziening | 9 volt DC |
*A-gewogen, alle regelaars in de middelste positie
** 20 dB gainreductie, 1.1s release-instelling, 50 Hz tot 20 kHz
DUNLOP MANUFACTURING, INC. P.O. BOX 846 BENICIA, CA 94510 U.S.A.
TEL: 1-707-745-2722
FAX: 1-707-745-2658
